NÁVOD K OBSLUZE BF641FGB SAMSUNG

Vestavěná trouba návod k použití

možnosti bez hranic

Děkujeme vám za zakoupení tohoto výrobku společnosti Samsung. Zaregistrujte si výrobek na adrese

www.samsung.com/global/register

Používání tohoto návodu

CZ

Děkujeme vám za nákup Vestavěné trouby SAMSUNG.

Tento návod k použití obsahuje důležité bezpečnostní informace a pokyny, které vám pomohou při provozu a údržbě spotřebiče.

Před zahájením používání trouby si přečtěte tento návod a uschovejte jej pro budoucí použití.

V textu tohoto návodu se používají následující symboly.

Důležité upozornění

Poznámka

Bezpečnostní pokyny

Instalaci této trouby může provádět pouze oprávněný elektrikář. Instalující pracovník je zodpovědný za připojení spotřebiče ke zdroji napájení v souladu s příslušnými bezpečnostními předpisy.

Bezpečnostní pokyny pro připojení k napájení

Pokud byla trouba pri prepravě poškozena, nepripojujte ji.

• Spotřebič může ke zdroji napájení připojit pouze elektrikář se zvláštním oprávněním.
• V případě poruchy nebo poškození nezkoušejte spotřebič zapnout.
• Opravy může provádět pouze oprávněný technik. Neodborná oprava může způsobit závažné ohrožení uživatele i dalších osob. Jestliže je nutné troubu opravit, obraťte se na servisní středisko společnosti SAMSUNG nebo na svého prodejce.
• Je-li napájecí kabel vadný, musí být vyměněn za speciální kabel nebo součást, kterou získáte od výrobce nebo poskytovatele autorizovaného servisu.
• Elektrické vedení a kabely se nesmí dotýkat trouby.
• Trouba musí být ke zdroji napájení připojena pomocí schváleného elektrického jističe nebo pojistky. Nikdy nepoužívejte přípojky s více zásuvkami nebo prodlužovací šňůry.
• Výkonnostní štítek s údaji je umístěn na pravé straně dvířek.
• Během opravy nebo čištění je třeba vypnout napájení spotřebiče.
• Při připojení elektrických zařízení do zásuvek v blízkosti trouby postupuje opatrně.

VAROVÁNÍ

Před výměnou lampy je třeba spotřebič vypnout, aby nedošlo k úrazu elektrickým proudem. Během provozu trouby jsou vnitřní povrchy velmi horké.

Bezpečnostní pokyny (pokračování)

Bezpečnost během provozu

• Tato trouba je určena pouze k domácí přípravě pokrmů.
• Během provozu jsou vnitřní povrchy velmi horké a mohou způsobit popáleniny. Nedotýkejte se topných těles ani vnitřních povrchů trouby, dokud dostatečně nevychladnou.
• Do trouby nikdy neukládejte hořlavé materiály.
• Povrchy trouby se zahřívají, pokud je spotřebič používán při vysokých teplotách nebo delší dobu.
• Při vaření zachovávejte opatrnost při otevírání dvířek trouby, neboť horký vzduch a pára mohou rychle uniknout ven.
• Při přípravě pokrmů obsahujících alkohol se alkohol může v důsledku vysokých teplot vypařit a páry mohou vzplanout, pokud se dostanou do kontaktu s horkou součástí trouby.
• Z bezpečnostních důvodů nepoužívejte tlakové čisticí přístroje na vodu nebo páru.
• Během provozu trouby by se děti neměly dostat do její blízkosti.
• Zmražené potraviny, například pizzu, je nutné připravovat na velkém roštu. Při použití pekáče může dojít k jeho deformaci v důsledku velkého rozdílu teplot.
• Na dno trouby nelijte vodu, dokud je horké. Mohlo by dojít k poškození smaltovaného povrchu.
• Během vaření musí být dvířka trouby zavřená.
• Dávejte pozor při otevírání dvířek před dokončením parního čištění; voda na dně je horká.
• Nepokrývejte dno trouby alobalem a nepokládejte na ně žádné pekáče ani nádoby.
  Alobal izoluje teplo, což může vést k poškození smaltovaných povrchů a k neuspokojivým výsledkům při vaření.
• Ovocná šťáva zanechává skvrny, které pak nelze ze smaltovaných povrchů trouby odstranit. Pří přípravě vlhkých koláčů používejte hluboký plech.
• Nepokládejte pečicí nádoby na otevřená dvířka trouby.
• Tento spotřebič by neměly používat děti či nespolehlivé osoby bez dozoru zodpovědné osoby, která zajistí bezpečné používání spotřebiče.
• Neumožněte dětem, aby spotřebič používaly jako hračku.

Pokyny pro likvidaci

Likvidace obalového materiálu

• Materiál použitý k zabalení tohoto spotřebiče je recyklovatelný.
• Vyhod'te balicí materiál do příslušného kontejneru v místním sběrném středisku odpadu.

Likvidace starých spotřebičů

VAROVÁNÍ

Staré spotřebiče před likvidací vyřadte z provozu, aby nepředstavovaly nebezpečí.

Odpojte spotřebič od zdroje napájení a odpojte napájecí šňůru.

Z hlediska ochrany životního prostředí je důležité zlikvidovat staré spotřebiče správným způsobem.

• Spotřebič nesmí být zlikvidován společně s domácím odpadem.
• Informace o datech odvozu a veřejných sběrných střediscích odpadu vám poskytne místní odbor pro odvoz odpadu či obecní úřad.

CZ

Bezpečnostní pokyny pro instalaci

Tuto troubu smí instalovat pouze odborný elektrikář. Instalující pracovník je zodpovědný za připojení spotřebiče ke zdroji napájení v souladu s příslušnými bezpečnostními předpisy.

• Při instalaci trouby se nedotýkejte součástí pod proudem.
• Kuchyňská skříňka, do níž je trouba instalována, musí splňovat požadavky na stabilitu předepsané normou DIN 68930.

Technické údaje

Vstupní napětí / frekvence	230 V - 50 Hz
Objem (využitelná kapacita)	65
Jmenovitý výstupní výkon	max. 3 400 W
Čistá hmotnost	přibližně 33 kg
Hmotnost včetně obalu	přibližně 38 kg

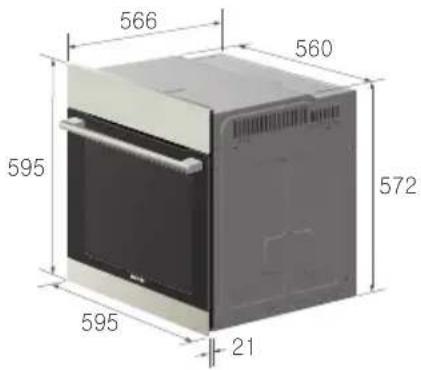

Kryt ( × V × H )	595 × 595 × 566 mm
Vnitřní prostor trouby ( × V × H )	440 × 365 × 405 mm

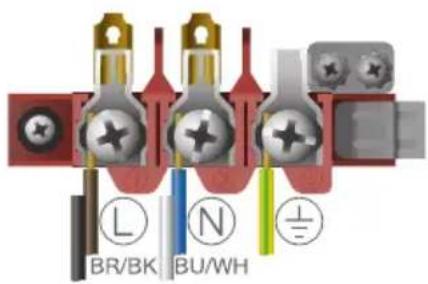

Připojení ke zdroji napájení

Pokud spotřebič není připojen do sítě pomocí zástrčky, musí být dodán vícepólový odpojovač (s minimálně 3 mm prostoru mezi kontakty), aby byly splněny bezpečnostní předpisy. Napájecí kabel (H05 RR-F nebo H05 VV-F, min. 1,5 m, 1,5 \~ 2,5 mm²) musí být dostatečně dlouhý pro připojení k troubě, i pokud trouba stojí na podlaze před vestavěnou skříňkou. Otevřete zadní kryt připojení pomocí šroubováku a před připojením elektrického přívodu k příslušným konektorům uvolněte šrouby svorky kabelu. Trouba je uzemněna prostřednictvím konektoru ( 12 ). Je-li trouba připojena k síti pomocí zástrčky, musí tato zástrčka zůstat přístupná i po instalaci trouby. Společnost Samsung nepřebírá žádnou zodpovědnost za nehody zapříčiněné chybějícím nebo vadným uzemněním.

Tato trouba je vestavěná a je ji nutné nainstalovat do horní nebo dolní skříňky.

• Dodržujte minimální vzdálenosti.
• Upevněte troubu po obou stranách pomocí šroubů.

Po instalaci odstraňte vinylovou ochrannou fólii z dvířek spotřebiče a ochrannou fólii z vnitřních povrchů trouby.

Součásti a funkce

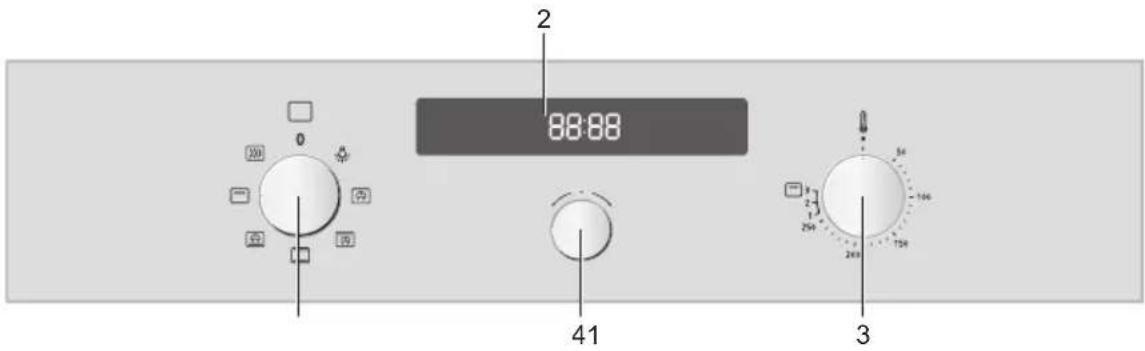

Ovládací prvky trouby

1. Ovladač pro výběr funkce

2. Ovladač pro nastavení teploty

3. Displej

4. Ovladač pro nastavení času

Provedení predního panelu

Přední panel je k dispozici v různých provedení z hlediska materiálů a barev, včetně nerezové oceli, bílé, černé a skla. Z důvodů zvýšení kvality se vzhled může změnit.

Příslušenství

Pečicí plech lze použít k přípravě koláčů, sušenek a dalšího pečiva.

Velký rošt slouží ke grilování a pečení pokrmů. Lze jej používat společně s hrnci a dalšími pečicími nádobami.

Příslušenství je nutné správně zasunout do drážek. Mezi plechy a dnem trouby musí být nejméně 2 cm volného místa, v opačném případě může dojít k poškození smaltovaného povrchu.

Při vyjímání pokrmů nebo příslušenství z trouby buďte velmi opatrní. Horká jídla, příslušenství a povrchy mohou způsobit popálení!

CZ

Nastavení času

Připojujete-li zařízení k napájení poprvé, nejprve nastavte čas a pak teprve zařízení používejte.

12:00

13:00

1 Stiskněte Ovladač pro nastavení času. Číslice hodin začnou blikat.

2 Otočením Ovladače pro nastavení času nastavte požadovaný čas v hodinách.

3 Stiskněte Ovladač pro nastavení času, číslice minut začnou blikat.

13:25

4 Otočením Ovladače pro nastavení času nastavte požadovaný čas v minutách.

5 Stisknutím Ovladače pro nastavení času nastavení potvrd'te.

Nastavení časovače

12:00

12:00

1 Otočením Ovladače pro nastavení času nastavte čas časovače.

2 Stisknutím Ovladače pro nastavení času nastavení potvrd'te.

Pokud je zapnut časovač, symbol “”ha levé straně obrazovky se otáčí, a indikuje tak proces.

Chcete-li ukončit proces časovače, nastavte jej na hodnotu 0:00.

Během procesu časovače můžete stisknutím Ovladače pro nastavení času zobrazit hodiny s aktuálním časem.

Použití režimu Rychlý předhřev ( >> )

Pokud použijete možnost RYCHLÝ PŘEDHŘEV, můžete během okamžiku zvýšit teplotu na zadanou hodnotu.

Tím se výrazně zkrátí doba čekání na předehřátí trouby.

Volbu RYCHLÝ PŘEDHŘEV použijte na zvýšení teploty na zadanou hodnotu, dokud nebude předehřátí dokončeno. Před pokračováním přepněte do režimu Vaření.

Režim RYCHLÝ PŘEDHŘEV však není nutné používat pro grilování potravin.

Používání režimu Vaření

1 Otočením Ovladače pro nastavení funkce nastavte požadovaný režim vaření.

Teplota grilu

1 Nízká

2 Střední

3 Vysoká

Slouží k nastavení teploty veškerého vaření kromě grilování.

2 Nastavte požadovanou teplotu otočením Ovladače pro nastavení teploty.

Vyberete-li funkci Gril a nastavíte teplotu mezi 50 °C a 250 °C, nebo vyberete-li režim Normální vaření a nastavíte teplotu mezi hodnotami Gril 1 a 3, zazní zvukový signál a zobrazí se zpráva se žádostí o změnu teploty.

Funkce trouby

Horkovzdušný režim

Teplo generované horkým vzduchem je v troubě rovnoměrně rozptylováno pomocí ventilátorů. Tato funkce se používá pro zmrazená jídla a pečení.

Doporučená teplota: 170 °C

Ohřev shora + horkovzdušný režim

Teplo generované horním systémem a horký vzduch jsou v troubě rovnoměrně rozptylovány pomocí ventilátorů. Tato funkce se používá k pečení křupavých jídel, například masa.

Doporučená teplota: 190 °C

Běžné použití

Teplo je vyzařováno horním a dolním tepelným systémem. Tato funkce se používá pro standardní pečení a opékání téměř všech typů pokrmů.

Doporučená teplota: 200 °C

Ohřev zdola + horkovzdušný režim

Teplo generované dolním tepelným systémem a horký vzduch jsou v troubě rovnoměrně rozptylovány pomocí ventilátorů. Tato funkce se používá pro přípravu pizzy, chleba a koláčů.

Doporučená teplota: 190 °C

Velký gril

Teplo je vyzařováno z velkoplošného grilu. Tato funkce se používá pro zapékané pokrmy, například lasagne, a grilování masa.

Doporučená teplota: Střední

CZ

Testovací pokrmy

Doporučení pro pečení platí pro předehřátou troubu.

Vložte do trouby pečicí plech zkosenou částí směrem k zadní části trouby.

Typ jídla Nádobí a poznámky Zásuvná		výška	Režim pečení	Tepl. °C	Doba pečení min.
Linecké těsto Pečicí plech 3 Horkovzdušný 160-170		20-30
		2 Horkovzdušný 150-160		30-35
		2 pečicí plechy 1+4 Horkovzdušný	150-160 35-40
Malé koláčky Pečicí plech 3 Horkovzdušný 160-180		15-25
		2 Horkovzdušný 150-160		30-35
		2 pečicí plechy 1+4 Horkovzdušný	150-160 35-40
Lehký piškotový moučník	Rozevírací forma na pečení na velkém roštu (tmavý povrch, ø 26 cm)	2 Horkovzdušný 160-180		20-30
		2 Horkovzdušný 150-160		30-40
Kynutý jablkový moučník na plechu	Pečicí plech 3 Horkovzdušný 170-	180 35-40
		2 Horkovzdušný 150-160		60-70
	2 pečicí plechy 1+4 Horkovzdušný	150-160 70-80
Jablkový koláč	Velký rošt + 2 rozevírací formy na pečení*(tmavý povrch, ø 20 cm)	1 Diagonální umístění	Horkovzdušný	170-190 70-90
	Pečicí plech + velký rošt + 2 rozevírací formy na pečení**(tmavý povrch, ø 20 cm)	1+3 Horkovzdušný 170-190		80-100

* Na rošt se umístí dva koláče – jeden do zadní levé části a jeden do přední pravé části.
** Na rošt se umístí dva koláče – doprostřed nad sebe.

2. Grilování

Tuto funkci používejte s nastavením maximální teploty na hodnotu Vysoká. Prázdnou troubu na 5 minut předehřejte.

Typ jídla	Nádobí a poznámky	Zásuvná výška	Režim pečení	Tepl. °C	Doba pečení min.
Toasty z bílého chleba	Velký rošt	5	Velký gril	Vysoká	První 1-2Druhý 1-1 1/2
Hamburgery z hovězího masa*(12ea)	Malý roštPečicí plech(pro zachycení odkapávání)	43	Velký gril	Vysoká	První 14-16Druhý 3-5

* Hamburgery z hovězího masa: Předehřejte prázdnou troubu na 15 minut pomocí funkce Velký gril.

Ruční čištění

Před čištěním se přesvědčte, zda jsou trouba a příslušenství zchladlé.

Vnitřek trouby

• K čištění vnitřních částí trouby použijte čistý hadřík a jemný čisticí prostředek nebo teplou mýdlovou vodu.
  • Těsnění dvířek nečistěte ručně.
• Nepoužívejte drsné tkaniny ani čisticí houby.
• K odstranění připečené špíny použijte speciální čistič na trouby.
• Vnitřní část je nutné čistit horkou vodou, čisticím prostředkem a měkkým nylonovým kartáčkem.

Nepoužívejte abrazivní čisticí prostředky, ostré kartáče, drsné tkaniny, drátky, nože či jiné abrazivní materiály.

Vnější části trouby

• K čištění vnějších částí trouby použijte čistý hadřík a jemný čisticí prostředek nebo teplou mýdlovou vodu.
• Povrch otřete do sucha papírovou kuchyňskou utěrkou nebo suchým ručníkem.
• Nepoužívejte drsné tkaniny, žíraviny ani abrazivní prostředky.

Přední části trouby z nerezové oceli

- Nepoužívejte drátky, drsné tkaniny či jiné abrazivní materiály. Mohly by povrch poškodit.

Hliníkové přední části trouby

- Jemně otřete povrch čistým měkkým hadříkem nebo hadříkem z mikrovlákna a jemným čisticím prostředkem na okna.

Příslušenství

Příslušenství po každém použití umyjte a osušte utěrkou. V případě potřeby je nechte asi 30 minut odmočit v teplé mýdlové vodě pro snazší čištění.

Odstranění dvířek

Při běžném používání se dvířka nesmí odstraňovat, pokud je to však nutné, například z důvodu čištění, postupujte podle těchto pokynů. VAROVÁNÍ: Dvířka trouby jsou těžká.

1 Otevřete dvířka a zcela odklopte svorky u obou závěsů.

2 Přivřete dvířka přibližně do úhlu 70°. Oběma rukama uchopte obě strany dvířek trouby a táhněte směrem nahoru, dokud je nevyjmete z obou závěsů.

Čištění a údržba (pokračování)

CZ

Vyjmutí skel z dvířek

Dvířka trouby jsou tvořena třemi vrstvami skla umístěnými proti sobě. Tyto vrstvy lze vyjmout za účelem čištění.

1 Odšroubujte dva šrouby na pravé a levé straně dvířek.

2 Odstraňte kryt a vyjměte první sklo z dvířek.

3 Zvedněte druhé sklo a odstraňte dvě pružinové svorky z horní části tabule, pak vyjměte třetí sklo. Omyjte skla teplou vodou nebo prostředkem na mytí nádobí a otřete je do sucha měkkým čistým hadříkem.

Sklo ve dvířkách se liší označením 2EA až 4EA podle modelu.

Metoda jeho vyjmutí a vložení je však stejná.

Při vkládání prvního vnitřního skla otočte tisk směrem dolů.

Výměna žárovky

Nebezpečí úrazu elektrickým proudem!

Před výměnou kterékoli žárovky v troubě proved'te následující kroky:

• Vypněte troubu.
- Odpojte troubu od elektrické sítě.
- Zabezpečte žárovku a skleněný kryt položením utěrky na dno trouby.
- Žárovky lze koupit v servisním středisku společnosti SAMSUNG.

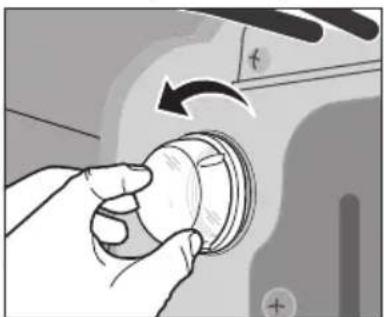

Zadní lampa trouby

1. Odstraňte kryt otočením proti směru hodinových ručiček a odstraňte kovovou objímku, prstenec a vyčistěte skleněný kryt. V případě potřeby vyměňte žárovku za 25wattovou žárovku s napětím 230 V, odolnou proti žáru až do 300 °C.
2. V případě potřeby vyčistěte skleněný kryt, kovovou objímku a prstenec.
3. Vložte kovovou objímku a prstenec do skleněného krytu.
4. Vložte skleněný kryt na místo, odkud jste ho odstranili v kroku 1, a otočením ve směru hodinových ručiček jej připevněte.

Nejčastější dotazy a řešení problémů

Jak mám postupovat, pokud se trouba nezahřívá?

Ověřte, zda problém nelze vyřešit provedením jedné z následujících akcí:

• Trouba zřejmě není zapnuta. Zapněte troubu.
• Nejsou nastaveny hodiny. Nastavte hodiny (viz část Nastavení hodin).
• Zkontrolujte, zda jsou nastaveny správné hodnoty.
• Mohlo dojít ke spálení bytové pojistky nebo k vypadnutí jističe okruhu. Vyměňte pojistky nebo resetujte okruh. Pokud k těmto potížím dochází opakovaně, zavolejte odborného elektrikáře.

Jak mám postupovat, pokud se trouba nezahřivá ani po nastavení funkce a teploty trouby?

Mohlo dojít k problémům s interními elektrickými spojeními. Zavolejte místní servisní středisko.

Jak mám postupovat, pokud se zobrazí kód chyby a trouba se nezahřivá?

Došlo k poruše spojení interního elektrického okruhu. Zavolejte místní servisní středisko.

Jak mám postupovat, pokud bliká displej času?

Došlo k přerušení napájení. Nastavte hodiny (viz část Nastavení hodin).

Jak mám postupovat, pokud se nerozsvítí světlo trouby?

Světlo trouby je vadné. Vyměňte žárovku světla trouby (viz část Výměna žárovky).

Jak mám postupovat, pokud se zapnul ventilátor trouby, aniž byl nastaven?

Po použití trouby ventilátor běží, dokud trouba nezchladne. Pokud ventilátor běží i po vychladnutí trouby, obraťte se na místní servisní středisko.

Chybové a bezpečnostní kódy

Chybové a bezpečnostní kódy	Obecné funkce Řešení
E-**1)-SE-	Chyba trouby může snížit výkon a způsobit bezpečnostní potíže. Ihned přestaňte troubu používat.	Zavolejte místní servisní středisko společnosti SAMSUNG.
S-01	BEZPEČNOSTNÍ VYPNUTÍ Trouba byla v provozu při nastavené teplotě příliš dlouho.	Vypněte troubu a vyjměte potraviny. Před dalším použitím nechejte troubu zchladnout.
----	Pokud jste nevybrali příslušnou teplotu pro nastavený režim:	Vyberte správnou teplotu pro režim. (viz část Použití režimu Rychlý předhřev)

1) * platí pro všechna čísla nebo znaky.

Czech Republic

Správná likvidace výrobku (Elektrický a elektronický odpad)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronická příslušenství (napřídac nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázno žíkovídoťa jav běžný komunikální odpad. Možným negativním dopadom na životní prostřídi nebo lidské zdraví způsobeným nekontrolovanou likvidaci zabrálna oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recykliča za účekem urožteľného využívání druhotných surovín.

Uživatelé z řad domácoností by si měli od prodejce, u něnož produkt zakoupil, nebo u přístušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečně ekologické recyklied.

Podnikoví uživatelé by měl kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické přístušenství nesml být likvidován spolu s ostatním průmyslovým odpadem.

SAMSUNG

ELECTRONICS

DOTAZY NEBO POZNÁMKY

ZEMĚ	ZAVOLEJTE NÁM	NEBO NÁS NAVŠTIVTE NA WEBU
CZECH REPUBLIC	800 - SAMSUNG (800-726-786)	www.samsung.com/cz
HUNGARY	06 - 80 - SAMSUNG (726-7864)	www.samsung.com/hu
SLOVAKIA	0800 - SAMSUNG (726-7864)	www.samsung.com/sk
