NÁVOD K OBSLUZE CSS-SA SONY

Před zprovozněním přístroje si prosím pečlivě přečtěte tento návod k obsluze a ponechejte si jej pro případné použití v budoucnu.

UPOZORNĚNÍ

V zájmu prevence požáru nebo úrazu elektrickým proudem nevystavujte přístroj dešti a vlhkosti.

Pro zákazníky v Evropě

Tento produkt byl testován a byla ověřena jeho shoda s limity stanovenými směrnici o EMC (elektromagnetické slučitelnosti) při použití kabelů kratších než 3 metry.

Pozor

Na obraz a zvuk z fotoaparátu při používání se stanicí Cyber-shot Station může mít vliv elektromagnetické pole na určitých kmitočtech.

Upozornění

Dojde-li během prěnosu dat z kamery k výpadku způsobenému statickou elektrínou nebo elektromagnetickým polem, restartujte príslušnou aplikaci nebo odpojte a znovu prípojte propojovací kabel (USB apod.).

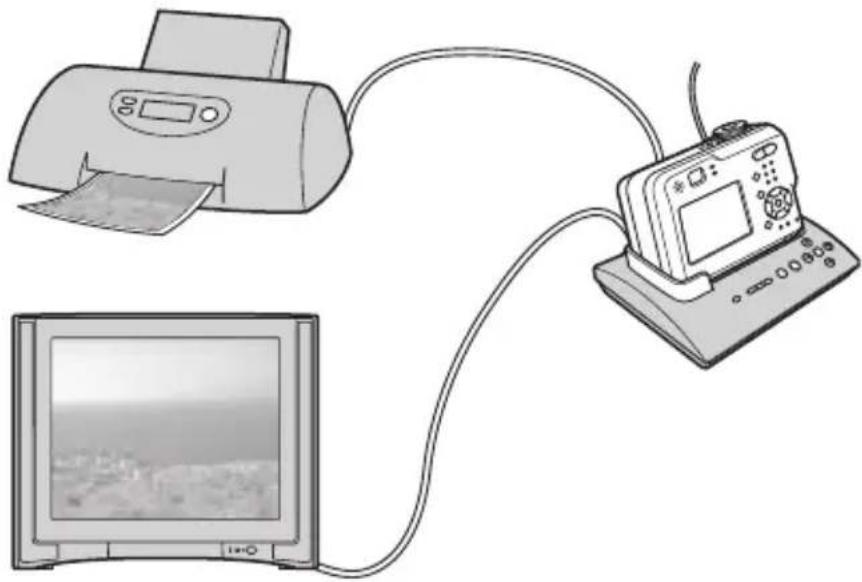

Vlastnosti

CSS-SA může být používána s digitálními fotoaparáty DSC-S90/S80/ST80/S60.

* Ne všechny fotoaparáty jsou dostupne ve všech zemích.

Jakmile vložite digitální fotoaparát (dále jen fotoaparát) do stanice Cyber-shot Station, můžete používat stanici Cyber-shot Station následujícím způsobem:

●Pokud je stanice CSS-SA připojena k tiskárně kompatibilní s PictBridge, můžete tisknout fotografie jednoduše stisknutím tlačítka PRINT.

Je možné tisknout snímek, který je právě zobrazen na televizoru.

Poznámka: Chcete-li vytisknout některý snímek z prezentace Slide Show, nejprve Slide Show zastavte, a pak stiskněte tlačítko PRINT.

- Při používání stanice Cyber-shot Station můžete nabíjet nabíjecí akumulátor NP-NH25 ve fotoaparátu. Při nabíjení akumulátoru můžete sledovat úroveň nabití prostřednictvím kontrolky CHARGE (nabíjení) na stanici Cyber-shot Station.

- Stanici Cyber-shot Station můžete připojit k počítači přiloženým USB kabelem a přenášet obrázky.

• Cyber-shot a "Cyber-shot Station" jsou obchodní známky společnosti Sony Corporation.
• "Memory Stick" a jsou obchodní známky společnosti Sony Corporation.
• Kromě toho, názvy systémů a výrobků použité v tomto návodu k obsluze jsou obecně obchodní známky nebo registrované obchodní známky jejich příslušných vývojářů nebo výrobců. Značky ^TM nebo ® nejsou v tomto návodu použity ve všech případech.

Index

Bezpečnostní upozornění......6

Použití nabíjecího akumulátoru 7

Před použitím stanice Cyber-shot Station....7

Několik slov o sítovém adaptéru....7

Poznáváme díly....8

Nastavení....9

Vložení fotoaparátu do stanice Cyber-shot Station 9

Vyjmutí fotoaparátu ze stanice Cyber-shot Station ....9

Nabíjení akumulátoru....10

Prohlížení snímků na obrazovce televizoru ....10

Tisk fotografíí....11

Připojení fotoaparátu k počítači prostřednictvím stanice Cyber-shot Station .....12

Zrušení USB připojení 12

Péče a údržba 12

Řešení problémů 13

Technické údaje 15

Bezpečnostní upozornění

• Stanice Cyber-shot Station není výrobek odolný prachu, vlhkosti ani vodě.

• Nepoužívejte nebo neukládejte stanici Cyber-shot Station v prostředích s těmito podmínkami:

• Místa s vysokou teplotou. V létě v uzavřených automobilech může teplota dosahovat značných hodnot, což může způsobit deformaci nebo poruchu funkce stanice Cyber-shot Station.

• Místa vystavená přímému slunečnímu záření nebo v blízkosti topidel, kde může dojít k deformaci nebo poruše funkce stanice Cyber-shot Station.
  – Místa vystavená působení vibrací.
  – Místa vystavená působení silného magnetismu.
  – Místa, kde se vyskytuje prach nebo písek.

Pokud budete stanici Cyber-shot Station používat například na pláži nebo na poušti, zajistěte, aby nebyla vystavena působení písku. Pokud je stanice Cyber-shot Station zaprášena pískem, může dojít k selhání funkce.

- Stanici Cyber-shot Station nepožívejte v místech, která jsou vystavena silným rádiovým vlnám nebo záření.

Obrázky nemusí být zobrazovány správně.

• Pokud je přístroj připojen k síti, neustále je pod napětím, i pokud je vypnut.
• Není možné nabíjet nekompatibilní akumulátory. Nabíjejte pouze kompatibilní akumulátory NPNH25.
• Aby byla zajištěna maximální účinnost při nabíjení, měl by být rozsah teploty v průběhu dobíjení mezi 10 °C až 30 °C. Pokud je okolní teplota příliš nízká nebo vysoká, může nabíjení trvat déle nebo nedojte k úplnému nabití.
• Akumulátor před prvním použitím nezapomeňte nabít.
• Abyste co nejlépe využili kapacitu akumulátoru, několikrát jej použijte až do úplného vybití, a pak naplno nabijte.
• Při prvním použití akumulátoru nebo když jej dlouhou dobu nepoužíváte, bude kapacita menší než očekáváte. To však nepředstavuje, selhání funkce, odpovídá to charakteristice akumulátoru.

Používání nabíjecího akumulátoru

Poznámky o přiloženém akumulátoru NP-NH25 (Nikl metalhydridový akumulátor)

Nabíjení/životnost akumulátoru

• Akumulátor používejte pouze po plném nabití.
  Při odesílání z továrny je akumulátor nabitý na velmi nízkou kapacitu.
• Akumulátor nabíjejte po úplném vybití od předchozího nabíjení.
• I když akumulátor nepoužíváte, dochází časem k jeho samovybíjení. Doporučujeme vám, abyste akumulátor bezprostředně před použitím nabili.
• Pokud nabíjíte akumulátor před úplným vybitím, možná nepůjde zcela využít jeho kapacitu. Tento jev se nazývá “paměťový efekt”, který snižuje kapacitu akumulátoru. Objeví-li se “paměťový efekt”, měli byste akumulátor několikrát zcela nabít a vybít.
• Čím je chladněji, tím více se snižuje výkonnost akumulátoru a je možné jeho použití po kratší dobu.

Péče a údržba

- Kontakty akumulátoru udržujte v čistotě.

Pokud jste akumulátor nepouživali delší dobu nebo pokud jsou kontakty znečištěné, před použitím akumulátoru kontakty označené ⊕ a ⊖ očistěte pomocí čistého ubrousku apod.

Ukládání akumulátoru

- Neplánujete-li delší dobu akumulátor používat, je bezpečné jej ukládat v přiloženém pouzdře.

Varování

• Dodržujte správnou polaritu (⊕/⊖).
- Akumulátor nevystavujte působení vody, neohřívejte jej nebo nevyhazujte do ohně ani jej nerozebírejte, protože může dojít k výbuchu, roztržení nebo úniku elektrolytu, což může způsobit zranění nebo poškození majetku.
- Akumulátor ukládejte na místech, kde se k němu nedostanou malé děti.

Před použitím stanice Cyber-shot Station

Podívejte se také do návodu k obsluze fotoaparátu.

• Neposkytujeme kompenzaci za kvalitu či obsah záznamu ani v případě, že záznam nebo přehrávání nejsou možné z důvodu poškození karty Memory Stick, poruchy fotoaparátu nebo stanice Cyber-shot Station apod.
• Otvor se závitem na spodní straně stanice Cyber-shot Station je určen pouze pro výstavu v obchodě.

Několik slov o sítovém adaptéru

• Výstupní kabel síťového adaptéru nezkratujte kovovými předměty, hrozí porucha.
• DC konektor sítového adaptéru čistěte kouskem vaty atd. Nepoužívejte konektor, pokud je znečistěný. Použití znečistěného konektoru může být příčinou nesprávného nabití akumulátoru.

Popis jednotlivých součástí

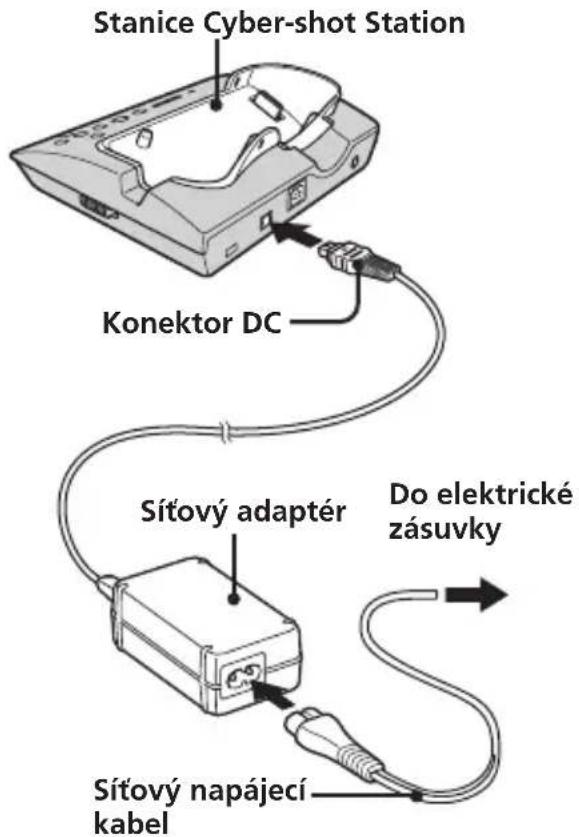

Připojení

Příprava stanice Cyber-shot Station Sítový adaptér připojte do konektoru DC IN na stanici Cyber-shot Station.

Sítový adaptér neumistujte do stísněných prostor, například mezi stěnu a nábytek.

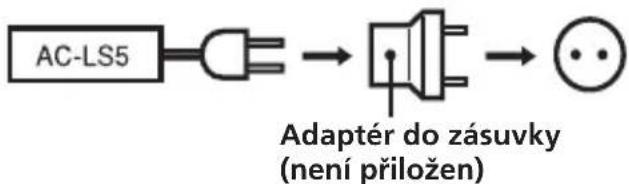

Používání stanice Cyber-shot Station v zahraničí- Zdroje napájení

Stanici Cyber-shot Station a přiložený sítový adaptér můžete použít v libovolné zemi nebo regionu, kde se sítové napětí pohybuje v rozsahu 100 V až 240 V střídavých, 50/60 Hz. Dle potřeby použijte běžně prodávaný adaptér koncovky (není přiložen), odpovídající konstrukci zásuvky.

Nepoužívejte elektronický transformátor (cestovní měnič), hrozí porucha.

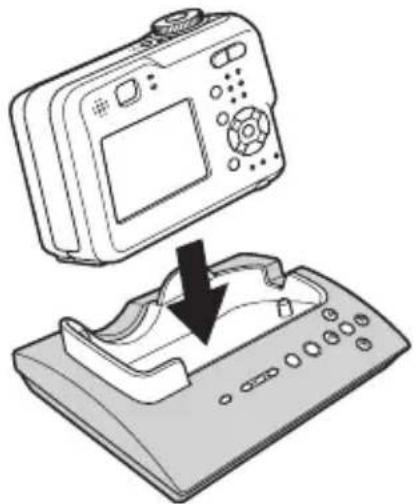

Vložení fotoaparátu do stanice Cyber-shot Station

• Do fotoaparátu vložte nabíjecí akumulátor NP-NH25.
• Do fotoaparátu vložte kartu "Memory Stick".
• Před vložením fotoaparátu do stanice Cybershot Station nebo jeho vyjmutí z této stanice, se ujistěte, že je fotoaparát vypnutý.
• Zkontrolujte, zda je fotoaparát správně připojen do stanice Cyber-shot Station.

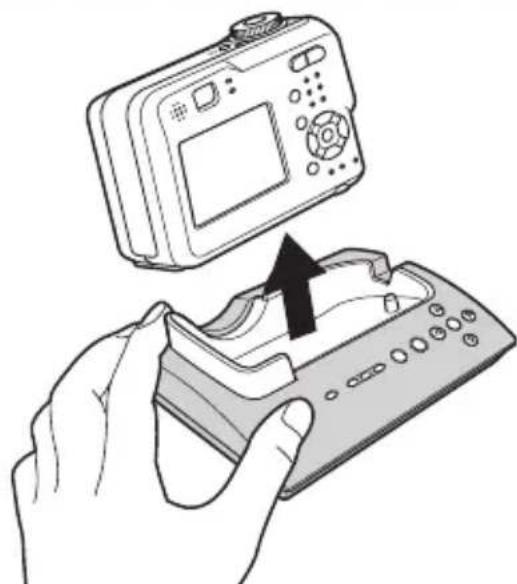

Vyjmutí fotoaparátu ze stanice Cyber-shot Station

- Stanici Cyber-shot Station držte při vyjímání fotoaparátu směrem dolů.

Nabíjení akumulátoru

Nabíjení začne automaticky. Rozsvítí se kontrolka nabíjení (CHARGE) na stanici Cyber-shot Station.

Úroveň nabití akumulátoru: NÍZKÁ

Úroveň nabití akumulátoru: STŘEDNÍ

• Kontrolky se rozsvěcují postupně zleva.
• Zobrazení odpovídajícího stavu akumulátoru může trvat určitou dobu.

• Úroveň nabití akumulátoru se při nabíjení ve stanici Cyber-shot Station zobrazuje pomocí tří kontrolek CHARGE (nabíjení). Jakmile je nabíjení dokončeno, kontrolky CHARGE zhasnou.

• Při nabíjení akumulátoru zkontrolujte, zda je fotoaparát vypnutý.

• Není možné nabíjení nekompatibilních akumulátorů. Nabíjejte pouze kompatibilní akumulátory NP-NH25.

• Doba nabíjení akumulátoru NPNH25 je přibližně 3,5 hodiny.

• Pokud se kontrolky CHARGE nerozsvítí nebo blikají, podívejte se do části “Řešení problémů”.

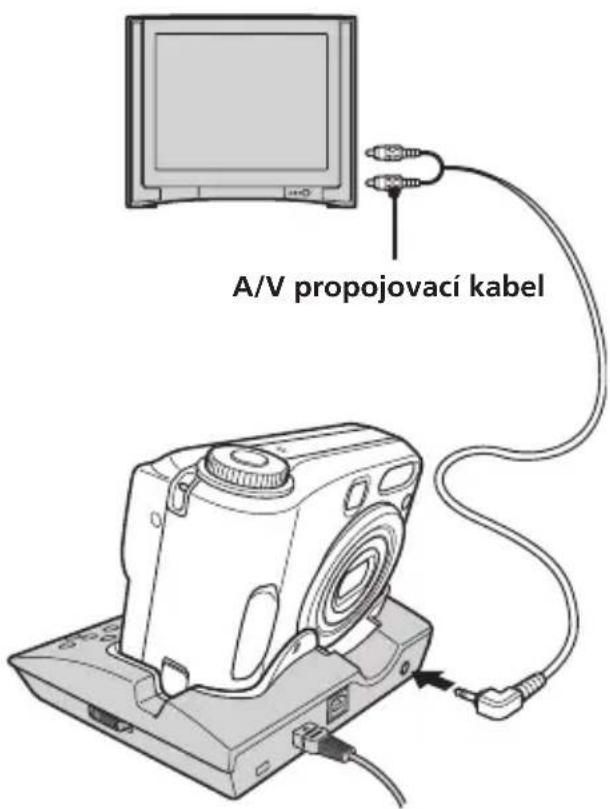

Prohlížení snímků na obrazovce televizoru

1 Připojte přiložený propojovací kabel A/V do konektoru A/V OUT (MONO) na stanici Cyber-shot Station a vstupních konektorů video/audio na televizoru.

Pokud je váš televizor vybaven stereofonními vstupními konektory, připojte audio konektor (černý) na A/V propojovacím kabelu do levého konektoru.

- Před propojením stanice Cyber-shot Station a televizoru A/V propojovacím kabelem, televizor i fotoaparát vypněte.

2 Přepínač DISPLAY SELECT (volba zobrazení) přepněte na "TV."
3 Volič režimů na fotoaparátu nastavte do polohy a fotoaparát zapněte.
4 Zapněte televizor a přepínač vstupů TV/video přepněte do polohy "Video".
5 Stisknutím ovládacího tlačítka zvolte požadovaný snímek.

– Snímek můžete také zvolit stisknutím ovládacích tlačítek 📄 na fotoaparátu.
- Stanice Cyber-shot Station je kompatibilní s oběma systémy NTSC a PAL.

Další podrobnosti naleznete v návodu k obsluze dodávanému s fotoaparátem.

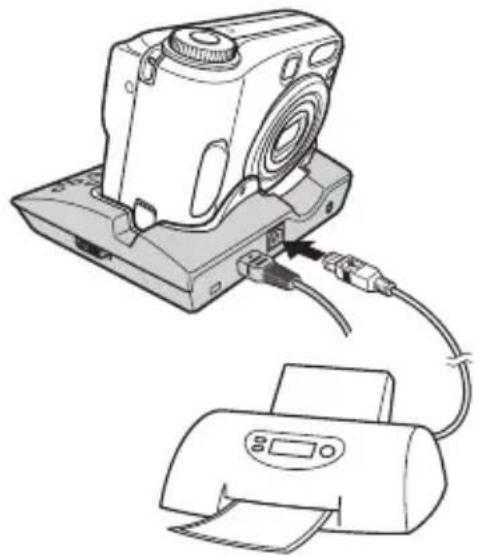

Tisk fotografií

I když nemáte počítač, můžete tisknout snímky z vašeho fotoaparátu jeho připojením přímo nebo prostřednictvím stanice Cyber-shot Station k tiskárně kompatibilní s PictBridge.

PictBridge

• Podrobnosti o nastavení pro tisk, například počet výtisků snímku, velikost papíru a nastavení USB, naleznete v návodu k obsluze dodávaném s fotoaparátem.
• Dostupné tiskové funkce se mohou na různých tiskárnách lišit.

1 Zapněte fotoaparát.
2 Režim USB na fotoaparátu přepněte na [PictBridge].
3 Stanici Cyber-shot Station připojte k tiskárně prostřednictvím USB kabelu dodávaného se stanicí Cyber-shot Station.

Jakmile je provedeno připojení, objeví se na displeji indikátor.

Pokud probíhá komunikace stanice Cyber-shot Station s tiskárnou prostřednictvím USB kabelu, nevyjímejte fotoaparát ze stanice Cyber-shot Station. Vyjmutí fotoaparátu může poškodit snímky. Další informace naleznete v návodu k obsluze, který je dodáván s fotoaparátem.

4 Snímek, který chcete vytisknout, zobrazte pomocí tlačítek 📄.

5 Stiskněte tlačítko PRINT. Zobrazí se stránka nastavení tisku.

- Položky nastavení, které tiskárna nepodporuje, se nezobrazí.

6 Stiskněte ovládací tlačítko Snímek je vytistěn.

• Po dokončení tisku se obrazovka vrátí k předchozímu zobrazení.
• Neodpojujte kabel USB při zobrazení indikátoru (Do not disconnect the USB cable) na displeji.

Zrušení tisku

V kroku 5 nebo 6 zvolte [Exit] (Opustit).

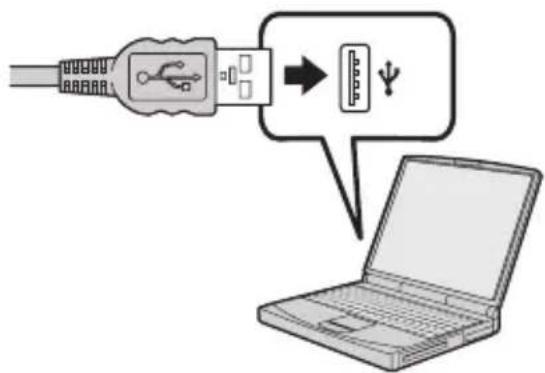

Připojení fotoaparátu k počítači prostřednictvím stanice Cyber-shot Station

1 Stanici Cyber-shot Station připojte k počítači prostřednictvím USB kabelu dodávaného se stanici Cyber-shot Station.

2 Zapněte fotoaparát.

Vytvoří se USB propojení mezi fotoaparátem a počítačem.

Nyní můžete prénášet snímky do počítače.

Další informace naleznete v návodu k obsluze, který je dodáván s fotoaparátem.

Pokud probíhá komunikace stanice Cyber-shot Station s počítačem prostřednictvím USB kabelu, nevyjímejte fotoaparát ze stanice Cyber-shot Station. Vyjmutí fotoaparátu může poškodit snímky.

Zrušení USB připojení

1 Odpojte USB kabel.
2 Vypněte počítač.

Péče a údržba

Povrch stanice Cyber-shot Station čistěte měkkým hadříkem mírně navlhčeným ve vodě, a pak jej otřete dosucha. Nepoužívejte k čištění rozpouštědla, například ředidlo, alkohol nebo benzín, mohlo by dojít k poškození povrchu.

Řešení problémů

Pokud se objeví při používání přístroje jakýkoliv problém, podívejte se do následujícího přehledu řešení. Pokud problém přetrvává, kontaktujte svého nejbližšího prodejce Sony.

Příznak Příčina/Řešení

Nenabíjí se akumulátor (Když se nerozsvítí kontrolka CHARGE (nabíjení)).	Fotoaparát je zapnutý.→ Vypněte fotoaparát.Sítový adaptér je odpojen.→ Připojte správně sítový adaptér.Fotoaparát není ve stanici Cyber-shot Station vložen správně.→ Vložte jej správně.Akumulátor není správně vložen do fotoaparátu.→ Vložte akumulátor správně.Akumulátor je zcela nabitý.Akumulátor vložený ve fotoaparátu není typ NP-NH25.→ Vložte akumulátor NP-NH25.
Jedna z kontrolek CHARGE bliká. • Akumulátor vložený ve fotoaparátu není typ NP-NH25.→ Vložte akumulátor NP-NH25.Stanice není v pořádku.
Blikají všechny kontrolky CHARGE. • Vyskytl se problém s připojením.→ Odpojte fotoaparát ze stanice Cyber-shot Station.Nebo odpojte sítový adaptér ze stanice Cyber-shot Station a po chvíli jej připojte znovu. Zkontrolujte, zda kontrolky CHARGE nesvítí a vložte fotoaparát do stanice Cyber-shot station.
Fotoaparát nelze zapnout nebo se náhle vypíná.	Fotoaparát není ve stanici Cyber-shot Station vložen správně.→ Vložte jej správně.Sítový adaptér je odpojen.→ Připojte správně sítový adaptér.
Není možné přehrávat snímky/žvuky na televizoru.	Připojení není správně provedeno.→ Zkontrolujte správnost připojení.Přepínač DISPLAY SELECT (volba zobrazení) není přepnut V poloze “TV”.→ Přepínač DISPLAY SELECT (volba zobrazení) přepněte na “TV”.
Není možné přehrávat snímky/žvuky na displeji fotoaparátu.	Přepínač DISPLAY SELECT (volba zobrazení) není přepnut v poloze “CAMERA”.→ Přepínač DISPLAY SELECT (volba zobrazení) přepněte na “CAMERA”.

Příznak Příčina/Řešení

Počítač není schopen rozpoznat fotoaparát.	Fotoaparát je vypnutý.→ Zapněte fotoaparát.Nepoužíváte přiložený USB kabel.→ Použijte přiložený USB kabel .USB kabel není pevně připojen.→ Odpojte USB kabel od počítače a stanice Cyber-shot Station a znovu jej pevně připojte. Ujistěte se, zda se zobrazuje nápis “USB Mode”.Fotoaparát není ve stanici Cyber-shot Station vložen správně.→ Vložte jej správně.USB konektory na vašem počítači jsou připojeny k jiným zařízením než klávesnici, myši a stanici Cyber-shot Station.→ Odpojte všechna USB zařízení kromě myši, klávesnice a stanice Cyber-shot Station.
Tlačítka na stanici Cyber-shot Station nepracují a není možné provést žádnou operaci.	Fotoaparát není ve stanici Cyber-shot Station vložen správně.→ Vložte jej správně.Sítový adaptér je odpojen.→ Připojte správně síťový adaptér.
Nelze vytvořit propojení mezi tiskárnou a stanicí Cyber-shot Station.	Tiskárna nemusí být kompatibilní s PictBridge.→ Zeptejte se výrobce tiskárny, zda je kompatibilní s PictBridge.Tiskárna není nastavena pro připojení s fotoaparátem.→ Zkontrolujte nastavení tiskárny.
Nelze tisknout fotografie.	Stanice Cyber-shot Station není správně připojena k tiskárně.→ Zkontrolujte, zda jsou stanice Cyber-shot Station a tiskárna správně propojeny USB kabelem.Tiskárna není zapnutá.→ Zapněte tiskárnu.Další informace naleznete v návodu k obsluze, který je dodáván s tiskárnou.Videosekvence tisknout nelze.Snímky upravené na počítači nebo snímky pořízené na jiném fotoaparátu, nekompatibilním se stanicí Cyber-shot Station nemusí být možné vytisknout.
Tisk je zrušen.	Odpojili jste USB kabel před tím, než zhasl indikátorVyjmuli jste fotoaparát ze stanice Cyber-shot Station před tím, než zhasl indikátor

Technické údaje

Vstupní/výstupní konektory

Konektor A/V OUT (MONO) (monofonní)

Minikonektor

Videovýstup*: 1 Vp-p, 75 Ω, nesymetrický, negativní synchronizace

Audiovýstup*: 327 mV (při zatížení 47 kΩ) Výstupní impedance: 2.2 kΩ

* Při připojení fotoaparátu DSC-S90/S80/ST80/S60.

USB konektor: B

Konektor napájení DC IN

Víceúčelový konektor

Všeobecné údaje

Rozměry (přibližné):

120× 36× 89mm

(š/v/h)

Hmotnost (přibližná): 120 g

Provozní teplota:

0^ až +40^

Teplota při skladování

-20 °C až +60 °C

Sítový adaptér AC-LS5

Vstupní napětí

100 V až 240 V střídavých, 50/60 Hz

Výstupní napětí

4,2 V stejnosměrné

Další údaje jsou uvedeny na štítku síťového adaptéru.

Rozměry (přibližné):

48 × 29 × 81 ~mm

(š/v/h, kromě vyčnívajících částí)

Hmotnost (přibližná):

130 g bez síťového kabelu

Provozní teplota:

0^ až +40^

Teplota při skladování

-20^ až +60^

Nabíjecí akumulátor NP-NH25

Jmenovité napětí:

2 × 1,2 V

Kapacita:

typická 2 500 mAh

Provozní teplota:

0^ až +40^

Obsah balení

• Propojovací kabel A/V (1)

- USB kabel (1)

- Sítový adaptér (AC-LS5) (1)

- Sítový kabel (1)

• Nabíjecí akumulátor (NP-NH25) (1)

- Sada tištěné dokumentace

Design a technické údaje mohou být předmětem změny bez upozornění.

http://www.sony.net/

Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Místo toho by měl být odložen do sběrného místa určeného k recyklaci elektronických výrobků a zařízení. Dodržením této instrukce zabráníte negativním dopadům na životní prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklováním materiálů, z nichž je výrobek vyroben, pomůžete zachovat přírodní zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní firmu zabezpečující likvidaci a sběr odpadů nebo prodejnu, v níž jste výrobek zakoupili.
