NÁVOD K OBSLUZE KHA 24 METABO

Upozorňujeme, že opravy el. nářadí smí provádět pouze odborná opravna.

Elektrické nářadí vyžadující opravu je možné zaslat na adresu:

Záruční a pozáruční servis:

Metabo s.r.o.

Královická 1793

Brandys n/L

250 01

tel: [phone]

fax: [phone]

www.metabo.cz

e-mail: [e-mail]

V případě opravy popište, prosím, Vámi jištěnou závadu.

14. Ochrana životního prostředí

Metabo obaly jsou 100% recyklovatelné.

Vysloužilé elektrické nářadí a příslušenství obsahuje velké množství škodlivých surovin a umělých hmot, které rovněž mohou být recyklovány.

Na základě změny dosud platné legislativy novelou zákona o odpadech č. 185/2001Sb. prohlašujeme, že od 13.8. 2005 řádně označujeme naše výrobky odpovidajícim symbolem (přeškrtnutou popelnici).

Povinnosti výrobce vyplývajici z novely zákona o odpadech jsou plněny prostřednictvim společnosti Elektrowin a.s.

15. Technická data

U = Volty akumulačni baterie

_max = Maximální průměr vrtáku

S_max = maximální počet úderú

n. = bezzátěžová síla

A_bwt = Typická akcelerace ve výši ruky

W = intenzita úderu

Typické hladiny zvuku:

LpA = Vyše tlaku zvuku

KoA = Nebezpečné

LVA = hladina akustického výkonu

Měrené hodnoty se shodují s normou EN 60745.

9.6 Změna kódu

Pokud chcete vyměnit starý kód za nový, přístroj a akumulátor nesmí být uzamčen! Jen takto můžete změnit váš kód.

Krok 1:

Odemkněte přístroj a kumulátor

Postupujte dle kroků popsaných v sekce 9.5

Upozornění:

Pokud máte druhý akumulátor k vašemu přístroji, nesmi být uzamčen. To znamená, že musite druhý akumulátor vsadit do přístroje a odemknout ho.

Krok 2:

Nastavení nového kódu

Postupujte dle kroků popsaných v sekce 9.4

9.7 Display stavu baterie

Pokud display stavu baterie (18) kdy tlačítka (15) či (16) jsou aktivovaná nesvítí – vyměnte baterie.

9.8 Problemy, chyby

• akumulátory musí být vždy plně vsazeny do přístroje
• elektronický systém přístroje musí být aktivován: zmáčkněte spínač (10) a LED (6) a (7) se rozsvití.
• akumulátor (14) pro váš přístroj nesmí být vybitý. Nabijte pomocí nabiječky.
• byl CODE! klíč držen správným směrem k přístroji? Pokud ne, udělejte tak dle ilustrace na straně 3.
• pokud chcete starý kód vyměnit za nový, přístroj a vsunutý akumulator nesmi být předtím zamčen. (viz bod 9.6)
• pokud přístroj či vsunutý akumulátor již má kód: Je tento kód platný pro tento přístroj a akumulátor a byl nastaven na třech kódových kolečkách (19)?
• pro některé operace obě tlačítka musí být zmáčknutá současně, a to nejméně na 3 vteřiny (zmáčkněte oběma palci – jeden na každém tlačítku)
• zapomněli jste kód: váš metabo prodejce vám po- může. Pokud jste si kód nenapsali, bude nutno přístroj poslat do metaba k odemčení.
• display stavu akumulátoru (18) na CODE! kliči se nerozsviti, když tlačitka (15) a (16) jsou zmáčknuty máte vybitou baterii? Je baterie nasazena správným směrem?
• přístroj se nespusti a LED (7) / (6) na přístroji bliká; přístroj a nebo akumulátor je zamčen. Odemkněte viz bod 9.5

9.9 Informace o speciálních aplikacích

Praktické aplikace systému metabo CODE! je velmi flexibilní. Následující informace vám může pomoci s vaší speciální aplikací:

Každému akumulátoru může být dán jeho vlastní kód, nesmí být stejný jako kód na přístroji

Múžete používat několik kód klíčů

10. Tipy a triky

Pro přiklepové vrtáni a sekání není nutný velký přítlak na přístroj. Vysoký přítlak vám nezvýši produktivitu.

Pří vrtání hlubokých děr vytáhněte vrták periodicky z díry a odstraňte prach.

Pokud vrtáte dlaždice či podobný materiál, nastavte na „vrtání“

11. Údržba

Ventilační otvory přístroje často čistěte.

12. Příslušenství

Použivejte jen Metabo přislušenství. Pokud potřebujete nějaké přislušenství, kontaktujte Metabo prodejce. Pro výběr správného příslušenství, Vás prodejce musí znát přesné modelové číslo přístroje. Viz strana 4

A nabíječka akumulátoru

B akumulátory s rúznými kapacitami Používejte pouze akumulátory vhodné pro váš přístroj

C metabo CODE! klíč

D nástroje s SDS-Plus

E spojka

F skličidlo

G vrtáky do dřeva a kovu

H šroubovák

I speciální tuk

Pro celý sortiment příslušenství se podívejte na www.metabo.cz

A

ASS 15 Plus

B

NICd
24 V
2.0 Ah
6.25488
Li-Ion (Li-Power)
25.2 V
2,2 Ah

C

CODE! Key 6.22500 DESIGN #1

CODE! Key 6.23127 DESIGN #2

D

E

1

6.31800

9.3 První vsazení / výměna baterie v CODE! klíči

1) Otevřete obal CODE! kliče a opatrně vyjměte tištěný spoj.
2) Vsuňte baterii do spodní části spoje, ujistěte se o správné polaritě. (Baterie typu CR 2032, 3 Volty.)

9.4 Nastavení kódu a zaslání kódu do přístroje a do přístroje vloženého akumulátoru

Přístroje metabo (akumulátory) jsou z výroby dodávány neuzamčené připravené k použiti. Předtím než vaš přístroj a akumulátor muže být zamčen, musíte zvolit na CODE! klíči kód a přenést tento kód do přístroje a akumulátoru.

Upozornění!

Niže uvedená čisla jsou znázoměna pro ilustraci na straně 3.

1) Otevřeni CODE! klíče v připadě nutnosti:
Odšroubujte oba šrouby obalu CODE! kliče a dejte obal na stranu.
2) Nastavte kód použitím 3 kódových koleček (19) umístěných uvnitř CODE! klíče. (např.: 1-4-E). Doporučujeme použiti šroubováku.

3) Duležité! Poznačte si číslo kódu vašeho přístroje v niže uvedené tabulce a uschovejte na bezpečné misto. Tento kód je absolutně nutný pokud se vás CODE! klič ztrati, či chcete stávajici kód změnit.
Držte CODEI klič správným směrem, zabráníte tím nesprávnému pořadí kódu.

4) Nasadte obal zpět na klíč a zašroubujte

5) Akumulátor (14) musí být zasunut do přístroje

6) Aktivujte elektronický systém přístroje: Stlačte spínač (10) – LED (6) a (7) se rozsvítí.

7) Podržte CODE! klič směrem k přístroji (maximální vzdálenost je cca 15 cm) Tak, aby vysilač (17) v CODE! kliči směřoval vertikálné na přijimač (8) přístroje. (viz ilustrace na str.3).

8) Zmáčkněte a držte obě tlačítka CODE! kliče (15) Obrázek a (16) Obrázek A to nejméně 3 vteřiny

Timlo vyšlete nový kód do přístroje a vsunutého akumulátoru. Úspěšný přijem je potvrzen krátkým rychlým blikánim LED (6) a (7). Váš zvolený kód je nyní uložen v přístroji a akumulátoru.

Pokud Váš přístroj má i druhý akumulátor musíte vyslat nový kód i do tohoto akumulátoru:

9) Vyjměte první akumulátor.

10) Vsuňte druhý akumulátor do přístroje.

11) Zopakujte kroky popsané v bodu 6, 7 a 8 v tomto pořadi.

9.5 Příprava a zapnutí přístroje

Předtím než přístroj a akumulátor může být zamčen a nebo odemčen platný kód pro tento přístroj a akumulátor musí být nastaven na CODE! klíči (na 3 kodových kolečkách)!

1) Akumulátor (14) tohoto přístroje musí být úplně zasunut. Zmáčkněle spinač (10) a tim aktivujete elektronický systém přístroje – LED (6) a (7) se rozsvítí.
2) Podržte CODE! klíč směrem k přístroji (maximální vzdálenost je cca 15 cm) Tak, aby vysilač (17) v CODE! klíči směřoval vertikálné na přijímač (8) přístroje. (viz ilustrace na str.3.)
3) Postupujte následovně:

Zamknuti: zmáčkněte tlačitko (15) Úspěšný příjem je potvrzen krátkým rychlým blikáním LED (6) a (7).

Červeně blikající LED (7) indukuje, že přístroj je uzamčen.

Červeně blikající LED (6) indikuje, že akumulátor je uzamčen. (V případě problémů čtěte bod 9.8)

Odemknuti: zmáčkněte tlačitko (16).

Úspěšný příjem je potvrzen krátkým rychlým blikáním LED (6) a (7).

Stabilně zeleně iluminované LED (7) indikuje, že přístroj není uzamčen.

Stabilně zeleně iluminované LED (6) indikuje, že akumulátor není uzamčen. (V připadě problémů čtěte bod 9.8)

Vsunutí nástroje:

Točte s nástrojem při vsunování, až se uzamkne v místě. Nástroj je automaticky uzamčen.

Vyjmutí nástroje:

Otočte zámek nástroje (2) směrem dle ilustrace a nástroj vyjměte

8.7 Indikátor vysokého namáhání přístroje

LED (7) se rozsvití červeně a elektronický systém vypne prístroj.

Přístroj byl nepřipustně namáhán a teplota motoru je moc vysoká. Aktivujte spínač (10) a vypněte a zapněte přístroj. Pak zapněte přístroj na několik vteřin bez zátěže a tím se motor ochladi.

Metabo CODE! System je elektronický protikrádežový systém, kterým se zamkne Váš metabo přístroj a akumulátor. Zamknutý přístroj (akumulátor) vice nefunguje a je timto potenciálnímu zloději nepoužitelný. Můžete takto zabezpečit všechny své metabo přístroje tímto systémem jedním CODE! kličem.

CODE! klič není ve standardním vybavení, ale jako přislušenství.

Důležité upozornění! Pokud pošlete přístroje do opravy čl servisu, ujlistěte se, že Váš metabo přístroj (s CODE! vybavením) je vždy nezamčen.

Prosím postupujte dle instrukcí popsaných v následujici kapitole a ve stejném pořadi.

Prosím obdržte Informace k použití CODE! klíče přiložených Vašemu nářadí a ne instrukce dodané s CODE! klíčem.

9.2 Vysvětlení LED signalizace (6) a (7) na přístroji

Zmáčkněte krátce spínač (10) k aktivaci elektronického systému přístroje.

LED (7) se rozsvití zeleně: Přístroj není zamčen

LED (7) bliká červeně: Přístroj je zamčen

LED (6) se rozsvití zeleně: Vložený akumulátor není zamčen

LED (7) se rozsvítí červeně: Indikace vysokého namáhání přístroje, viz 8.7

Upozornění:

Pokud přístroj obdržel signál od CODE! klíče úspěšné příjmutí je potvrzeno krátkým, rychlým blikáním LED (6) a (7).

Upozornění:

Před uvedenim přistroje do provozu přistroj a akumulátor nesmi být zamčen.

Návod k použití

Vážený zákazniku,

děkujeme Vám za důvěru, se kterou jste se při výběru elektrického nářadí, obrátilí na značku Metabo. Každé el. nářadí firmy Metabo je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost el. nářadí závisí ve velké míře i na Vás. Dbejte proto pokynů uvedených v návodu k použití a přiložených dokumentech. Čím starostlivějí se ke svěmu Metabu budete chovat, tím déle a spolehlivějí Vám bude sloužit.

Obsah

1. Prohlášení o shodě
2. Použiti
3. Všeobecné bezpečnostní podminky
4. Speciální bezpečnostní podmínky
5. Přehled
6. Zvláštní vlastnosti výrobku
7. Uvedení do provozu

7.1 Nasazení přídavné rukojeti

1. Použivání

8.1 Vysunutí a vsunutí akumulátoru

8.2 Nastavení hloubkového dorazu

8.3 Nastavení směru rotace, zapojení bezpečnostního spínače

8.4 Zapnutí / vypnutí

8.5 Nastaveni funkci pristroje

8.6 Výměna nástrojů pomocí SDS klíče

8.7 Indikátor vysokého namáhání přístroje

1. Metabo CODE! Systém

9.1 Co je klíč CODE! a metabo CODE! systém?

9.2 Vysvětlení LED signalizace (6) a (7) na přístroji

9.3 Vsazení a výměna baterie v CODE! kliči

9.4 Nastavení kódu a zaslání kódu do přístroje a do přístroje vloženého akumulátoru

9.5 Připrava a zapnutí přístroje

9.6 Změna kódu

9.7 Display stavu baterie

9.8 Problemy, chyby

9.9 Informace o speciálních aplikacích

1. Tipv a triky

2. Üdržba

3. Příslušenství

4. Opravy

5. Ochrana životního prostředí

6. Technické specifikace

1. Souhlasné prohlášení

Timto prohlašujeme na vlastní zodpovědnost, že tento výrobek splňuje uvedené normy a normativní nařízení: EN 60745, 98/37EG, 89/336/EWG.

2. Způsob použití

Se správným příslušenstvím je akumulátorové kombinované kladivo vhodné pro práci s přiklepovými vrtáky do betonu, kamene a dalších podobných materiálů, a také pro standartní vrtání do kovu, dřeva atp. je umožněno použiti jako šroubováku.

Uživatel je zodpovědný za závady způsobené nevhodným používáním.

Dodržujte základní bezpečnostní opatření a bez- pečnostní informace.

3. Všeobecné bezpečnostní podmínky

Před použitím stroje si nejdříve pozorně přečtěte bezpečnostní předpisy pro uživání elektrického nářadí (červený sešit) a návod k použití. Všechny přiložené dokumenty si uchovejte a Vaše elektrické nářadí předávejte dále vždy s těmito dokumenty.

4. Speciální bezpečnostní podmínky

- používejte ochranu sluchu.

- pro lepší kontrolu přístroje při práci, používejte namontovanou rukojeť

Pro vaší bezpečnost a pro bezpečnost Vašeho nářadí, věnujte pozornost částem textu označeného tímto symbolem

- vždy použivejte ochranné brýle, rukavice, plné boty a proti prachovou masku

- ujistěte se, že místa pro vrtání nejsou

v bezprostřední blizkosti elektrických kabelů, přívodu plynu a vody

• pro prípad zasažení elektrických drátů držte prístroj vždy za izolované části prístroje
• nedotýkejte se rotujícího sklíčidla
• odstraňujte spony a podobně pouze když sklíčidlo nerotuje
• šroubujte opatrně, hlavy šroubů se mohou odlomit a způsobit zranění
• vždy držte přístroj oběma rukama a v pevném postoji
• vadná rukojeť se musi vyměnit. Nikdy nepracujte, pokud je rukojeť poškozená.
• chraňte akumulátor proti vlkosti, vodě a plamenům
• nikdy nepouživejte vadný či deformovaný akumulátor
• neotevírejte akumulátor a nezpúsobte na akumulátoru zkrat

Z vadného NiCd akumulátoru může unikat korozivní tekutina!!!

Z vadného LI-ion akumulátoru může unikat slabá kyselina a hořlavá tekutina.

Pokud z akumulátoru uniká jakákoliv tekutina a přijde do kontaktu s kůží, dobře opláchněte vodou.

Pokud prijde do kontaktu s očima, dobře vyplachněte a vyhledejte lékařskou pomoc.

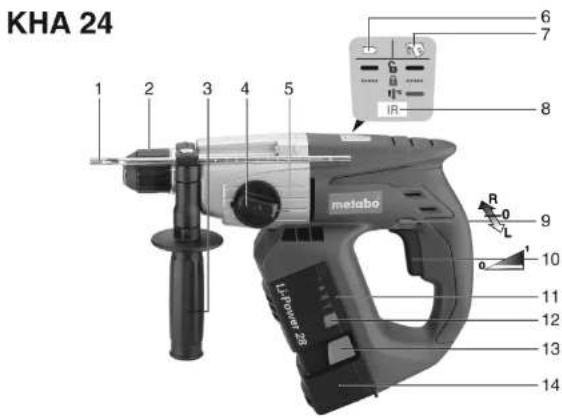

5. Přehled

1 Hloubkový doraz
2 Pojistka upnutí nástroje
3 Rukojed
4 Přepínání funkcí
5 Pojistka
6 LED display akumulátoru
7 LED přístroje – stav zapnuti/vypnuti / vysoké namáhání přístroje
8 Přijímač (pro CODE! klíč)
9 Přepinač směru otáček, bezpečnostní spínač

10 Spinač
11 Ukazatel stavu a signalizace akumulátoru (pouze pro Li-ion akumulátory)
12 Tlačitko displaje kapacity a signalizace
akumulátoru (pouze pro Li-ion akumulátory)
13 Dvě tlačítka odpojení /připojení akumulátoru 14 Akumulátor

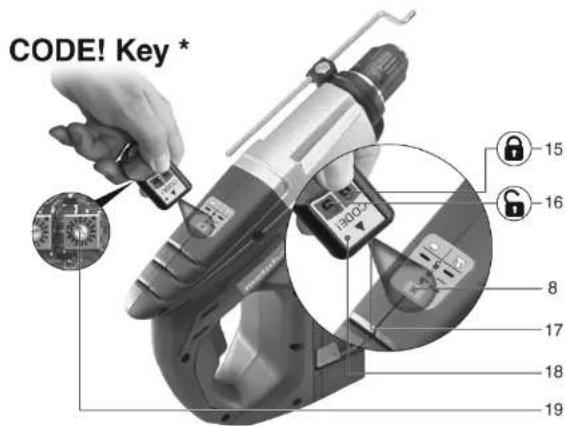

CODE! klíč \*

15 Tlačítko pro zavření (CODE! klíč) *

16 Tlačitko pro otevřeni (CODE! klik) *

17 Vysilač (CODE! klič) *

18 Display stavu baterie (CODEI klíč) *

19 Ukazatel kodů (uvnitř CODE! klíče) *

* není obsaženo ve srandardní výbavě

6. Zvláštní vlastnosti výrobku

• optimální vyvážení přístroje
• hliníkový kryt převodů pro optimální disipaci tepla stabilitu
• příklepový STOP pro bezpříklepové vrtání do kachliček, kovu či dřeva a pro šroubování
• pravá a levá rotace, nerotační dlátování
• Metabo CODE! Systém: elektronické zabezpečení proti krádeži přístroje jako příslušenství za příplatek
• jednoduchá a rychlá výměna akumulátoru

- VTC elektronika pro konstantní výkon

- LI-ion akumulátory pro 40% více výkonu s 40% nižší váhou. Dlouhá životnost akumulátoru s téměř žádným samostatným vybíjením.

- vzduchem chlazená rychlo nabiječka ASS 15 Plus pro nabíjení LI-ion a NiCd akumulátorů

7. Uvedení do provozu

7.1 Montáž rukojeti

Pro vaší bezpečnost vždy používejte rukojeť

Uvolněte upínací kroužek rukojeti (3) otočením proti pohybu hodinových ručiček. Nasadte rukojeť na krk přístroje. Zasuňte hloubkový doraz (1). Rukojeť upevnete v požadované poloze.

8. Používání

Před použitím nabijte aukumulátor. Akumulátor dosáhne své plné kapacity až po svém 5tém nabiti a vybití (nabljeci cykly). Max počtu nabijecích cyklů může být dosaženo jen tehdy, když zamezíme úplnému vybití akumulátoru. Při poklesu výkonu nabijte akumulátor znovu.

Li-ion akumulátor Li-Power 28 (25,2V)

obsahuje ukazatel stavu a signalizace akumulátoru (11).

1

- tlačitko (12) zmáčkněte a rozsvicená dioda ukáže stav nabiti akumulátoru

- LED dioda bliká, akumulátor je úplně prázdný a musi být opět nabit

- LED diody blikají, akumulátor je přehřátý. Akumulátor nechte vychladnout, a to je možné urychlit v nabijecim přístroji ASS 15 Plus

8.1 Vysunuti a vsunuti akumulátoru

Vysunutí – Zmáčkněte obě tlačítka uvolnění akumulátoru (13) akumulátor (14) vyjměte

Vsunuti – Vsuňte akumulátor až zapadne

8.2 Nastavení hloubkového dorazu

Uvolněte rukojeť (3) . Zvolte hloubku dorazu (1) na požadovanou hloubku a upevněte rukojeť.

8.3 Nastavení směru rotace, zapojení bezpečnostního spínače

Nenastavujte smër rotace (9) dokud se motor nezastavil.

Nastavte směr rotace (zapojení bezpečnostního spínače)

R = Směr chodu hodinových ručiček

L = Směr proti chodu hodinových ručiček

0 = Střední pozice: zapojení bezpečnostního spinače

8.4 Zapnutí / vypnutí

Pro zapnutí přístroje zmáčkněte spinač (10). Rychlost otáček se také mění použitím tohoto spínače.

Ve stavu dlátováni, je nástroj dláto zamknut v pozici, kdy se nemůže otáčet. K umistění dláta pro specifickou aplikaci dejte přepínač (4) mezi pozici a pozici.

Pokud je sekáč nasazen, použivejte prístroj pouze ve funkci sekání.

Zabraňte pohybu páčení, pokud používáte sekáč.

8.6 Výměna nástrojů

Před použitím, očlstěte přístroj a aplikujte mazivo (příslušenství č. 6.31800)
