NÁVOD K OBSLUZE GL605 BLACK & DECKER

Upozornění! Určeno pro kutily.

555777-49 CZ

GL602 GS721 GL605

Váš zastřihávač trávy a zastřihávač keřů a živých plotů Black & Decker je určen k seřezávání trávy, živých plotů, křovin a houštin. Tento výrobek je určen pouze pro spotřebitelské použití.

Vaše nabíječka Black & Decker je určena k nabíjení akumulátorů Black & Decker dodaných s tímto nářadím.

Seznamte se s tímto nářadím

• Varování! Při použití elektrického nářadí napájeného z akumulátorů by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko vzniku požáru, riziko úniků kapaliny z akumulátorů, riziko poranění nebo způsobení hmotných škod.
• S ohledem na Vaši bezpečnost i bezpečnost okolních osob si před provozem nářadí přečtěte tento návod k použití.
• Před zahájením obsluhy se ujistěte, zda víte, jak se nářadí v případě nebezpečí vypíná.
• Uschovejte tento návod pro případné další použití.

Všeobecné

1. Pracujte s ohledem na okolní prostředí

Nevystavujte nářadí dešti. Nepracujte s nářadím v prostředí s vysokou vlhkostí. Zajistěte si kvalitní osvětlení pracovní plochy. Nepoužívejte nářadí tam, kde hrozí riziko vzniku požáru nebo exploze, napřiklad v blízkosti hořlavých kapalin nebo plynů. Pracovní prostor vyčistěte od odpadku a překážek.

2. Udržujte děti mimo dosah nářadí

Nedovolte dětem, nepovolaným osobám a zvířatům pohybovat se v pracovním prostoru a dotýkat se nářadí.

3. Vhodně se oblékejte

Nenoste volný oděv nebo šperky, protože by mohly být zachyceny pohyblivými částmi nářadí. Pracujete-li venku, používejte pokud možno gumové rukavice a neklouzavou obuv. Máte-li dlouhé vlasy, používejte vhodnou pokrývku hlavy.

4. Ochrana obsluhy

Používejte vždy ochranné brýle. Pokud se při práci vytváří prach nebo odlétávají-li drobné částice, používejte masku nebo prachový fi ltr. Při nadměrné hlučnosti používejte vhodnou ochranu sluchu.

5. Zamezte přepracování.

Při práci vždy udržujte vhodný a pevný postoj.

6. Bud'te stále pozorní

Stále sledujte, co děláte. Pracujte s rozvahou. Pokud jste unaveni, práci přerušte.

7. Upněte si řádně obrobek

K připevnění obrobku používejte svorky nebo svěrák. Je to bezpečnější a umožňuje to obsluhu nářadí oběma rukama.

8. Odklizení seřizovacích přípravků a klíčů

Před prací s nářadím vždy zkontrolujte, zda jsou z něho odstraněny utahovací a seřizovací klíče.

9. Používejte pouze vhodné nářadí.

Použití tohoto nářadí je popsáno v tomto návodu. Nepřetěžujte malá nářadí nebo přídavná zařízení při práci, která je určena pro výkonnější nářadí. Práce je účinnější a bezpečnější, pokud používáte nářadí a nástroje k účelům, k nimž jsou určeny. Nářadí nepřetěžujte.

Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může zapřičinit poranění obsluhy.

10. Zkontrolujte poškozené části

Před započetím práce zkontrolujte, zda je nářadí v pořádku. Zkontrolujte vychýlení a uložení pohybujících se části, opotřebení jednotlivých části, poškození ochranných krytů a spínačů a další prvky, které mohou ovlivnit správný chod nářadí. Zajistěte, aby byl chod nářadí zcela v pořádku a aby nářadí správně plnilo funkci ke které je určeno. Jestlíže je nářadí nebo jeho jakákoliv jeho část poškozena, nepoužívejte jej. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Vadné nebo poškozené díly přenechejte k opravě autorizovanému servisu. Nikdy neprovádějte žádné opravy sami.

11. Vyjmutí akumulátoru

Jestliže to konstrukce umožňuje, vyjimejte akumulátor vždy před prováděním výměny jakéhokoliv dílu nářadí nebo příslušenství, před prováděním údržby a v případě, nebudete-li nářadí delší dobu používat.

12. Zabraňte nechtěnému spuštění nářadí.

Nepřenášejte nářadí s prstem na hlavním spínači.

Při vkládání akumulátoru do nářadí se ujistěte, zda je toto nářadí vypnuto.

13. S napájecím kabelem zacházejte opatrně

Nepřenášejte nabíječku za přívodní kabel a netahejte za kabel při odpojování nabíječky ze sítě. Kabel pokládejte tak, aby nepřecházel přes ostré hrany nebo horké a mastné povrchy.

14. Uskladnění nářadí.

Pokud nářadí nepoužíváte, skladujte jej na suchém, uzavřeném místě, mimo dosah dětí.

15. Péče o nářadí.

Ostří nástrojů udržujte nabroušené a čisté, docílíte tím bezpečnější provoz a vyšší výkonnost. Dodržujte všechny pokyny pro provádění údržby a pro výměnu příslušenství. Rukojeti a vypínače udržujte suché, čisté a zbavené mastnot.

16. Opravy

Toto elektrické nářadí odpovídá platným bezpečnostním normám. Opravy by měly být prováděny kvalifi kovanými servisními mechaniky s použitím originálních náhradních dílů; v ostatních případech může dojít k nebezpečnému ohrožení uživatele.

Další bezpečnostní pokyny pro akumulátory a nabiječky

Akumulátory

• Nikdy se nepokoušejte z žádného důvodu narušit obal akumulátoru.
• Nevystavujte akumulátor vlhkosti.
• Neskladujte v prostorách, kde může teplota přesáhnout 40 °C.
• Dobíjejte pouze při okolní teplotě 4 až 40 °C.

• Akumulátor dobíjejte pouze originální nabíječkou dodávanou spolu s nářadím.

• Při likvidaci akumulátorů se řídte pokyny uvedenými v kapitole "Ochrana životního prostředí".

• V extrémních podmínkách může docházet k úniku kapaliny z akumulátoru.

Pokud se na povrchu akumulátoru objeví kapalina, postupujte následovně:

- Opatrně kapalinu setřete hadříkem.

Dbejte na to, aby nedošlo k potřísnění pokožky kapalinou.

• Dojde-li ke kontaktu kapaliny s pokožkou nebo zasáhne-li kapalina oči, postupujte podle níže uvedených pokynů.
• Varování! Kapalina v akumulátoru je 25 – 30% roztok hydroxidu draselného, který je velmi nebezpečný. Zasažené místo ihned opláchněte vodou. Neutralizujte slabou kyselinou, např. citrónovou šťávou nebo octem. V případě zasažení očí vymývejte proudem vody po dobu nejméně 10 minut. Vyhledejte ihned lékařskou pomoc.
• Nevhazujte akumulátor do ohně.
• Nepokoušejte se nabíjet poškozený akumulátor.

Nabíječky

• Používejte nabíječku Black & Decker pouze k nabíjení akumulátoru, který byl dodán s nářadím. Ostatní akumulátory mohou prasknout, způsobit poranění nebo jiné škody.
• Nepokoušejte se nabíjet akumulátory, které nejsou k nabíjení určeny.
• Poškozené kabely ihned vyměňte.
  • Nevystavujte nabíječku vlhkosti.
• Nesnažte se otevřít obal nabíječky.
• Nesnažte se proniknout do nabíječky.

Nabíječka je určena pouze pro použití ve vnitřních prostorách.

Doplňující bezpečnostní pokyny

• Varování! Nářadí může způsobit vážný úraz.
• Nikdy nedovolte pracovat s nářadím dětem.
• Nářadí používejte pouze za denního světla nebo při dobrém umělém osvětlení.
• Ruce i nohy držte z dosahu řezacího ústrojí, obzvláště při spouštění motoru.
• Ujistěte se, zda znáte způsob, jak v případě nouze nářadí rychle zastavíte.

Před použitím nářadí pročtěte pečlivě tento návod.

Varování! Řezací ústrojí dobíhá ještě po vypnutí motoru.

Při práci s nářadím používejte bezpečnostní nebo ochranné brýle.

Při práci se zařízením používejte ochranu sluchu.

Při práci se zařízením používejte pracovní rukavice.

Nářadí nevystavujte dešti nebo prostředí s vysokou vlhkostí.

• Nikdy se nedotýkejte nožů, pokud je nářadí v chodu.
• Nikdy se nepokoušejte zastavit dobíhající nože.
• Nepokládejte nářadí na zem, dokud se nože zcela nezastaví.
• Pravidelně kontrolujte opotrebení či poškození nožů. V případě poškození či opotrebení nožů nářadí dále nepoužívejte.
• Při stříhání zabraňte kontaktu nožů s tvrdými předměty (např. kovová vedení, ploty, zábradlí). Pokud k takovému kontaktu dojde, vypněte ihned přístroj a zkontrolujte, zda nedošlo k jeho poškození.
• Začne-li nářadí nadměrně vibrovat, ihned jej vypněte a zkontrolujte, zda nedošlo k jeho poškození.
• Dojde-li k zaseknutí nářadí, ihned vypněte hlavní spínač.
• Po skončení práce nasad'te na lištu nůžek ochranné pouzdro.

Při ukládání nářadí zkontrolujte, zda nože nejsou obnaženy.

• Při práci s nářadím zkontrolujte, zda jsou řádně připevněny všechny kryty. Nikdy nepracujte s nekompletním nebo neodborně upraveným nářadím.
• Pozor na padající úlomky při práci ve vyšších částech živého plotu.
• Při práci s nářadím zaujměte vždy pevný a bezpečný postoj, zvláště pokud stojíte na schůdkách nebo na žebříku.

Elektrická bezpečnost

Vaše nabíječka je určena pro provoz pouze pod určitým napětím.

Vždy zkontrolujte, zda napětí v síti odpovídá napětí na výkonovém štítku.

Vaše nabíječka je opatřena dvojitou izolací v souladu s normou EN 60335; z tohoto důvodu není nutná ochrana zemněním.

• Toto nářadí není určeno k použití mládeži či slabými osobami bez dozoru. Děti musí být pod dozorem, aby si s nářadím nehrály.
• Poškozený napájecí kabel musí být vyměněn výrobcem nebo zástupcem autorizovaného servisu fi rmy Black & Decker.

Popis

1. Hlavní spínač (Zapnuto / Vypnuto)
2. Odjišťovací tlačítko
3. Tlačítko uvolnění pilového listu
4. Prořezávací čepel (GL602/GL605)
5. Střihací čepel (GS721/GL605)

Kompletace

Varování! Při kompletaci dejte pozor, aby nedošlo k náhodnému spuštění nářadí.

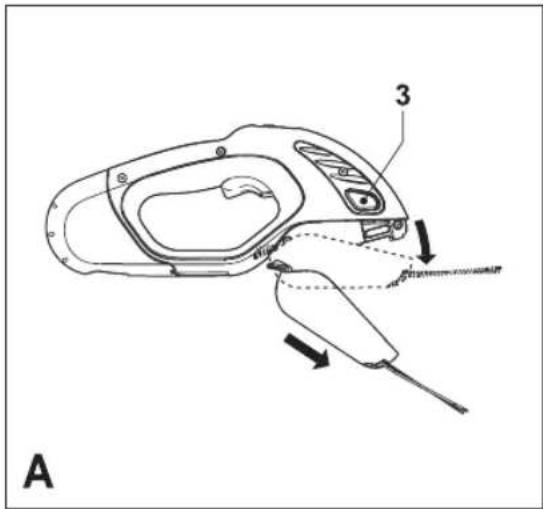

GL605 - Upevnění a sejmutí čepele (obr. A)

Prořezávací čepel (4) je určena ke zkracování trávy a odřezávání plevele. Stříhací čepel (5) je určena ke stříhání živých plotů a křovin.

• Chcete-li čepel nasadit, srovnejte ji s výřezem na nářadí. Nasuňte čepel do výřazu na nářadí a zatlačte na ni tak, aby došlo k jejímu zacvaknutí ve správné poloze.
• Čepel vyjmete tak, že stlačíte současně dvě uvolňovací tlačítka (3) a čepel vysunete z výřezu ven.

Použití

Varování! Nechejte nářadí pracovat vlastním tempem. Zamezte přetěžování nářadí.

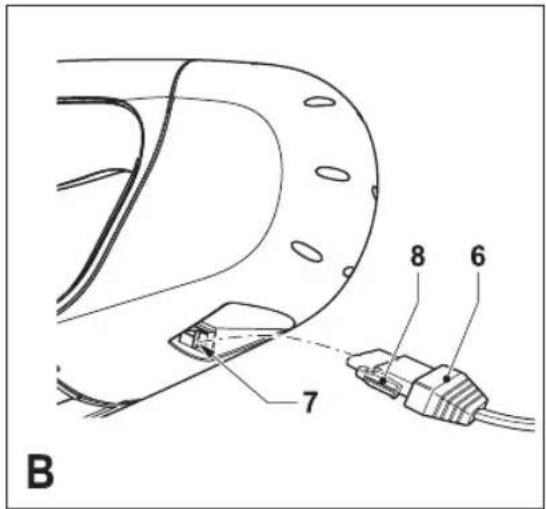

Nabíjení akumulátoru (obr. B)

Akumulátor je nutné nabít před prvním použitím a pokaždé, když jeho výkon poklesne a není možné provádět práce, jež lze provádět při plném nabití. Nabíjite-li akumulátor poprvé nebo po dlouhodobém uskladnění, dojde k jeho nabití zhruba na 80% celkové kapacity. Plné kapacity dosáhne až po několika cyklech nabití a vybití. Při nabíjení se akumulátor může zahřívat; jde o běžný jev, který neznamená žádnou závadu.

Varování! Nenabíjejte akumulátor při teplotách pod 4 °C nebo nad 40 °C. Doporučená teplota při nabíjení: přibližně 24 °C.

• Připojte zástrčku nabíječky (6) ke konektoru (7) umístěném v zadní části nářadí.
• Nabíječku zasuňte do síťové zásuvky ve zdi. Nabíječku zapněte.

Akumulátor může být k nabíječce připojen libovolně dlouhou dobu.

- Pokud chcete nářadí používat, stiskněte západku (8) tak, aby bylo možné vytáhnout konektor nabíječky z nářadí a nabíječku odpojte.

Ke zvýšení životnosti akumulátoru se doporučuje ponechat akumulátor v nabíječce po celou dobu, kdy nářadí nepoužíváte. Při plně nabitém akumulátoru je spotřeba nabíječky zanedbatelná.

Zapnutí a vypnutí

Zapnutí

• Stlačte odjišťovací tlačítko (2) palcem směrem vzad a současně stiskněte hlavní spínač (1).
  • Odjišťovací tlačítko uvolněte.

Vypnutí

• Uvolněte hlavní spínač (1).

Varování! Nikdy se nepokoušejte spínač zajistit v poloze zapnuto.

Rady k optimálnímu využití

Stříhání trávy

• Chcete-li dosáhnout optimálních výsledků, sekejte pouze suchou trávu.

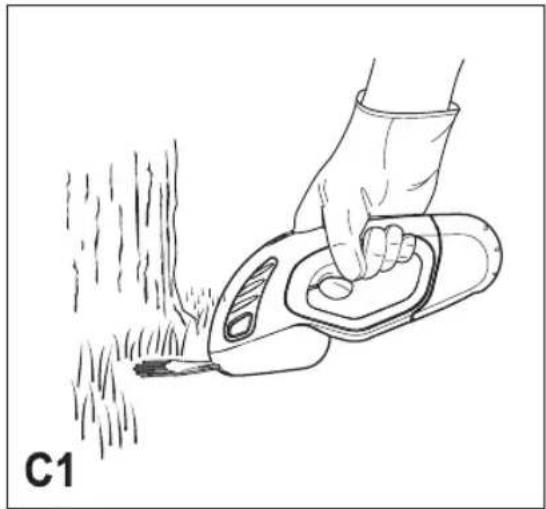

• Nářadí uchopte způsobem znázorněným na obr. C1 - C3. Druhou ruku držte z dosahu čepele.

Udržujte stabilní postoj tak, abyste neuklouzli. Zamezte přepracování.

• Pokud sečete vysokou trávu, pracujte po částech od shora dolů. Trávu sekejte po krátkých kouscích.
• Nářadí držte z dosahu tvrdých předmětů a křehkého porostu.
• Pokud nářadí zpomalí chod, snižte jeho zatížení.
• Při sestřihávání těsně u země nářadí lehce skloňte.

Stříhání živých plotů

• Nakloňte mírně nářadí (asi pod úhlem 15° vzhledem k linii řezu) tak, aby se špičky nožů lehce dotýkaly živého plotu (obr. D1). Tak bude střihání mnohem účinnější.
• Začněte stříháním horní části. Držte nářadí v požadovaném náklonu a posouvejte jej plynule podél linie řezu (obr. D2). Oboustranná čepel umožňuje provádění řezu v obou směrech.

- Chcete-li dosáhnout velmi přesného řezu, natáhněte po celé délce živého plotu strunu v požadované výšce.

Strunu použijte jako vodítko a řez provádějte těsně nad ní.

- Pro vytvoření rovných bočních ploch stříhejte od spodní části plotu směrem vzhůru.

Mladší větvičky se při stříhání směrem dolů ohýbají a poté způsobují mělké prohlubně v ploše řezu.

- Dávejte pozor na výskyt cizích předmětů v linii řezu. Obzvláště se vyhýbejte tvrdým předmětům, jako jsou kovová vedení, ploty a zábradlí, neboť může dojít ke zničení nožů.

• Nože pravidelně mazejte.

Pokyny ke stříhání (Velká Británie & Irsko)

• Střihání živých plotů a opadavých křovin (co mají každý rok nové listí) provádějte v červnu a v říjnu.
• Neopadavé křoviny stříhejte v dubnu a v srpnu.
• Jehličnany a jiné rychle rostoucí křoviny stříhejte každých šest týdnů od května až do října.

Pokyny ke stříhání (Austrálie & Nový Zéland)

- Stříhání živých plotů a opadavých křovin (co mají každý rok nové listí) provádějte v prosinci a v březnu.

- Neopadavé křoviny stříhejte v září a v únoru.

- Jehličnany a jiné rychle rostoucí křoviny stříhejte každých šest týdnů od října až do března.

Údržba

Vaše nářadí Black & Decker bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Rádná péče o nářadí a jeho pravidelné čištění vám zajistí jeho bezproblémový chod.

Vaše nabíječka nevyžaduje žádnou údržbu kromě pravidelného čištění.

Varování! Před prováděním jakékoliv údržby nářadí vypněte a odpojte napájecí kabel od sítě. Před čištění odpojte nabíječku vždy od sítě.

- Větrací otvory Vašeho nářadí pravidelně čistěte měkkým kartáčem nebo suchým hadříkem.

• Pomocí vlhkého hadříku pravidelně čistěte kryt motoru.
  K čištění nepoužívejte čistící prostředky s obsahem brusných částic a rozpouštědla.
• Po práci vždy řádně nože vyčistěte. Po vyčištění naneste na nože tenkou vrstvu motorového oleje, zabráníte tím vzniku koroze.

Uložení

Pokud nebude několik měsíců použito, nejvhodněji bude ponechat akumulátor připojen k nabíječce. V opačném případě postupujte následovně:

• Akumulátor plně nabijte.
- Nářadí skladujte na bezpečném a suchém místě. Skladovací teplota musí být v rozsahu od +5 °C do +40 °C.
- Pred použitím nářadí, které bylo delší dobu uloženo, znovu plně nabijte akumulátor.

Ochrana životního prostředí

Tříděný odpad. Tento výrobek nesmí být vyhozen do běžného domácího odpadu.

Až přijde den, kdy váš výrobek Black & Decker již nebudete potřebovat nebo uplyne doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Přístroj zlikvidujte v tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní nařízení mohou obsahovat opatření pro třídění odpadů z domácích elektrických zařízení v místních sběrných dvorech nebo u dodavatele při zakoupení nového výrobku.

Po ukončení životnosti výrobků Black & Decker poskytuje společnost Black & Decker možnost recyklace těchto výrobků. V rámci této výhodné služby vrat'te vaše nářadí kterékoliv autorizované servisní pobočce Black & Decker, kde bude toto nářadí shromážděno a s ohledem na životní prostředí recyklováno.

Misto vaši nejbližší autorizované servisní pobočky Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně této příručky. Přehled autorizovaných servisních dílen Black & Decker a rovněž další informace můžete nalézt také na internetové adrese:

www.2helpU.com

Akumulátory Black & Decker lze mnohokrát opakovaně nabíjet. Po ukončení jejich životnosti je zlikvidujte tak, aby nedošlo k ohrožení životního prostředí.

Akumulátor je umístěn pod zadní části přístroje.

• Odjistěte západky (10) přidržující kryt akumulátoru.
• Ze zadní strany sejměte kryt (11).
  • Vyjměte akumulátor
• Umistěte akumulátory do vhodného balení, které zajistí, aby nemohlo dojít ke zkratování jejich kontaktů.
• Akumulátor prosím odevzdejte ve značkovém servisu nebo v místní recyklační stanici.

Varování! Jestliže je akumulátor již jednou vyjmut, nemůže být do nářadí opětovně připojen.

Technické údaje

	GL602	GS721		GL605
Napájecí napětí V	_DC	4,8		6,0	7,2
Frekvence kmitů nože (naprázdno)	min ^1	800		800	800
Délka nože	cm	10		10	10
Rozestup nožů	mm	23		23	23
Doba zastavení nože	s	< 0,5		< 0,5	< 0,5
L_pA (akustický tlak) dB(A) -			72	69
L_WA (akustický výkon)	dB(A)	87*	90**		88*: 88**
L_WA (zaručená)	dB(A)	-	87		81
Vibrace přenášené na obsluhu	m/s ^2	< 2,5	< 2,5	< 2,5
Hmotnost	kg	2,2	2,2		2,2

* Podle N 238
** Podle EN 774

Nabíječka

Napájecí napětí	V	AC	230
Přibližná doba nabíjení		hod	12
Hmotnost		kg	0,15

ES Prohlášení o shodě

GL602/GS721/GL605

Black & Decker prohlašuje, že tyto výrobky odpovídají normám: 98/37/EC, 89/336/EEC, 73/23/EEC, EN 60335, EN60335, EN 774 CEN/1C144/N238

Kevin Hewitt

Ředitel oddělení

spotřebitelské techniky

DL16 6JG, Velká Británie

1-12-2005

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obratte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personal poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.

- Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.

Black & Decker Trading s.r.o.

Klášterského 2

143 00 Praha 4 - Modřany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

Právo na případné změny vyhrazeno.

02/2009

BLACK & DECKER TRADING S.R.O.

Klášterského 2

143 00 Praha 412 – Modřany

Česká Republika

Tel.: [phone]

00420 2 417 76 655,6 Fax: [phone]

Servis: 00420 2 444 03 247

www.blackanddecker.cz

www.dewalt.cz

[e-mail]

BAND SERVIS

K Pasekám 4440

760 01 Zlín

Tel.: [phone],1 Fax: [phone]

www.bandservis.cz

[e-mail]

BLACK & DECKER SLOVAKIA S.R.O.

Stará Vajnorská cesta 8

831 04 Bratislava

Slovenská republika

Tel.: [phone],3 Fax: [phone]

www.blackanddecker.sk

www.dewalt.sk

[e-mail]

BAND SERVIS

Paulínska 22

917 01 Trnava

Tel.: [phone] Fax: [phone]

www.bandservis.sk

[e-mail]

BAND SERVIS

Južná trieda 17

040 01 Košice

Dokumentace záruční opravy

Záznamy o záručných opravách

CZ Číslo Datum příjmu Datum zakázky			Číslo zakázky Závada Razítko			Podpis
H Sorszám Bejele		ntés idópontja Javítási	idópont Javitási		munkalapszám	Hiba jellegoka
Jótállás új határideje
PL Nr.	Data zgłoszenia Data naprawy Nr. zlecenia Przebieg					Stempel Podpis
SK Číslo dodávky		Dátum nahlásenia	Dátum opravy		Číslo objednávky	Popis poruchy
