NÁVOD K OBSLUZE MTSS11 BLACK & DECKER

Upozornění! Určeno pro kutily.

588778-66 CZ

Přeloženo z původního návodu

www.blackanddecker.eu

MTSS11

Vaše víceúčelové nářadí Black & Decker je určeno k široké škále svépomocných prací. Při použití hlavy pro nůžky na trávu/nůžky na živé ploty (MTSS11) je toto nářadí určeno pro střihání trávy, živých plotů, křovin a ostružiníků. Toto nářadí je určeno pouze pro spotřebitelské použití.

Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro práci s elektrickým nářadím

Varování! Přečtěte si všechny bezpečnostní pokyny a bezpečnostní výstrahy. Nedodržení níže uvedených varování a pokynů může vést k způsobení úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění.

Varování! Před použitím tohoto příslušenství si přečtěte všechny bezpečnostní výstrahy a všechny pokyny dodané s vaším elektrickým nářadím (MT143, MT108 nebo MT18). Nedodržení uvedených varování a pokynů může vést k úrazu elektrickým proudem, požáru a vážnému zranění.

Veškerá bezpečnostní varování a pokyny uscho-vejte pro připadné další použití. Termín „elektrické nářadí“ ve všech upozorněních odkazuje na vaše nářadí napájené ze sítě (je opatřeno napájecím kabelem) nebo nářadí napájené baterii (bez napájecího kabelu).

Varování! Další bezpečnostní pokyny týkající se nůžek na živý plot

Udržujte všechny části vašeho těla mimo dosah řezných nožů. Jsou-li nože v chodu, neodstraňujte odřezaný materiál nebo žezaný materiál nepřidržujte. Při odstraňování zaseknutého materiálu se ujistěte, zda je spínač v poloze vypnuto. Chvilková nepozornost při práci s tímto nářadím může přivodit vážné zranění.
Přenášejte nůžky na živé ploty za rukojeť a se zastavenými noži nůžek. Při přepravě nebo při uložení vždy nasadťte na nožovou lištu ochranné pouzdro. Správná manipulace s nůžkami na živé ploty snižuje možnost úrazu způsobeného nožovou lištou.
Držte elektrické nářadí pouze za izolované rukojeti, protože může dojít ke kontaktu nožů nůžek se skrytým napájecím kabelem. Při kontaktu s „živým“ vodičem budou neizolované kovové části nářadí také „živé“, a tak může dojít k úrazu obsluhy elektrickým proudem.
Udržujte kabel v bezpečné vzdálenosti od pracovního prostoru. Během práce může dojít k ukrytí napájecího kabelu uvnitř keře a k jeho následnému přestřížení.
♦ V tomto návodu je popsáno určené použití tohoto nářadí. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může předsta-

vovat riziko zranění obsluhy nebo riziko způsobení hmotných škod.

Před zahájením práce vždy zkontrolujte, zda se v živém plotu nebo v pracovním prostoru nevyskytují cizí předměty.
♦ Pokud jste s nůžkami na živé ploty ještě nikdy nepracovali, kromě prostudování tohoto návodu k obsluze ještě vyhledejte zkušeného uživatele tohoto nářadí, který vám poskytne praktické rady.

♦ Je-li toto nářadí v chodu, nikdy se nedotýkejte pohybujících se nožů.

♦ Nikdy se nepokoušejte zastavit pohybující se nože nůžek silou.

♦ Nepokládejte toto nářadí na zem, dokud se nože nůžek zcela nezastaví.
♦ Provádějte pravidelnou kontrolu nožů, zda nejsou poškozeny nebo opotřebovány. Jsou-li nože poškozeny, s nářadím nepracujte.
Při stříhání dávejte pozor, abyste nestříhali do tvrdých předmětů (například kovové dráty, zábradlí). Dojde-li k náhodnému kontaktu s takovým předmětem, okamžitě vypněte nářadí a zkontrolujte, zda nedošlo k jeho poškození.

Začne-li nářadí neobvykle vibrovat, okamžitě jej vypněte a zkontrolujte, zda nedošlo k jeho poškození.

♦ Dojde-li k zaseknutí nářadí, ihned jej vypněte.

Po ukončení práce nasadte na nožovou lištu dodávané ochranné pouzdro. Nářadí uložte a ujistěte se, zda není odkryta nožová lišta.

♦ Před použitím nářadí vždy zajistěte, aby byly všechny kryty na svých místech. Nikdy se nepokoušejte používat nářadí, které je nekompletní nebo na kterém jsou provedeny neschválené úpravy.

♦ Nikdy nedovolte dětem používat toto nářadí.

♦ Při stříhání vyšších částí živých plotů dávejte pozor na padající ústřížky.

Varování! Další bezpečnostní pokyny týkající se nůžek na trávu

♦ Nikdy nedovolte, aby s tímto výrobkem pracovaly děti nebo osoby, které nejsou seznámeny s těmito pokyny. Místní předpisy mohou omezovat věk osoby používající toto zařízení.
♦ Nezapomeňte, že obsluha nebo uživatel odpovídají za nehody nebo rizika, která hrozí jiným osobám nebo jejich majetku.
♦ Nikdy nepoužívejte toto zařízení, pokud se v jeho blízkosti nachází osoby, a to zejména děti nebo domácí zvířata.

♦ Používejte tento výrobek pouze během dne nebo při kvalitním osvětlení.

Dávejte pozor, aby vám nože nůžek nezpůsobily zranění nohou nebo rukou. Zapínejte motor pouze v případě, jsou-li vaše ruce a nohy v bezpečné vzdálenosti od nožů nůžek.

Vždy zajistěte, aby byly větrací drážky na nářadí stále čisté a zbavené nečistot.

♦ Používejte pouze příslušenství a náhradní díly doporučené výrobcem.

♦ Provádějte pravidelnou kontrolu a údržbu tohoto nářadí. Svěřte opravu tohoto nářadí pouze autorizovanému servisu.

Varování! Kontakt nebo vdechování prachu a pilin, které vznikají při práci s nářadím, může ohrozit zdraví pracovníka i okolo stojících osob. Používejte masku proti prachu určenou speciálně na ochranu před toxickým prachem a podobnými látkami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru.

Štítky na nářadí

Na tomto nářadí jsou následující piktogramy:

Varování! Z důvodu snížení rizika způsobení úrazu si uživatel musí přečist tento návod k obsluze.

Při práci s tímto nářadím používejte ochranné brýle.

Nevystavujte toto nářadí dešti nebo prostředí s vysokou vlhkostí.

Dávejte pozor na ostré nože. Po vypnutí motoru se budou nože ještě chvíli pohybovat.

Dávejte pozor na odlétávající předměty. Udržujte ostatní osoby v bezpečné vzdálenosti.

Směrnice 2000/14/EC týkající se zaručeného akustického výkonu.

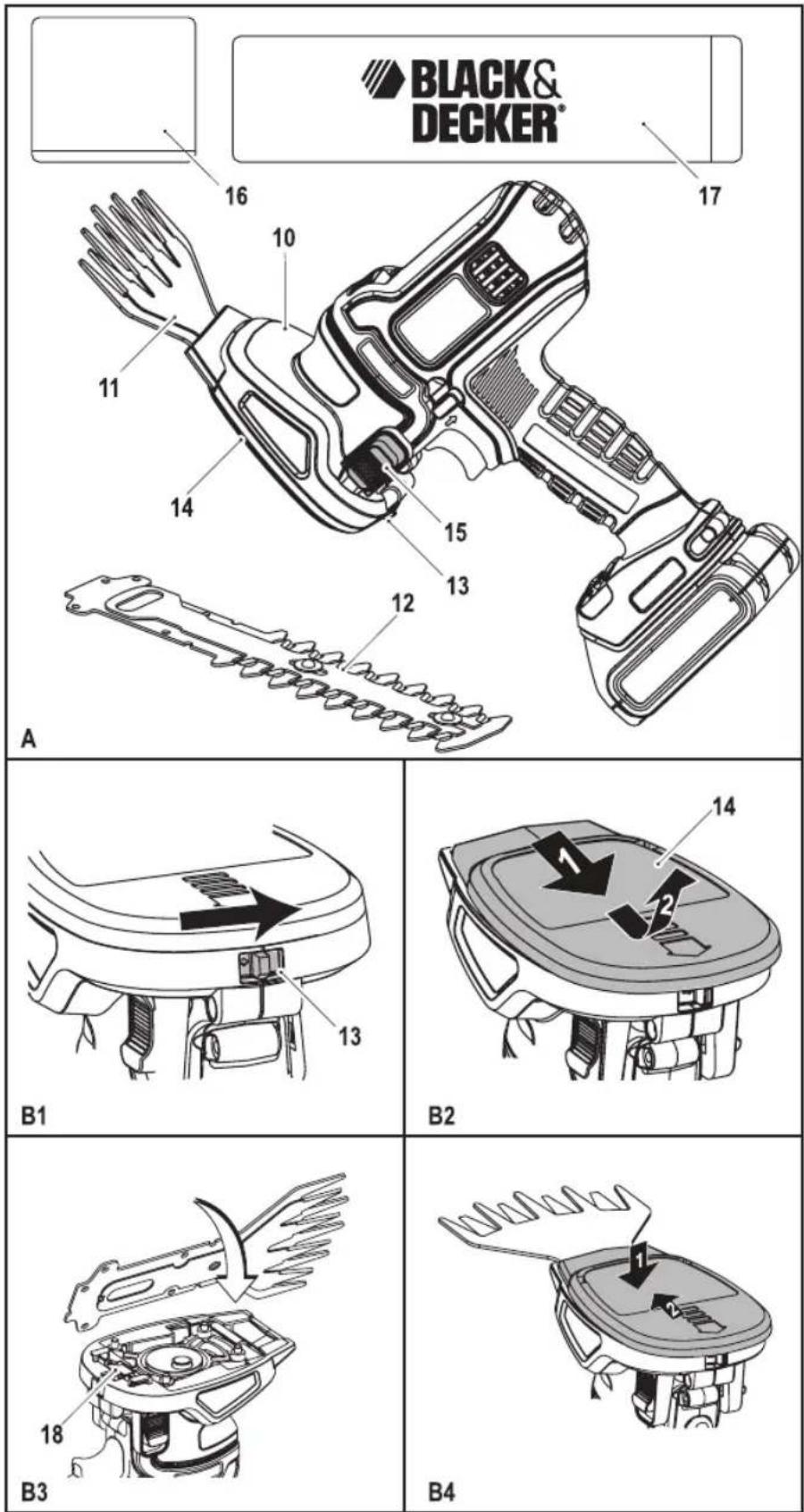

Popis (obr. A)

Je zobrazen model MT143. Pro použití s touto hlavou jsou k dispozici i jiná nářadí.

Toto nářadí se skládá z některých nebo ze všech následujících částí.

1. Hlava pro nůžky na trávu/nůžky na živé ploty
2. Nůžky na trávu
3. Nůžky na živé ploty
4. Uvolňovací tlačítko
5. Kryt nožů
6. Odjišťovací tlačítko
7. Kryt pro nůžky na trávu
8. Kryt pro nůžky na živé ploty

Sestavení

Varování! Před prováděním jakéhokoli z následujících úkonů vyjměte z nářadí baterii a ujistěte se, zda jsou nože nůžek zcela zastaveny. Po použití mohou být nože nůžek horké.

Nasazení a sejmutí hlavy nůžek (obr. B1 - B4)

Nůžky na trávu (11) jsou určeny pro stříhání trávy a plevelů. Nůžky na živé ploty (12) jsou určeny pro stříhání živých plotů a keřů.

Sejměte kryt nožů.

♦ Držte nářadí dále od těla.
♦ Stiskněte a držte uvolňovací tlačítko (13) ve směru šipky (obr. B1).
Posuňte kryt nožů (14) směrem dozadu a nahoru (obr. B2).
♦ Nasadte nože na kolíky (obr. B3).

Poznámka: Upínací magnet (18) bude zajišťovat upevnění nožů k hlavě pro nůžky na trávu/nůžky na živé ploty.

♦ Nasadte zpět kryt nožů (14) a posuňte jej směrem dopředu tak, aby došlo k jeho řádnému usazení a zajištění (obr. B4).

Poznámka: Při nasazování krytu nožů musí být provedeno srovnání nožů s hnacím kolíkem a srovnání zadní části nožů s upínacím magnetem (18).

Použití

Zapnutí a vypnutí

Poznámka: Ujistěte se, zda není posuvný přepínač pro chod vpřed/vzad (2) v zajištěné poloze.

♦ Chcete-li nářadí zapnout, stiskněte odjišťovací tlačítko (15) a potom stiskněte spínač s plynulou regulací otáček (1). Toto nářadí by mělo vždy pracovat v maximálních otáčkách.
♦ Uvolněte odjišťovací tlačítko.
♦ Chcete-li nářadí vypnout, uvolněte spínač s plynu-lou regulací otáček.

Rady pro optimální použití

Stříhání trávy

♦ Chcete-li dosáhnout optimálních výsledků, stříhejte pouze suchou trávu.

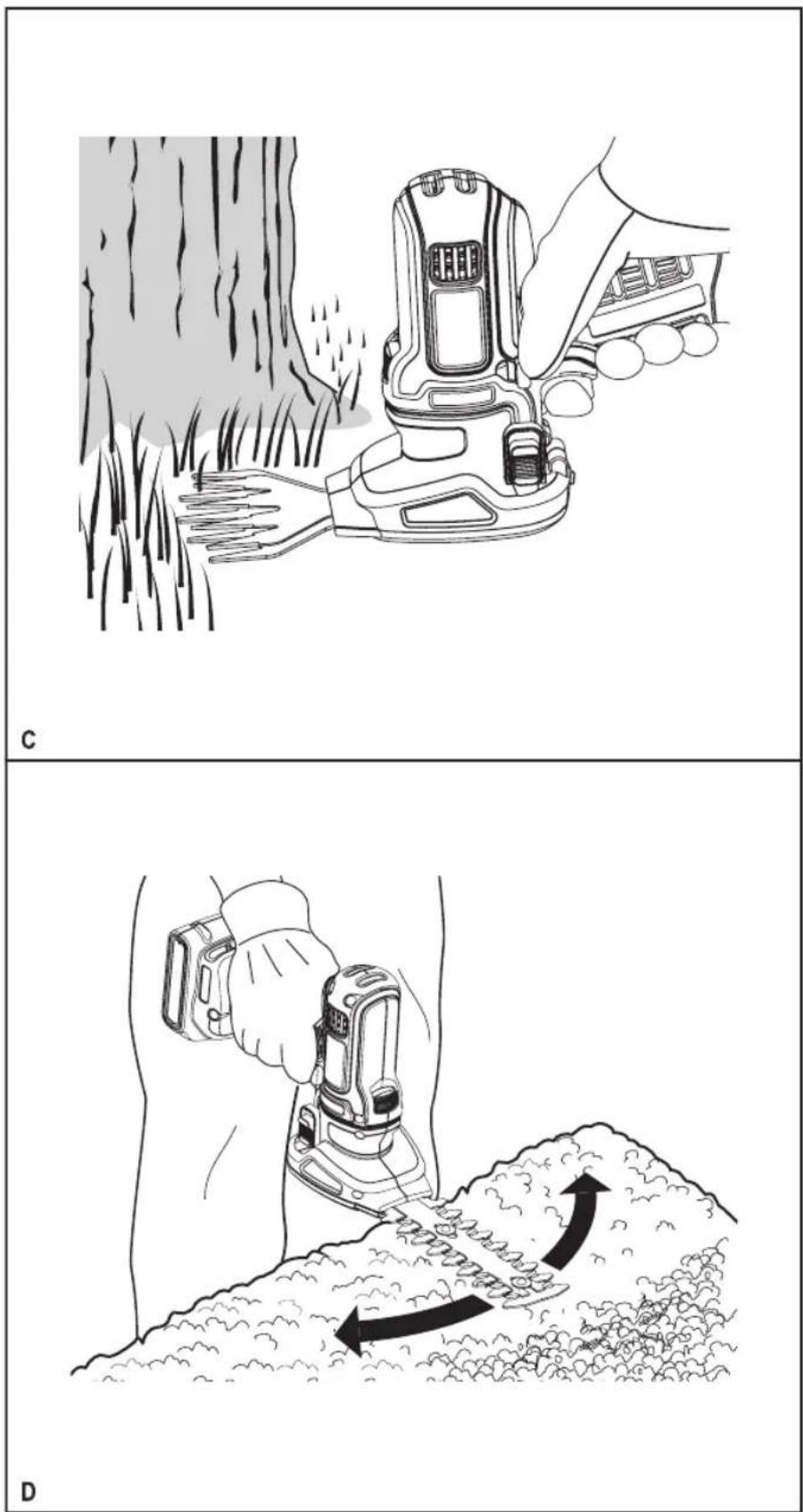

Držte nářadí jako na obr. C. Udržujte druhou ruku v bezpečné vzdálenosti od nožů nůžek. Udržujte stabilní pracovní polohu a dávejte pozor, abyste neuklouzli. Nepřekážejte sami sobě.
♦ Střiháte-li vysokou trávu, pracujte postupně od horní části. Střihejte trávu po malých částech.
♦ Dbejte na to, aby se nářadí nedostalo do kontaktu s tvrdými předměty nebo choulostivými rostlinami.
♦ Začnou-li otáčky nářadí klesat, snižte jeho zátěž.
♦ Při střihání těsně u země nářadí lehce skloňte.

Stříhání živých plotů

Nářadí mírně nakloňte (n úhlu až 15° vzhledem k rovině střihání) tak, aby hroty nožů směřovaly mírně směrem k živému plotu (obr. D). Tím dosáhnete vyšší účinnosti střihu nožů.
Zahajte stříhání od horní části živého plotu. Držte nářadí v požadovaném úhlu a rovnoměrně pohybujte s nářadím v rovině stříhání (obr. E). Oboustranná nožová lišta vám umožňuje provádět stříhání v jakémkoli směru.
♦ Chcete-li dosáhnout velmi přesného stříhu, napněte po celé délce živého plotu v požadované výšce provázek. Provázek použijte jako vodítko a provádějte střih těsně nad ním.

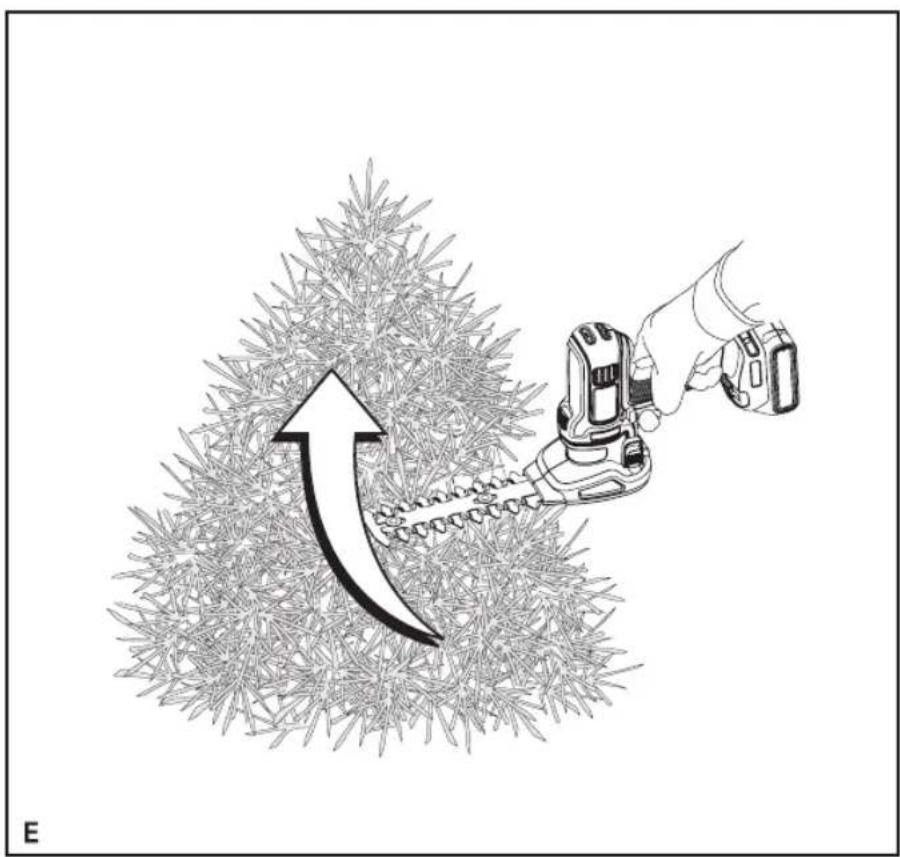

♦ Provádějte střih ve směru růstu směrem ze zdola nahoru, abyste dosáhli zcela plochých boků živého plotu. Mladší výhonky se při střihání směrem

dolů vychylují ven, a tak vznikají v živém plotu při stříhání prohlubně.

Dávejte pozor, abyste zabránili kontaktu z cizími předměty. Vyvarujte se zejména kontaktu s tvrdými předměty, jako jsou kovové dráty a zábradlí, protože by mohlo dojít k poškození nožů.
♦ Provádějte pravidelné mazání nožů.

Pokyny pro stříhání (Velká Británie a Irsko)

♦ Živé ploty a keře se sezónními listy (nové listy každý rok) stříhejte v červnu a rříjnu.
♦ Stále zelené dřeviny stříhejte v dubnu a srpnu.
♦ Jehličnany a další rychle rostoucí keře stříhejte od května do října každých šest týdnů.

Pokyny pro stříhání (Austrálie a Nový Zéland)

♦ Živé ploty a keře se sezónními listy (nové listy každý rok) stříhejte v prosinci a březnu.
♦ Stále zelené dřeviny stříhejte v září a únoru.
♦ Jehličnany a další rychle rostoucí keře stříhejte od října do března každých šest týdnů.

Technické údaje

MTSS11(14,4 V) (H1) (Max) (H1)		MTSS11
Otáčky naprázdno min	-1	2 300	2 800
Délka nožů (nůžky na trávu)	cm	10	10
Rozteč nožů (nůžky na trávu)	mm	23	23
Délka nožů (nůžky na živé ploty)	cm	15	15
Rozteč nožů (nůžky na živé ploty)	mm	8	8
Doba zastavení nožů	s	< 1	< 1
Hmotnost	kg	1,57	1,68

Hodnota akustického tlaku:

Akustický tlak (L _pA ) 73 dB(A), odchylka (K) 3 dB(A),

Akustický výkon (L _WA ) 93 dB(A), odchylka (K) 3 dB(A)

Celková hodnota vibrací:

Vibrace (a) 3,8 m/s², odchylka (K) 1,5 m/s²

ES Prohlášení o shodě

SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ

NAŘÍZENÍ TÝKAJÍCÍ SE VNĚJŠÍHO HLUKU

MTSS11

Společnost Black & Decker prohlašuje, že produkty popsané v technických údajích splňují požadavky následujících norem: 2006/42/EC, EN60745-1, EN60745-2-15, EN60335-1, IEC60335-2-94.

2000/14/EC, zahradní nůžky, příloha V

Úroveň akustického výkonu podle normy (5) 2000/14/EC (článek 13):

L_WA (měřený akustický výkon) 93 dB(A) odchylka (K) 3 dB(A)

Tyto výrobky splňují také požadavky směrnic 2004/108/EC a 2011/65/EU. Chcete-li získat další informace, kontaktujte prosím společnost Stanley Europe na následující adrese nebo na adresách, které jsou uvedeny na zadní straně tohoto návodu.

Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti Black & Decker.

Kevin Hewitt

Viceprezident

mezinárodního oddělení

pro techniku

Black & Decker Europe,

Společnost Black & Decker je přesvědčena o kvalitě svých výrobků a nabízí mimořádnou záruku. Tato záruka je nabízena ve prospěch zákazníka a nijak neovlivní jeho zákonná záruční práva. Tato záruka platí ve všech členských státech EU a evropské zóny volného obchodu EFTA.

Objeví-li se na výrobku Black & Decker, v průběhu 24 měsíců od zakoupení, jakékoli materiálové či výrobní vady, společnost Black & Decker garantuje ve snaze o minimalizování vašich starostí bezplatnou výměnu vadých dílů, opravu nebo výměnu celého výrobku za níže uvedených podmínek:

♦ Výrobek nebyl používán pro obchodní nebo profesionální účely a nedocházelo-li k jeho pronájmu.
Výrobek nebyl vystaven nesprávnému použití a nebyla zanedbána jeho předepsaná údržba.
♦ Výrobek nebyl poškozen cizím zaviněním.
♦ Opravy nebyly prováděny jinými osobami, než autorizovanými opraváři nebo mechaniky autorizovaného servisu Black & Decker.

Požadujete-li záruční opravu, budete muset prodejci nebo zástupci autorizovaného servisu předložit doklad o zakoupení výrobku. Místo nejbližšího autorizovaného servisu Black & Decker naleznete na příslušné adrese uvedené v tomto návodu. Seznam autorizovaných servisů Black & Decker a podrobnosti o poprodejním servisu naleznete také na internetové adrese: www.2helpU.com.

Navštivte prosím naše stránky

www.blackanddecker.co.uk a zaregistrujte zde váš nový výrobek Black & Decker, abyste mohli být informováni o nových výrobcích a speciálních nabídkách. Další informace o značce Black & Decker a o celé řadě našich dalších výrobků naleznete na adrese www.blackanddecker.co.uk.

STANLEY BLACK & DECKER CZECH REPUBLIC S.R.O.

Türkova 5b

149 00 Praha 4

Česká Republika

Tel.: [phone]

Fax: [phone]

Servis: 00420 244 403 247

www.blackanddecker.cz

[e-mail]

STANLEY BLACK & DECKER SLOVAKIA S.R.O.

Vysoká 2/b

811 06 Bratislava

Tel.: [phone]

Fax: [phone]

www.blackanddecker.sk

[e-mail]

BAND SERVIS

K Pasekám 4440

760 01 Zlín

Tel.: [phone],1

Fax: [phone]

www.bandservis.cz

[e-mail]

BAND SERVIS

Klášterského 2

140 00 Praha 4

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bandservis.cz

[e-mail]

BAND SERVIS

Paulínska 22

917 01 Trnava
