NÁVOD K OBSLUZE BDSL10 BLACK & DECKER

Upozornění! Určeno pro kutily.

Tato vodováha Black & Decker je určeno k usnadnění prací stanovením vodorovných, svislých linií, nebo linií pod úhlem 45° a zároveň lze toto nářadí použít jako pomocný prostředek při prénosu naměřených hodnot.

Tento výrobek je určen pouze pro spotřebitelské použití.

Bezpečnostní pokyny

• Varování! Při použití nářadí by měly být vždy dodržovány základní bezpečnostní pokyny, včetně následujících, abyste snížili riziko poranění nebo poškození materiálu.
• Před použitím tohoto výrobku si řádně prostudujte celý návod.
• Návod uschovejte pro příští potřebu.

Udržujte pracovní prostor v čistotě

Nepořádek na pracovišti nebo na pracovní ploše může vést k úrazu.

Držte z dosahu dětí

Nedovolte dětem, ostatním osobám nebo zvířatům, aby se dostaly do blízkosti nářadí a aby se jej dotýkaly.

Nepřekážejte sami sobě

Při práci stále udržujte vhodný a pevný postoj.

Bud'te pozorní

Stále sledujte, co děláte. Pracujte s rozvahou. Nepoužívejte nářadí jste-li unavení.

Používejte vhodné nářadí

Použití tohoto nářadí je popsáno v tomto návodu.

Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem, může způsobit poranění obsluhy.

Uskladnění nepoužívaného nářadí

Pokud nářadí nepoužíváte, mělo by být uskladněno na suchém místě a uzamčeno nebo jinak vhodně zabezpečeno mimo dosah dětí.

Popis

1. Vertikální trubice
2. Horizontální trubice
3. Diagonální trubice
4. Stavitelné měřicí prvky

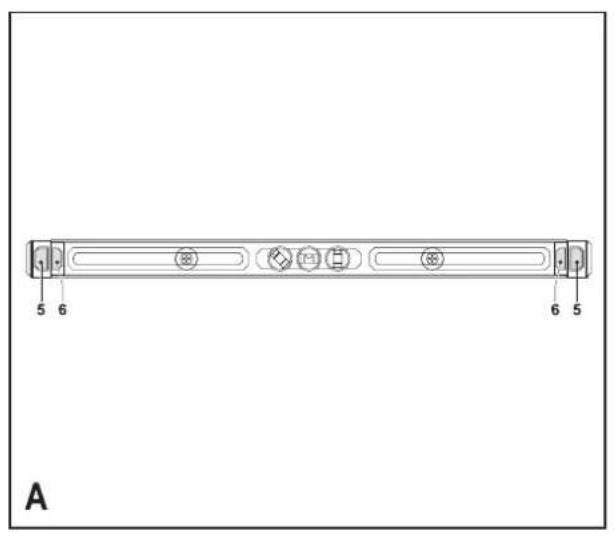

Obr. A

1. Podložky s pružinovým mechanismem

2. Měkčené úchyty

Montáž a seřízení

Nastavení měřicích prvků

- Měřicí prvek posuňte doprava nebo doleva.

Použití

Použití úchytů opěrných podložek (obr. A)

Nářadí je vybaveno podložkami s pružinovým mechanismem (5) a neklouzavými měkčenými úchyty (6). Tato jedinečná výbava zvyšuje stabilitu u vertikálních povrchů při držení nářadí pouze jednou rukou.

• Nářadí přiložte ke svislému povrchu.
- Nářadí přitiskněte k povrchu tak, aby bylo úchyty ve vertikální poloze přidrženo.
- Vodováhu držte jednou rukou a druhou si pomocí tužky udělejte označení místa.

Varování! Nářadí nepouštějte. Úchyty nejsou určeny k udržení vlastní vodováhy přiložené k měřenému povrchu.

Poznámka: Optimální účinnosti G-Grip bude dosaženo, pokud jsou podložky zbaveny prachu a nečistot.

Účinnost lze obnovit otřením podložek pomocí vlhkého hadříku.

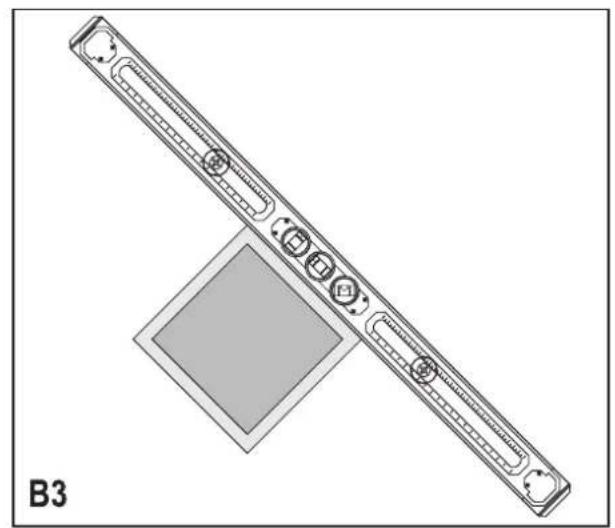

Použití vodováhy (obr. B1 - B3)

Vodováhu lze použít k měření vodorovné, svislé a diagonální hladiny.

- Zkontrolujte, zda se bublina v kapalině pohybuje stejnoměrně mezi 2 ryskami. To znamená, že je měřená úroveň v rovině.

Použití měřicích prvků (obr. B1 - B3, C & D)

Nářadí je vybaveno stavitelnými měřicími prvky k přenosu nebo opakování naměřených úrovní z jednoho místa na druhé.

• Srovnejte stavitelné měřicí prvky (4) s přednastavenými závěsnými otvory předmětu, který bude zavěšen na zed' (obr. C).
• Přeneste naměřenou hodnotu na Vaši pracovní oblast tak, aby vodováha zůstala v rovině (obr. B1 - B3).
• Tužkou ve výřezech měřicích prvků vyznačte jejich umístění (obr. D).

Čištění a údržba

Vaše nářadí bylo navrženo tak, aby mělo dlouhou provozní životnost a minimální nároky na údržbu. Předpokladem dlouhodobé bezproblémové funkce nářadí je jeho pravidelné čištění a péče.

- Čištení nářadí používejte pouze navlhčený hadřík v jemném mýdlovém roztoku. Zabraňte, aby se jakákoliv kapalina dostala do vnitřních částí nářadí a nikdy neponořujte žádnou část nářadí do kapaliny.

Ochrana životního prostředí

Tříděný odpad. Toto nářadí nesmí být vyhozeno do běžného domovního odpadu.

Až přijde den, kdy váš výrobek Black & Decker již nebudete potřebovat nebo uplyne doba jeho životnosti, nelikvidujte jej spolu s domovním odpadem. Zajistěte likvidaci tohoto výrobku ve tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní sběrny odpadů, recyklační stanice nebo prodejny Vám poskytnou informace o správné likvidaci elektro odpadů z domácnosti.

Black & Decker poskytuje službu odběru a recyklace výrobků Black & Decker po uplynutí doby jejich technické životnosti. V rámci této výhodné služby dodejte Vaše nepotřebné nářadí kterékoliv autorizované servisní pobočce Black & Decker, kde bude na naše náklady shromážděno.

Místo vaší nejbližší autorizované servisní pobočky Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně této příručky. Přehled autorizovaných servisních zástupců Black & Decker a rovněž další informace můžete nalézt také na internetové adrese: www.2helpU.com

Technické údaje

BDSL10
Délka	m	0,91
Přesnost	± 1 mm na vzdálenost 1 m
Hmotnost	kg	0,7	kg

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.

- Do přístroje nebylo zasahováno nepovolanou osobou. Osoby povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.

Black & Decker

Klášterského 2

143 00 Praha 4 - Modřany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

Právo na případné změny vyhrazeno.

02/2007
