NÁVOD K OBSLUZE BDM200L BLACK & DECKER

Upozornění! Určeno pro kutily.

Tento výrobek Black & Decker je určen pro měření vzdáleností při provádění řemeslnických prací. Tento výrobek je určen pouze pro spotřebitelské použití.

Bezpečnostní pokyny

• Varování! Při použití elektrického přístroje napájeného z baterií, vždy dodržujte základní bezpečnostní pokyny. Snižujete tak riziko vzniku požáru, riziko vytečení elektrolytu z baterií, riziko úrazu elektrickým proudem a riziko poškození nebo poranění.
• Před použitím tohoto výrobku si řádně prostudujte celý návod.
• Tento návod si uschovejte.

Udržujte pracovní prostor v čistotě.

Nepořádek na pracovním stole a přeplněný pracovní prostor mohou vést ke vzniku úrazu.

Berte v úvahu pracovní prostředí

Nevystavujte nářadí dešti. Nepracujte s nářadím v podmínkách s vysokou vlhkostí. Zajistěte dobré osvětlení pracovního prostoru. Nepoužívejte nářadí, pokud hrozí nebezpečí požáru, výbuchu a v blízkosti hořlavých kapalin a plynů.

Chraňte nářadí před dětmi.

Nedovolte dětem, ostatním osobám nebo zvířatům, aby se dostaly do blízkosti nářadí a aby se jej dotýkaly.

Nepretěžujte se.

Při práci vždy udržujte vhodný a pevný postoj.

Bud'te stále pozorní

Stále sledujte, co děláte. Pracujte s rozumem. Pokud jste unavení, ukončete práci s nářadím.

Používejte pouze vhodné nářadí

V tomto návodu je popsáno správné použití nářadí.

Varování! Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může zapříčinit poranění obsluhy.

Kontrolujte stav nářadí.

Před započetím práce pečlivě zkontrolujte, zda nářadí nebo přívodní kabely nejsou poškozeny. Zkontrolujte funkčnost nářadí. Je-li kterákoliv část nářadí vadná, nebo je-li poškozena, nářadí nepoužívejte.

Nářadí, které nepoužíváte, uskladněte

Přístroj a baterie musí být uskladněny na suchém místě. Udržujte z dosahu dětí.

Opravy

Toto nářadí odpovídá platným bezpečnostním předpisům. Opravy by měly být prováděny pouze kvalifi kovanými servisními mechaniky s použitím originálních náhradních dílů; v ostatních případech může dojít k nebezpečnému ohrožení uživatele.

Další bezpečnostní pokyny týkající se standardních, nedobíjitelných

baterií

• Nikdy se nepokoušejte ze žádného důvodu narušit obal baterie.

• Neskladujte v prostorách, kde může teplota přesáhnout 40°C.

• Při likvidaci baterií se řídte pokyny uvedenými v kapitole "Ochrana životního prostředí". Nevhazujte baterie do ohně a nespalujte je.

• Při extrémních podmínkách se může vyskytnout únik kapaliny z baterie. Zjistíte-li na povrchu baterie přítomnost kapaliny, postupujte následovně:

- Opatrně kapalinu setřete hadříkem. Dbejte na to, aby nedošlo ke kontaktu kapaliny s pokožkou.

Další bezpečnostní pokyny týkající se laserových zařízení

Přečtěte si pečlivě celý tento návod.

Tento výrobek není určen pro osoby mladší 16 let.

Varování! Laserové záření.

Nedívejte se do laserového paprsku.

Nedívejte se přímo do laserového paprsku pomocí optických přístrojů.

Viz technické údaje laserového výrobku.

• Toto laserové zařízení odpovídá třídě 2 defi nované normou IEC 60825-1+A1+A2: Nenahrazujte laserovou diodu diodou jiného typu. Je-li laserový přístroj poškozen, svěřte jeho opravu značkovému servisu.
• Nepoužívejte laser k jiným účelům, než je projekce laserových paprsků.
• Vystavení zraku působení laserového paprsku třídy 2 je považováno za bezpečné v případě, nepřesáhne-li tato doba 0,25 sekundy. Refl exy očních víček běžně poskytují dostatečnou ochranu. Ve vzdálenosti větší než 1 m odpovídá tento laser třídě 1 a proto je považován za zcela bezpečný.
• Nikdy se do laserového paprsku nedívejte záměrně a přímo.
• Ke sledování laserového paprsku nepoužívejte optické přístroje.
• Neprovádějte nastavení přístroje do takové výšky, aby mohl laserový paprsek procházet přes osoby ve výšce jejich hlav.
• Nedovolte dětem, aby se přibližovaly do blízkosti laseru.

Popis

1. Hlavní spínač (laser)
2. Laserová hlava
3. Záchytný háček pásma

4. Vodítko

5. Navíjecí tlačítko

6. Kryt baterií
7. Spona na opasek

Sestavení

Varování! Ujistěte se, zda je přístroj vypnutý.

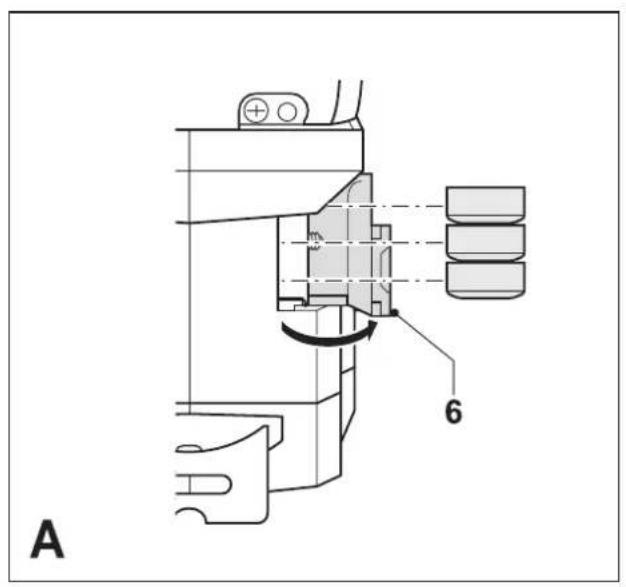

Vložení baterií (obr. A)

Varování! Používejte pouze baterie typu LR44.

• Sejměte kryt baterií (6).
• Vložte baterie do přístroje tak, aby polarita kontaktů odpovídala uvedenému nákresu.
• Nasadte kryt zpět. Dbejte na to, aby kryt správně dosedl.

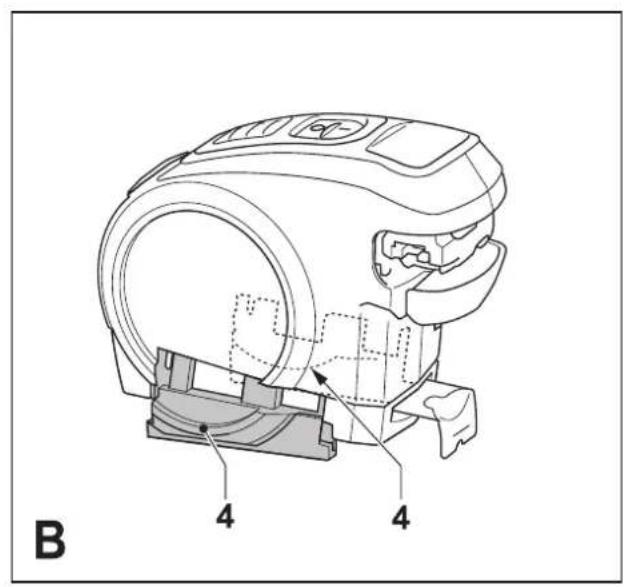

Použití krajového vodítka (obr. B)

Krajové vodítko (4) se používá k projekci laserového paprsku v pravém úhlu k hraně obrobku.

- Pro použití na straně obrobku umístěné po levé ruce vysuňte vodítko umístěné na levé straně.

- Pro použití na straně obrobku umístěné po pravé ruce vysuňte vodítko umístěné na pravé straně.

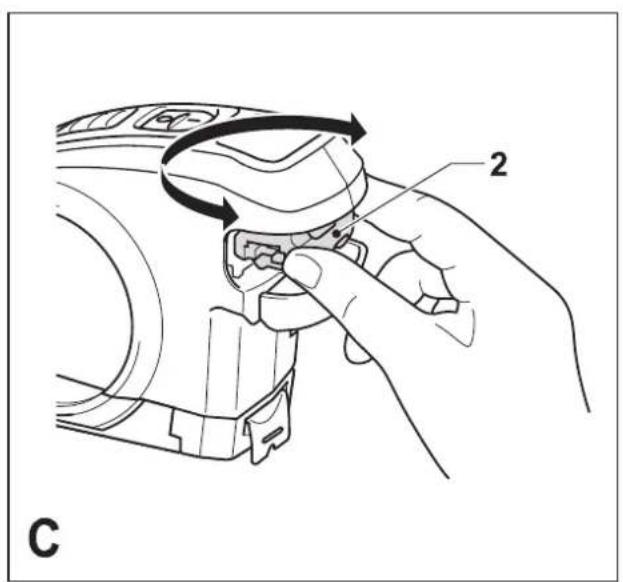

Otočení laserové hlavy (obr. C & D)

Laserovou hlavou (2) lze otáčet, aby byla možná projekce laserového paprsku v obou směrech.

• Jednou rukou přidržte nářadí a pomocí palce a ukazováčku druhé ruky laserovou hlavu otočte.
• V polovině dráhy laserové hlavy je třeba překonat přítlak pružiny.
• Laserovou hlavu ponechejte zlehka zaskočit do dané polohy.

Použití

• Pásmo vysunete tahem za záchytný háček (3).
• Chcete-li pásmo zasunout, stiskněte navíjecí tlačítko (5).

Varování! Při zasunování pásma nepřibližujte prsty k pohybujícímu se pásmu.

- Nezasunujte dlouhé části pásma najednou. Chcete-li ovládat rychlost navíjení pásma, navíjeci tlačitko (5) přitlačte jen lehce.

Použití funkce laseru

Laserový paprsek pomáhá prodloužit rozsah měření přes celý obrobek při vyznačení linie před vlastním provedením řezu.

Zapnutí a vypnutí

• Nářadí zapnete přesunutím hlavního spínače (1) do polohy I.
• Nářadí vypnete přesunutím hlavního spínače (1) do polohy 0.

Užitečné rady pro práci s nářadím

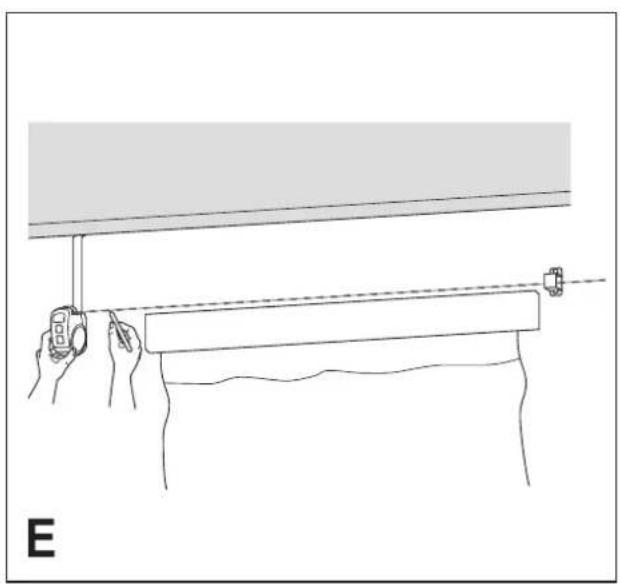

Laserová linie také pomáhá při rozvržení povrchových částí materiálů a/nebo předmětů pro stanovení stejných vzdáleností (obr. E).

Čištění a údržba

Vaše nářadí bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Předpokladem dlouhodobé bezproblémové funkce nářadí je jeho pravidelné čištění a péče.

- K čištění nářadí používejte pouze mýdlový roztok a vlhký hadřík. Zabraňte vniknutí jakékoliv kapaliny do nářadí a nikdy neponořujte jakoukoliv část nářadí do kapaliny.

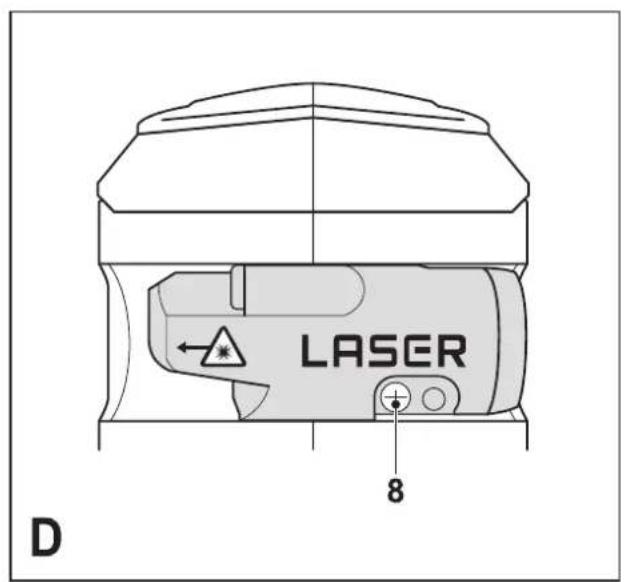

Kontrola a kalibrace laserové hlavy (obr. D)

Laserová hlava (2) je nastavena již ve výrobě a před prvním použitím není třeba provádět žádné seřizování. Avšak pokud bude s přístrojem hrubě zacházeno, a nastane vyosení laserového paprsku, laserovou hlavu bude nutné zkalibrovat následujícím způsobem.

• Přístroj umístěte blízko pravoúhlého rohu pracovního stolu. Přístroj srovnejte pomocí vodítka s hranou stolu.
• Zkontrolujte, zda laserový paprsek prochází v pravém úhlu s hranou stolu.
• Pokud je nutné přístroj nastavit, postupujte následovně:
• Otáčejte šroubem (8) směrem dovnitř nebo směrem ven, až bude laserový paprsek v pravém úhlu s hranou stolu.

Ochrana životního prostředí

Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem.

Pokud nebudete nářadí Black & Decker dále používat nebo přejete-li si nářadí nahradit novým, nelikvidujte toto nářadí v běžném komunálním odpadu. Odevzdejte výrobek do místní sběrny tříděného odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Místní předpisy mohou upravovat způsob likvidace domácích elektrických spotřebičů v místních sběrnách nebo v místě nákupu výrobku.

Po ukončení životnosti výrobků Black & Decker, poskytuje společnost Black & Decker možnost recyklace těchto výrobků. Chcete-li využít této služby, dopravte prosím Vaše nepotřebné výrobky do značkového servisu, kde na vlastní náklady zajistí jejich recyklaci a ekologické zpracování.

Adresu nejbližšího značkového servisu naleznete u svého značkového prodejce Black & Decker na adrese, která je uvedena v tomto návodu. Přehled autorizovaných servisů Black & Decker a rovněž další informace, týkající se našeho poprodejního servisu, můžete nalézt také na internetové adrese: www.2helpU.com

Baterie

Po ukončení provozní životnosti baterií je zlikvidujte tak, aby nedošlo k ohrožení životního prostředí:

• Vyjměte baterie podle výše uvedeného postupu.
• Zabalte baterie do vhodného obalu, aby nemohlo dojít ke zkratování kontaktů.
• Odneste baterie do místní recyklační stanice.

Technické údaje

BDM200L

Napájecí napětí V 4,5

Velikost baterie LR44

Vlnová délka nm 630-690

Laserová třída 2

Výkon laseru mW < 4%

Provozní teplota °C 0 - 40

Délka pásma cm 700

Dosah laseru cm 240

Hmotnost kg

ES Prohlášení o shodě

BDM200L

Společnost Black & Decker prohlašuje, že tyto produkty odpovídají následujícím normám: 89/336/EEC, EN 61010, EN 60825, EN 61000

Kevin Hewitt

Ředitel oddělení

spotřebitelské techniky

DL16 6JG, Velká Británie

1-4-2006

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek:

- Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy.
• Do přístroje nebylo zasahováno nepovolanou osobou. Osoby

povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav.

Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců.

Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu.

Black & Decker

Klášterského 2

143 00 Praha 4 - Modřany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

Právo na případné změny vyhrazeno.

02/2007
