NÁVOD K OBSLUZE BDPR400 BLACK & DECKER

Upozornění! Určeno pro kutily.

588777-71 CZ

Přeloženo z původního návodu

www.blackanddecker.eu

BDPR400

Váš malířský váleček Black & Decker Speedy Roller™ je určen k nanášení nátěru na stěny a stropy. Tento výrobek je určen pouze pro spotřebitelské použití v domácnostech.

Bezpečnostní pokyny

Varování! Prostudujte si všechny bezpečnostní výstrahy a pokyny. Nedodržení níže uvedených pokynů může mít za následek vážný úraz.

♦ Před použitím výrobku si pečlivě pročtěte tento návod.
♦ Použití tohoto výrobku je popsáno v tomto návodu. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může způsobit poranění obsluhy.
♦ Uschovejte tento návod pro případné další použití.

Použití výrobku

- Malířský váleček nepoužívejte k nanášení odrezovačů, aromatických látek, alkoholu nebo čistících prostředků, protože mohou výrobek poškodit nebo narušit jeho bezpečné použití.

Po použití

♦ Není-li zařízení používáno, mělo by být uloženo na suchém místě.
K uloženému zařízení by neměly mít přístup děti.

Kontroly a opravy

Před použitím zkontrolujte, zda se na výrobku nevyskytují žádné poškozené nebo vadné části. Zkontrolujte, zda nejsou jeho části rozbity a zda nejsou poškozeny spínače nebo jiné díly, které by mohly ovlivnit jeho provoz.
♦ Nepoužívejte toto zařízení, je-li jakákoli jeho část poškozena.
Poškozené a zničené díly nechejte opravit či vyměnit v autorizovaném servisním středisku.
♦ Nikdy se nepokoušejte demontovat nebo vyměnit jiné díly než ty, které jsou uvedeny v tomto návodu.

Bezpečnost ostatních osob

Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití výrobku osobou odpovědnou za jejich bezpečnost.
♦ Děti by měly být pod dozorem, aby si s nářadím nehrály.

Zbytková rizika

Je-li zařízení používáno jiným způsobem, než je uvedeno v přiložených bezpečnostních varováních, mohou se objevit dodatečná zbytková rizika. Tato rizika mohou vzniknout v důsledku nesprávného použití, dlouhodobého použití atd.

Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, určitá zbytková rizika nemohou být vyloučena. Tato rizika jsou následující:

Zranění způsobená kontaktem s jakoukoli rotující nebo pohybující se částí.
Zranění způsobená při výměně jakýchkoliv dílů nebo příslušenství.
Zranění způsobená dlouhodobým použitím zařízení. Používáte-li jakékoli zařízení delší dobu, zajistěte, aby byly prováděny pravidelné přestávky.

Štítky na zařízení

Na zařízení jsou následující piktogramy:

Varování! Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst tento návod k obsluze.

Varování! Používejte pouze nehořlavé kapaliny.

Varování! Udržujte ostatní osoby v bezpečné vzdálenosti.

Varování! Používejte respirátor.

Varování! Používejte ochranné brýle.

Popis

Toto nářadí se skládá z několika nebo všech následujících částí.

1. Píst
2. Spoušt'
3. Nádržka na nátěr
4. Nožní stojan
5. Plnicí ventil
6. Tlačítko otáčení hlavy
7. Hlava s válečkem
8. Váleček
9. Odkapávací vanička

Sestavení

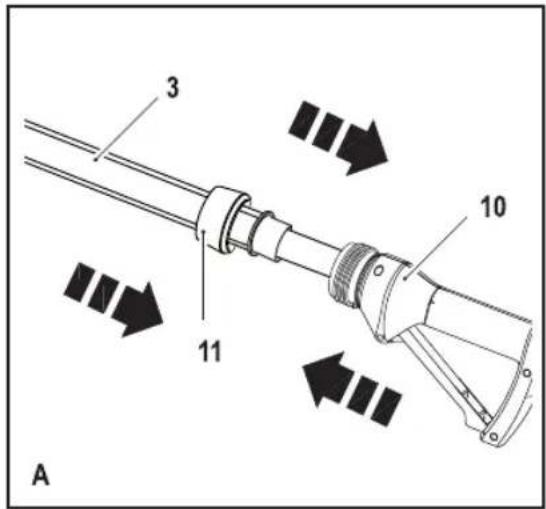

Nasazení rukojeti (obr. A)

♦ Rukojeť (10) zasuňte do nádržky na nátěr (3) tak, aby na ni bylo možné našroubovat oranžový kroužek (11).
♦ Oranžový kroužek (11) našroubujte na závit rukojeti (10) a dotáhněte jej.

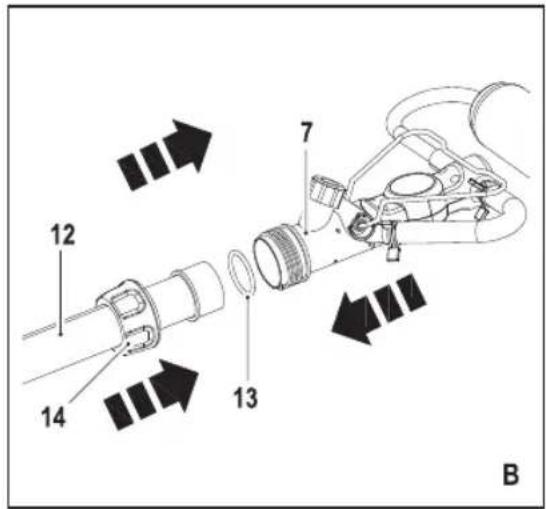

Nasazení hlavy s válečkem (obr. B)

♦ Sestavenou rukojeť (12) zasuňte do hlavy s válečkem (7) tak, aby byl O-kroužek (13) usazen uvnitř této hlavy (7) a aby bylo možné černý kroužek (14) na tuto hlavu (7) našroubovat.
♦ Černý kroužek (14) našroubujte na závit hlavy s válečkem (7) a dotáhněte jej.

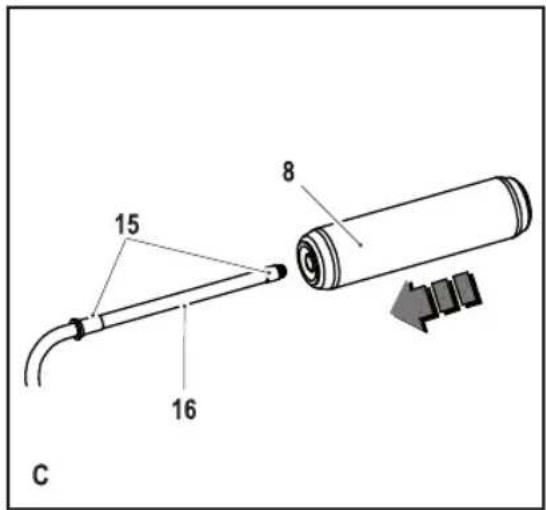

Nasazení válečku do hlavy (obr. C)

♦ Na oba konce (15) osy válečku (16) naneste vazelínu.
♦ Sestavený váleček (8) nasuňte na osu (16).

Poznámka: Ujistěte se, zda sestava zaskočila do pojistné svorky na vnějším konci válečku.

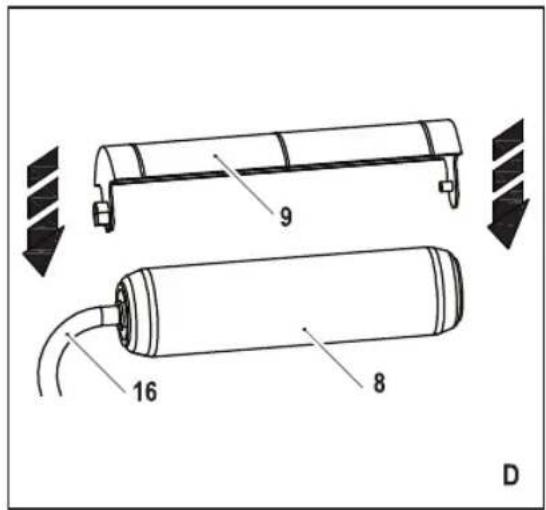

Nasazení odkapávací vaničky (obr. D)

Odkapávací vanička pomáhá redukovat stříkání a kapání nátěru během jeho nanášení, zvláště pak na stropech.

♦ Nacvakněte odkapávací vaničku (9) na osu (16) tak, aby vedla podél válečku (8).
♦ Odkapávací vaničku otočte do požadované polohy.

Poznámka: Odkapávací vanička přináší také užitek tím, že zabraňuje odkapávání nátěru, pokud není malířský váleček Speedy Roller™ používán a je odložen na stojanu. Odkapávací vaničku nastavte tak, aby byla pod válečkem.

Použití

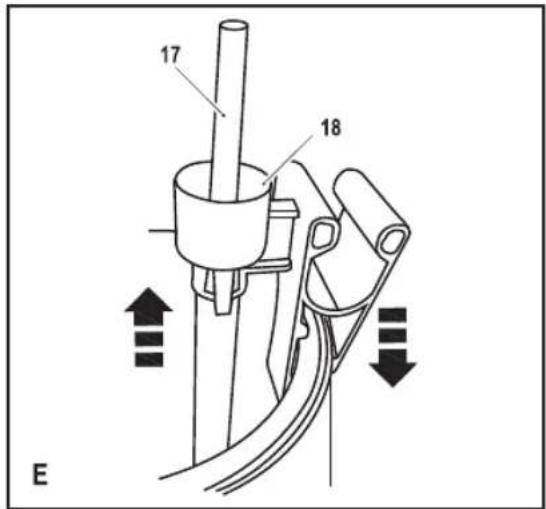

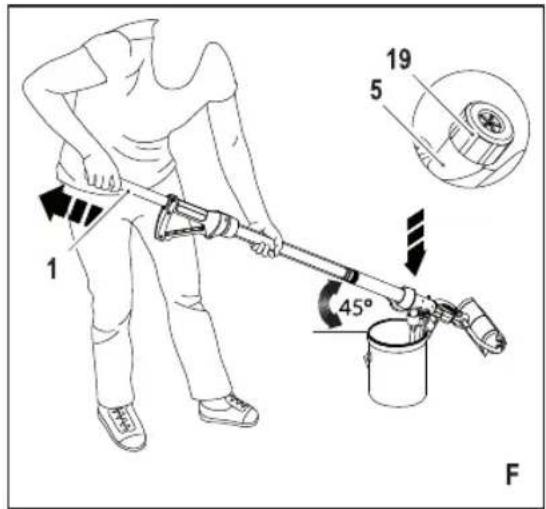

Naplnění zásobníku nátěrem (obr. E a F)

Poznámka: Při prvním použití malířského válečku Spe- edy Roller™ vznikne vyšší odběr nátěru z nádržky kvůli nasáknutí povlaku malířského válečku. Může být potřeba opět doplnit nádržku.

♦ Menší konec plnicí trubice (17) protáhněte otvorem na spodní straně přídržné svorky (18) pro nádobu s nátěrem. Opatrně zasuňte, až zaskočí na místo.
Přidržnou svorku (18) zavěste na okraj vaší nádoby s nátěrem.

Poznámka: U hlubších nádob prodlužte plnicí trubici tak, že nasunete přes její žebrování na okraji čistou trubici o vnitřním průměru 19 mm a pomocí přidržné svorky ji přichytíte k okraji kbelíku. Spodní konec trubice pod mírným úhlem seřízněte. Trubice jsou k dostání ve většině obchodů s domácími potřebami.

Malým množstvím vazelíny namažte vrchní konec plnicí trubice (17).

♦ Malířský váleček Speedy Roller™ uchopte v úhlu 45° a na plnicí trubici (17) nasuňte plnicí ventil (5). Mírně zasuňte Speedy Roller™ dolů tak, aby zcela zakrýval plnicí trubici.

Poznámka: Újistěte se, zda je oranžové krycí víčko plnicího otvoru (19) zcela zakryto přidržnou svorkou nádoby.

Velmi pevně vytáhněte píst (1) zcela dozadu, aby došlo k nasátí nátěru do nádržky Speedy Rolleru™, zajistěte, aby byla při tomto úkonu dostatečným tlakem udržována vazba mezi plnicím ventilem a plnicí trubicí.

♦ Speedy Roller™ pomalu vytáhněte z plnicí nádoby.

Poznámka: Pokud napoprvé nedosáhnete kompletního naplnění, mírně stlačte píst tak, aby došlo k přetečení nátěru zpět do nádoby, ujistěte se, zda je sklon správný a oranžové krycí víčko plnicího otvoru plně dosazeno a píst vytáhněte zpět.

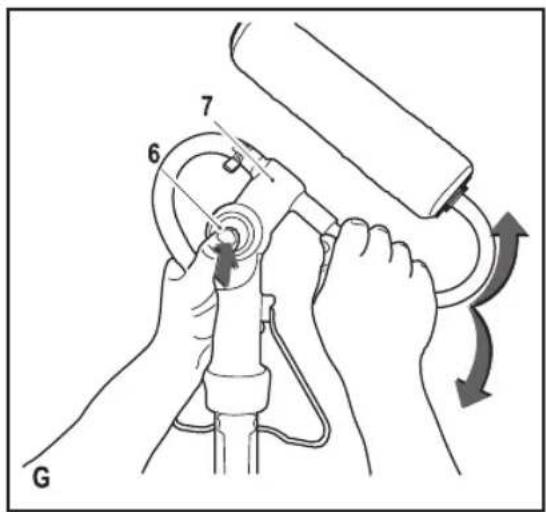

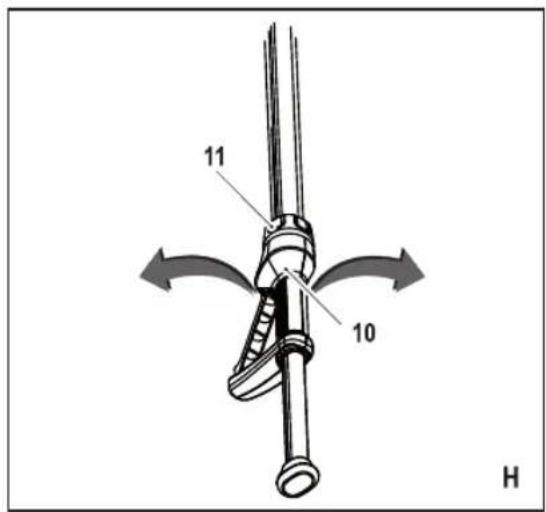

Nastavení sklonu hlavy s válečkem (obr. G a H)

Hlavu s válečkem lze nastavit do tří různých sklonů.

Na hlavě s válečkem (7) stiskněte a podržte oranžové tlačítko otáčení hlavy (6).

Hlavu s válečkem (7) otočte do požadované polohy. Poznámka: Přímou polohu používejte při všeobecném nanášení nátěru a sklon hlavy 40° nebo 80° používejte v obtížně dosažitelných místech nebo při natírání těsně u stropů nebo u lemování.

Poznámka: Rukojeť (10) lze otočit tak, aby bylo s použitím šikmé osy válečku natírání pohodlnější. Rukojeť natočíte do požadované polohy tak, že uvolníte kroužek (11), rukojeť nastavíte a kroužek opět přitáhnete (obr H).

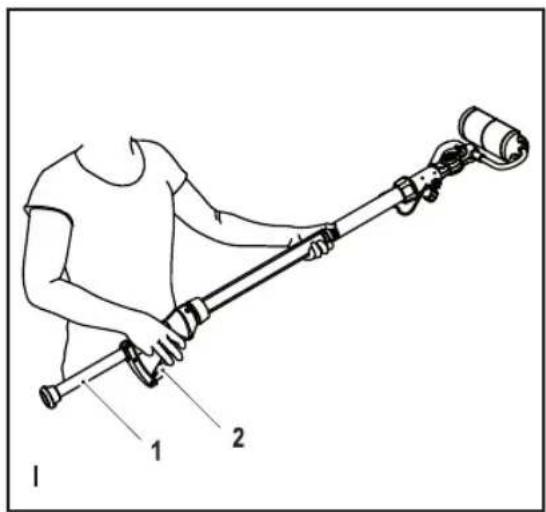

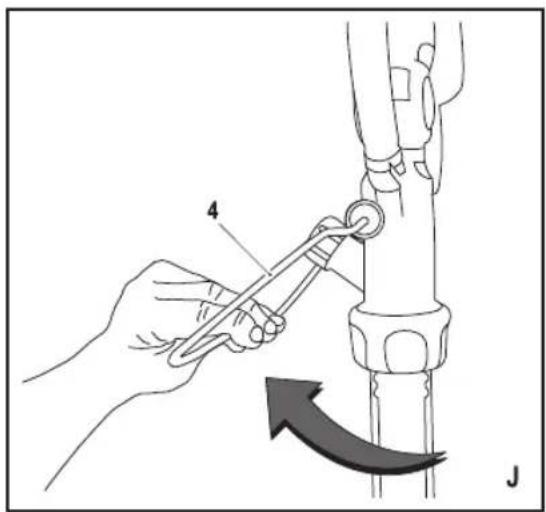

Nanášení nátěru s malířským válečkem Speedy Roller™ (obr. I a J)

Váleček začněte táhnout po stěně a zatlačte rukojeť s pístem (1) nebo stiskněte spoušť (2) tak, aby se nátěr dostal do povlaku válečku.

Poznámka: Prvotní nasáknutí válečku může vyžadovat napoprvé plnou nádržku nátěru. Podle potřeby do Speedy Rolleru™ doplňte nátěr.

Užitečné rady

♦ Spoušt' je třeba stlačit jen pokud je třeba dodat nátěr.
♦ Pokud při malování vytváříte strukturu, nanášejte více nátěru.
♦ Poku váleček začíná klouzat, nanášejte méně nátěru.
♦ Na rukojeti mohou být stopy vazelíny. Toto je nezbyt- né k hladkému chodu a nemá to vliv na nanášení nátěru.
♦ Pokud malířský váleček Speedy Roller™ nepoužíváte, odložte jej na nožní stojan (4) s připevněnou odkapávací vaničkou (9) pod válečkem.

Vrácení přebytečného množství nátěru zpět do nádoby (obr. K - M)

♦ Palcem přichytte oranžové krycí víčko plnicího otvoru (19).
Píst (1) vytáhněte zpět, aby došlo k nasátí přebytečného množství nátěru z rámu válečku do trubice.
♦ Malířský váleček Speedy Roller™ uchopte v úhlu 45° a na plnicí trubici (17) nasuňte plnicí ventil (5). Mírně zasuňte Speedy Roller™ dolů tak, aby zcela zakrýval plnicí trubici.

Poznámka: Ujistěte se, zda je oranžové krycí víčko plnicího otvoru (19) zcela zakryto přidržnou svorkou nádoby.

♦ Píst zasuňte zcela do trubice.
♦ Uchopením za krytku vnějšího konce (20) a za rám (16) váleček (8) tlakem palce druhé ruky vytlačte ven

Poznámka: Abyste si ruce udrželi čisté, používejte k uchopení válečku jednorázové rukavice nebo plastový sáček.

Z válečku seškrabejte přebytečné množství nátěru do nádoby.
♦ Zasunutím kovové trubice pod úhlem 2-3 cm hluboko do rámu válečku sejměte krytku jeho vnitřního konce.

Rám válečku opatrně vytáhněte směrem k sobě.

♦ Vyjměte jádro válečku.

♦ Odstraňte všechny zbytky nátěru.

Zasunutím rámu do válečku a mírným zatlačením sejměte vnější krytku (20).

Rady pro optimální použití

♦ Používejte pouze perforovaný povlak válečku Black & Decker Speedy Roller™ (příslušenství číslo: BDPRA09-XJ a BDPRA18-XJ). Standardní povlaky válečku nebudou funkční.
Před nanášením nátěru zkontrolujte povlak válečku, zda nemá cupaninu, podle potřeby jej opláchněte a osušte.
Při prvním použití malířského válečku Speedy Roller™ vznikne vyšší odběr nátěru z trubice Speedy Rolleru™ kvůli nasáknutí malířského válečku. Může být potřeba opět doplnit nádržku.
♦ Při stlačení pístu nebo spoušti držte váleček v po- hybu, aby nedošlo k odkapávání nátěru.
♦ Pokud váleček začne prokluzovat nebo dojde k od-kapávání nátěru, píst nebo spoušť uvolněte.
Při nanášení na špatně přístupných plochách naplňte Speedy Roller™ jen částečně nebo rám natočte. Tím se jeho celková délka zkrátí.
♦ Pokud ponecháte Speedy Roller™ bez dozoru po delší dobu, obalte váleček plastovým sáčkem tak, aby v něm nezůstal vzduch a nedošlo tak k vyschnutí válečku.
Ujistěte se, že typ nátěru, který používáte, může být očištěn bud ředidlem na nátěry (pro olejové barvy), nebo teplou vodou a saponátovým roztokem (pro vodou rozpustné barvy)
K ochraně podlah a dalších částí místnosti, kde ne-chcete, aby došlo k náhodnému potřísnění nátěrem, použijte vhodné krycí plachty.
Při použití stojanu vždy hlavu natočte do přímé polohy a mírným vytažením pístu ven uvolněte vnitřní tlak.

Údržba a čištění

Čištění Speedy Rolleru™ (obr. O - T)

♦ Vyjměte pouzdro válečku.
Plnicí trubici zasuňte přímo do plnicího ventilu. Při čištění vodou rozpustných nátěrů ponořte plnicí trubici do teplé vody s mýdlovým roztokem a nejméně 5 krát zasuňte a vysuňte píst dovnitř a ven. Pokud používáte olejové nátěry, místo vodou ředitelných, použijte vhodné ředidlo uvedené na nádobce výrobcem a poté provedťe vhodnou likvidaci odpadu.

Poznámka: Pro výše uvedený postup použijte umyvadlo, nádobu nebo nádrž s vodou. Pokud je voda špinavá, nebo pokud provádíte další krok, vodu vyměňte.

♦ Vyjměte plnicí trubici. Poté rám válečku ponořte, ujistěte se, zda je plnicí ventil také pod hladinou a nejméně 5 krát zasuňte a vysuňte píst dovnitř a ven (obr. P).

Poznámka: Pokud používáte malou nádobu, otočte rám válečku do polohy 80 stupňů tak, aby se do nádoby vešel (obr. Q).

Podle potřeby sejměte rám válečku a pokračujte v čištění. Rukojeť ponořte do teplé vody s mýdlovým roztokem a nejméně 5 krát zasuňte a vysuňte píst dovnitř a ven.

Poznámka: Z konce pístu (1) setřete zbytky nátěru.

• Odšroubujte uzávěr ventilu (19) a vyjměte kartáčové těsnění (22) a ponorný ventil se zobáčkem (21), aby je bylo možné očistit. Zbylé součásti opláchněte a ze Speedy Rolleru™ odstraňte zbytky kapalin (obr. S).
  ♦ Rozpojením svorek hadice odstraňte soustavu potrubí z rámu (podle potřeby). Soustavu potrubí a rám opláchněte. Soustavu potrubí nasadťe zpět a zajistěte ji svorkami (24) (obr. T).

Poznámka: Vždy zakupte perforovaný povlak válečku Black & Decker Speedy Roller™ (příslušenství číslo: BDPRA09-XJ a BDPRA18-XJ). Standardní váleček není možné použít.

Mazání Speedy Rolleru™ (obr. U - X)

Mazání usnadňuje běžný chod a mělo by být provedeno po čištění, nebo před každým použitím.

♦ Spojovacím kroužkem opatřeným závitem (11) poblíž spoušti otočte proti směru chodu hodinových ručiček, až bude možné sestavu hlavní trubice stáhnout.

Poznámka: Při opětovném sestavení musí být oranžový kroužek se závitem (11) směrem k rukojeti se spouští.

Okolo a mezi pryžová těsnění (25) naneste vazelínu. Opětovné sestavení provedte tak, aby nedošlo ke zkroucení či poškození pryžových těsnění. Pojistný kroužek dotáhněte.
Na ponorný ventil se zobáčkem (21) a kartáčové těsnění (22) naneste vazelínu, vložte je zpět na místo a zajistěte pomocí uzávěru ventilu (19).
♦ Vazelínu naneste na vnitřní těsnění koncové krytky (26), poté sestavte váleček zasunutím jádra (27) dovnitř povlaku (28) a nasazením koncových krytek podle obrázku.

Ochrana životního prostředí

Třid'te odpad. Tento výrobek nesmí být likvidován v běžném komunálním odpadu.

Pokud nebudete výrobek Black & Decker dále používat nebo přejete-li si jej nahradit novým, nelikvidujte jej spolu s běžným komunálním odpadem. Zajistěte likvidaci tohoto výrobku v tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištením a snižuje spotřebu surovin.

Při zakoupení nových výrobků vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektro odpadů z domácnosti.

Společnost Black & Decker poskytuje službu sběru a recyklace výrobků Black & Decker po skončení jejich provozní životnosti. Chcete-li využit výhody této služby, odevzdejte prosím váš výrobek kterémukoli autorizovanému servisnímu zástupci, který zařízení odebere a zajistí jeho recyklaci.

Místo nejbližšího autorizovaného servisu Black & Decker naleznete na příslušné adrese uvedené v tomto návo- du. Seznam autorizovaných servisů Black & Decker a podrobnosti o poprodejním servisu naleznete také na internetové adrese: www.2helpU.com.

Technické údaje

BDPR400
Objem	ml	650
Hmotnost	kg	1,4
