NÁVOD K OBSLUZE MTRT8 BLACK & DECKER
Upozornění! Určeno pro kutily.
588778-25 CZ
Přeloženo z původního návodu
www.blackanddecker.eu
MTRT8
Vaše víceúčelové nářadí Black & Decker je určeno k široké škále svépomocných prací. Při použití frézovací hlavy (MTRT8) je toto nářadí určeno k frézování dřeva a dřevěných výrobku. Toto nářadí je určeno pouze pro spotřebitelské použití.
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro práci s elektrickým nářadím
Varování! Přečtěte si všechny bezpečnostní výstrahy a pokyny. Nedodržení níže uvedených varování a pokynů může vést k způsobení úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění.
Varování! Před použitím tohoto příslušenství si přečtěte všechny bezpečnostní výstrahy a všechny pokyny dodané s vaším elektrickým nářadím (MT143, MT350, MT108 nebo MT18). Nedodržení uvedených varování a pokynů může vést k úrazu elektrickým proudem, požáru a vážnému zranění.
Veškerá bezpečnostní varování a pokyny uscho-vejte pro případné další použití. Termín „elektrické nářadí“ ve všech upozorněních odkazuje na vaše nářadí napájené ze sítě (je opatřeno napájecím kabelem) nebo nářadí napájené baterií (bez napájecího kabelu).
Varování! Další bezpečnostní pokyny týkající se frézek
Při pracovních operacích, u kterých by mohlo dojít ke kontaktu se skrytými vodiči nebo s vlastním napájecím kabelem, držte elektrické nářadí vždy pouze za izolované rukojeti. Kovové části, které se dostanou do kontaktu s „živým“ vodičem, způsobí, že neizolované kovové části elektrického nářadí budou také „živé“, což může obsluze způsobit úraz elektrickým proudem.
♦ Pro zajištění a upnutí obrobku k pracovnímu stolu používejte svorky nebo jiné vhodné prostředky. Držení obrobku rukou nebo opření obrobku o část těla nezajistí jeho stabilitu a může vést k ztrátě kontroly.
Udržujte ruce v bezpečné vzdálenosti od frézovacího prostoru. Ze žádného důvodu nikdy nesahejte do prostoru pod obrobek. Nevkládejte prsty nebo palec do blízkosti rotujícího pracovního nástroje. Nepokoušejte se stabilizovat nářadí uchopením za patku.
Udržujte pracovní nástroje ostré. Tupé nebo poškozené frézy mohou při práci způsobit vychýlení nebo zablokování nástroje. Vždy používejte typ frézy, která odpovídá materiálu obrobku a typu řezu.
♦ Nedotýkejte se obrobku nebo frézy ihned po ukončení provozu nářadí. Mohou být velmi horké.
Dávejte pozor na skrytá nebezpečí. Před řezáním do stěn, podlah a stropů zkontrolujte polohu elektrických vodičů a potrubí.
Po uvolnění spouštěcího spínače bude fréza pokračovat v pohybu. Před odložením nářadí vždy uvolněte spínač a počkejte, dokud nedojde k úplnému zastavení frézy.
Varování! Kontakt nebo vdechování prachu a pilin, které vznikají při práci s nářadím, může ohrozit zdraví pracovníka i okolo stojících osob. Používejte protiprachovou masku určenou speciálně na ochranu před toxickým prachem a podobnými látkami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru.
♦ Po frézování odstraňte všechen prach.
Vždy používejte frézy s průměrem upínací stopky, který bude odpovídat velikosti kleštiny na vašem nářadí.
♦ Používejte pouze frézy, které jsou vhodné pro otáčky naprázdno u použitého nářadí.
♦ Nikdy nepoužívejte frézy s průměrem, který je větší než maximálně povolený průměr uvedený v technických údajích.
♦ Nepoužívejte toto nářadí v obrácené poloze.
♦ Nepokoušejte se používat toto nářadí ve stacionárním režimu.
Bud'te velmi opatrní při frézování povrchů opatřených nátěry, které mohou obsahovat přísadu olova nebo při broušení dřevěných materiálů, při kterém může vznikat toxický prach:
♦ Zamezte vstupu dětí a t ěhotných žen do pracovního prostoru.
♦ V pracovním prostoru nejezte, nepijte a ne- kuřte.
Zajistěte bezpečnou likvidaci prachu a ostatních nečistot vzniklých při frézování.
Určené použití tohoto výrobku je popsáno v tomto návodu k obsluze. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací, než je doporučeno tímto návodem, může představovat riziko zranění obsluhy nebo riziko způsobení hmotných škod.

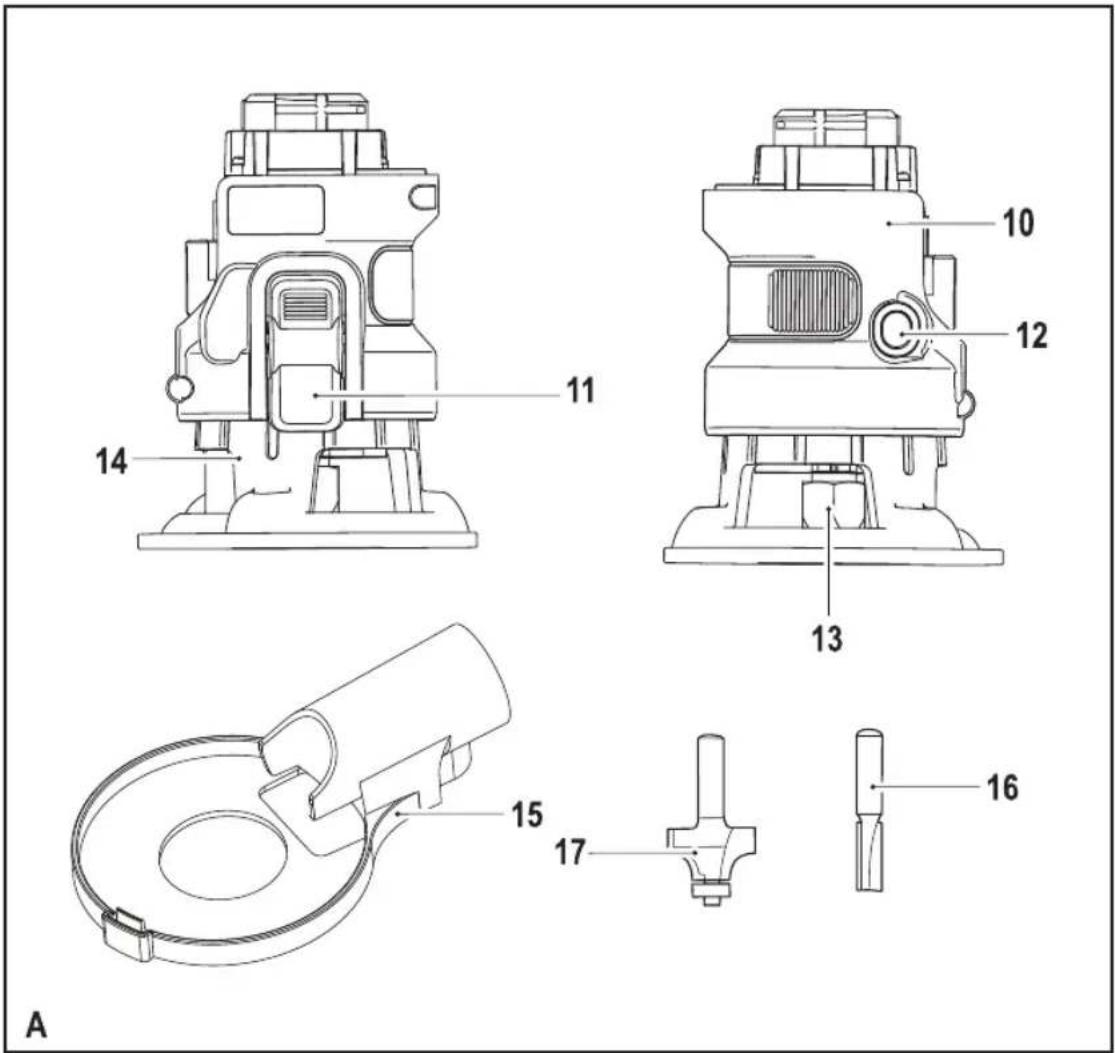

Popis (obr. A)
Je zobrazen model MT143. Pro použití s touto hlavou jsou k dispozici i jiná nářadí.
Tento výrobek se skládá z některých nebo ze všech následujících částí.
- Frézovací hlava
- Zajišťovací tlačítko vřetena
- Odjišťovací tlačítko
- Upínací kleština
- Odchylovač
- Adaptér pro odsávání
- Přímá fréza
- Profi lová fréza
Sestavení
Varování! Před sestavením vyjměte z nářadí baterii.

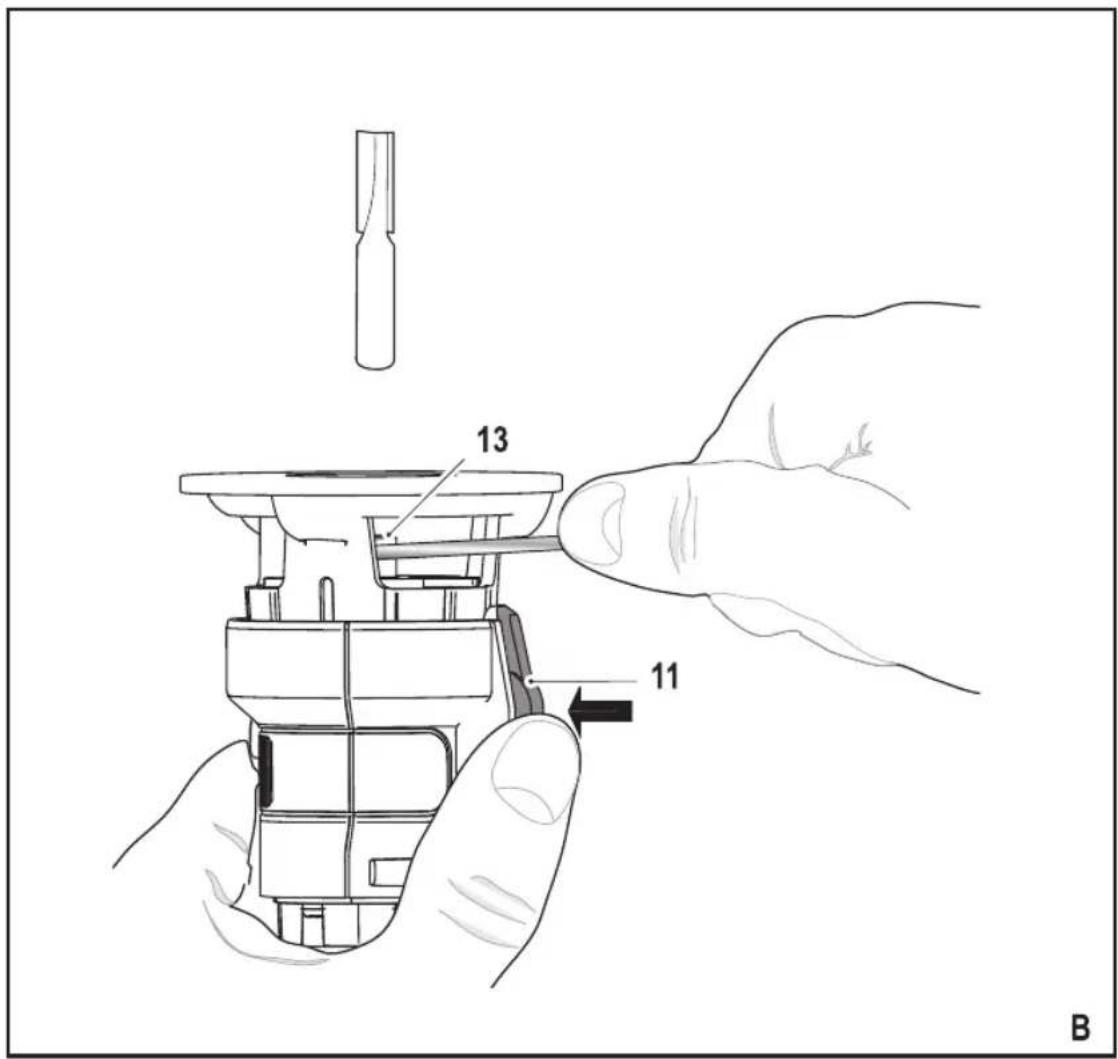

Upevnění frézy (obr. B)
Varování! Frézy jsou ostré, a proto bud'te při manipulaci velmi opatrní.
Poznámka: Tato frézovací hlava není doporučena pro použití s osazenými nástroji.
Tato frézovací hlava je vybavena funkcí zajištění vřetena, která usnadňuje výměnu nástrojů. Stisknutím tlačitka pro zajištění vřetena (11) zajistěte hnací hřídel, jako na uvedeném obr. B a uvolněte kleštinu (13) pomocí dodávaného klíče (otočit proti směru pohybu hodinových ručiček).
Držte stisknuto tlačitko pro zajištění vřetena (11) a otáčejte vřetenem, dokud nebude vřeteno zcela zablokováno.
♦ Položte frézovací hlavu spodní stranou nahoru na rovný a hladký povrch.
♦ Pomocí dodaného klíče povolte kleštinu (13). Zasuňte stopku frézy do kleštiny (13).
Při upínání frézy se ujistěte, zda je stopka frézy vždy zasunuta co nejdále do kleštiny a potom ji povytáhněte zpět zhruba o 1,5 mm.
Držte stisknuto zajišťovací tlačítko vřetena (11) a pomocí dodaného klíče utáhněte kleštinu (13) ve směru pohybu hodinových ručiček (nedotahujte kleštinu nadměrně).
Poznámka: Je-li základna frézy nastavena na svou maximální hloubku, matice kleštiny nemůže být řádně utažena. Je-li základna frézy nastavena na svou maximální hloubku, vždy zajistěte, aby byla před utažením nebo povolením frézy otočena zpět o několik otáček (proti směru pohybu hodinových ručiček). Viz níže uvedená část Nastavení hloubky frézování, kde naleznete pokyny pro nastavení základny frézy.
Varování! Nikdy neutahujte kleštinu bez vložené frézy. Utažení kleštiny bez vložené frézy může vést k poškození kleštiny.

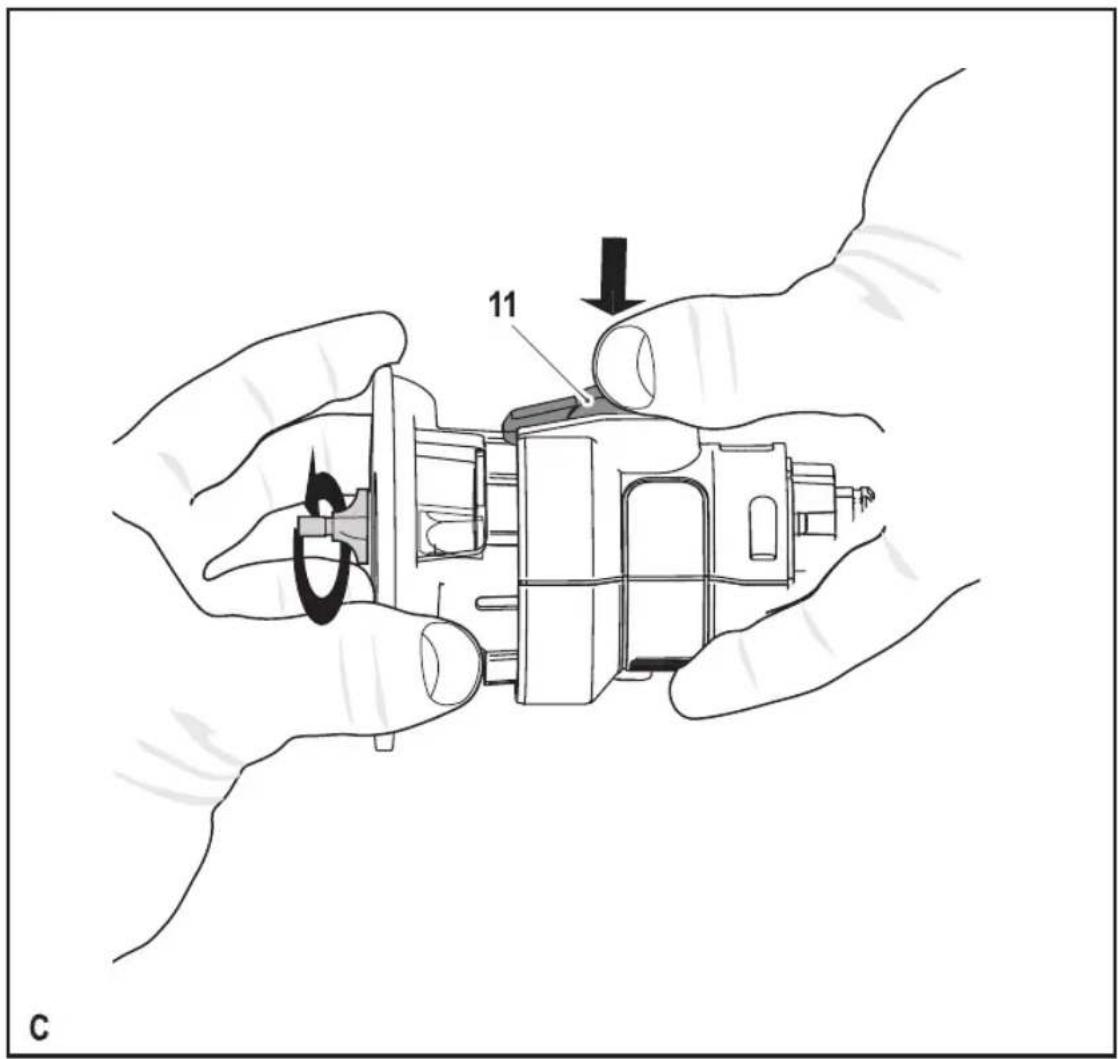

Nastavení hloubky frézování (obr. B)
Držte stisknuto zajišťovací tlačítko vřetena (11) a otáčejte základnou frézy.
- Otáčením základny ve směru pohybu hodinových ručiček se bude hloubka frézování zvětšovat.
- Otáčením základny proti směru pohybu hodinových ručiček se bude hloubka frézování zmenšovat.
♦ Dvě kompletní otáčky základny odpovídají změně hloubky frézování zhruba 2 milimetry.
♦ Jakmile dosáhnete požadované hloubky frézování, uvolněte zajišťovací tlačitko vřetena (11).
Pokračujte v otáčení základnou, dokud nebude vrub pod tlačítkem pro zajištění vřetena srovnán s nejbližší následující zajišťovací drážkou.

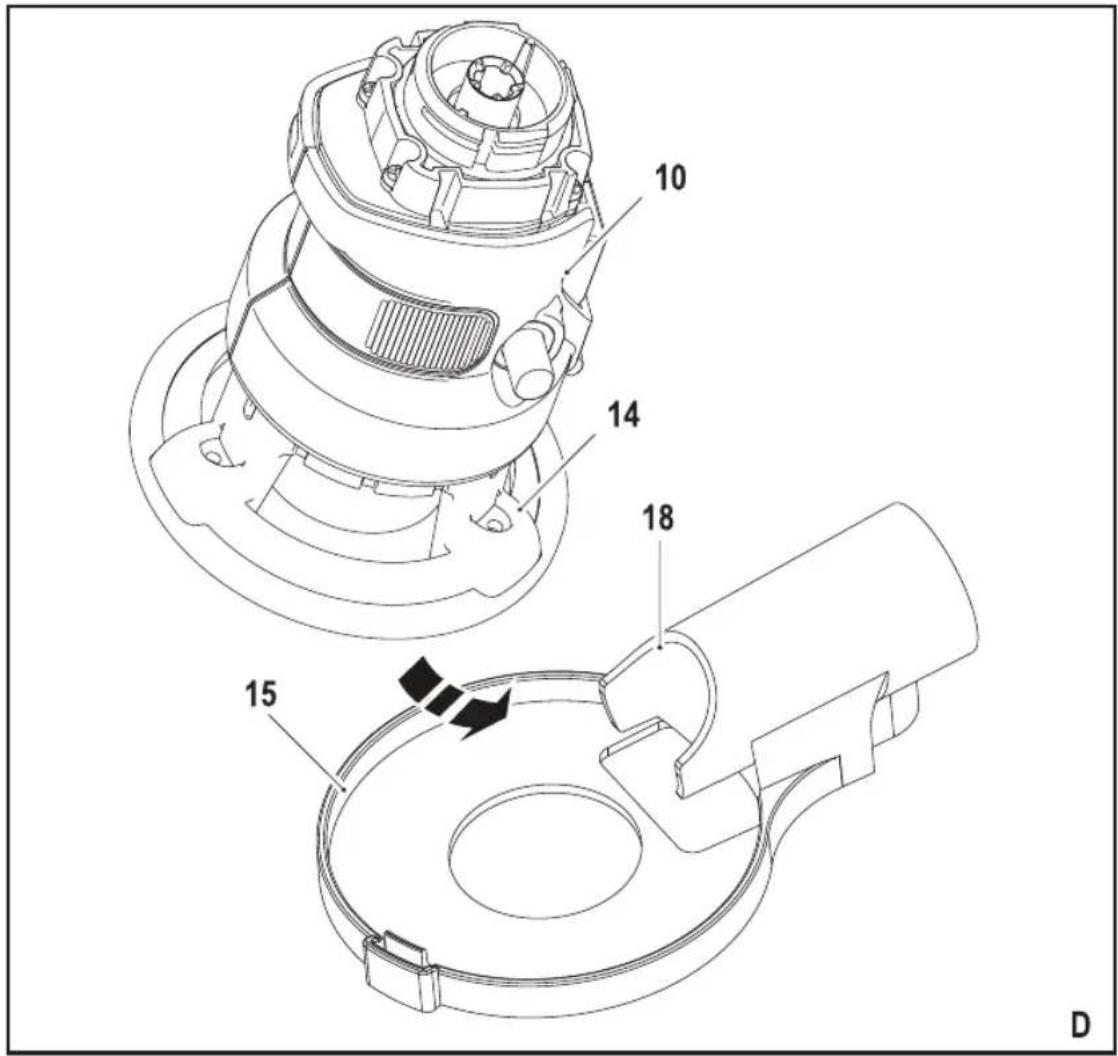

Nasazení adaptéru pro odsávání (obr. D)
Chcete-li k nářadí připojit vysavač nebo odsávací zařízení, musíte použít tento adaptér. Odsávání prachu musí být použito při práci se dřevem.
Držte frézovací hlavu (10) v mírném úhlu vzhledem k adaptéru pro odsávání (15) a zaklapněte frézovací hlavu (10) do adaptéru pro odsávání (15). Ujistěte se, zda je vnitřní část (18) adaptéru pro odsávání (15) zasunuta mezi dva výstupky odchylovače (14).
Připojte hadici vysavače zasunutím do výstupního otvoru pro odvod prachu.
Použití
Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování nářadí.
Varování! Nedotýkejte se obrobku nebo frézy ihned po ukončení provozu nářadí. Mohou být velmi horké. Manipulujte s tímto nářadím velmi opatrně. Před jakoukoli manipulací nechejte příslušenství a obrobek zcela vychladnout.
Poznámka! Tato frézka není doporučena pro frézování kovů.
Poznámka! Tato frézka není doporučena pro ponorné frézování.
Zapnutí a vypnutí
Poznámka: Ujistěte se, zda není posuvný přepínač pro chod vpřed/vzad (2) v zajištěné poloze.
♦ Chcete-li nářadí zapnout, stiskněte odjišťovací tlačítko (12) a potom stiskněte spínač s plynulou regulací otáček (1). Toto nářadí by mělo vždy pracovat v maximálních otáčkách.
♦ Uvolněte odjišťovací tlačítko.
♦ Chcete-li nářadí vypnout, uvolněte spínač s plynulou regulací otáček.

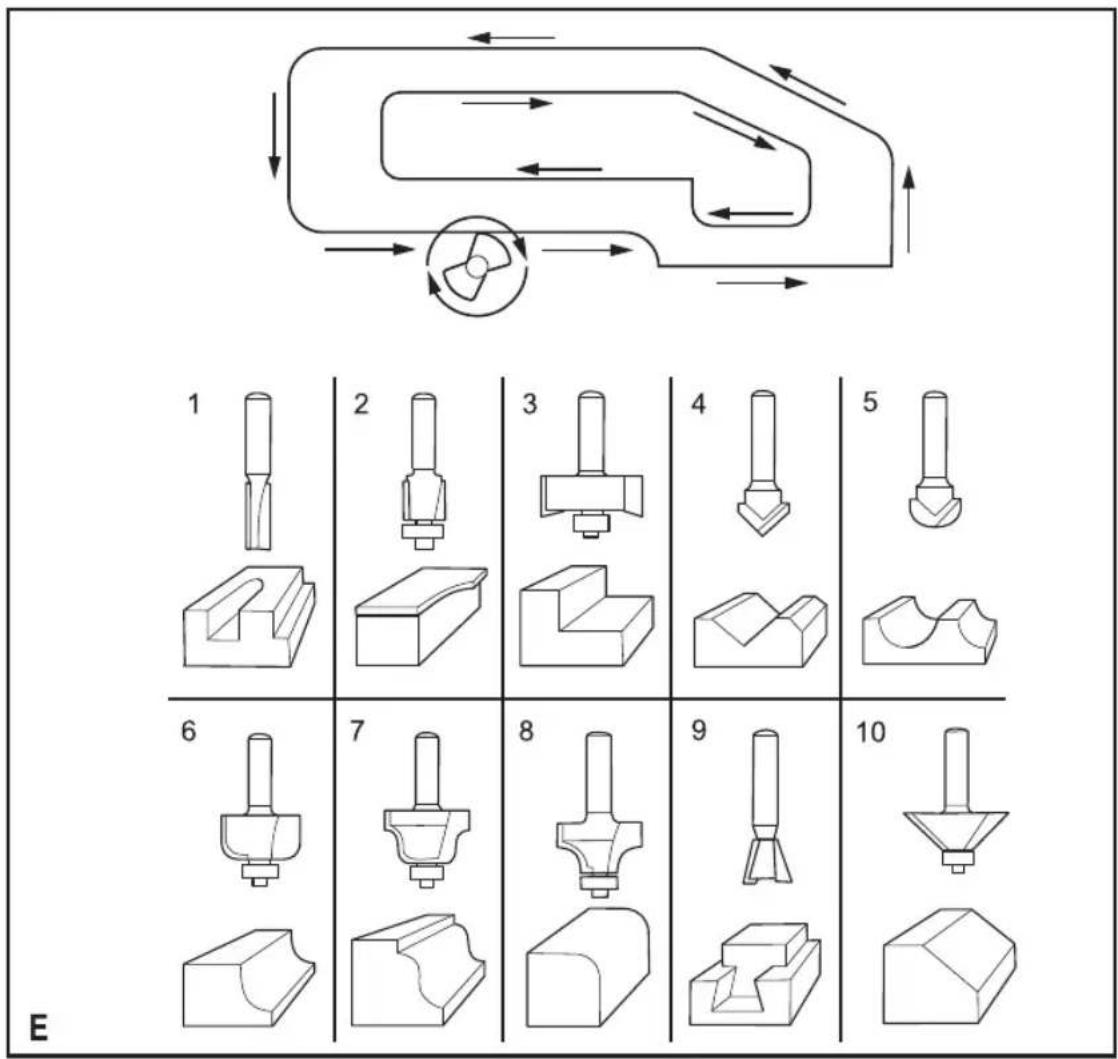

Frézování (obr. E)
Ujistěte se, zda je materiál, který bude frézován, řádně upevněn a zda je dostatečně zajištěn, aby mohl být frézován.
♦ Pro ovládání frézky vždy používejte obě ruce a vždy dbejte na to, aby frézka pracovala v maximálních otáčkách.
♦ Při frézování vnějších hran pohybujte frézkou proti směru pohybu hodinových ručiček. Při frézování vnitřních hran pohybujte frézkou ve směru pohybu hodinových ručiček.
Rady pro optimální použití
♦ Při práci na vnějších hranách pohybujte nářadím proti směru pohybu hodinových ručiček (obr. E). Při práci na vnitřních hranách pohybujte nářadím ve směru pohybu hodinových ručiček.
♦ Pro frézování profilů používejte frézy s vodítkem (kuličkové ložisko).
♦ Pro frézování měkkého dřeva používejte frézy z rychlořezné oceli (HSS).
♦ Pro frézování tvrdého dřeva používejte frézy ze slinutých karbidů (TCT).
♦ Nedoporučujeme vám provádět ponorné frézování.
♦ Nejběžnější typy fréz naleznete v níže uvedené tabulce.
Frézy (obr. E)
| Popis Použití | |
| Přímá fréza (1) Drážky a žlábky | |
| Lemovací fréza (2) Frézování | vrstvených materiálů nebo tvrdého dřeva. Frézování přesných profilů pomocí šablony |
| Drážkovací fréza (3) Drážkování u rovných nebo zaoblených obrobků | |
| Fréza na drážky ve tvaru V (4) | Drážky, žlábky a šikmé hrany |
| Jádrová fréza (5) Drážkování, | žlábkování a de-korativní frézování |
| Fréza pro rohové lišty (6) Dekorativní frézování lišť | |
| Klasická profi lová fréza (7) Dekorativní frézování lišť | |
| Zaoblovací fréza (8) Zaoblování hran | |
| Fréza na rybinové spoje (9) Rybinové spoje | |
| Fréza pro srážení hran (10) Srážení hran | |
Příslušenství
Výkon vašeho nářadí záleží na používaném příslušenství. Příslušenství Black & Decker a Piranha jsou navržena a vyrobena podle norem pro vysokou kvalitu a jsou určena pro zvýšení výkonu vašeho nářadí. Použitím tohoto příslušenství docílíte toho nejlepšího výsledku, který vám vaše nářadí může poskytnout.
Technické údaje
| MTRT8 MTRT8 | |||
| (14,4 V) (H1) | (Max) (H1) | ||
| Otáčky naprázdno | min ^-1 | 0 - 9 000 | 0 - 9 000 |
| Hmotnost | kg | 1,3 | 1,5 |
| Velikost upínací kleštiny | palce | 1/4 | 1/4 |
| Velikost upínací kleštiny | mm | 6,35 | 6,35 |
| Maximální průměr frézy | mm | 25,4 | 25,4 |
| Max. hloubka frézování | mm | 25,4 | 25,4 |
Hladina akustického tlaku podle normy EN 60745:
Akustický tlak (L _aN ) 78,3 dB(A), odchylka (K) 3 dB(A),
Celková úroveň vibrací (prostorový vektorový součet) podle normy EN 60745:
Vibrace ( a_n ) < 2,5 m/s ^2 , odchylka (K) 1,5 m/s ^2
Záruka
Společnost Black & Decker je presvědčena o kvalitě svých výrobků a nabízí mimořádnou záruku. Tato záruka je nabízena ve prospěch zákazníka a nijak neovlivní jeho zákonná záruční práva. Tato záruka platí ve všech členských státech EU a evropské zóny volného obchodu EFTA.
Objeví-li se na výrobku Black & Decker, v průběhu 24 měsíců od zakoupení, jakékoli materiálové či výrobní vady, společnost Black & Decker garantuje ve snaze o minimalizování vašich starostí bezplatnou výměnu vadých dílů, opravu nebo výměnu celého výrobku za níže uvedených podmínek:
Výrobek nebyl používán pro obchodní nebo profesionální účely a nedocházelo k jeho pronájmu.
Výrobek nebyl vystaven nesprávnému použití a nebyla zanedbána jeho předepsaná údržba.
Výrobek nebyl poškozen cizím zaviněním, jinými předměty nebo nehodou.
♦ Opravy nebyly prováděny jinými osobami, než autorizovanými opraváři nebo mechaniky autorizovaného servisu Black & Decker.
Požadujete-li záruční opravu, budete muset prodejci nebo zástupci autorizovaného servisu předložit doklad o zakoupení výrobku. Místo nejbližšího autorizovaného servisu Black & Decker naleznete na příslušné adrese uvedené v tomto návodu.
Seznam autorizovaných servisů Black & Decker a podrobnosti o poprodejním servisu naleznete také na internetové adrese: www.2helpU.com.
Navštivte prosím naše internetové stránky
www.blackanddecker.co.uk a zaregistrujte zde váš nový výrobek. Registrace umožňuje společnosti Black & Decker informovat zákazníky o průběžných změnách a nových výrobcích. Další informace o značce Black & Decker a o celé řadě našich dalších výrobku naleznete na adrese
www.blackanddecker.co.uk.
ES Prohlášení o shodě
SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ
MTRT8
Společnost Black & Decker prohlašuje, že produkty popsané v technických údajích splňují požadavky následujících norem: 2006/42/EC, EN60745-1, EN60745-2-17.
Tyto výrobky splňují také požadavky směrnic 2004/108/EC a 2011/65/EU. Chcete-li získat další informace, kontaktujte prosím společnost Stanley Europe na následující adrese nebo na adresách, které jsou uvedeny na konci tohoto návodu.
Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti Black & Decker.
Kevin Hewitt
Viceprezident pro
spotřebitelskou techniku
Black & Decker Europe,
