NÁVOD K OBSLUZE ROG Swift PG259QNR ASUS

Copyright © 2020 ASUSTeK COMPUTER INC. Všechna práva vyhrazena.

Žádná část této příručky, včetně produktů a softwaru popsané v ní, nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění nebo překládána do jakéhokoli jazyka v jakékoli formě nebo jakýmkoli způsobem, kromě dokumentace uchovávané zákazníkem pro účely zálohování, bez výslovného předchozího písemného souhlasu společnosti ASUSTeK COMPUTER INC. („ASUS“).

Záruka nebo servis produktu nebudou uplatněny, pokud: (1) došlo k opravě, úpravě nebo pozměnění produktu, pokud takovou opravu, úpravu nebo pozměnění písemně neschválí společnost ASUS; nebo (2) dojde k odstranění sériového čísla produktu nebo toto číslo chybí.

SPOLEČNOST ASUS POSKYTUJE TUTO PŘÍRUČKU „TAK, JAK JE“ BEZ DALŠÍCH ZÁRUK A PODMÍNEK, VÝSLOVNÝCH ČI PŘEDPOKLÁDANÝCH, VČETNĚ ALE BEZ OMEZENÍ PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK OBCHODOVATELNOSTI NEBO VHODNOSTI PRO URČITÝ ÚČEL. ZA ŽÁDNÝCH OKOLNOSTÍ SPOLEČNOST ASUS, JEJÍ ŘEDITELÉ, ZÁSTUPCI, ZAMĚSTNANCI NEBO JEDNATELÉ NEPONESOU ODPOVĚDNOST ZA NEPRÍMÉ, ZVLÁŠTNÍ, NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ ŠKOD ZPŮSOBENÝCH ZTRÁTOU ZISKU, OBCHODNÍCH ZTRÁT, ZTRÁTOU POUŽÍVÁNÍ NEBO DAT, PŘERUŠENÍM OBCHODNÍ ČINNOSTI ATD.), BYLA SPOLEČNOST ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD VYPLÝVAJÍCÍCH ZE ZÁVADY NEBO CHYBY V TÉTO PŘÍRUČCE ČI PRODUKTU.

SPECIFIKACE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU URČENY POUZE PRO INFORMACI A KDYKOLI BEZ OHLÁŠENÍ PODLÉHAJÍ ZMĚNĚ A NELZE JE VYKLÁDAT JAKO ZÁVAZEK ZE STRANY SPOLEČNOSTI ASUS. SPOLEČNOST ASUS NEPŘIJÍMÁ ŽÁDNOU ODPOVĚDNOST ZA JAKÉKOLI CHYBY NEBO NEPŘESNOSTI, KTERÉ SE MOHOU V TÉTO PŘÍRUČCE OBJEVIT, VČETNĚ PRODUKTŮ A SOFTWAREU ZDE POPSANÝCH.

Názvy produktů a firem uvedených v této příručce mohou, ale nemusí být registrované ochranné známky nebo autorská práva příslušných firem a používají se pouze pro identifikaci nebo vysvětlení a ku prospěchu vlastníků bez záměru tato práva narušit.

Obsah

Oznámení iv

Bezpečnostní informace ...... v

Péče a údržba ...... vi

Takeback Services ...... vii

Kapitola 1: Úvod k výrobku

1.1 Vítejte! 1-1
1.2 Obsah balení 1-1
1.3 Úvod k monitoru 1-2

1.3.1 Pohled zepředu/ze strany 1-2
1.3.2 Zadní pohled 1-3
1.3.3 Funkce GamePlus 1-4
1.3.4 Funkce GameVisual 1-5
1.3.5 G-SYNC HDR 1-6

Kapitola 2: Nastavování

2.1 Montáž ramene/podstavce monitoru 2-1
2.2 Používání C svorky (pro PG259QNR) 2-2
2.3 Uspořádání kabelů 2-3
2.4 Nastavení monitoru 2-3
2.5 Sejmutí ramene (pro montáž na zed' VESA) 2-5
2.6 Připojení kabelů 2-6
2.7 Zapínání monitoru 2-6

Kapitola 3: Obecné pokyny

3.1 Nabídka OSD (On-Screen Display) 3-1

3.1.1 Změna konfigurace 3-1
3.1.2 Úvod k funkci OSD 3-2

3.2 Aura 3-9
3.3 Souhrn specifikací 3-10
3.4 Vnější rozměry 3-12
3.5 Odstraňování potíží (Časté otázky) 3-13

Oznámení

Vyjádření Federální komise pro komunikace (FCC)

Toto zařízení splňuje podmínky části 15 směrnic FCC. Provoz podléhá následujícím dvěma podmínkám:

• Zařízení nesmí způsobovat škodlivé rušení a
• Zařízení musí přijmout jakékoli přijaté rušení, včetně rušení, které může způsobit nežádoucí provoz.

Toto zařízení bylo vyzkoušeno a bylo ověřeno, že odpovídá omezením pro digitální zařízení třídy B podle části 15 předpisů FCC. Tato omezení jsou určena k tomu, aby poskytovala přiměřenou míru ochrany před škodlivými účinky při instalaci v obytné oblasti. Toto zařízení generuje, využívá a může vyzařovat vysokofrekvenční energii a pokud není instalováno a používáno v souladu s pokyny, může být zdrojem škodlivého rušení rádiových komunikací. Nelze ovšem zaručit, že se při určité instalaci rušení neobjeví. Pokud skutečně dojde k rušení příjmu rozhlasového nebo televizního vysílání, což lze zjistit vypnutím a zapnutím tohoto zařízení, je třeba pokusit se rušení odstranit některým z následujících způsobů:

• Změňte orientaci nebo umístění antény pro příjem signálu.
• Umístěte zařízení dále od přijímače.
• Připojte zařízení do zásuvky v jiném okruhu, než ve kterém je připojený přijímač.
• Požádejte o pomoc obchodního zástupce nebo zkušeného technika pro rádiové/televizní přijímače.

Pro zajištění shody s předpisy FCC je nutné používání stíněných kabelů pro připojení monitoru ke grafické kartě. Změny nebo úpravy, které nejsou výslovně schváleny subjektem odpovědným za to, že přístroj odpovídá výše uvedeným podmínkám provozu, by mohly mít za následek, že uživatel nebude smět zařízení provozovat.

Vyjádření kanadského ministerstva komunikací

Toto digitální zařízení nepřekračuje limity třídy B pro vyzařování rádiového rušení z digitálního zařízení stanovené nařízeními kanadského ministerstva komunikací o rádiovém rušení.

Toto digitální zařízení třídy B odpovídá kanadské normě ICES-003.

Bezpečnostní informace

• Před instalací monitoru si pečlivě přečtěte veškerou dokumentaci dodanou v balení.
• Monitor nikdy nevystavuje dešti ani vlhkosti, abyste předešli nebezpečí požáru nebo úrazu elektrickým proudem.
• Nikdy se nepokoušejte otevřít skříň monitoru. Nebezpečná vysoká napětí uvnitř monitoru mohou způsobit vážné poranění.
• Pokud se rozbije napájení, nepokoušejte se to opravit sami. Obrat'te se na kvalifikovaného servisního technika nebo na váš maloobchod.
• Před používáním produktu se ujistěte, že všechny kabely jsou správně připojené a že napájecí kabely nejsou poškozené. Pokud zjistíte nějakou škodu, okamžitě se obraťte na prodejce.
• Výřezy a otvory na zadní a horní straně skříňky jsou určeny pro odvětrávání. Tyto otvory neblokujte. Produkt nikdy neumíst'ujte do blízkosti radiátoru nebo zdroje tepla ani na radiátor nebo zdroj tepla, pokud není zajištěno řádné odvětrávání.
• Monitor by měl být napájen pouze z odpovídajícího typu napájecího zdroje uvedeného na štítku. Pokud si nejste jisti, jaké napájení máte doma, obrat'te se prosím na svého prodejce nebo na místní elektrorozvodné závody.
• Používejte správnou zástrčku, která odpovídá místní normě napájení.
• Nepřetěžujte mnohonásobné zásuvky a prodlužovací kabely. Přetížení může vést k požáru nebo úrazu elektrickým proudem.
• Vyhýbejte se prachu a extrémním teplotám. Nedávejte monitor na místo, kde by se mohl namočit. Umístěte monitor na stabilní povrch.
• Odpojte zařízení při bouřce nebo pokud je nebudete delší dobu používat. Tak monitor ochráníte před poškozením v důsledku nárazových proudů.
• Do otvorů ve skříni monitoru nikdy nezasunujte žádné předměty a zabraňte jejich polití kapalinami.
• K zajištění uspokojivé funkce používejte monitor s počítači uvedenými v UL, které mají řádně konfigurované konektory s vyznačením 100-240 V AC.
• Pokud se u monitoru vyskytnou technické problémy, obrat'te se na kvalifikovaného servisního technika nebo svého prodejce.
• Změna ovládání hlasitosti a také ekvalizéru na jiné nastavení, než je středová pozice, může zvýšit výstupní napětí sluchátek a potažmo úroveň tlaku zvuku.
• Adaptér se používá pouze pro tento monitor, nepoužívejte jej pro jiné účely. Vaše zařízení používá některý z následujících napájecích zdrojů:
• Výrobce: Delta Electronics Inc., Model: ADP-90LE B, ADP-90YD B

Tento symbol přeškrtnuté popelnice s kolečky označuje výrobek (elektrická a elektronická zařízení a knoflíkové baterie obsahující rtuť), který se nesmí vhazovat do komunálního odpadu. Informace o likvidaci elektronických výrobku hledejte v místních předpisech.

Péče a údržba

• Před zvedáním nebo přemístováním monitoru raději odpojte kabely a napájecí kabel. Při usazování monitoru používejte správný způsob zvedání. Při zvedání nebo přenášení uchopte monitor za jeho okraje. Displej nezvedejte za podstavec nebo kabel.
• Čištění. Vypněte monitor a odpojte napájecí kabel. Povrch monitoru čistěte měkkým hadříkem, který nepouští vlas. Těžko odstranitelné skvrny lze odstranit hadříkem navlhčeným v jemném čisticím prostředku.
• Nepoužívejte čisticí prostředky obsahující alkohol nebo aceton. Používejte čisticí prostředek určený k čištění monitoru. Čisticí prostředek nikdy nestříkejte přímo na obrazovku, protože může proniknout dovnitř a způsobit úraz elektrickým proudem.

Následující příznaky jsou u monitoru běžné:

• Při prvním použití může obrazovka blikat kvůli, což způsobuje charakter zářivky. Vypněte vypínač napájení a znovu jej zapněte a ujistěte se, že blikání přestalo.
• V závislosti na používaném vzorku na ploše se můžete setkat s trochu nerovnoměrným jasem obrazovky.
• Pokud se po dobu řady hodin zobrazuje stejný obrázek, může na obrazovce zůstat po přechodu na jiný obrázek přetrvávající vjem. Obrazovka se pomalu obnoví nebo můžete na několik hodin vypnout vypínač napájení.
• Když obrazovka zčerná nebo bliká nebo už vůbec nefunguje, požádejte prodejte nebo servisní středisko o opravu. Obrazovku neopravujte sami!

Konvence používané v tomto průvodci

VAROVÁNÍ: Informace, které mají zabránit vašemu zranění, když se snažíte provést úlohu.

UPOZORNĚNÍ: Informace, které mají zabránit poškození komponent, když se snažíte provést úlohu.

DŮLEŽITÉ: Informace, které MUSÍTE dodržovat při provádění úlohy.

POZNÁMKA: Tipy a další informace, které pomohou při provádění úlohy.

Kde najdete další informace

Další informace a aktualizace týkající se produktu a software najdete v těchto zdrojích.

1. Internetové stránky ASUS

Internetové stránky ASUS po celém světě poskytují aktualizované informace o produktech v oblasti hardware a software značky ASUS. Podívejte se na http://www.asus.com

2. Další dokumentace

Balení vašeho produktu může obsahovat další dokumentaci, kterou tam mohl přidat váš prodejce. Tyto dokumenty nejsou součástí standardního balení.

Takeback Services

Informace o produktu pro energetický štítek v EU

PG259QN

PG259QNR

1.1 Vítejte!

Děkujeme za zakoupení monitoru LCD ASUS®!

Nejnovější monitor LCD v širokoúhlém formátu od společnosti ASUS nabízí širší, jasnější a křišťálově čistý displej a řadu funkcí, které umocňují váš zázitek z prohlížení.

Díky těmto funkcím si můžete užívat komfort a mít skvělý vizuální zážitek, který monitor přináší!

1.2 Obsah balení

Zkontrolujte, zda balení obsahuje následující položky:

√ Monitor LCD
√ Podstavec monitoru
√ Průvodce pro rychlé uvedení do provozu
Záruční list
√ Napájecí adaptér
√ Napájecí kabel
√ Kabel DP
√ Kabel HDMI
√ Kabel USB
√ Kryt vstupního/výstupního portu
√ Zpráva o testu kalibrace barev
√ Uvítací karta ROG s obálkou
√ Nálepka ROG
√ C svorka (pouze pro PG259QNR)

V případě, že je některá z výše uvedených položek poškozena nebo chybí, obrat'te se ihned na prodejce.

Vyberte možnost „ZAPNUTO“, když se zobrazí zpráva „AURA“, pokud chcete zapnout světlo na zadním krytu. Pokud tuto funkci zakážete, ale později ji chcete znovu aktivovat, zapněte ji pomocí nabídky OSD.

Pokud nebude asi 10 minut detekován žádný signál, monitor automaticky přejde do úsporného režimu.

1.3 Úvod k monitoru

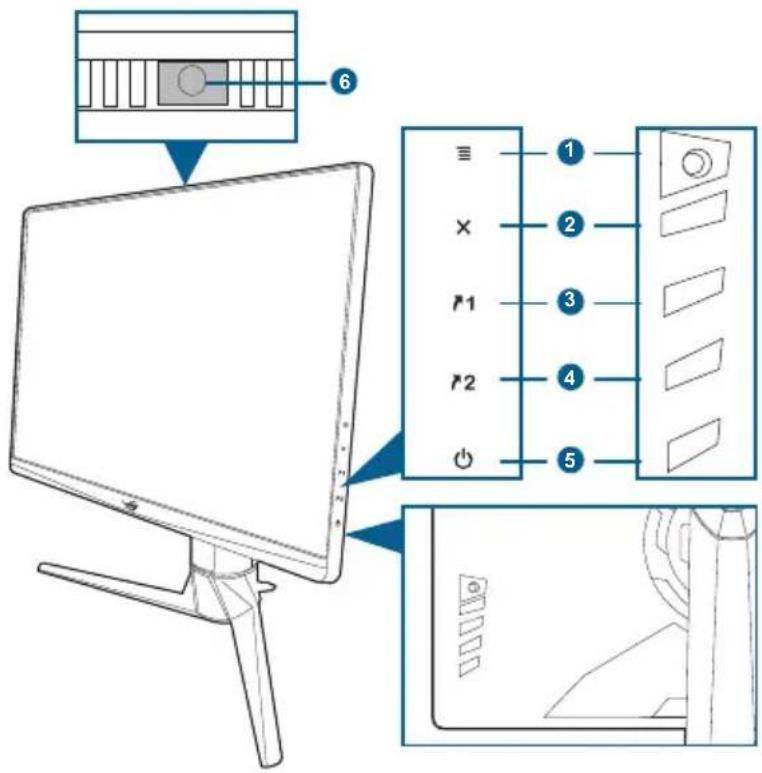

1.3.1 Pohled zepředu/ze strany

1. Tlačítko ( 5směrové)

• Zapíná nabídku OSD. Aktivuje vybranou položku nabídky OSD.
• Zvyšuje/snižuje hodnoty nebo posunuje výběr nahoru/dolů/vlevo/vpravo.
• Zapne nabídku OSD, když monitor vstoupí do pohotovostního režimu nebo se zobrazí sdělení „NENÍ SIGNÁL“.

2. Tlačítko ✗

• Ukončení položky nabídky OSD.
• Přepíná funkci Zámku kláves mezi zapnout a vypnout dlouhým stisknutím po dobu 5 sekund.
• Zapne nabídku OSD, když monitor vstoupí do pohotovostního režimu nebo se zobrazí sdělení „NENÍ SIGNÁL“.

3. Tlačítko ↗1

• Výchozí: GamePlus.
- Pro změnu funkce zástupce přejděte na nabídku Zástupce > Zástupce 1.
- Zapne nabídku OSD, když monitor vstoupí do pohotovostního režimu nebo se zobrazí sdělení „NENÍ SIGNÁL“.

4. Tlačítko

• Výchozí: GameVisual.
- Pro změnu funkce zástupce přejděte na nabídku Zástupce > Zástupce 2.
- Zapne nabídku OSD, když monitor vstoupí do pohotovostního režimu nebo se zobrazí sdělení „NENÍ SIGNÁL“.

5. Tlačítko a indikátor napájení

• Zapnutí/vypnutí monitoru.
• Definici barvy indikátoru napájení ukazuje tabulka dole.

Bílá ZAP.

VYP. VYP.

Žlutá ULMB/ ULMB+HDR

Oranžové blikání Přechod do pohotovostního režimu

Oranžová Pohotovostní režim/Žádný signál

Zelená HDR/HDR+G-SYNC

Červená G-SYNC

6. Snímač okolního světla.

1.3.2 Zadní pohled

PG259QNR

PG259QN

1. Port DC IN. Tento port slouží k připojení napájecího kabelu.
2. Port HDMI. Tento port slouží k propojení se zařízením kompatibilním s HDMI.
3. DisplayPort. Tento port slouží k propojení se zařízením kompatibilním s DisplayPort.
4. Pouze pro servisní techniky.

5. Výstupní port USB. Tento port slouží k propojení s kabelem USB pro příchozí signál. Připojením se zapínají porty USB na monitoru.

6. Vstupní porty USB. Tyto porty slouží k propojení se zařízením USB, jako jsou klávesnice/myši USB, jednotky USB flash atd.

7. Vstupní port USB 3.0 (červený port) s NVIDIA Reflex Latency Analyzer. Tento port je určen pro připojení k zařízením USB, jako je klávesnice/myš USB, USB flash disk atd. Tento port je speciálně určen pro připojení vaší kabelové nebo bezdrátové myši pro povolení NVIDIA Reflex Latency Analyzer.
8. Konektor pro sluchátka. Tento port je dostupný pouze v případě, že je zapojen kabel HDMI/DisplayPort nebo kabel USB.
9. Drážka pro zámek Kensington.
10. AURA RGB/AURA Sync (ovládáno pomocí softwaru AURA).
11. Ovládací tlačítka.

1.3.3 Funkce GamePlus

Funkce GamePlus poskytuje sadu nástrojů a vytváří lepší herní prostředí pro uživatele při hraní různých druhů her. Překryvný vlasový kříž se 6 možnostmi vlasového kříže vám umožňuje zvolit takový, který nejlépe odpovídá hrané hře. K dispozici jsou také časovač a stopky na obrazovce, který můžete umístit na levou stranu displeje, abyste mohli sledovat čas hry; zatímco počítadlo FPS (snímku za sekundu) vám sděluje, jak hladce hra běží. Zarovnání zobrazení zobrazuje čáry pro zarovnání na 4 stranách obrazovky, což slouží jako snadný a praktický nástroj k tomu, abyste mohli dokonale zarovnat více monitorů.

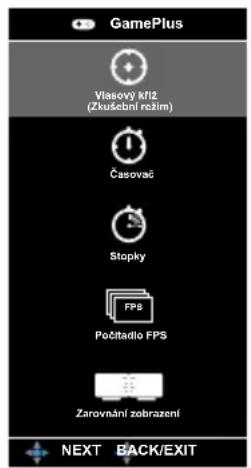

Aktivace GamePlus:

1. Stiskněte klávesovou zkratku GamePlus.
2. Přesunutím tlačítka ( ) nahoru/dolů můžete vybírat z různých funkcí.
3. Stiskutím tlačítka ( ) nebo přesunutím tlačítka ( ) vpravo potvrďte zvolenou funkci a přesuňte tlačítko ( ) naboru/dolů pro přechod nastaveními. Přesuňte tlačítko ( ) vlevo pro přechod zpět, vypnutí a ukončení.
4. Zvýrazněte požadované nastavení a stiskněte tlačítko ( ) pro jeho aktivaci. Pro neaktivaci stiskněte tlačítko ✗

Hlavní nabídka GamePlus	GamePlus — Vlasový kříž	GamePlus — Časovač	GamePlus — Počítadlo FPS

1.3.4 Funkce GameVisual

Funkce GameVisual vám pomáhá vybírat mezi různými režimy obrazu praktickým způsobem.

Aktivace GameVisual:

1. Stiskněte tlačítko zástupce GameVisual.
2. Přesunutím tlačítka ( ) nahoru/dolů můžete zvýraznit požadované nastavení.
3. Stisknutím tlačítka ( ) nebo přesunutím tlačítka vpravo jej aktivujete.

4. Pro ukončení nabídky přesuňte tlačítko ( ) vlevo.

5. Režim Krajina: Je to ta nejlepší volba pro zobrazení fotografií krajiny pomocí inteligentní technologie GameVisual™ Video.

6. Režim Závod: Je to ta nejlepší volba pro hraní závodních her pomocí inteligentní technologie GameVisual™ Video.
7. Režim Kino: Je to ta nejlepší volba pro sledování filmů pomocí inteligentní technologie GameVisual™ Video.
8. Režim RTS/RPG: Je to ta nejlepší volba pro hraní her RTS (Realtimová strategie) a RPG (Hra na hrdiny) pomocí inteligentní technologie GameVisual™ Video.
9. G-SYNC Esports Mode: Toto je nejlepší volba pro profesionální hráče Esports s technologií procesoru G-SYNC®.
10. Režim sRGB: Je to ta nejlepší volba pro prohlížení fotografií a grafiky z počítače.

• V režimu Závod nelze následující funkce uživatelsky konfigurovat: Šestiosá sytost.
• Ve režimu sRGB nelze následující funkce uživatelsky konfigurovat: Teplota barev, Jas, Kontrast, Gamma, Šestiosá sytost.
• Ve režimu Krajina/Kino nelze následující funkce uživatelsky konfigurovat: Gamma, Posílení tmavé.

1.3.5 G-SYNC HDR

Monitor podporuje formát HDR. Při zjišťování obsahu HDR se zobrazí zpráva „HDR zap.“ na v nabídce OSD.

• Při zobrazení obsahu HDR nejsou k dispozici následující funkce: GameVisual, Variabilní podsvícení, Filtr Modrého Světla, DP SDR YCbCr sRGB Gamma, HDMI SDR YCbCr sRGB Gamma, Automatické nastavení jasu SDR.
• Požaduje se grafická karta NVIDIA Pascal GPU jako GTX1070, GTX1080 a GTX1080 Ti nebo vyšší.

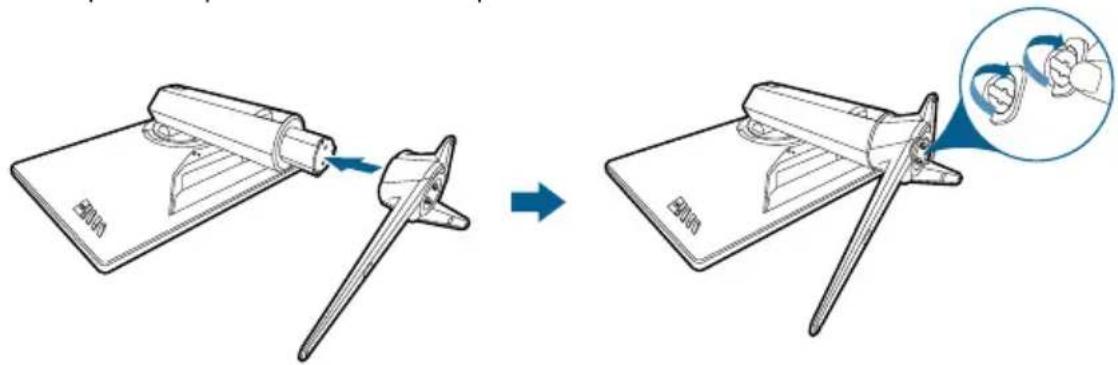

2.1 Montáž ramene/podstavce monitoru

1. Vložte podstavec do ramene.
2. Připevněte podstavec k rameni pomocí dodaného šroubu.

Doporučujeme přikrýt povrch stolu měkkou látkou, abyste zabránili poškození monitoru.

Velikost šroubů základny: M6 x 15 mm.

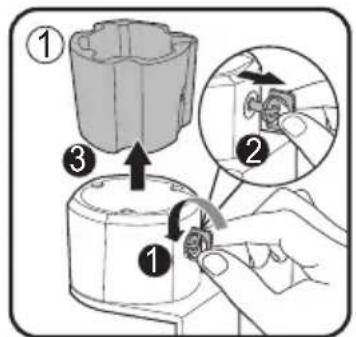

2.2 Používání C svorky (pro PG259QNR)

C svorka připevňuje monitor k povrchům o tlouštče až 8 cm. Před spuštěním se ujistěte, že máte dostatek místa, aby se vešla celá svorka, a povrch je pevný a rovný.

Při instalaci monitoru postupujte podle níže uvedených obrázků.

*Před odstraněním vnitřního držáku svorky povolte šroub.

Doporučujeme přikrýt povrch stolu měkkou látkou, abyste zabránili poškození monitoru.

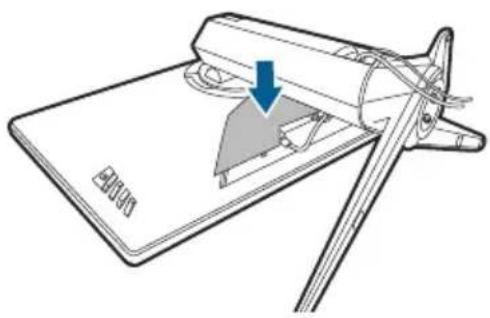

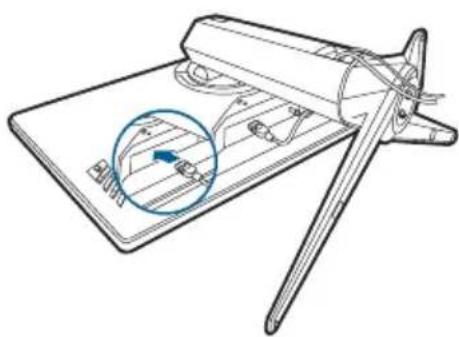

2.3 Uspořádání kabelů

Kabely si můžete uspořádat pomocí krytu vstupních/výstupních portů.

- Uspořádání kabelů

- Používání krytu vstupních/výstupních portů: tento kryt lze připevnit nebo odendat.

2.4 Nastavení monitoru

• Pro optimální komfort při sledování doporučujeme dívat se na celou plochu monitoru a potom upravit úhel tak, jak je to pro vás nejpohodlnější.
• Při změně úhlu přidržte podstavec, abyste zabránili pádu monitoru.

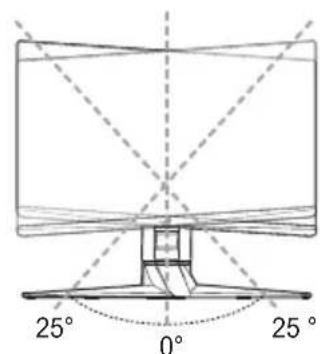

• Doporučený úhel nastavení je +20° až -5° (naklonění)/+25° až -25° (natočení)/ ±120 mm (nastavení výšky).

(Naklonění) (Otočení)

Je běžné, že se monitor při nastavování úhlu pohledu nepatrně třese.

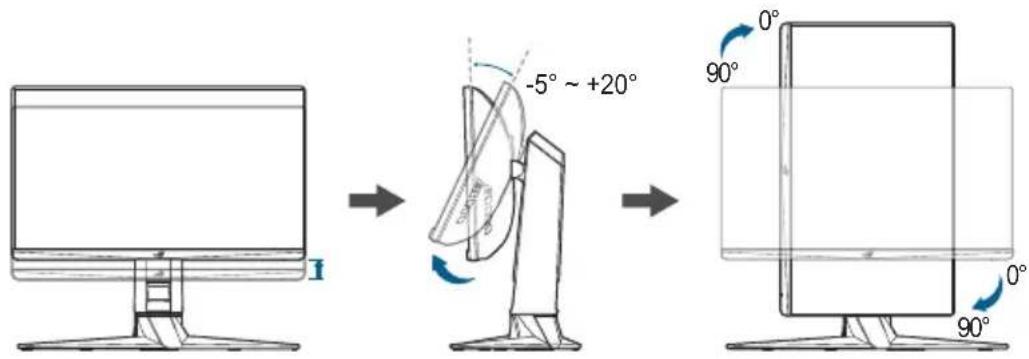

Otočení monitoru

1. Vysuňte monitor do nejvyšší polohy.
2. Nakloňte monitor v maximálním úhlu.
3. Otočte monitor ve směru hodinových ručiček v požadovaném úhlu.

Je běžné, že se monitor při nastavování úhlu pohledu nepatrně třese.

2.5 Sejmutí ramene (pro montáž na zed' VESA)

Odnímatelné rameno tohoto monitoru je speciálně navrženo pro montáž na zed' VESA.

Pro sejmutí ramene:

1. Položte monitor na stůl přední stranou dolů.
2. Pomocí šroubováku sejměte kryty tam, kde se spojuje monitor a rameno.
3. Povolte čtyří šrouby na zadní straně monitoru a sejměte rameno/podstavec.

Doporučujeme přikrýt povrch stolu měkkou látkou, abyste zabránili poškození monitoru.

- Montážní sada na zed' VESA (100 x 100 mm) se prodává samostatně.

- Používejte pouze držák pro montáž na stěnu uvedený v UL s minimální hmotností 22,7 kg (velikost šroubů: M4 x 10 mm).

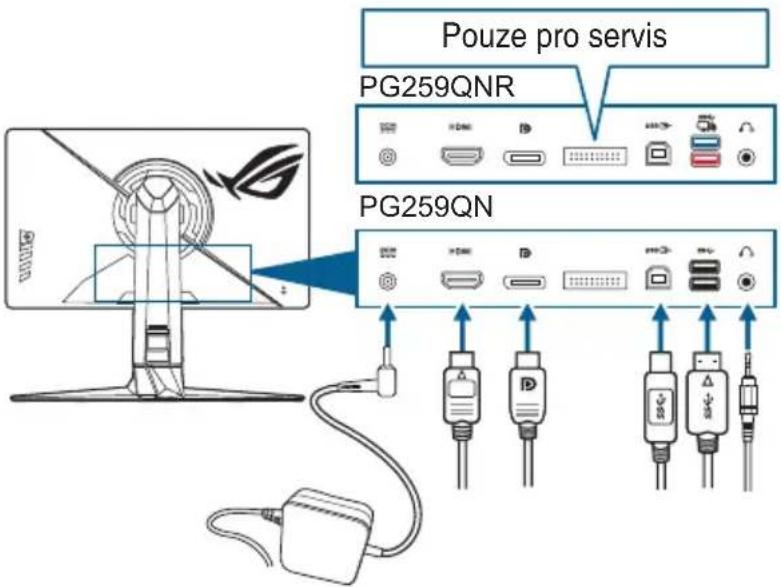

2.6 Připojení kabelů

Připojte kabely podle následujících pokynů:

- Připojení napájecího kabelu:

a. Zapojte napájecí adaptér pevně do vstupu DC IN monitoru.

b. Jeden konec napájecího kabelu zapojte do napájecího adaptéru a druhý konec do elektrické zásuvky.

- Připojení kabelu DisplayPort/HDMI:

a. Jeden konec kabelu DisplayPort/HDMI zapojte do konektoru DisplayPort/HDMI na monitoru.

b. Druhý konec kabelu DisplayPort/HDMI zapojte do portu DisplayPort/HDMI počítače.

- Používání sluchátek: konec se zástrčkou zapojte do konektoru pro sluchátka na monitoru.

- Používání portů USB 3.0: Vezměte dodaný kabel USB 3.0 a zasuňte menší konec (typ B) výstupního kabelu USB do výstupního portu USB monitoru, a větší konec (typ A) do portu USB 3.0 ve svém počítači. Ujistěte se, že na počítači máte nainstalován aktuální operační systém Windows 7/Windows 10. Díky tomu bude moci port USB na monitoru pracovat.

2.7 Zapínání monitoru

Stiskněte tlačítko napájení. Umístění tlačítka napájení viz strana 1-3. Indikátor napájení se rozsvítí bíle, což znamená, že je monitor ZAPNUT.

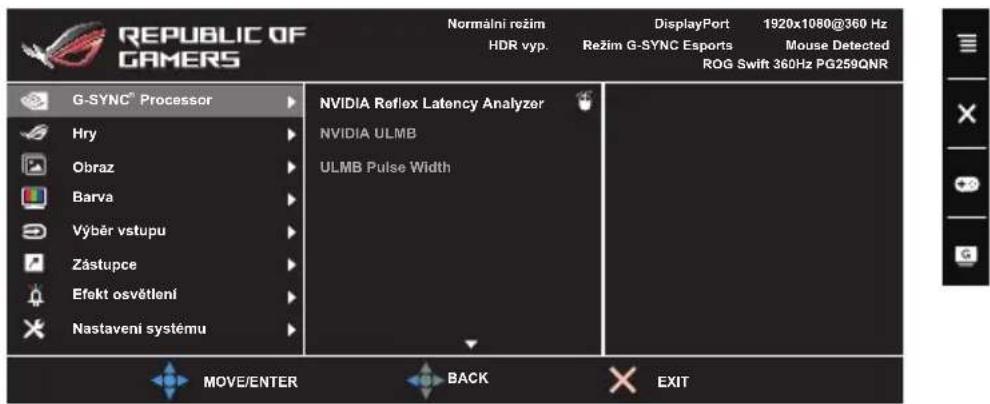

3.1 Nabídka OSD (On-Screen Display)

3.1.1 Změna konfigurace

1. Pro otevření nabídky OSD stiskněte tlačítko ( )
2. Přesunutím tlačítka ( ) nahoru/dolů můžete procházet funkcemi. Zvýrazněte požadovanou funkci a stiskněte tlačítko ☑ projejí aktivaci. Pokud má vybraná funkce podnabídku, znovu přesuňte tlačítko ( ) nahoru nebo dolů pro procházení funkcemi podnabídky. Zvýrazněte požadovanou funkci podnabídky a stiskněte tlačítko ☑ nebo přesuňte tlačítko ☑ vpravo pro její aktivaci.
3. Přesuňte tlačítko ( ) nahoru/dolů pro změnu nastavení vybrané funkce.
4. Pro ukončení a uložení nabídky OSD opakovaně stiskněte tlačítko nebo opakovaně přesuňte tlačítko ( ) vlevo, dokud nabídka OSD nezmizí. Pro úpravu dalších funkcí opakujte kroky 1-3.

3.1.2 Úvod k funkci OSD

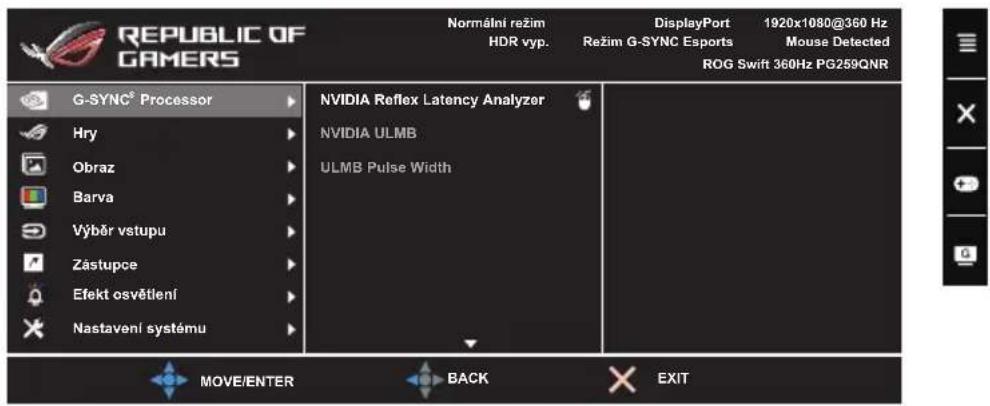

1. G-SYNC ^ Processor

• NVIDIA Reflex Latency Analyzer (pouze pro PG259QNR)

„Monitorovací obdélník“ musíte umístit tam, kde dochází k téměř okamžité změně osvícení. Čím rychleji, tím lépe. Nejčastěji se jedná o záblesk z ústí, ale může to být změna rozsahu nebo jiný okamžitý pohyb. To záleží na vaší hře.

Před použitím této funkce dokončete nastavení monitoru podle následujících kroků:

a. Zapojte konec kabelu USB 3.0 typu B do zadní části monitoru a druhý konec zapojte do počítače.
b. Zapojte myš podporující Reflex Latency Analyzer na zadní straně monitoru do portu USB nejblíže k vám, když stojíte čelem k displeji.
c. Ujistěte se, že je monitor nastaven na Režim G-SYNC Esports.
d. Vyberte možnost Zapnuto v nabídce G-SYNC ^ Processor > NVIDIA Reflex Latency Analyzer > PC + Display Latency.

e. Monitorovací obdélník Reflex Latency se zobrazí ve středu obrazovky spolu s metrikou PC + Display Latency v levém horním rohu obrazovky.

* PC + Display Latency: Povoluje nebo zakazuje funkci analyzátoru latence. Je-li tato funkce povolena, analyzátor detekuje kliknutí přicházející z myši a poté měří čas potřebný k tomu, aby se výsledné pixely (tj. záblesk ústí hlavně) změnily na obrazovce během hry.
* Monitoring Sensitivity: Upravuje citlivost monitorování.
* Show Monitoring Rectangle: Zobrazí nebo skryje monitorovací obdélník. Tento obdélník určuje, které pixely bude procesor G-SYNC snímat během kliknutí myší.
* Monitoring Rectangle Preset: Upravuje výchozí přednastavené umístění pro monitorovací obdélník.
* Monitoring Rectangle Location: Ručně upraví umístění monitorovacího obdélníku pomocí tlačítka ≡ (5směrové).

* Monitoring Rectangle Size: Ručně upraví velikost monitorovacího obdélníku pomocí tlačítka (5směrové).

Můžete si také stáhnout a nainstalovat GeForce Experience, abyste mohli plně využívat analýzu latence systému.

Kroky pro nastavení GeForce Experience:

a. Nainstalujte GeForce Experience.
b. Ujistěte se, že je monitor nastaven na 360Hz na NVIDIA Control Panel (Ovládacím panelu NVIDIA).
c. Otevřete GeForce Experience kliknutím na zástupce na ploše nebo kliknutím pravým tlačítkem na logo NVIDIA na hlavním panelu systému Windows poblíž hodin.
d. Přihlaste se do GeForce Experience.
e. Klikněte na ozubené kolo a zaškrtnutím políčka Enable Experimental Features (Povolit experimentální funkce) v nastavení General (Obecné) zobrazte metriky výkonu.
f. Stisknutím kombinace kláves ALT + Z otevřete překrytí během hry GeForce Experience.
g. Nyní, když je překrytí GeForce Experience otevřené, klikněte na Performance (Výkon).
h. Kliknutím na malé ozubené kolo nakonfigurujete překrytí výkonu.
i. Ujistěte se, že je zvýrazněna položka Performance (Výkon), vyberte overlay position (pozici překrytí) a klikněte na Latency (Latence).
j. Tím se otevře Performance Overlay (Překrytí výkonu) s latency metrics (metrikami latence).

- NVIDIA ULMB (Ultra Low Motion Blur)/ULMB Pulse Width (pouze pro vstup DisplayPort): Upraví úroveň snížení rozostření pohybu. Tato funkce je k dispozici, je-li obnovovací frekvence 144 Hz nebo 240 Hz.

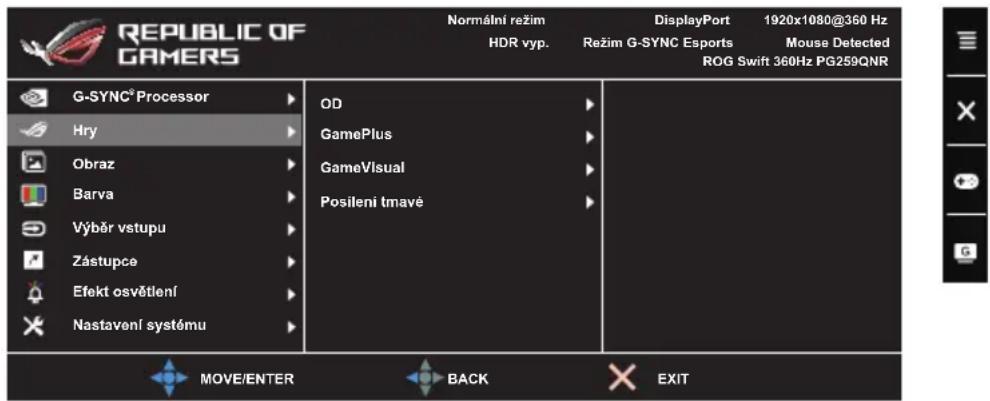

2. Hry

- OD: Zlepšuje dobu odezvy LCD obrazovky pro úroveň šedé. Obsahuje 3 režimy: Extrémní, Normální a VYPNUTO.

Tato funkce není k dispozici, když je položka NVIDIA ULMB povolena.

• GamePlus: Podrobnosti viz v části 1.3.3 Funkce GamePlus.
• GameVisual: Podrobnosti viz v části 1.3.4 Funkce GameVisual.
• Posílení tmavé: Vylepšení tmavých barev upraví křivku gama monitoru za účelem obohacení tmavých tónů v obrazu a díky tomu budou tmavé scény a předměty mnohem snadněji vidět.

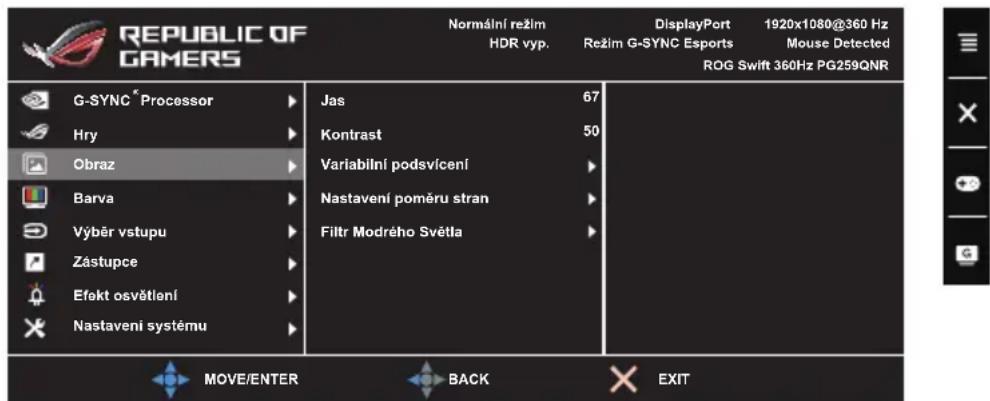

3. Obraz

• Jas: Rozsah nastavení je od 0 do 100. Je-li povolena funkce HDR, Jas se změní na Špičková bílá (nity) 400.
• Kontrast: Rozsah nastavení je od 0 do 100.
• Variabilní podsvícení: Umožní nebo zakáže operaci s variabilním podsvícením.
• Nastavení poměru stran: Upravuje poměr stran na možnost Celá nebo Aspekt.
  • Filtr Modrého Světla

* Úroveň 0: Beze změny.

* Úroveň 1\~4: Čím vyšší úroveň, tím méně modrého světla je rozptýleno. Při aktivaci Filtru Modrého Světla se automaticky naimportuje výchozí nastavení režimu Závod. Mezi Úrovní 1 a Úrovní 3 lze funkci Jas uživatelsky konfigurovat. Úroveň 4 je optimalizované nastavení. Je v souladu s certifikací TÜV pro slabé modré světlo. Funkci Jas nelze uživatelsky konfigurovat.

Pro snížení únavy očí viz následující:

• Pokud uživatelé pracují u zobrazovacího zařízení dlouhou dobu, měli by si dát pauzu. Doporučujeme dělat krátké přestávky (nejméně 5 minut) přibližně po 1 hodině nepřetržité práce u počítače. Krátké a časté přestávky jsou efektivnější než jedna dlouhá pauza.
• Pro minimalizování únavy očí a pocitu suchých očí by uživatelé měli pravidelně nechat oči odpočinout tak, že se zaměří na vzdálené předměty.
• Ke snížení únavy očí mohou přispět cviky na oči. Cviky často opakujte. Pokud únava očí přetrvává, obrat'te se na lékaře. Cviky na oči: (1) Opakovaně se dívejte nahoru a dolů (2) Pomalu očima koulejte (3) Pohybujte očima úhlopříčně.
• Vysoce energetické modré světlo může vést k únavě očí a AMD (muskulární degradace související s věkem). Filtr Modrého Světla sníží 70% (max.) škodlivého modrého světla pro zamezení CVS (syndrom počítačového vidění).

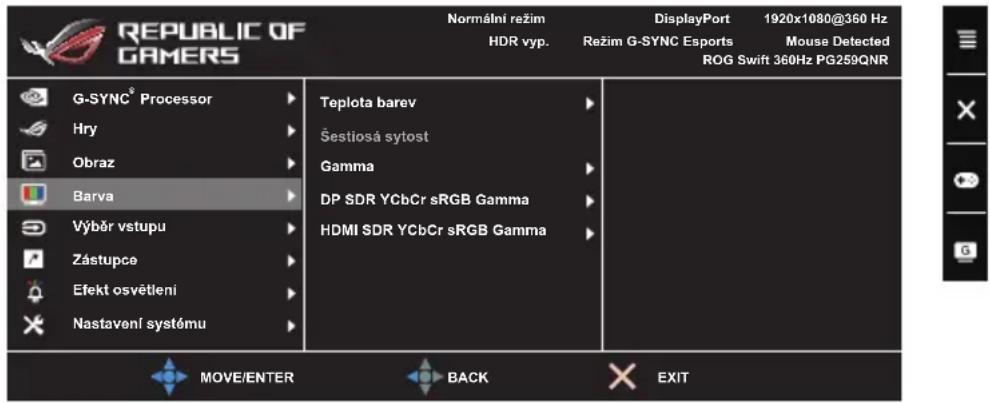

4. Barva

• Teplota barev: Obsahuje 8 režimů včetně 4000K, 5000K, 6500K, 7500K, 8200K, 9300K, 10000K a Uživatelský režim.
• Šestiosá sytost: Umožňuje nastavit sytost pro R, G, B, C, M, Y.
  • Gamma: Umožňuje nastavit barevný režim na 1,8; 2,0; 2,2; 2,4 nebo 2,6.
• DP SDR YCbCr sRGB Gamma: „ZAPNUTO “ je křivka gamma sRGB a „VYPNUTO “ je křivka gamma BT.1886.
• HDMI SDR YCbCr sRGB Gamma: „ZAPNUTO “ je křivka gamma sRGB a „VYPNUTO“ je křivka gamma BT.1886 a zobrazí se odpovídající studio mastering.

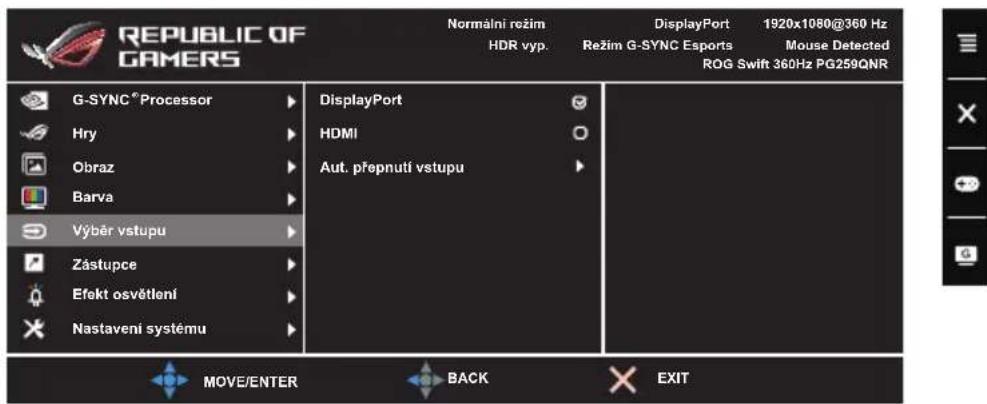

5. Výběr vstupu

V této funkci můžete vybrat požadovaný vstupní zdroj a přepínat funkci vstupního automatického přepínače mezi zapnuto a vypnuto.

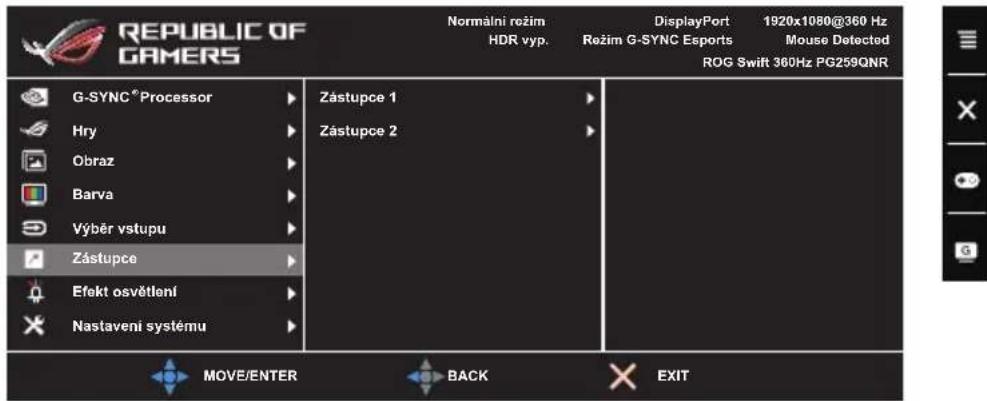

6. Zástupce

• Zástupce 1/Zástupce 2: Nastaví funkce zástupců pro tlačítka zástupců.

Je-li vybrána nebo aktivována určitá funkce, vaše tlačítko zástupce ji možná nepodporuje. Dostupné možnosti funkcí pro zástupce: GamePlus, GameVisual, Jas, Kontrast, Teplota barev, Hlasitost.

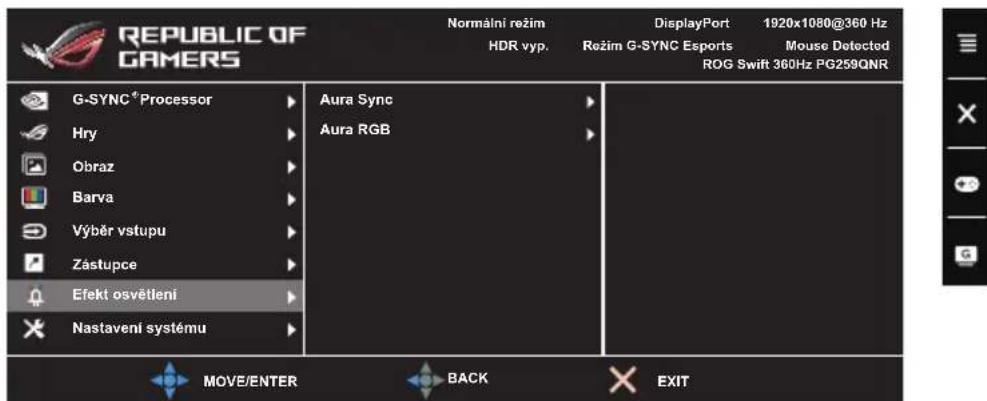

7. Efekt osvětlení

- Aura Sync: Umožňuje vám zapnout nebo vypnout funkci Aura Sync, která synchronizuje světelný efekt Aura RGB mezi všemi podporovanými zařízeními.

- Aura RGB: V této funkci můžete vybrat světelný efekt Aura RGB pro monitor a změnit nastavení pro světelný efekt. Vyberte „VYPNUTO“, pokud chcete světelný efekt Aura RGB vypnout.

- Pokud je funkce Aura Sync nastavená na ZAPNUTO, nebude funkce Aura RGB k dispozici.

- V části "3.2 Aura" najdete informace o tom, jak přizpůsobit světelné efekty Aura z počítače.

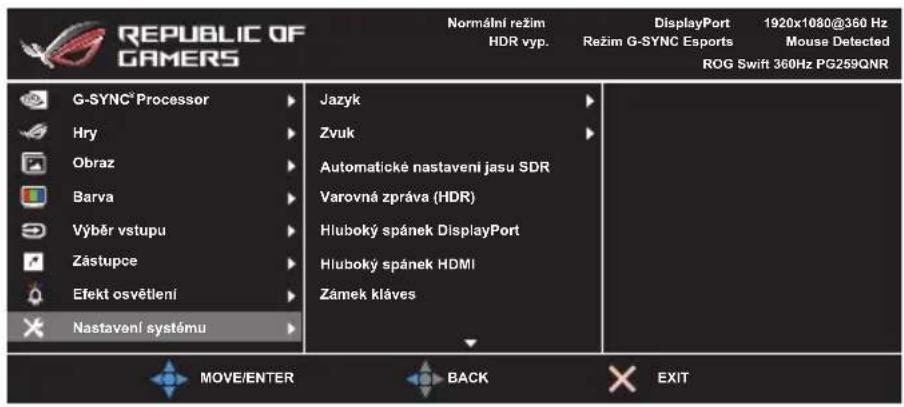

8. Nastavení systému

Umožňuje nastavovat systém.

- Jazyk: Vybrat můžete z 20 jazyků, k nimž patří angličtina, francouzština, němčina, italština, španělština, holandština, portugalština, ruština, čeština, chorvatština, polština, rumunština, mad'arština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, thajština, indonézština.

• Zvuk:

* Hlasitost: Rozsah nastavení je od 0 do 100.

* Ztlumit: Zapíná a vypíná zvuk monitoru.

- Automatické nastavení jasu SDR: Synchronizuje jas zobrazení podle změn okolního světla.

Vzhledem k tomu, že HDR10 je absolutní standard, kde obsah definuje absolutní úroveň nitů, Automatické nastavení jasu SDR v režimu HDR není k dispozici.

- Varovná zpráva (HDR): Umožňuje vám zapnout nebo vypnout varovnou zprávu v režimu HDR.

- Hluboký spánek DisplayPort: Uvede port DisplayPort do režimu hlubokého spánku.

- Hluboký spánek HDMI: Uvede port HDMI do režimu hlubokého spánku.

Pokud není možné monitor probudit z režimu hlubokého spánku, postupujte takto:

- Na monitoru stiskněte libovolné tlačítko (kromě tlačítka napájení) a probudíte jej.

- Zakažte funkci Hluboký spánek.

• Zámek kláves: K zakázání všech funkčních kláves. Stiskněte na déle než 5 sekund, abyste zrušili funkci zámku kláves.
• OSD-pozice: Upravuje horizontální pozici (H-pozice) a vertikální pozici (V-pozice) OSD.
• Časový interval OSD: Slouží k úpravám nastavení časového intervalu OSD od 10 do 120 sekund.
• Prühlednost: Slouží k nastavení pozadí OSD od neprühledného po prühledné.
• Informace: Zobrazení informací o monitoru.
• Obnovit vše: Výběrem „Ano“ můžete obnovit výchozí nastavení.

3.2 Aura

Armoury Crate je softwarový program, který ovládá barevné LED na podporovaných zařízeních, jako jsou monitory, základní desky, grafické karty, stolní počítače atd. Aura vám umožňuje upravit barvu LED RGB u těchto zařízení a vybrat různé světelné efekty. Barvu LED lze také opravit nebo upravit kalibrací.

Aktivace programu Aura:

1. Nastavte funkci Aura Sync na ZAPNUTO v nabídce OSD.
2. Propojte výstupní port USB 3.0 monitoru s portem USB počítače.
3. Nainstaluje program Armoury Crate a potom restartujte počítač.
4. Spust'te Armoury Crate.

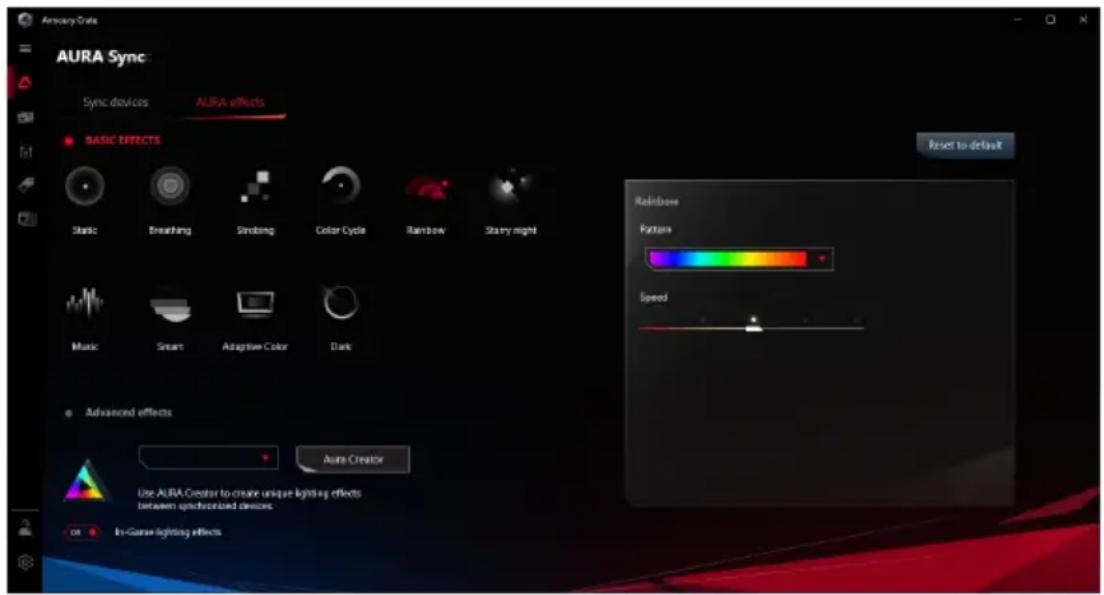

Níže je uveden přehled tohoto programu.

• Pokud se výstupní propojení USB mezi monitorem a počítačem odpojí, pro obnovení funkce Aura musíte znovu propojit výstupní port USB 3.0 monitoru s počítačem a potom počítač restartovat.
• Další informace najdete na https://rog.asus.com/innovation/armoury_crate/.

3.3 Souhrn specifikací

Typ panelu TFT LCD
Velikost panelu 24,5" (16:9, 62,18 cm) široká obrazovka
Maximální rozlišení 1920 x 1080
Rozteč pixelů 0,2829 mm x 0,2802 mm
Jas (typ.) 400 cd/m	^2
Kontrastní poměr (typ.) 1000:1
Úhel sledování (H/V) CR > 10 178°/178°
Barvy zobrazení 16,7 M
Doba reakce 1 ms (šedá - šedá)
Výběr teploty barev 8 teploty barev
Analogový vstup Ne
Digitální vstup DisplayPort v1.4 x 1, HDMI v2.0 x 1
Konektor pro sluchátka Ano
Zvukový vstup Ne
Reproduktor (vestavěný) Ne
Port USB 3.0	Příchozí signál x 1, odchozí signál x 2
Barvy	Černá
LED napájení	Bílá (zapnuto)/Oranžová (pohotovostní režim)/Červená (G-Sync)/Zelená (HDR/HDR+G-SYNC)/Žlutá (ULMB/ULMB+HDR)
Náklon	+20° ~ -5°
Otočení	+25° ~ -25°
Nastavení výšky	120 mm
Montáž na zed' VESA	100 x 100 mm
Zámek Kensington	Ano
Rozsah napětí	Sít'ové napětí: 100 ~ 240 VStejnosměrné napětí: 19,0 V, 4,74 A (sít'ový adaptér)
Spotřeba energie	Zapnuto: < 27 W**, Pohotovostní režim: < 0,5 W,Vypnuto: < 0,3 W
Teplota (provozní)	0°C~40°C
Teplota (neprovozní)	-20°C~+60°C
Rozměry (Š x V x H)	PG259QN:557 mm x 499 mm x 247 mm (nejvyšší)557 mm x 379 mm x 247 mm (nejnižší)688 mm x 254 mm x 431 mm (obal)PG259QNR:557 mm x 499 mm x 247 mm (nejvyšší)557 mm x 379 mm x 247 mm (nejnižší)688 mm x 256 mm x 538 mm (obal)
Hmotnost (odh.) PG259QN:	3,5 kg (bez podstavce); 7,1 kg (čistá); 9,9 kg (hrubá)PG259QNR:3,5 kg (bez podstavce); 7,1 kg (čistá); 13,3 kg (hrubá)
V několika jazycích 20 jazyků (angličtina, francouzština, němčina,italština, španělština, holandština, portugalština, ruština, čeština, chorvatština, polština, rumunština, mad'arština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, thajština, indonézština)
Příslušenství Kabel DP, kabel HDMI, kabel USB, napájecíadaptér, napájecí kabel, průvodce pro rychlé uvedení do provozu, záruční list, kryt vstupního/ výstupního portu, zpráva o testu kalibrace barev, uvítací karta ROG, nálepka ROG, C svorka (pouze pro PG259QNR)
Kompatibilita a normy cTUVus, CB,	CE, ErP, FCC, CCC, BSMI,CU, C-Tick, VCCI, PSE, CEL, J-MOSS,RoHS, WEEE, Windows 7 & 10 WHQL, KCC,E-STANDBY, TUV-Flicker Free, TUV Low Blue Light, UkrSEPRO, PSB, MEPS, CEC.

*Technické parametry se mohou změnit bez předchozího upozornění.

**Měření jasu obrazovky 200 nitů bez připojení zvuku/USB/čtečky karet.

3.4 Vnější rozměry

3.5 Odstraňování potíží (Časté otázky)

Problém Možné řešení
Indikátor LED napájení není zapnut • Stiskněte	tlačítko napájení a zkontrolujte,zda je monitor v režimu ZAPNUTO.Zkontrolujte, zda je napájecí kabel řádnězapojen do monitoru a elektrické zásuvky.
Indikátor napájení LED svítí bíle a naobrazovce není žádný obraz	Zkontrolujte, zda je monitor a počítač vrežimu ZAPNUTO.Ujistěte se, že kabel signálu je správnězapojen do monitoru a počítače.Zkontrolujte kabel signálu a ujistěte se, žežádný kolík není ohnutý.Propojte počítač s jiným dostupnýmmonitorem a zkontrolujte, zda počítačfunguje správně.
Obraz je příliš světlý nebo tmavý • Upravte nastavení Kontrastu a Jasupomocí menu OSD.
Obraz se odráží nebo je v obrazu vzor vln •	Ujistěte se, že kabel signálu je správnězapojen do monitoru a počítače.Přemístěte elektrická zařízení, kterámohou způsobovat elektrické rušení.
Obraz má vady barev (bílá nevypadá jakobílá)	Zkontrolujte kabel signálu a ujistěte se, žežádný kolík není ohnutý.Provedťe Obnovit vše pomocí menu OSD.Upravte nastavení barev R/G/B nebovyberte Teplota barev pomocí menu OSD.
Obsah HDR se nezobrazuje správně • Ujistěte	se, že zdroj vstupu podporujepřehrávání HDR (správné nastavenísystému a nejnovější software).Ujistěte se, že obsah je zakódován proHDR.
Při spouštění NVIDIA Reflex Latency Analyzerse v levém horním rohu zobrazí „XXXX“pokaždé, když kliknete myší a obdélník jenad zábleskem u ústí.	To znamená, že jsou detekována kliknutímyší, ale v monitorovacím obdélníkunedochází k žádné významné souvisejícízměně jasu. Doporučujeme zmenšitvelikost obdélníku, aby velikostně lépeodpovídal záblesku ústí, nebo zvýšitcitlivost monitorování.
Při spouštění NVIDIA Reflex Latency Analyzerse v levém horním rohu zobrazí „----“pokaždé, když kliknete myší a obdélník jenad zábleskem u ústí.	Restartujte PC+Display Latency pomocíOSD.Restartujte monitor.

3.6 Podporovaný provozní režim

Vstup HDMI

Frekvence rozlišení Obnovovací frekvence		Poznámka
640 x 480 60Hz
800 x 600 60Hz
1024 x 768 60Hz
1920 x 1080 60Hz
1920 x 1080 144Hz
1920 x 1080 240Hz		Není podporováno, když je barevný formát RGB/YUV444 v barevnou hloubkou 10 bitů nebo 12 bitů.

Poznámka:

Nepodporuje prokládaný signál a barevný rozsah YUV420.

Vstup DisplayPort

Frekvence rozlišení Obnovovací frekvence		Poznámka
640 x 480 60Hz
800 x 600 60Hz
1024 x 768 60Hz
1920 x 1080 60Hz
1920 x 1080 120Hz
1920 x 1080 144Hz
1920 x 1080 240Hz
1920 x 1080 300Hz		Není podporováno, když je barevný formát RGB/YUV444 v barevnou hloubkou 12 bitů.
1920 x 1080 360Hz		Není podporováno, když je barevný formát RGB/YUV444 v barevnou hloubkou 10 bitů nebo 12 bitů.

Poznámka:

Nepodporuje prokládaný signál.

GPU NVIDIA s podporou G-SYNC (pouze pro vstup DisplayPort): Grafická karta NVIDIA Pascal GPU jako GTX1070, GTX1080 a GTX1080 Ti nebo vyšší. V případě jiných GPU se obrat'te na výrobce s dotazem, zda jsou kompatibilní.

ASUS
