NÁVOD K OBSLUZE VG246H ASUS

Uživatelská příručka

Péče a údržba...... vi

1.1 Vítejte! 1-1

1.2 Obsah balení.... 1-1

1.3 Sestavení monitoru.... 1-2

1.4 Vnější rozměry.... 1-2

1.5 Připojení kabelů 1-3

1.5.1 Zadní strana LCD monitoru....1-3

1.6 Představení monitoru 1-4

1.6.1 Používání ovládacího tlačítka 1-4

2.1 Odpojení ramena/stojanu (pro upevnění na stěnu VESA) ..... 2-1

2.2 Nastavení monitoru.... 2-2

3.1 Nabídka OSD (On-Screen Display) 3-1

3.1.1 Změna konfigurace 3-1

3.1.2 Představení funkci OSD 3-2

3.2 Specifikace 3-11

3.3 Rešení potíží (FAQ) 3-12

3.4 Seznam podporovaných frekvencí 3-13

Copyright © 2020 ASUSTeK COMPUTER INC. Všechna práva vyhrazena.

Žádná část této příručky, včetně výrobku a softwaru v příručce popsaných, nesmí být bez písemného souhlasu firmy. ÁSUSTeK COMPUTER INC. („ASUS“) reprodukována, přenesena, přepsána, uložena v systému pro ukládání dat, ani přeložena do žádného jazyka v žádné podobě a žádným způsobem, kromě dokumentace uložené kupujícím pro účel zálohování.

Záruka na produkt nebo službu zaniká, pokud: (1) produkt je opraven, upraven nebo změněn bez písemného svolení firmy ASUS nebo (2) výrobní číslo produktu je nečitelné nebo chybí.

ASUS POSKYTUJE TUTO PŘÍRUČKU „TAK, JAK JE“, BEZ ZÁRUKY JAKÉHOKOLI DRUHU, AŤ VÝSLOVNĚ NEBO VYPLYVAJÍCÍ, VČETNĚ, ALE NIKOLI JEN, PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK PRODEJNOSTI A VHODNOSTI PRO URČITY ÚČEL. V ŽÁDNÉM PŘIPADĚ NEBUDE FIRMA ASUS, JEJÍ ŘEDITELÉ, VEDOUCÍ PRACOVNÍCI, ZAMĚSTNANCI ANI ZÁSTUPCI ODPOVÍDAT ZA ŽÁDNĚ NEPRÍMĚ, ZVLÁŠTNÍ, NAHODILÉ NEBO NÁSLEDNĚ ŠKODY (VČETNĚ ZA ZTRÁTU ZISKŮ, ZTRÁTU PODNIKATELSKĚ PŘÍLEŽITOSTI, ZTRÁTU POUŽITELNOSTI ČI ZTRÁTU DAT, PŘERUŠENÍ PODNIKÁNÍ A PODOBNĚ), I KDYZ BYLA FIRMA ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD ZPŮSOBENÝCH JAKOUKOLIV VADOU V TÉTO PŘÍRUČCE NEBO VE VÝROBKU.

TECHNICKÉ ÚDAJE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU POSKYTNUTY JEN PRO INFORMACI, MOHOU SE KDYKOLIV ZMĚNIT BEZ PŘEDCHOZÍHO UPOZORNĚNÍ, A NEMĚLY BY BÝT POVAŽOVÁNY ZA ZÁVAZEK FIRMY ASUS. ASUS NEODPOVÍDÁ ZA ŽADNÉ CHYBY A NEPŘESNOSTI, KTERÉ SE MOHOU OBJEVIT V TÉTO PŘÍRUČCE, VČETNĚ VÝROBKŮ A SOFTWARU V PŘÍRUČCE POPSANYCH.

Produkty a názvy firem v této příručce mohou, ale nemusí být registrovanými obchodními známkami nebo copyrighty příslušných firem, a používají se zde pouze pro identifikaci a objasnění a ve prospěch jejich majitelů, bez záměru poškodit cizí práva.

Upozornění

Prohlášení pro Federální komunikační komisi

Toto zařízení vyhovuje části 15 předpisů FCC. Provoz vyžaduje splnění následujících dvou podmínek:

• Toto zařízení nesmí způsobovat škodlivé rušení, a
• Toto zařízení musí přijmout veškeré přijaté rušení, včetně rušení, které by mohlo způsobit nežádoucí činnost.

Toto zařízení bylo testováno a bylo shledáno, že vyhovuje omezením pro digitální zařízení třídy B, dle části 15 pravidel Federální komunikační komise (FCC). Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat energii na rozhlasové frekvenci, a pokud není instalováno a používáno podle pokynů, může rušit rozhlasovou/radiovou komunikaci. Neexistuje však žádná záruka, že v konkrétní instalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit tak, že zařízení vypnete a zapnete, uživateli doporučujeme zkusit odstranit rušení pomocí jedné nebo několika z následujících metod:

• Otočit nebo přemístit přijímací anténu.
• Zvětšit odstup mezi zařízením a přijímačem.
• Připojit zařízení do zásuvky na jiném okruhu, než do kterého je připojen přijímač.
• Poradit se s dodavatelem nebo zkušeným rozhlasovým/TV technikem.

Prohlášení pro kanadské Ministerstvo komunikací

Toto digitální zařízení nepřekračuje limity třídy B pro vyzařování v rádiovém pásmu z digitálních zařízení, jak je stanoví předpisy o rádiovém rušení kanadského Ministerstva komunikací.

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

EAC

Bezpečnostní informace

• Před přípravou monitoru k použití si pečlivě přečtěte veškerou dodávanou dokumentaci.
• Aby nedošlo k požáru nebo zásahu elektrickým proudem, nevystavujte monitor dešti ani vlhkosti.
• Nepokoušejte se rozebírat kryt monitoru. Uvnitř je vysoké napětí, které by mohlo způsobit úraz.
• Při poruše napájecího zdroje se jej nepokoušejte opravovat. Obrat'te se na kvalifikovaného servisního technika nebo prodejce.
• Před použitím produktu zkontrolujte, zda jsou všechny kabely správně zapojeny a zda nejsou napájecí kabely poškozeny. Při zjištění jakéhokoli poškození okamžitě kontaktujte prodejce.
• Otvory a štěrbiny v zadní a horní straně krytu monitoru zajišťují větrání. Neblokujte je. Neumist’ujte produkt do blízkosti nebo nad radiátor nebo jiný zdroj tepla, pokud není zajištěno dostatečné větrání.
• Monitor smí být napájen jen napájecím napětím uvedeným na štítku. Pokud si nejste jisti, jaké napájecí napětí máte v domácnosti, obrat'te se na prodejce nebo dodavatele elektriny.
• Použijte vhodnou koncovku kabelu pro vaši zásuvku elektrorozvodné sítě.
• Nepřetěžujte napájecí panely a prodlužovací kabely. Přetížení může vést k požáru nebo k zásahu elektrickým proudem.
• Vyhýbejte se extrémně prašnému prostředí, změnám teploty a vlhkosti. Monitor neumistuje do prostor, kde hrozí navlhnutí/postříkání. Monitor umístěte na stabilní povrch.
• Za bouřky nebo pokud nebude dlouho používán, odpojte produkt od elektrorozvodné sítě. Tím se zabrání poškození monitoru při přepětích v síti.
• Zabraňte vniknutí předmětů a kapalin do otvorů/výřezů na krytu monitoru.
• V zájmu dobré funkce připojujte monitor jen k počítačům se schválením UL vybaveným správně konfigurovanou zásuvkou označenou 100 až 240 Vstř.
• Používaná elektrická zásuvka se musí nacházet v blízkosti zařízení a musí být snadno přístupná.
• V případě technických potíží s monitorem kontaktujte kvalifikovaného opravce.
• Před připojením zástrčky k elektrické zásuvce připojte uzemnění. Před odpojením zástrčky z elektrické zásuvky nezapomeňte odpojit uzemnění.

VAROVÁNÍ

• Používáním jiných než určených extraaurálních nebo intraaurálních sluchátek může dojít ke ztrátě sluchu způsobené nadměrným hlukem.
• Ujistěte se, že rozvodová sít' budovy obsahuje jistič 120/240 V, 20 A (maximálně).
• Pokud je napájecí kabel opatřen tříkolíkovou zástrčkou, zapojte kabel do uzemněné tříkolíkové zásuvky. Nebraňte ve funkčnosti uzemňovacího kolíku na zástrčce, například použitím dvoukolíkového adaptéru. Uzemňovací kolík je důležitým bezpečnostním prvkem.

Péče a údržba

• Před zvednutím nebo přemístěním monitoru je lepší odpojit signálový a napájecí kabel. Při zvedání monitoru dodržujte postupy správného zvedání. Při zvedání nebo prénášení držte monitor za okraje. Nezvedejte monitor za stojan nebo kabel.
• Čištění. Vypněte monitor a odpojte napájecí kabel. Povrch monitoru čistěte hadříkem, který nedře a nepouští vlákna. Odolné skvrny lze odstranit hadříkem navlhčeným v jemném čistícím prostředku.
• Nepoužívejte čistící prostředek s obsahem alkoholu nebo acetonu. Použijte čistící prostředek určený na LCD monitory. Nestříkejte čistící prostředek přímo na povrch displeje, hrozí vniknutí do monitoru a úraz elektrickým proudem.

Následující symptomy jsou normální, nejde o závadu:

• Displej může na začátku používání blikat, jde o vlastnost zářivkového podsvícení. Vypnutím a zapnutím vypínače blikání odstraníte.
• V závislosti na pozadí pracovní plochy se může mírně odlišovat jas různých částí displeje.
• Pokud zobrazujete stejný obraz několik hodin, může se do displeje „vypálit“ a přetrvávat. Displej se postupně, ale pomalu „vzpamatuje“, nebo jej na několik hodin vypněte.
• Pokud je displej černý nebo bliká nebo vůbec nefunguje, obraťte se na servis nebo prodejce se žádostí o opravu. Nepokoušejte se jej opravovat sami!

Konvence použité v této příručce

VAROVÁNÍ: Informace ohledně prevence úrazů při akcích prováděných uživatelem.

POZOR: Informace ohledně prevence poškození součásti při akcích prováděných uživatelem.

DŮLEŽITÉ: Pokyny, které MUSÍTE přesně dodržet.

POZNÁMKA: Další informace a tipy pomáhající při činnosti.

Kde najdete další informace

Další informace a aktualizace produktu a softwaru jsou dostupné z níže uvedených zdrojů.

1. Web ASUS

Celosvětový web ASUS nabízí aktualizované informace o hardwaru a softwaru ASUS. Viz http://www.asus.com

2. Volitelná dokumentace

S produktem může být dodávána volitelná dokumentace, poskytovaná prodejcem. Tyto dokumenty nejsou standardní součástí balení.

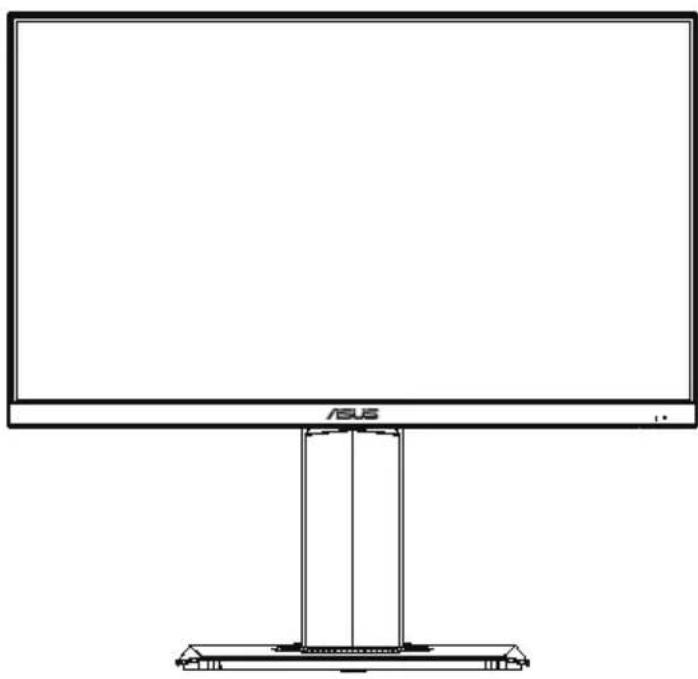

1.1 Vítejte!

Děkujeme, že jste zakoupili LCD monitor ASUS®!

Nejnovější širokoúhlý LCD monitor firmy ASUS poskytuje čistší, širší a jasnější zobrazení a navíc řadu funkcí zlepšujících váš zážitek z obrazu.

Díky bohaté nabídce funkcí si můžete vychutnat pohodlí a krásné zobrazení, kterým se tento monitor vyznačuje!

1.2 Obsah balení

Překontrolujte, zda jste obdrželi všechny součásti:

√ LCD monitor
√ Podstavec monitoru
√ Stručná příručka
Záruční list
√ 1x napájecí kabel*
√ 1x kabel HDMI (volitelně)

- V případě, že některá z výše uvedených součástí chybí nebo je poškozena, okamžitě kontaktujte prodejce.

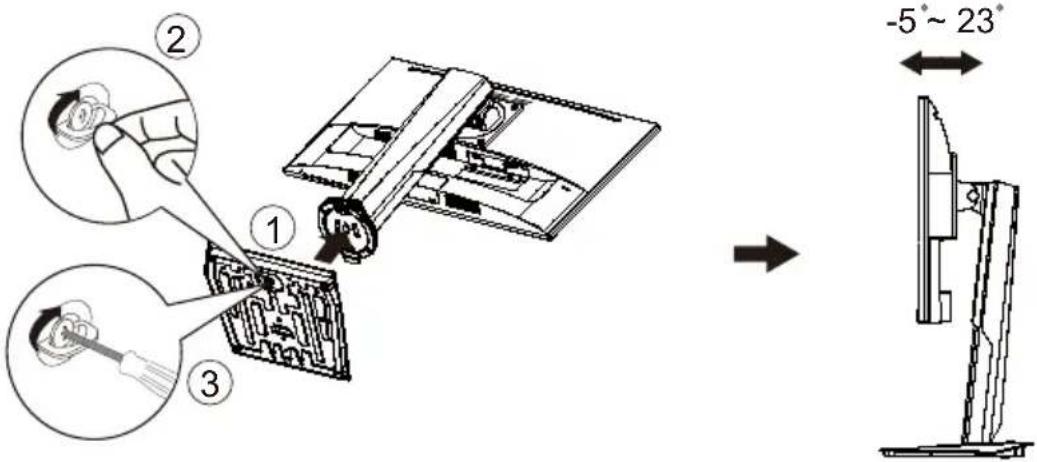

1.3 Sestavení monitoru

Pokyny pro sestavení monitoru:

1. Položte monitor obrazovkou na stůl potažený látkou. Poté upevněte podstavec na rameno a pevně spojte šroubem. Šrouby lze snadno dotáhnout jen prsty.
2. Nastavte sklon monitoru, který vám nejvíce vyhovuje.

Jednotky: mm [palce]

1.5 Připojení kabelů

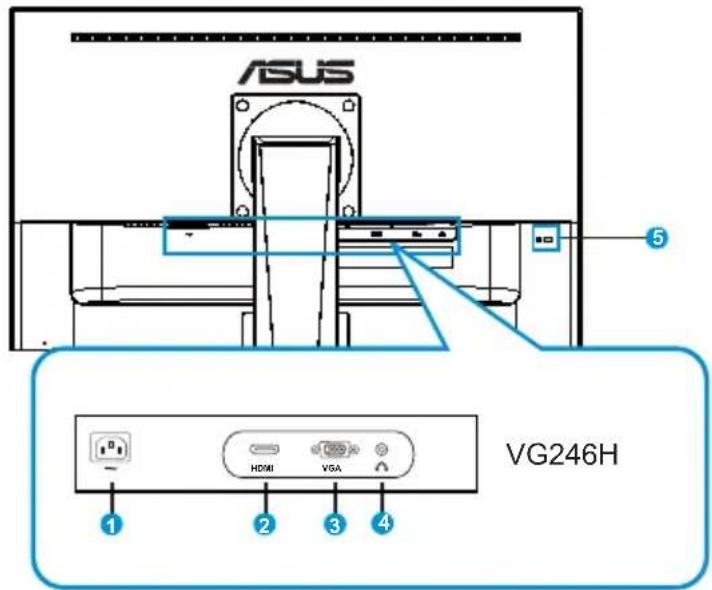

1.5.1 Zadní strana LCD monitoru

1. Port AC-IN
2. Port HDMI
3. Port VGA
4. Port výstupu pro sluchátka
5. Zámek Kensington

1.6 Představení monitoru

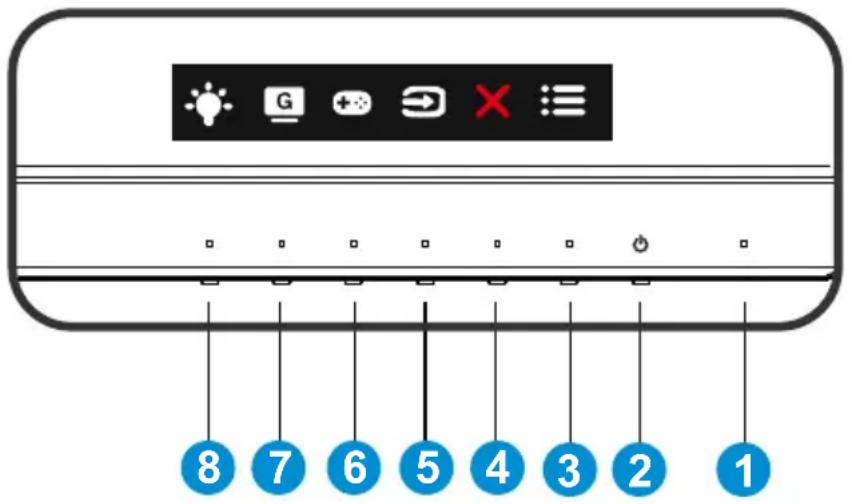

1.6.1 Používání ovládacího tlačítka

Ovládací tlačítko na zadní straně monitoru slouží k úpravám nastavení obrazu.

1. Indikátor napájení:

• Význam barev kontrolky napájení je v následující tabulce.

Stav Popis

Bílá ZAPNUTO

Oranžová Režim připravenosti

VYPNUTO VYPNUTO

1. Tlčítko Napájení:

- Stiskem tohoto tlačítka zapnete/vypnete monitor.

1. Tlačitko Nabídka:

• Stiskem tlačítka otevřete menu OSD.

1. Tlačítko Zavřít:

- Ukončí nabídku OSD.

1. Třítko Výběr vstupu:

- Toto rychlé tlačitko slouží k přepínání vstupního signálu VGA, HDMI.

1. T###tko GamePlus:

- GamePlus: Funkce GamePlus poskytuje sadu nástrojů a vylepšuje herní prostředí pro uživatele při hraní různých typů her. Zejména funkce Vlasový kříž je speciálně určena pro nové hráče nebo začátečníky, kteří se zajímají o hry FPS (First Person Shooter).

Pokyny pro aktivaci funkce GamePlus:

• Stisknutím tlačítka GamePlus otevřete hlavní nabídku GamePlus.
• Aktivujte funkci Vlasový kříž, Časovač, Počítadlo FPS nebo Zarovnání zobrazení.
• Stisknutím tlačítek ◀▶ vyberte a stisknutím tlačítka ▼potvrd'te požadovanou funkci. Stisknutím tlačítka ✕ukončíte nabídku.

Hlavní nabídka GamePlus GamePlus-Vlasový kříž

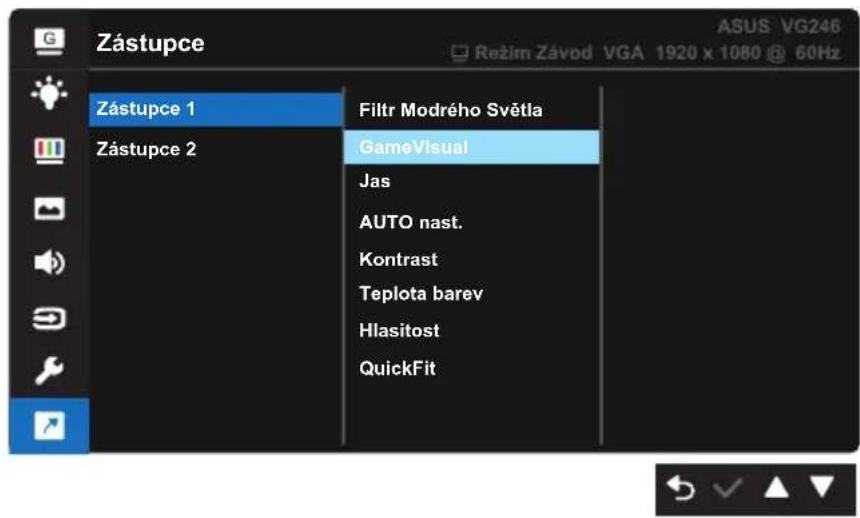

- Toto je tlačítko zástupce. Výchozí nastavení je GameVisual.

1. Tlačítko zástupce 2:

- Toto je tlačitko zástupce. Výchozí nastavení je Filtr Modrého Světla.

2.1 Odpojení ramena/stojanu (pro upevnění na stěnu VESA)

Odnímatelný stojan monitoru je speciálně navržen pro upevnění na stěnu VESA.

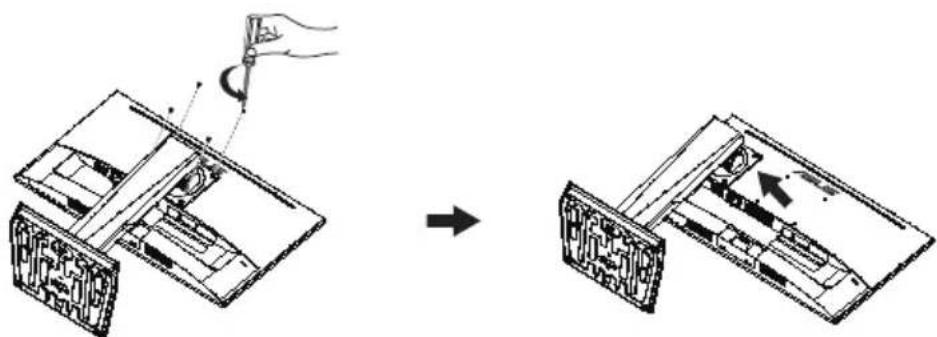

Odpojení ramena/stojanu

1. Odpojte napájecí a signálové kabely. Opatrně položte monitor přední stranou na čistý stůl.
2. Pomocí šroubováku demontujte čtyři šrouby ramena (obrázek 1) a poté oddělte rameno/stojan od monitoru (obrázek 2).

• Doporučujeme položit na stůl měkký hadr, aby se monitor nepoškodil.
  • Během demontáže šroubů držte stojan u monitoru.

Obrázek 1 Obrázek 2

• Sada pro montáž na stěnu VESA (100 x 100 mm) se prodává zvlášť.
• Používejte jen držáky na stěnu se schválením UL a minimální zatížitelností 12 kg (velikost šroubu: M4 x 10 mm).

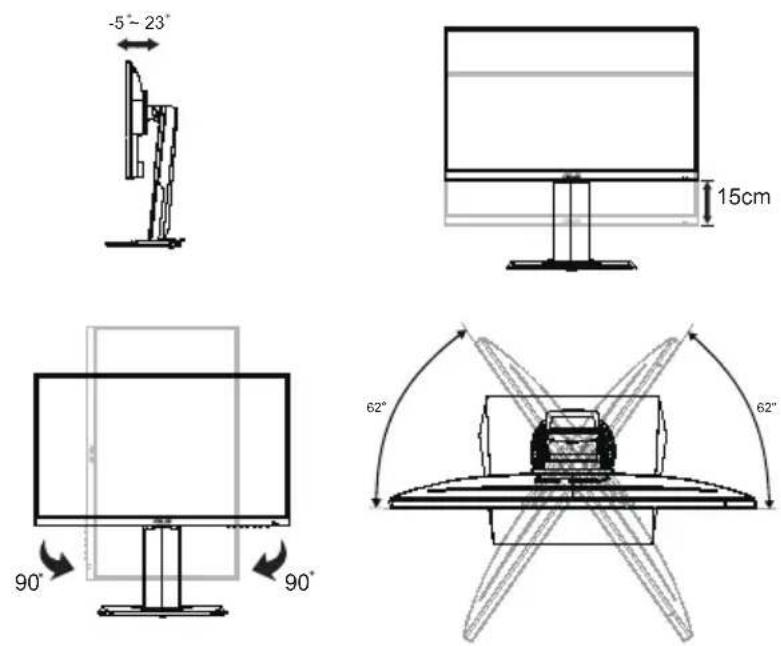

2.2 Nastavení monitoru

• V zájmu optimálního pozorování doporučujeme podívat se tak, abyste viděli celou plochu monitoru, a pak nastavit sklon, který vám nejvíc vyhovuje.
• Při nastavování sklonu držte stojan, aby monitor nespadl.
• Sklon monitoru můžete nastavit v rozmezí -5° až +23° a také je možné natočení 62° ve směru vlevo/vpravo. Můžete také nastavit výšku monitoru v rozmezí +/- 15cm.

Je normální, že se monitor při nastavování úhlu mírně třese.

3.1 Nabídka OSD (On-Screen Display)

3.1.1 Změna konfigurace

1. Stisknutím tlačítka Nabídka otevřete nabídku OSD.
2. Stisknutím tlačítek ▼ a ▲ můžete přepínat mezi volbami v nabídce. Při přechodu z jedné ikony na jinou je zvýrazněn název volby.
3. Chcete-li vybrat označenou položku v nabídce, stiskněte tlačítko .
4. Stisknutím tlačítek ▼ a ▲ vyberte požadovaný parametr.
5. Stisknutím tlačítka √ přejděte na posuvník a pomocí tlačítek ▼ nebo ▲ podle indikátorů v nabídce proved'te změny.
6. Výběrem se vrátíte na předchozí nabídku; výběrem potvrdíte nastavení a vrátíte se na předchozí nabídku.

3.1.2 Predstavení funkcí OSD

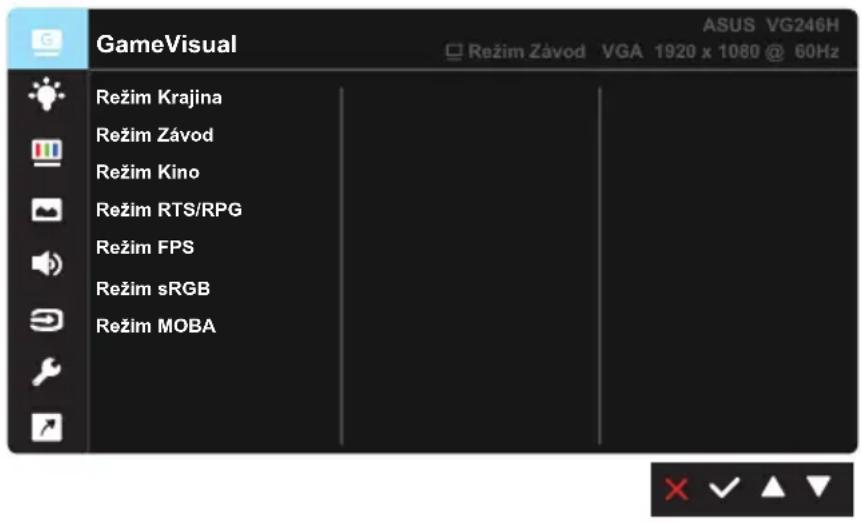

1. GameVisual

Tato funkce obsahuje sedm dílčích funkcí, které můžete vybrat dle vaší preference. Každá z nich nabízí volbu Obnovit, která obnoví původní nastavení funkce.

• Režim Krajina: Toto je nejlepší volba pro fotografie krajiny s technologií GameVisual™ Video Intelligence Technology.
• Režim Závod: Toto je nejlepší volba pro hraní závodních her s technologií GameVisual™ Video Intelligence Technology.
• Režim Kino: Toto je nejlepší volba pro sledování filmů s technologií GameVisual™ Video Intelligence Technology.
• Režim RTS/RPG: Toto je nejlepší volba pro hraní her RTS (Real-Time Strategy)/RPG (Role-Playing Game) s technologií GameVisual™ Video Intelligence Technology.
• Režim FPS: Toto je nejlepší volba pro hry FPS (First Person Shooter) technologií GameVisual™ Video Intelligence Technology.
• Režim sRGB: Toto je nejlepší volba pro prohlížení fotografií a PC grafiky.
• Režim MOBA: Toto je nejlepší volba pro hraní her MOBA (Multiplayer Online Battle Arena) s technologií GameVisual™ Video intelligence Technology.

• V režimu Režim Závod nelze konfigurovat funkce Sytost, Ostrost a ASCR.
- V režimu sRGB nelze konfigurovat funkce Sytost, Pletový tón, Teplota barev, Ostrost, Jas, Kontrast a ASCR.
• V režimu Režim MOBA nelze konfigurovat funkce Sytost, Ostrost a ASCR.

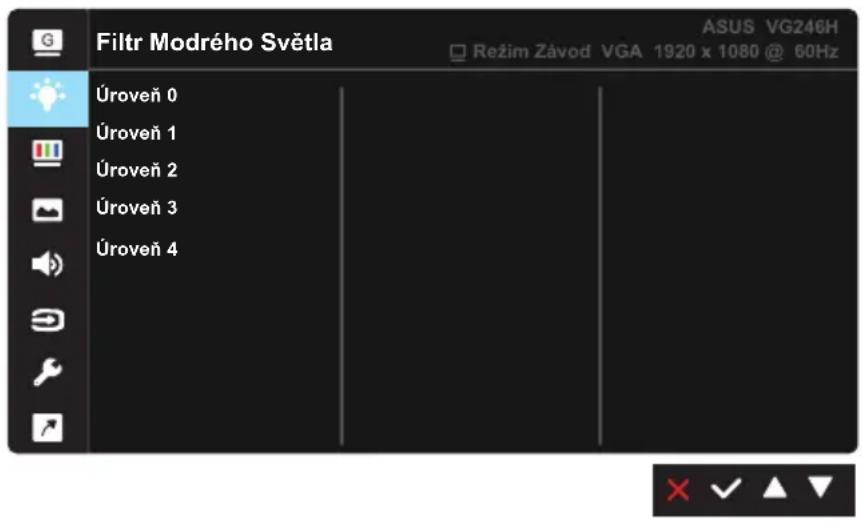

2. Filtr Modrého Světla

Upravte úroveň energie modrého světla vyzařovaného z podsvícení LED.

• Úroveň 0: Beze změny.
• Úroveň 1\~4: Čím vyšší úroveň, tím více modrého světla bude omezeno.

• Při aktivaci funkce Filtr Modrého Světla se automaticky importují výchozí nastavení režimu Standardní režim.
• Když je zvoleno nastavení Úroveň 1 až Úroveň 3, uživatel může upravit položku Jas.
• Úroveň 4 je optimalizované nastavení. Splňuje podmínky certifikátu TUV pro nízké vyzařování modrého světla. Uživatel nemůže upravit nastavení Jas.

Pro uvolnění zatížení zraku dodržujte následující zásady:

• Během vícehodinového používání displeje musí uživatelé dělat přestávky. Doporučujeme provádět krátké přestávky (alespoň 5 minut) přibližně po každé 1 hodině souvislé práce. Častější kratší přestávky jsou účinnější, než jedna dlouhá.
• Aby se minimalizovala zátěž zraku a vysoušení vašich očí, musí uživatelé pravidelně uvolňovat zrak tím, že budou pravidelně zaostřovat na vzdálené objekty.
• Cvičení s očima může přispět k omezení únavy zraku. Tato cvičení často opakujte. Pokud zátěž zraku pokračuje, porad'te se s lékařem. Cvičení s očima: (1) Dívejte se opakovaně nahoru a dolů (2) Pomalu otáčejte očima (3) Pohybujte očima úhlopříčně.
• Modré světlo s vysokou energií může vést k zatěžování zraku a k věkem podmíněné makulární degeneraci (VPMD). Filtr Modrého Světla omezuje 70 % (max.) škodlivého modrého světla pro eliminaci syndromu počítačového vidění (CVS, Computer Vision Syndrome).

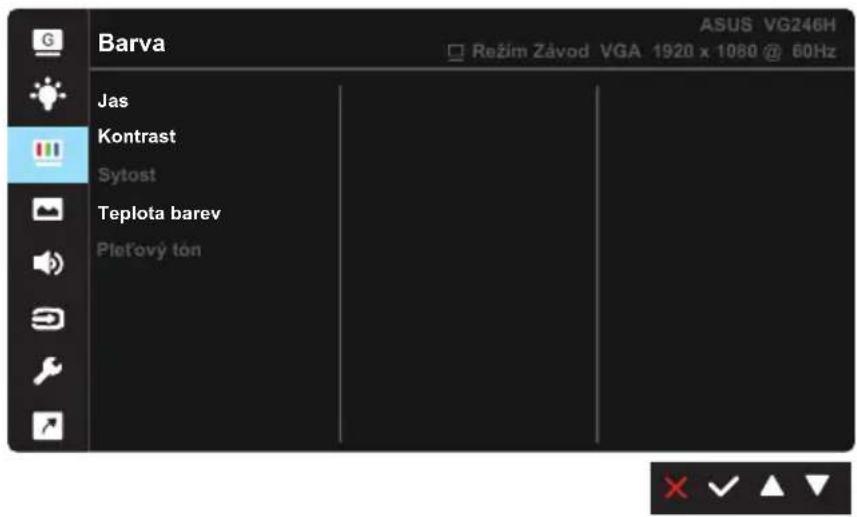

3. Barva

Tato funkce umožnuje nastavit barvu obrazu.

• Jas: Rozsah nastavení je 0 až 100.
• Kontrast: Rozsah nastavení je 0 až 100.
- Sytost: Rozsah nastavení je 0 až 100.
- Teplota barev: Obsahuje tři přednastavené barevné režimy (Studené, Normální, Teplé) a Uživatelský režim.
- Plet'ový tón: Obsahuje tři barevné režimy: Do červena, Přirozený a Do žluta.

- V režimu Uživatelský režim lze nakonfigurovat barvy Č (červená), Z (zelená) a M (modrá). Rozsah nastavení je 0 až 100.

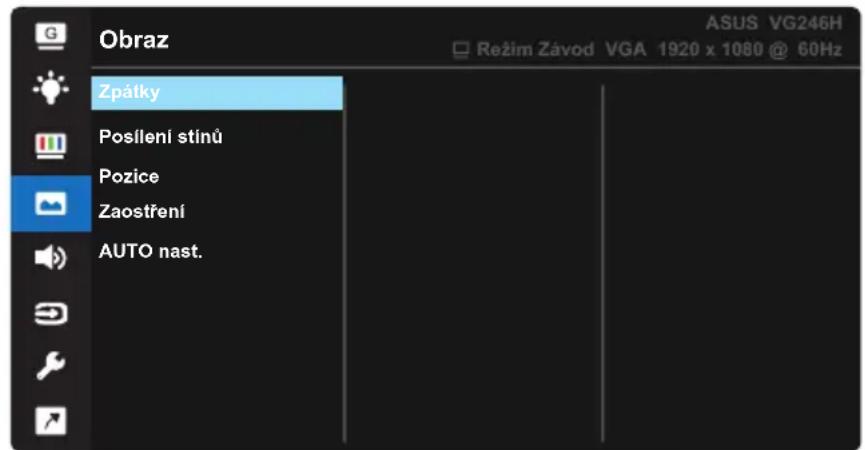

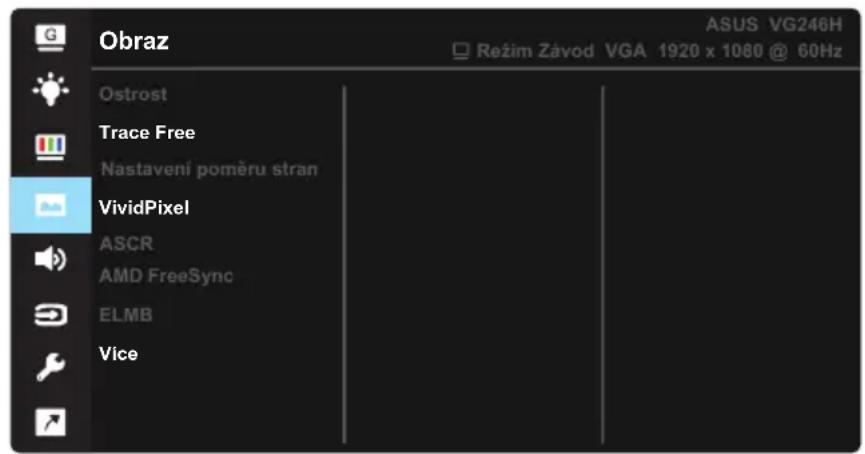

4. Obraz

Z této hlavní funkce lze upravovat nastavení Ostrost, Trace Free, Nastavení poměru stran, VividPixel, ASCR, AMD FreeSync, Posílení stínů, Pozice (pouze VGA), Zaostření (pouze VGA) a AUTO nast. (pouze VGA).

• Ostrost: Slouží k nastavení ostrosti obrazu. Rozsah nastavení je 0 až 100.
• Trace Free: Možnost zrychlení odezvy funkce Over Drive. Rozsah nastavení je 0 (pomalejší) až 100 (rychlejší).
• Nastavení poměru stran: Nastavte poměr stran „Celá“, „4:3“.
• VividPixel: Exkluzivní technologie ASUS, která přináší věrný obraz pro křišťálově čistou a na detail zaměřenou zábavu. Rozsah nastavení je 0 až 100.

• ASCR: Volbou ZAPNUTO nebo VYPNUTO zapnete nebo vypnete dynamický kontrastní poměr.

• AMD FreeSync: Umožňuje grafickému zdroji, který podporuje technologii AMD FreeSync, dynamicky upravovat obnovovací frekvenci monitoru na základě typické snímkové frekvence obsahu. To přináší energetickou úsporu a obraz téměř bez zadrhávání a s nízkou latencí.

• ELMB: Zaškrtnutím této možnosti omezíte rozmazání pohybu a minimalizujete duplikování obrazu, když se objekty na obrazovce rychle pohybují. Když je tato funkce zapnutá, obrazovka může mírně blikat a sníží se jas.
  • Více: Návrat na další stránku nastavení obrazu.
• Zpátky: Návrat na předchozí stránku nastavení obrazu.
• Posílení stínů: Vylepšení tmavých barev: upravuje křivku gamma monitoru pro obohacení tmavých tónů v obrazu. Umožňuje snadnější orientaci v tmavých záběrech a mezi tmavými objekty.
• Pozice: Slouží k nastavení vodorovné (H-pozice) a svislé (V-pozice) polohy obrazu. Rozsah nastavení je 0 až 100 (k dispozici jen pro režim VGA).
• Zaostření: Samostatné omezení šumu vodorovných čar a svislých čar pomocí nastavení fáze (Fáze) a kmitočtu (Frekvence). Rozsah nastavení je 0 až 100 (k dispozici jen pro režim VGA).
• AUTO nast.: Automatické seřízení optimální pozice obrazu, frekvence a fáze. (K dispozici pouze pro vstup VGA.)

- Možnost 4:3 je k dispozici pouze pro vstupní zdroj formátu 4:3.

- Fáze je nastavení fáze bodového kmitočtu. Při nesprávném nastavení fáze jsou na obrazovce problémy s vodorovným zarovnáním.

- Nastavení Frekvence určuje počet bodů v jednom vodorovném průchodu paprsku. Při nesprávném nastavení kmitočtu jsou v obrazu svislé pruhy a obraz nemá správný poměr stran.

- ELMB je k dispozici, pokud je obnovovací kmitočet 75 Hz a funkce AMD FreeSync je vypnutá.

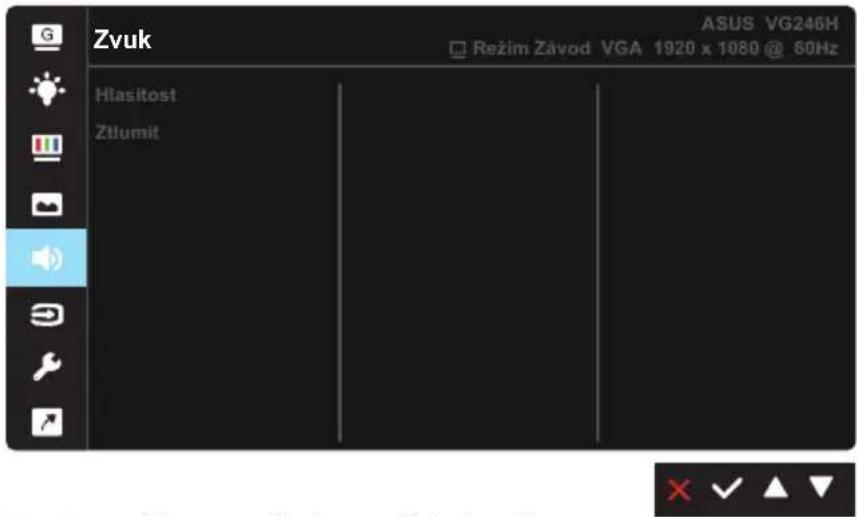

5. Zvuk

Úprava nastavení zvuku podle vašich požadavků.

• Hlasitost: Nastavení výstupní hlasitosti.
• Ztlumit: Ztlumení zvuku.

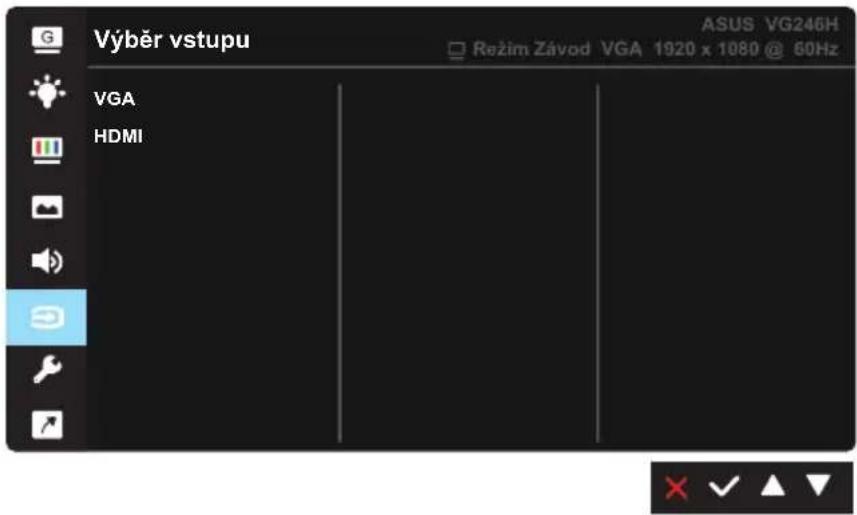

6. Výběr vstupu

Vyberte vstupní signál z možností VGA, HDMI.

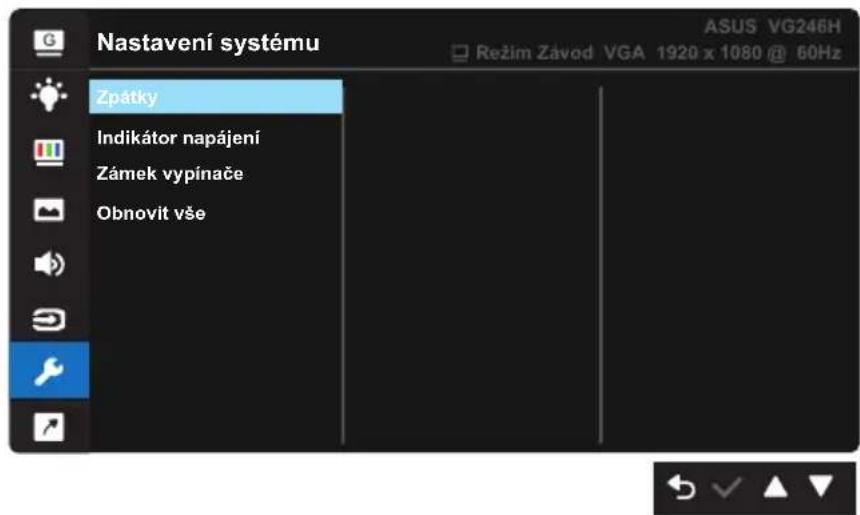

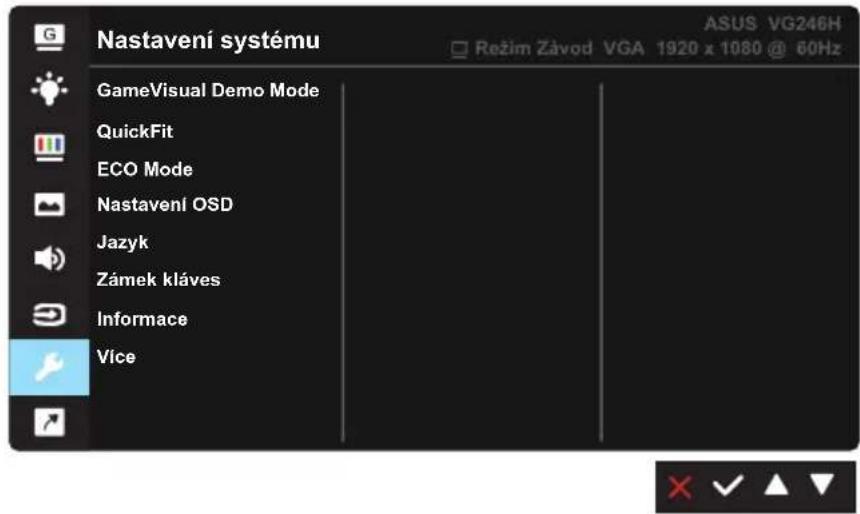

7. Nastavení systému

Nastavení konfigurace systému.

• GameVisual Demo Mode: Aktivace ukázkového režimu funkce GameVisual.

• QuickFit: obsahuje tři vzory: (1) Mřížka (2) Velikost papíru (3) Velikost fotografie.

• Vzorek mřížky: Usnadnuje grafikům i běžným uživatelům uspořádání prvků na jedné stránce, aby se dosáhlo konzistentního vzhledu a dojmu.

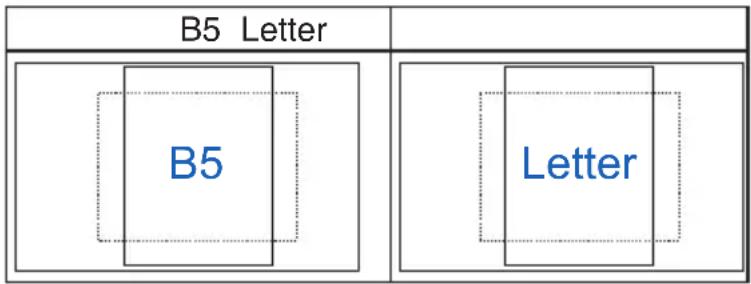

1. Velikost papíru: Umožňuje uživatelům zobrazit dokumenty ve skutečné velikosti na obrazovce.

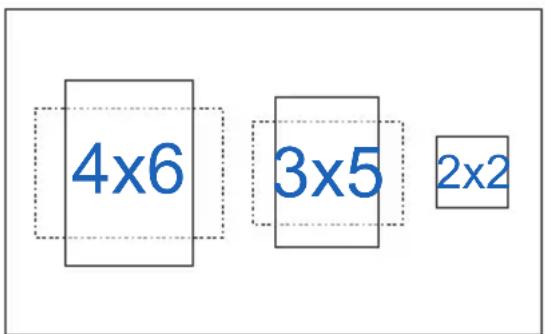

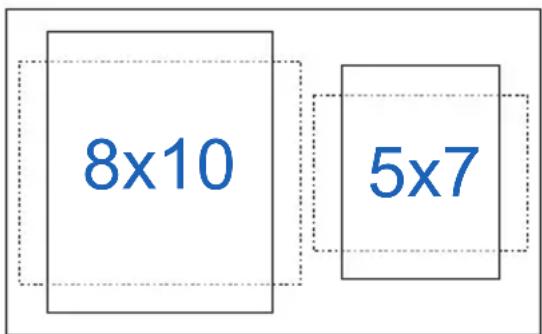

1. Velikost fotografie: Umožňuje fotografům a dalším uživatelům přesně zobrazit a upravovat fotografie ve skutečné velikosti na obrazovce.

• ECO Mode: Aktivujte úsporný režim pro úsporu energie.
- Nastavení OSD: Slouží k úpravám nastavení Časový interval OSD, DDC/CI a Prühlednost obrazovky OSD.
- Jazyk: Výběr jazyka OSD. K výběru jsou následující možnosti: Angličtina, francouzština, němčina, španělština, italština, holandština, ruština, polština, čeština, chorvatština, mad'arština, rumunština, portugalština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, perština, thajština, indonéština.
- Zámek kláves: Slouží k deaktivaci funkcí všech tlačítek. Stisknutím a podržením druhého tlačítka vpravo déle než pět sekund deaktivujete funkci zámku tlačítek.
• Informace: Zobrazení informací o monitoru.
- Více: Návrat na další stránku Nastavení systému.
- Zpátky: Vrátíte předchozí stránku Nastavení systému.
- Indikátor napájení: Podle zapnutí/vypnutí monitoru.
• Zámek vypínače: Deaktivace / aktivace vypínače
- Obnovit vše: Výběrem „Ano“ obnovíte pro všechna nastavení výchozí hodnoty z výroby.

8. Zástupce

Výběrem této volby můžete nastavit dvě tlačítka zástupců.

- Zástupce 1: Pro tlačítko zástupce lze zvolit položku Filtr Modrého Světla, GameVisual, Jas, AUTO nast., Kontrast, Teplota barev, Hlasitost nebo QuickFit. Výchozí nastavení je GameVisual.

- Zástupce 2: Pro tlačítko zástupce lze zvolit položku Filtr Modrého Světla, GameVisual, Jas, AUTO nast., Kontrast, Teplota barev, Hlasitost nebo QuickFit. Výchozí nastavení je Filtr Modrého Světla.

3.2 Specifikace

Model	VG246H
Velikost zobrazovače širokoúhlý 23,8" (60,5cm)
Max. rozlišení 1920 x 1080 při 75 Hz
Jas (typ.) 250 cd/m	^2
Intrinsický kontrastní poměr (typ.)	1000:1
Pozorovací úhel (CR>10) 178°(H) /178°(V)
Zobrazované barvy 16,7 milionu
Doba odezvy 1ms(MPRT)
Zvuk z HDMI Ano
Vstup HDMI Ano
Vstup D-Sub Ano
Linkový vstup zvuku Ne
Příkon při zapnutí	<15,08 W(měření jasu obrazovky 200 nitů bez připojení zvuku/ USB / čtečky karet)
Poznámka *Na základě standa	du Energy Star 7.0
Barvy skříně Černá
Režim úspory energie < 0,5 W
Režim vypnutí < 0,5 W
Sklon -5° ~ +23°
Upevnění na stěnu VESA	Ano (100 mm x 100 mm)
Fyz. Rozměry se stojánkem (ŠxVxH)	540,5mm x 515mm x 217,6mm
Fyz. Rozměry bez stojánku (ŠxVxH)(pro upevnění na stěnu VESA)	540,5mm x 325,2mm x 51,7mm
Rozměry krabice (ŠxVxH)	723mm x 400mm x 200mm
Čistá hmotnost (odhad)	6,06 kg
Celková hmotnost (odhad) 8,07 kg
Jmenovité napětí	100~240 Vstř (zabudovaný)
Teplota (provozní)	0 °C – 40 °C

3.3 Řešení potíží (FAQ)

Problém Možné řešení
LED kontrolka napájení nesvítí	Stisknutím tlačítka↓ověřte, zda je monitor zapnutý.Zkontrolujte, zda je dobře zapojen napájecí kabel mezi monitor a zásuvku elektrické sítě.Zkontrolujte funkci indikátoru napájení v hlavní nabídce OSD. Výběrem „ZAPNUTO“ zapnete indikátor LED napájení.
Kontrolka napájení svítí oranžově a není zobrazován obraz	Ověřte, zda je monitor a počítač zapnutý.Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Připojte počítač k jinému monitoru a ověřte tak, že správně funguje.
Obraz je příliš tmavý nebo světlý	Nastavte kontrast a jas v nabídce OSD.
Obraz se třese nebo je zvlněný	Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Přesuňte elektrická zařízení, která mohou způsobit rušení, dále od monitoru.
Obraz má barevné vady (bílá barva není bílá)	Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Vyberte volbu Reset v nabídce OSD.Upravte nastavení barev Č/Z/M nebo vyberte volbu Teplota barev v nabídce OSD.
Zvuk chybí nebo je tichý Zkontrolujte, zda je dobře zapojen signálový kabel k monitoru.Upravte nastavení hlasitosti na monitoru i počítači.Zkontroluje, že je správně instalován a aktivován ovladač zvukové karty počítače.Zkontrolujte výběr správného zdroje zvuku v nabídce OSD.

3.4 Seznam podporovaných frekvencí

Podporované primární časování PC

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
640x480	60Hz 31,469kHz
640x480		72Hz 37,861kHz
640x480	75Hz 37,5kHz
800x600	56Hz 35,156kHz
800x600	60Hz 37,879kHz
800x600		72Hz 48,077kHz
800x600	75Hz 46,875kHz
1024x768	60Hz 48,363kHz
1024x768	70Hz 56,476kHz
1024x768	75Hz 60,023kHz
1152x864	75Hz 67,5kHz
1280x960	60Hz 60kHz
1280x1024	60Hz 63	981kHz
1280x1024	75Hz 79	976kHz
1440x900	60Hz 55,935kHz
1680x1050	60Hz 65	29kHz
1920x1080	60Hz 67	5kHz
1920x1080	75Hz 83	894kHz

Režimy MAC, tovární přednastavení

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
640x480	67Hz 35kHz

Režimy VESA, uživatelské nastavení

Rozlišení Obnovovací kmitočet Řádkový kmitočet
1280x720 (RB) 60Hz	44,444kHz
1280x720 60Hz 44,772kHz
1280x720 75Hz 56,456kHz
1680x1050 (RB) 60Hz	64,674kHz
1920x1080 60Hz 66	587kHz

Frekvence SD/HD

Formáty HDMI1.4, CEA-861B, podporované primární frekvence SD/HD (pouze vstup HDMI)

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
640 x 480 P	59,94/60 Hz	31,469/31,5kHz
720 x 480 P	59,94/60 Hz	31,469/31,5kHz
720 x 576 P		50Hz
1280 x 720 P		50Hz
1280 x 720 P		59,94/60 Hz

Formáty HDMI1.4, CEA-861B, podporované volitelné frekvence SD/HD (pouze vstup HDMI)

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
1440x480P	59,94 / 60Hz	31,469 / 31,5kHz
1440x576P	50Hz	31,25kHz
1920x1080P	50Hz	56,25kHz
1920x1080P	59,94 / 60Hz	67,433 / 67,5kHz

* Režimy neuvedené výše v tabulce nemusí být podporovány. V zájmu optimálního rozlišení doporučujeme vybrat některý z režimů uvedených v tabulce.
