NÁVOD K OBSLUZE TUF Gaming VG24VQE ASUS

Uživatelská příručka

Upozornění...... iii

Bezpečnostní informace ...... iv

Péče a údržba...... vi

1.1 Vítejte! 1-1

1.2 Obsah balení.... 1-1

1.3 Sestavení monitoru.... 1-2

1.4 Připojení kabelů 1-3

1.4.1 Zadní strana LCD monitoru....1-3

1.5 Predstavení monitoru 1-4

1.5.1 Používání ovládacího tlačítka 1-4

2.1 Nastavení monitoru.... 2-1

2.2 Odpojení ramena/stojanu (pro držák na stěnu VESA)...... 2-2

2.3 Vnější rozměry.... 2-3

3.1 Nabídka OSD (On-Screen Display) 3-1

3.1.1 Změna konfigurace 3-1

3.1.2 Představení funkci OSD 3-2

3.2 Specifikace 3-8

3.3 Rešení potíží (FAQ) 3-9

3.4 Seznam podporovaných časování 3-10

Copyright © 2020 ASUSTeK COMPUTER INC. Všechna práva vyhrazena.

Žádná část této příručky, včetně výrobků a softwaru v příručce popsaných, nesmí být bez písemného souhlasu firmy. ASUSTeK COMPUTER INC. („ASUS“) reprodukována, přenesena, přepsána, uložena v systému pro ukládání dat, ani přeložena do žádného jazyka v žádné podobě a žádným způsobem, kromě dokumentace uložené kupujícím pro účel zálohování.

Záruka na produkt nebo službu zaniká, pokud: (1) produkt je opraven, upraven nebo změněn bez písemného svolení firmy ASUS nebo (2) výrobní číslo produktu je nečitelné nebo chybí.

ASUS POSKYTUJE TUTO PŘÍRUČKU „TAK, JAK JE“, BEZ ZÁRUKY JAKÉHOKOLI DRUHU, AŤ VÝSLOVNĚ NEBO VYPLYVAJÍCÍ, VČETNĚ, ALE NIKOLI JEN, PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK PRODEJNOSTI A VHODNOSTÍ PRO URČITY ÚČEL. V ŽÁDNÉM PŘÍPADĚ NEBUDE FIRMA ASUS, JEJÍ ŘEDITELÉ, VEDOUCÍ PRACOVNÍCI, ZAMĚSTNANCI ANI ZÁSTUPCI ODPOVÍDAT ZA ŽÁDNĚ NEPRÍMĚ, ZVLÁŠTNÍ, NAHODILÉ NEBO NÁSLEDNĚ ŠKODY (VČETNĚ ZA ZTRÁTU ZISKŮ, ZTRÁTU PODNIKATELSKÉ PŘÍLEŽITOSTI, ZTRÁTU POUŽITELNOSTI ČI ZTRÁTU DAT, PŘERUŠENÍ PODNIKÁNÍ A PODOBNĚ), I KDYZ BYLA FIRMA ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD ZPŮSOBENÝCH JAKOUKOLIV VADOU V TÉTO PŘÍRUČCE NEBO VE VÝROBKU.

TECHNICKÉ ÚDAJE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU POSKYTNUTY JEN PRO INFORMACI, MOHOU SE KDYKOLIV ZMĚNIT BEZ PŘEDCHOZÍHO UPOZORNĚNÍ, A NEMĚLY BY BÝT POVAŽOVÁNY ZA ZÁVAZEK FIRMY ASUS. ASUS NEODPOVÍDÁ ZA ŽÁDNÉ CHYBY A NEPŘESNOSTI, KTERÉ SE MOHOU OBJEVIT V TÉTO PŘÍRUČCE, VČETNĚ VÝROBKŮ A SOFTWARU V PŘÍRUČCE POPSANÝCH.

Produkty a názvy firem v této příručce mohou, ale nemusí být registrovanými obchodními známkami nebo copyrighty příslušných firem, a používají se zde pouze pro identifikaci a objasnění a ve prospěch jejich majitelů, bez záměru poškodit cizí práva.

Upozornění

Prohlášení pro Federální komunikační komisi

Toto zařízení vyhovuje části 15 předpisů FCC. Provoz vyžaduje splnění následujících dvou podmínek:

• Toto zařízení nesmí způsobovat škodlivé rušení, a
• Toto zařízení musí přijmout veškeré přijaté rušení, včetně rušení, které by mohlo způsobit nežádoucí činnost.

Toto zařízení bylo testováno a bylo shledáno, že vyhovuje omezením pro digitální zařízení třídy B, dle části 15 pravidel Federální komunikační komise (FCC). Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat energii na rozhlasové frekvenci, a pokud není instalováno a používáno podle pokynů, může rušit rádiovou komunikaci. Neexistuje však žádná záruka, že v konkrétní instalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit tak, že zařízení vypnete a zapnete, uživateli doporučujeme zkusit odstranit rušení pomocí jedné nebo několika z následujících metod:

• Otočit nebo přemístit přijímací anténu.
• Zvětšit odstup mezi zařízením a přijímačem.
• Připojit zařízení do zásuvky na jiném okruhu, než do kterého je připojen přijímač.
• Poradit se s dodavatelem nebo zkušeným rozhlasovým/TV technikem.

Prohlášení pro kanadské Ministerstvo komunikací

Toto digitální zařízení nepřekračuje limity třídy B pro vyzařování v rádiovém pásmu z digitálních zařízení, jak je stanoví předpisy o rádiovém rušení kanadského Ministerstva komunikací.

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

EAC

Bezpečnostní informace

• Před přípravou monitoru k použití si pečlivě přečtěte veškerou dodávanou dokumentaci.
• Aby nedošlo k požáru nebo zásahu elektrickým proudem, nevystavujte monitor dešti ani vlhkosti.
• Nepokoušejte se rozebírat kryt monitoru. Uvnitř je vysoké napětí, které by mohlo způsobit úraz.
• Při poruše napájecího zdroje se jej nepokoušejte opravovat. Obrat'te se na kvalifikovaného servisního technika nebo prodejce.
• Před použitím produktu zkontrolujte, zda jsou všechny kabely správně zapojeny a zda nejsou napájecí kabely poškozeny. Při zjištění jakéhokoli poškození okamžitě kontaktujte prodejce.
• Otvory a štěrbiny v zadní a horní straně krytu monitoru zajišťují větrání. Neblokujte je. Neumist’ujte produkt do blízkosti nebo nad radiátor nebo jiný zdroj tepla, pokud není zajištěno dostatečné větrání.
• Monitor smí být napájen jen napájecím napětím uvedeným na štítku. Pokud si nejste jisti, jaké napájecí napětí máte v domácnosti, obrat'te se na prodejce nebo dodavatele elektriny.
• Použijte vhodnou koncovku kabelu pro vaši zásuvku elektrorozvodné sítě.
• Nepřetěžujte napájecí panely a prodlužovací kabely. Přetížení může vést k požáru nebo k zásahu elektrickým proudem.
• Vyhýbejte se extrémně prašnému prostředí, změnám teploty a vlhkosti. Monitor neumistuje do prostor, kde hrozí navlhnutí/postříkání. Monitor umístěte na stabilní povrch.
• Za bouřky nebo pokud nebude dlouho používán, odpojte produkt od elektrorozvodné sítě. Tím se zabrání poškození monitoru při přepětích v síti.
• Zabraňte vniknutí předmětů a kapalin do otvorů/výřezů na krytu monitoru.
• V zájmu dobré funkce připojujte monitor jen k počítačům se schválením UL vybaveným správně konfigurovanou zásuvkou označenou 100 až 240 V AC.
• Používaná elektrická zásuvka se musí nacházet v blízkosti zařízení a musí být snadno přístupná.
• V případě technických potíží s monitorem kontaktujte kvalifikovaného servisního technika nebo prodejce.
• Před připojením zástrčky k elektrické zásuvce připojte uzemnění.

VAROVÁNÍ

• Používáním jiných než určených extraaurálních nebo intraaurálních sluchátek může dojít ke ztrátě sluchu způsobené nadměrným hlukem.
• Ujistěte se, že rozvodová sít' budovy obsahuje jistič 120/240 V, 20 A (maximálně).
• Pokud je napájecí kabel opatřen tříkolíkovou zástrčkou, zapojte kabel do uzemněné tříkolíkové zásuvky. Nebraňte ve funkčnosti uzemňovacího kolíku na zástrčce, například použitím dvoukolíkového adaptéru. Uzemňovací kolík je důležitým bezpečnostním prvkem.

Péče a údržba

• Před zvednutím nebo přemístěním monitoru je lepší odpojit signálový a napájecí kabel. Při zvedání monitoru dodržujte postupy správného zvedání. Při zvedání nebo prénášení držte monitor za okraje. Nezvedejte monitor za stojan nebo kabel.
• Čištění. Vypněte monitor a odpojte napájecí kabel. Povrch monitoru čistěte hadříkem, který nedře a nepouští vlákna. Odolné skvrny lze odstranit hadříkem navlhčeným v jemném čistícím prostředku.
• Nepoužívejte čistící prostředek s obsahem alkoholu nebo acetonu. Použijte čistící prostředek určený na LCD monitory. Nestříkejte čistící prostředek přímo na povrch displeje, hrozí vniknutí do monitoru a úraz elektrickým proudem.

Následující symptomy jsou normální, nejde o závadu:

• Displej může na začátku používání blikat, jde o vlastnost zářivkového podsvícení. Vypnutím a zapnutím vypínače blikání odstraníte.
• V závislosti na pozadí pracovní plochy se může mírně odlišovat jas různých částí displeje.
• Pokud zobrazujete stejný obraz několik hodin, může se do displeje „vypálit“ a přetrvávat. Displej se postupně, ale pomalu „vzpamatuje“, nebo jej na několik hodin vypněte.
• Pokud je displej černý nebo bliká nebo vůbec nefunguje, obraťte se na servis nebo prodejce se žádostí o opravu. Nepokoušejte se jej opravovat sami!

Konvence použité v této příručce

VAROVÁNÍ: Informace ohledně prevence úrazů při akcích prováděných uživatelem.

POZOR: Informace ohledně prevence poškození součásti při akcích prováděných uživatelem.

DŮLEŽITÉ: Pokyny, které MUSÍTE přesně dodržet.

POZNÁMKA: Další informace a tipy pomáhající při činnosti.

Kde najdete další informace

Další informace a aktualizace produktu a softwaru jsou dostupné z níže uvedených zdrojů.

1. Web ASUS

Celosvětový web ASUS nabízí aktualizované informace o hardwaru a softwaru ASUS. Viz http://www.asus.com

2. Volitelná dokumentace

S produktem může být dodávána volitelná dokumentace, poskytovaná prodejcem. Tyto dokumenty nejsou standardní součástí balení.

1.1 Vítejte!

Děkujeme, že jste zakoupili LCD monitor ASUS®!

Nejnovější širokoúhlý LCD monitor firmy ASUS poskytuje čistší, širší a jasnější zobrazení a navíc řadu funkcí zlepšujících váš zážitek z obrazu.

Díky bohaté nabídce funkcí si můžete vychutnat pohodlí a krásné zobrazení, kterým se tento monitor vyznačuje!

1.2 Obsah balení

Překontrolujte, zda jste obdrželi všechny součásti:

√ LCD monitor
√ Stručná příručka
Záruční list
√ 1x napájecí kabel
√ 1x adaptér
√ 1x kabel DisplayPort (volitelně)
√ 1x kabel HDMI (volitelně)

- V případě, že některá z výše uvedených součástí chybí nebo je poškozena, okamžitě kontaktujte prodejce.

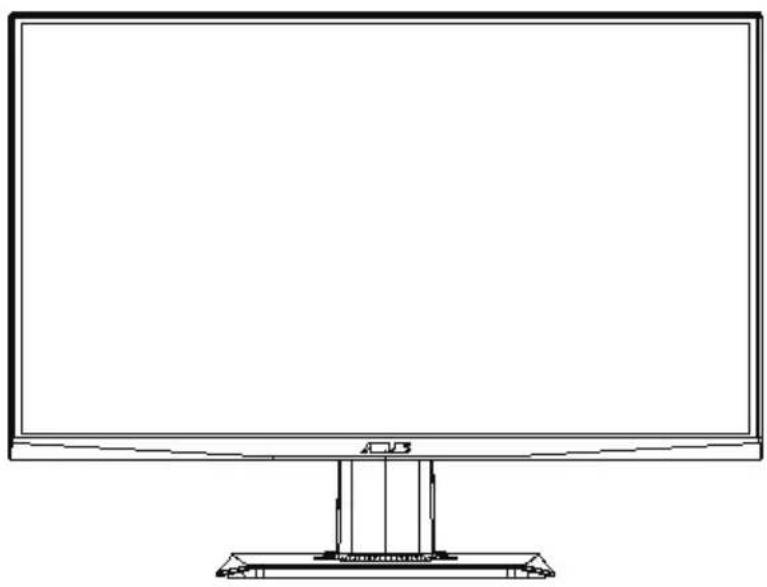

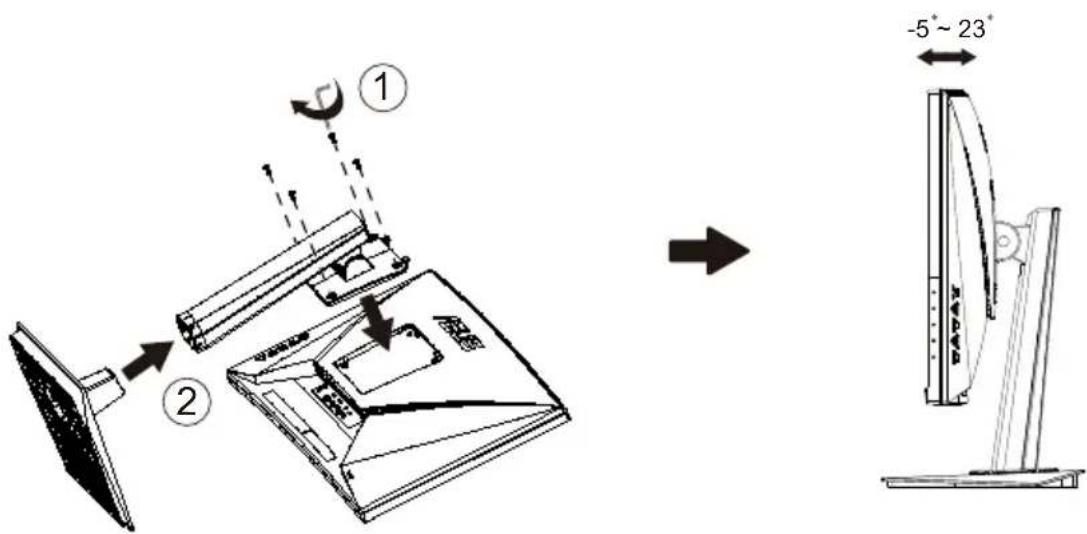

1.3 Sestavení monitoru

Pokyny pro sestavení monitoru:

- Během sestavování ramene/základny monitoru doporučujeme udržovat monitor v jeho polystyrenovém obalu (EPS, Expanded Polystyrene).

1. Utáhněte šrouby šroubovákem a pevně uchyťte rameno k displeji. Potom vložte základnu do ramena. Potom zasuňte základnu do ramene.

2. Nastavte sklon monitoru, který vám nejvíce vyhovuje.

1.4 Připojení kabelů

1.4.1 Zadní strana LCD monitoru

1. Port výstupu pro sluchátka
2. DisplayPort
3. Port HDMI-2
4. Port HDMI-1
5. Port vstupu stejnosměrného napájení
6. Zámek Kensington

1.5 Představení monitoru

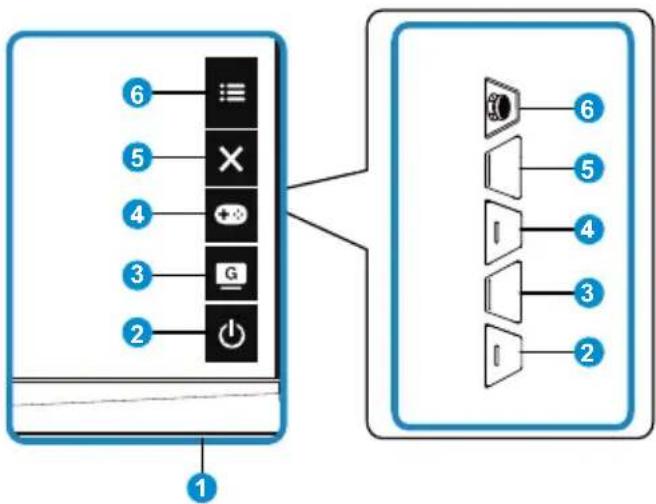

1.5.1 Používání ovládacího tlačítka

Nastavte obraz pomocí ovládacího tlačítka na spodní části monitoru.

1. Indikátor napájení:

• Význam barev kontrolky napájení je v následující tabulce.

Stav Popis

Bílá ZAPNUTO

Oranžová Režim připravenosti

VYPNUTO VYPNUTO

1. Tlačítko Napájení:

- Stiskem tohoto tlačítka zapnete/vypnete monitor.

1. Traeitko GameVisual:

- Tímto rychlým tlačítkem můžete přepínat mezi sedmi přednastavenými režimy (Režim Krajina, Režim Závod, Režim Kino, Režim RTS/RPG, Režim FPS, Režim sRGB a Režim MOBA) s technologií optimalizace video GameVisual™ Video Intelligence Technology.

1. T###tko GamePlus:

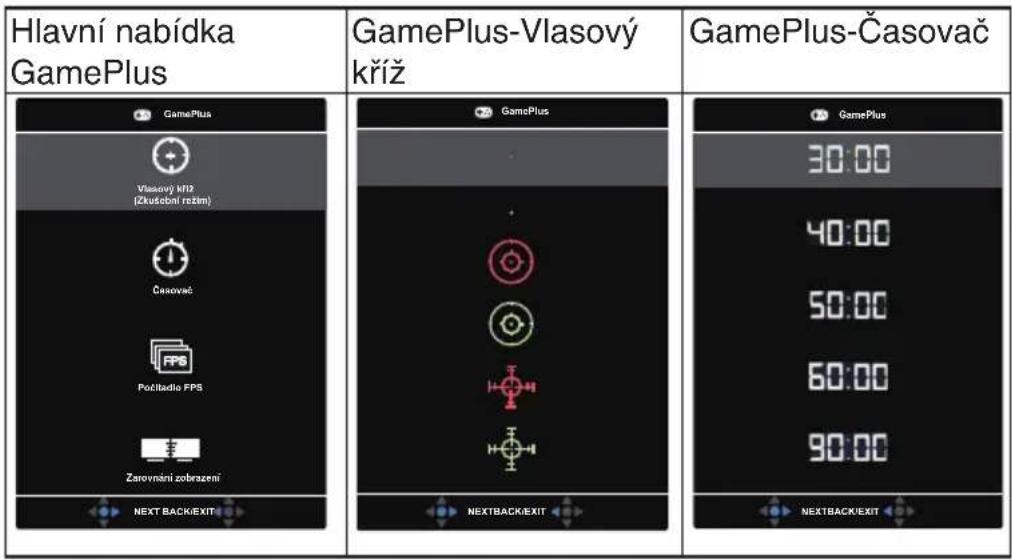

- GamePlus: Funkce GamePlus poskytuje sadu nástrojů a vylepšuje herní prostředí pro uživatele při hraní různých typů her. Zejména funkce Vlasový kříž je speciálně určena pro nové hráče nebo začátečníky, kteří se zajímají o hry FPS (First Person Shooter).

Pokyny pro aktivaci funkce GamePlus:

- Stisknutím tlačítka GamePlus vstupte do hlavní nabídky GamePlus.

• Slouží k aktivaci funkcí Vlasový kříž, Časovač, Počítadlo FPS nebo Zarovnání zobrazení.
• Posouváním tlačítka (≡) nahoru/dolů vyberte a stisknutím tlačítka (≡) potvrd’te požadovanou funkci. Stisknutím tlačítka ukončíte nabídku.
• Vlasový kříž / časovač / počítadlo FPS lze posouvat stisknutím 5směrného tlačítka.

1. Tlačítko Zavřít:

- Ukončí nabídku OSD.

1. Tlætítko (5směrné):

2. Slouží k zapnutí nabídky OSD. Slouží k potvrzení vybrané položky nabídky OSD.

3. Slouží ke zvyšování/snižování hodnot nebo k posouvání výběru nahoru/dolů/vlevo/vpravo

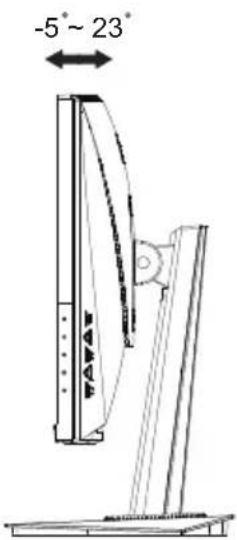

2.1 Nastavení monitoru

• V zájmu optimálního pozorování doporučujeme podívat se tak, abyste viděli celou plochu monitoru, a pak nastavit sklon, který vám nejvíc vyhovuje.
• Při nastavování sklonu držte stojan, aby monitor nespadl.
• Sklon monitoru můžete nastavit v rozmezí +23° až -5°.

2.2 Odpojení ramena/stojanu (pro držák na stěnu VESA)

Odnímatelný stojan monitoru je speciálně navržen pro upevnění na stěnu VESA.

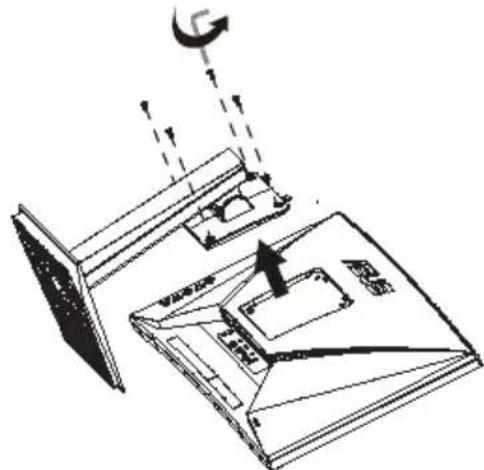

Odpojení ramena/stojanu

1. Odpojte napájecí a signálové kabely. Opatrně položte monitor obrazovkou dolů na polystyrenový obal monitoru.
2. Sejměte kryty šroubků.
3. Odmontujte čtyři (4) šroubky, které zajišťují rameno k zadní straně monitoru.
4. Odpojte stojan (rameno a základnu) od monitoru.

• Sada pro montáž na stěnu VESA (100 x 100 mm) se prodává zvlášť.
• Používejte jen držáky na stěnu se schválením UL a minimální zatížitelností 3,37 kg (velikost šroubu: M4x10 mm).

2.3 Vnější rozměry

Jednotky: mm [palce]

3.1 Nabídka OSD (On-Screen Display)

3.1.1 Změna konfigurace

1. Stisknutím středu 5směrného tlačítka aktivujte nabídku OSD.
2. Stisknutím tlačítek ▼ a ▲ můžete přepínat mezi volbami v nabídce. Při přechodu z jedné ikony na jinou je zvýrazněn název volby.
3. Chcete-li vybrat označenou položku v nabídce, stiskněte prostřední tlačítko.
4. Stisknutím tlačítek ▼ a ▲ vyberte požadovaný parametr.
5. Stisknutím prostředního tlačítka přejděte na posuvník a pomocí tlačítek ▼ a ▲ podle indikátorů v nabídce proved'te změny.
6. Stisknutím tlačítka ◀/▶ přejděte na levou/pravou nabídku.

3.1.2 Predstavení funkcí OSD

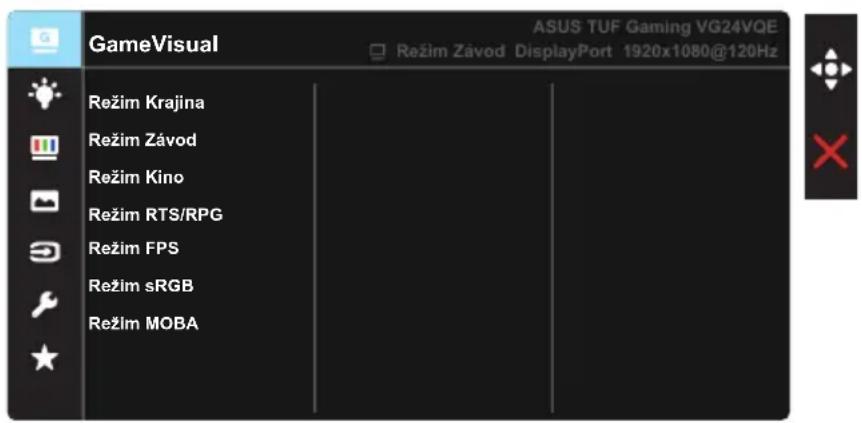

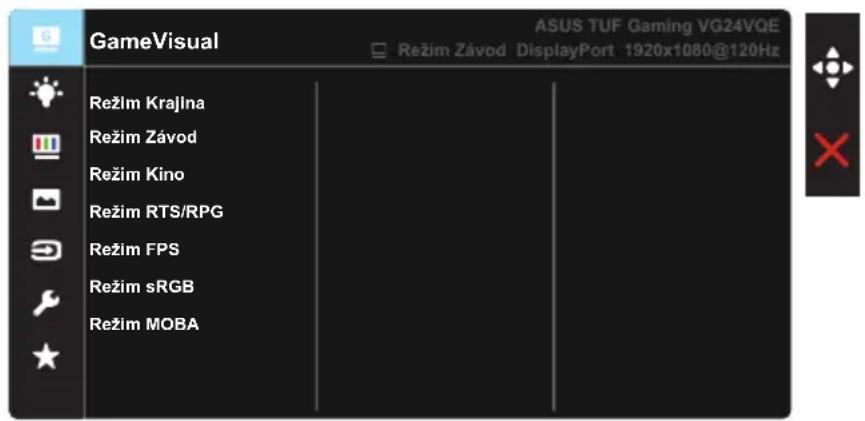

1. GameVisual

Tato funkce obsahuje sedm dílčích funkcí, které můžete vybrat dle vaší preference. Každá z nich nabízí volbu Obnovit, která obnoví původní nastavení funkce.

• Režim Krajina: Toto je nejlepší volba pro fotografie krajiny s technologií GameVisual™ Video Intelligence Technology.
• Režim Závod: Toto je nejlepší volba pro hraní závodních her s technologií GameVisual™ Video Intelligence Technology.
• Režim Kino: Toto je nejlepší volba pro sledování filmů s technologií GameVisual™ Video Intelligence Technology.
• Režim RTS/RPG: Toto je nejlepší volba pro hraní her RTS (Real-Time Strategy)/RPG (Role-Playing Game) s technologií GameVisual™ Video Intelligence Technology.
• Režim FPS: Toto je nejlepší volba pro hry FPS (First Person Shooter) technologií GameVisual™ Video Intelligence Technology.
• Režim sRGB: Toto je nejlepší volba pro prohlížení fotografií a PC grafiky.
• Režim MOBA: Toto je nejlepší volba pro hraní her MOBA (Multiplayer Online Battle Arena) s technologií GameVisual™ Video intelligence Technology.

• V Režimu Závod nelze konfigurovat funkce Sytost, Ostrost a ASCR.
- V režimu sRGB nelze konfigurovat funkce Sytost, Pletový tón, Teplota barev, Ostrost, Jas, Kontrast a ASCR.
• V Režim MOBA nelze konfigurovat funkce Sytost, Ostrost a ASCR.

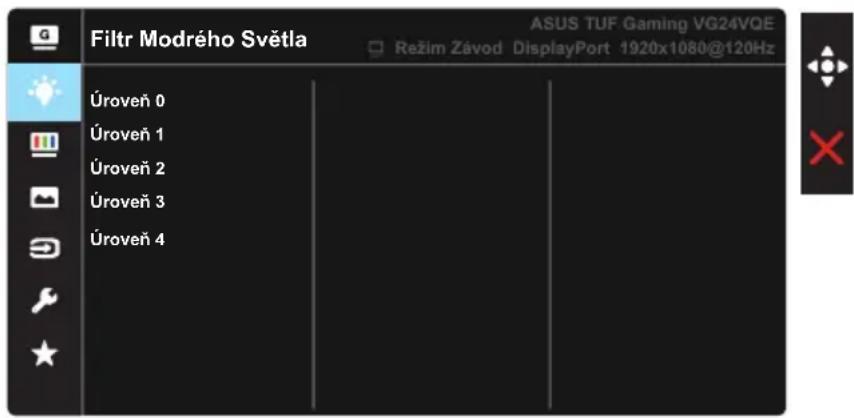

2. Filtr Modrého Světla

Upravte úroveň energie modrého světla vyzařovaného z podsvícení LED.

• Úroveň 0: Beze změny.
• Úroveň 1–4: Čím vyšší úroveň, tím více modrého světla bude omezeno.

• Když je aktivován Filtr Modrého Světla, budou automaticky naimportována výchozí nastavení Režim Závod.
• Mezi Úroveň 1 a Úroveň 3 může funkci Jas konfigurovat uživatel.
• Úroveň 4 je optimalizované nastavení. Splňuje podmínky certifikátu TUV pro nízké vyzařování modrého světla. Funkci Jas nelze konfigurovat.

Pro uvolnění zatížení zraku dodržujte následující zásady:

• Během vícehodinového používání displeje musí uživatelé dělat přestávky. Doporučujeme provádět krátké přestávky (alespoň 5 minut) přibližně po každé 1 hodině souvislé práce. Častější kratší přestávky jsou účinnější, než jedna dlouhá.
• Aby se minimalizovala zátěž zraku a vysoušení vašich očí, musí uživatelé pravidelně uvolňovat zrak tím, že budou pravidelně zaostřovat na vzdálené objekty.
• Cvičení s očima může přispět k omezení únavy zraku. Tato cvičení často opakujte. Pokud zátěž zraku pokračuje, porad'te se s lékařem. Cvičení s očima: (1) Dívejte se opakovaně nahoru a dolů (2) Pomalu otáčejte očima (3) Pohybujte očima úhlopříčně.
• Modré světlo s vysokou energií může vést k zatěžování zraku a k věkem podmíněné makulární degeneraci (VPMD). Filtr Modrého Světla omezuje 70 % (max.) škodlivého modrého světla pro eliminaci syndromu počitačového vidění (CVS, Computer Vision Syndrome).

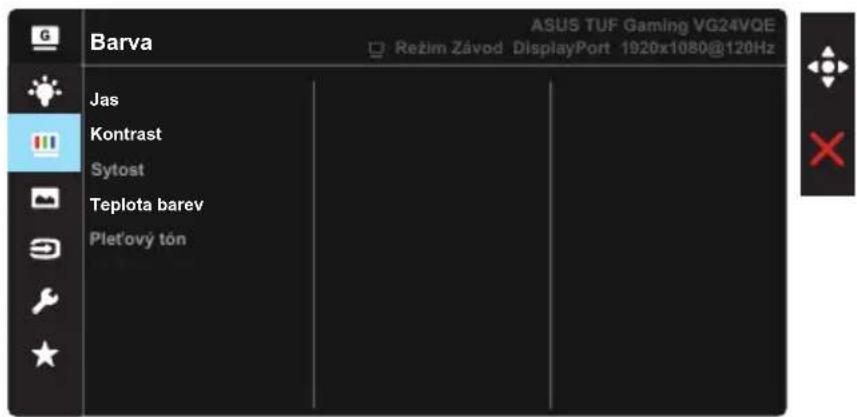

3. Barva

Tato funkce umožnuje nastavit barvu obrazu.

• Jas: Rozsah nastavení je 0 až 100.
- Kontrast: Rozsah nastavení je 0 až 100.
- Sytost: Rozsah nastavení je 0 až 100.
- Teplota barev: Obsahuje tři prednastavené barevné režimy (Studené, Normální, Teplé) a Uživatelský režim.
- Plet'ový tón: Obsahuje tři režimy zabarvení Do červena, Přirozený a Do žluta.

• V Uživatelský režim režimu lze nastavovat volby Č (červená), Z (zelená) a M (modrá), rozsah nastavení je 0 až 100.

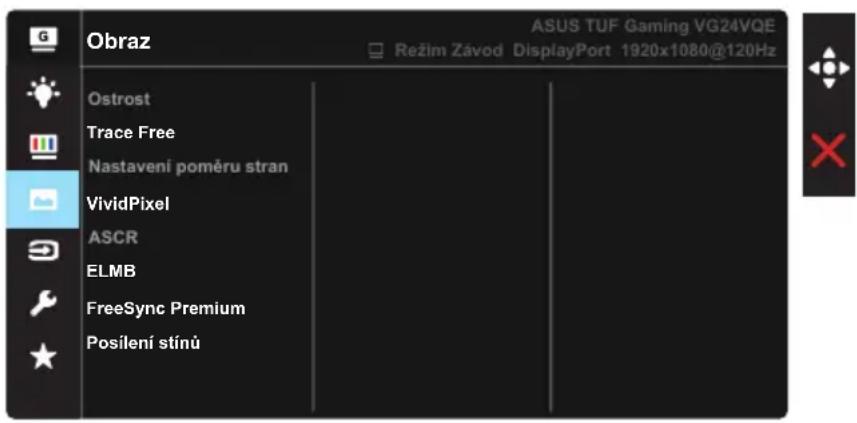

4. Obraz

Z této hlavní funkce můžete upravovat následující vlastnosti obrazu: Ostrost, Trace Free, Nastavení poměru stran, VividPixel, ASCR, ELMB, FreeSync Premium a Posílení stínů.

• Ostrost: Slouží k nastavení ostrosti obrazu. Rozsah nastavení je 0 až 100.
• Trace Free: Možnost zrychlení odezvy funkce Over Drive. Rozsah nastavení je 0 (pomalejší) až 100 (rychlejší).
• Nastavení poměru stran: Slouží k nastavení poměru stran „Celá“ a „4:3“.
• VividPixel: Exkluzivní technologie ASUS, která přináší věrný obraz pro křišťálově čistou a na detail zaměřenou zábavu. Rozsah nastavení je 0 až 100.
• ASCR: Volbou ZAPNUTO nebo VYPNUTO zapnete nebo vypnete funkci dynamického kontrastního poměru, ASCR je deaktivováno, když je ELMB zapnuto.
• ELMB: Zaškrtnutím této možnosti omezíte rozmazání pohybu a minimalizujete duplikování obrazu, když se objekty na obrazovce rychle pohybují.
• FreeSync Premium: Umožňuje grafickému zdroji, který podporuje technologii FreeSync Premium, dynamicky upravovat obnovovací frekvenci monitoru na základě typické snímkové frekvence obsahu. To přináší energetickou úsporu a obraz téměř bez zadrhávání a s nízkou latencí.
• Posílení stínů: Vylepšení tmavých barev: upravuje křivku gamma monitoru pro obohacení tmavých tónů v obrazu. Umožňuje snadnější orientaci v tmavých záběrech a mezi tmavými objekty.

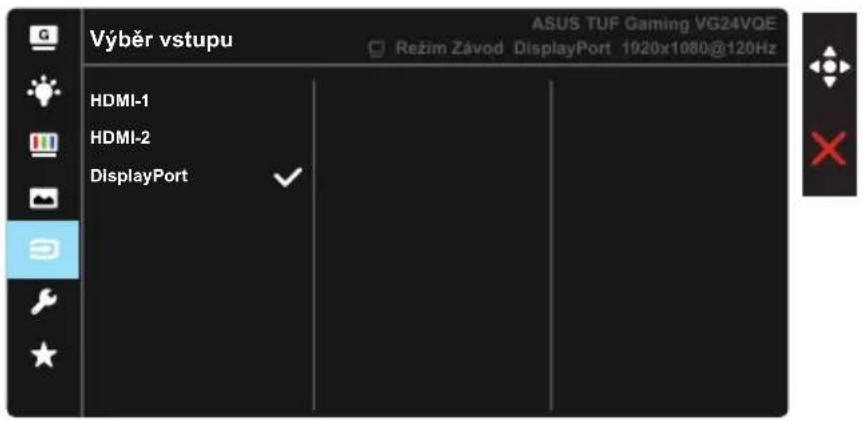

5. Výběr vstupu

Vyberte vstupní zdroj obrazu ze vstupních signálů HDMI-1, HDMI-2 nebo DisplayPort.

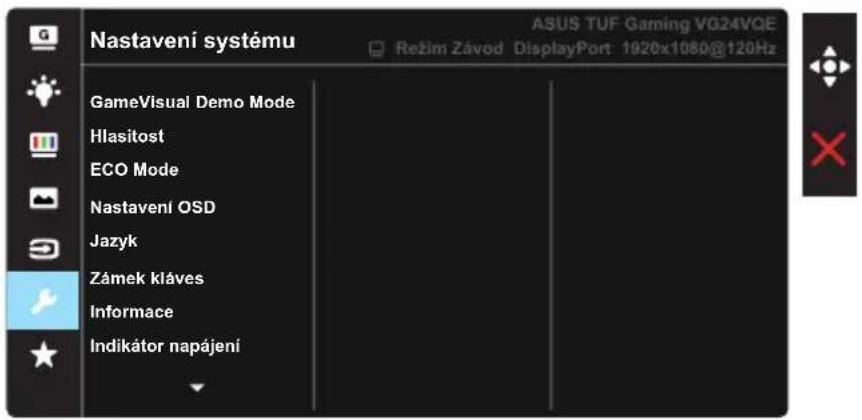

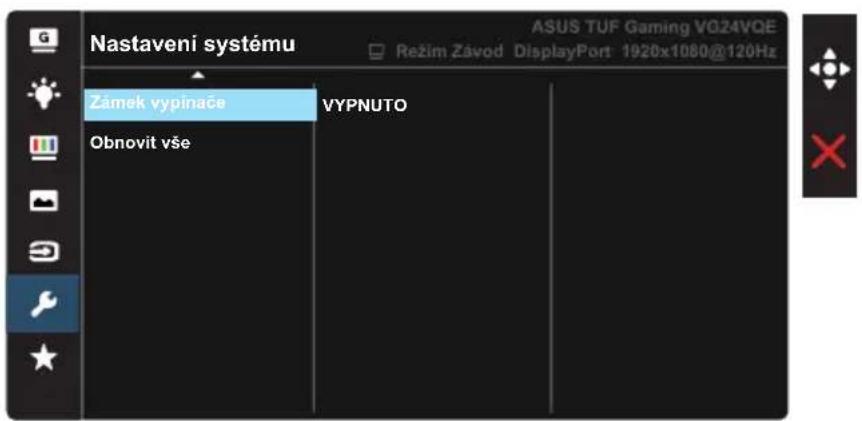

6. Nastavení systému

Nastavení konfigurace systému.

• GameVisual Demo Mode: Aktivujete demo režim pro funkci GameVisual.
  • Hlasitost: Nastavení výstupní hlasitosti.

• ECO Mode: Aktivujte úsporný režim pro úsporu energie.

• Nastavení OSD: Slouží k úpravám nastavení Časový interval OSD, DDC/CI a Prühlednost obrazovky OSD.
• Jazyk: Výběr jazyka OSD. K výběru jsou následující možnosti: angličtina, francouzština, němčina, španělština, italština, holandština, ruština, polština, čeština, chorvatština, mad'arština, rumunština, portugalština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, perština, thajština a indonéština.
• Zámek kláves: Slouží k deaktivaci funkcí všech tlačítek. Stisknutím a podržením tlačítka dolů déle než pět sekund deaktivujte funkci zámku tlačítek.
• Informace: Zobrazení informací o monitoru.
• Indikátor napájení: Podle zapnutí/vypnutí monitoru.
• Zámek vypínače: Deaktivace/aktivace vypínače.
• Obnovit vše: Výběrem „Ano“ obnovíte výchozí tovární hodnoty všech nastavení.

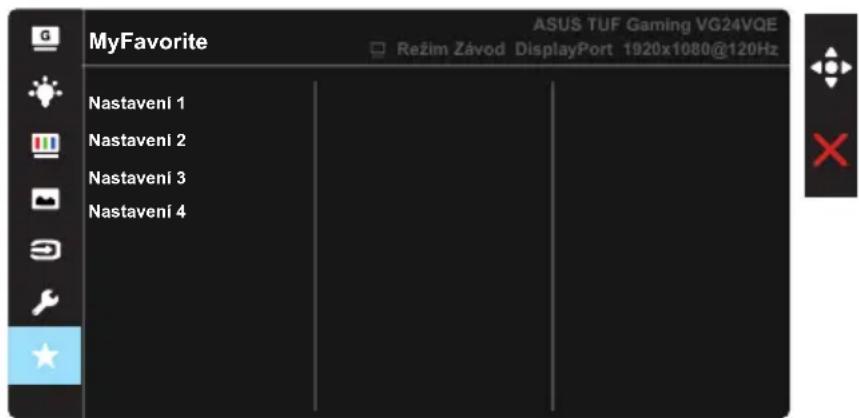

7. MyFavorite

Načte/uloží všechna nastavení monitoru.

3.2 Specifikace

Model VG24VQE
Velikost panelu Širokoúhlý 23,6" (59,94cm)
Max. rozlišení 1920 x 1080 při 165 Hz
Jas (typ.) 250 cd/m	2
Intrinsický kontrastní poměr (typ.)	3000:1
Pozorovací úhel (kontrast=10)	178° (V) / 178° (H)
Zobrazované barvy 16,7 M (skutečné 8bitové)
Sytost barev 72% NTSC
Doba odezvy 4 ms (šedá-šedá), 1 ms MPRT
Sluchátkový výstup	Ano
Zvuk z HDMI Ano
Vstup HDMI Ano
Vstup DisplayPort Ano
Příkon v zapnutém stavu (max.)	< 23,34 W*(měření jasu obrazovky 200 nitů bez připojení zvuku / USB / čtečky karet)
Barvy skříně Černá
Režim úspory energie < 0,5 W
Režim vypnutí < 0,5 W
Sklon -5° ~ +23°
Fyz. rozměry (ŠxVxH) 537,6x404x205,9 mm
Rozměry krabice (ŠxVxH)	620x190x403 mm
Čistá hmotnost (odhad)	3,37 kg
Celková hmotnost (odhad)	4,87 kg
Jmenovité napětí	19 VDC, 2,1A

3.3 Řešení potíží (FAQ)

Problém Možné řešení
LED kontrolka napájení nesvítí	Stisknutím tlačítkaověřte, zda je monitor zapnutý.Zkontrolujte, zda je dobře zapojen napájecí kabel mezi monitor a zásuvku elektrické sitě.Zkontrolujte funkci indikátoru napájení v hlavní nabídce OSD. Výběrem „ZAPNUTO“ zapnete indikátor LED napájení.
Kontrolka napájení svítí oranžově a není zobrazován obraz	Ověřte, zda je monitor a počítač zapnutý.Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Připojte počítač k jinému monitoru a ověřte tak, že správně funguje.
Obraz je příliš tmavý nebo světlý	Nastavte kontrast a jas v nabídce OSD.
Obraz se třese nebo je zvlněný	Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Přesuňte elektrická zařízení, která mohou způsobit rušení, dále od monitoru.
Obraz má barevné vady (bílá barva není bílá)	Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Vyberte volbu Reset v nabídce OSD.Upravte nastavení barev Č/Z/M nebo vyberte volbu Teplota barev v nabídce OSD.
Zvuk chybí nebo je tichýUpravte nastavení hlasitosti na monitoru i počítači.Zkontroluje, že je správně instalován a aktivován ovladač zvukové karty počítače.

3.4 Seznam podporovaných časování

Seznam frekvencí PC vstupu HDMI1.4/DP1.2

Rozlišení HDMI1(1.4)		HDMI2(1.4) DP
720x400 při 70 Hz		V	V	V
640x480 při 60 Hz	V	V
640x480 při 67 Hz	V	V
640x480 při 72 Hz	V	V
640x480 při 75 Hz	V	V
800x600 při 56 Hz	V	V
800x600 při 60 Hz	V	V
800x600 při 72 Hz	V	V
1024x768 při 60 Hz	V	V
1024x768 při 70 Hz	V		V	V
1024x768 při 75 Hz	V	V
1280x1024 při 75 Hz	V	V
800x600 při 72 Hz	V	V
1280x960 při 60 Hz	V	V
1280x1024 při 60 Hz	V	V
1440x900 při 60 Hz	V	V
1152x864 při 75 Hz	V	V
1280x720 při 60 Hz	V	V
1680x1050 při 60 Hz	V	V
1920x1080 při 60 Hz	V	V
1920 x 1080 při 144 Hz	V	V
1920x1080 při 100 Hz	V
1920x1080 při 120 Hz	V
1920 x 1080 při 165 Hz	V

Seznam frekvencí obrazu pro vstup HDMI 1.4 / DP 1.2

Rozlišení HDMI1(1.4)	HDMI2(1.4) DP
640x 480 P při 60 Hz V	V V
720x 480P při 60 Hz V	V V
720x576 P při 50 Hz V	V V
1280x720P při 50 Hz V	V V
1280x720P při 60 Hz	V V V
1440x480P při 60 Hz V	V V
1440x576P při 50 Hz V	V V
1920x1080P při 50 Hz	V V V
1920x1080 P při 60 Hz	V V V
1920x1080 I při 60 Hz	V V V
1920x1080 I při 50 Hz	V V V
1920x1080 P při 120 Hz	V V V

Režimy IBM, tovární přednastavení (vstup HDMI/DP)

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
720x400	70Hz	31,469kHz

Režimy MAC, tovární prednastavení (vstup HDMI/DP)

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
640x480	67Hz 35kHz

Režimy VESA, uživatelské nastavení (vstup HDMI/DP)

Rozlišení Obnovovací kmitočet Řádkový kmitočet
1280x720 (RB)	60Hz 44,444kHz
1280x720 60Hz 44,772kHz
1440x900 (RB) 60Hz	55,469kHz
1680x1050 (RB) 60Hz	64,674kHz
1920x1080 60Hz 66,587kHz

Seznam frekvencí SD/HD vstupu HDMI/DP

Formáty HDMI 1.4, CEA-861F, podporované primární frekvence SD/HD (vstup HDMI/DP)

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
720x480P	59,94	/ 60Hz 31,469 / 31,5kHz
720x576P		50Hz	31,25kHz
1280x720P	50Hz	37,5kHz
1280x720P		59,94 / 60Hz	44,955 /45kHz
1920x1080P		29,97 / 30Hz	33,715 / 33,75kHz

Formáty HDMI 1.4, CEA-861F, podporované volitelné frekvence SD/HD (vstup HDMI/DP)

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
1440x480P	59,94 / 60Hz	31,469 / 31,5kHz
1440x576P	50Hz	31,25kHz
1920x1080P	50Hz	56,25kHz
1920x1080P	59,94 / 60Hz	67,433 / 67,5kHz

* Režimy neuvedené výše v tabulce nemusí být podporovány. V zájmu optimálního rozlišení doporučujeme vybrat některý z režimů uvedených v tabulce.
