NÁVOD K OBSLUZE TUF Gaming VG34VQL1B ASUS

Uživatelská příručka

Upozornění...... iii

Bezpečnostní informace ...... iv

Péče a údržba.... vii

1.1 Vítejte! 1-1

1.2 Obsah balení.... 1-1

1.3 Sestavení monitoru.... 1-2

1.4 Připojení kabelů 1-3

1.4.1 Zadní strana LCD monitoru....1-3

1.5 Představení monitoru 1-4

1.5.1 Používání ovládacího tlačítka 1-4

2.1 Nastavení monitoru.... 2-1

2.2 Odpojení ramena/stojanu (pro držák na stěnu VESA)...... 2-2

2.3 Vnější rozměry.... 2-3

3.1 Nabídka OSD (On-Screen Display) 3-1

3.1.1 Změna konfigurace 3-1

3.1.2 Představení funkci OSD 3-2

3.2 Specifikace 3-8

3.3 Rešení potíží (FAQ) 3-9

3.4 Seznam podporovaných časování 3-10

Copyright © 2020 ASUSTeK COMPUTER INC. Všechna práva vyhrazena.

Žádná část této příručky, včetně výrobku a softwaru v příručce popsaných, nesmí být bez písemného souhlasu firmy. ASUSTeK COMPUTER INC. („ASUS“) reprodukována, přenesena, přepsána, uložena v systému pro ukládání dat, ani přeložena do žádného jazyka v žádné podobě a žádným způsobem, kromě dokumentace uložené kupujícím pro účel zálohování.

Záruka na produkt nebo službu zaniká, pokud: (1) produkt je opraven, upraven nebo změněn bez písemného svolení firmy ASUS nebo (2) výrobní číslo produktu je nečitelné nebo chybí.

ASUS POSKYTUJE TUTO PŘÍRUČKU „TAK, JAK JE“, BEZ ZÁRUKY JAKÉHOKOLI DRUHU, AŤ VÝSLOVNÉ NEBO VYPLYVAJÍCÍ, VČETNĚ, ALE NIKOLI JEN, PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK PRODEJNOSTI A VHODNOSTI PRO URČITY ÚČEL. V ŽÁDNÉM PŘIPADĚ NEBUDE FIRMA ASUS, JEJÍ ŘEDITELÉ, VEDOUCÍ PRACOVNÍCI, ZAMĚSTNANCI ANI ZÁSTUPCI ODPOVÍDAT ZA ŽÁDNÉ NEPRÍMÉ, ZVLÁŠTNÍ, NAHODILÉ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ ZA ZTRÁTU ZISKŮ, ZTRÁTU PODNIKATELSKĚ PŘÍLEŽITOSTI, ZTRÁTU POUŽITELNOSTI ČI ZTRÁTU DAT, PŘERUŠENÍ PODNIKÁNÍ A PODOBNĚ), I KDYZ BYLA FIRMA ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD ZPŮSOBENÝCH JAKOUKOLIV VADOU V TÉTO PŘÍRUČCE NEBO VE VÝROBKU.

TECHNICKÉ ÚDAJE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU POSKYTNUTY JEN PRO INFORMACI, MOHOU SE KDYKOLIV ZMĚNIT BEZ PŘEDCHOZÍHO UPOZORNĚNÍ, A NEMĚLY BY BÝT POVAŽOVÁNY ZA ZÁVAZEK FIRMY ASUS. ASUS NEODPOVÍDÁ ZA ŽÁDNÉ CHYBY A NEPŘESNOSTI, KTERÉ SE MOHOU OBJEVIT V TÉTO PŘÍRUČCE, VČETNĚ VÝROBKŮ A SOFTWARU V PŘÍRUČCE POPSANÝCH.

Produkty a názvy firem v této příručce mohou, ale nemusí být registrovanými obchodními známkami nebo copyrighty příslušných firem, a používají se zde pouze pro identifikaci a objasnění a ve prospěch jejich majitelů, bez záměru poškodit cizí práva.

Upozornění

Prohlášení pro Federální komunikační komisi

Toto zařízení vyhovuje části 15 předpisů FCC. Provoz vyžaduje splnění následujících dvou podmínek:

• Toto zařízení nesmí způsobovat škodlivé rušení, a
• Toto zařízení musí přijmout veškeré přijaté rušení, včetně rušení, které by mohlo způsobit nežádoucí činnost.

Toto zařízení bylo testováno a bylo shledáno, že vyhovuje omezením pro digitální zařízení třídy B, dle části 15 pravidel Federální komunikační komise (FCC). Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat energii na rozhlasové frekvenci, a pokud není instalováno a používáno podle pokynů, může rušit rádiovou komunikaci. Neexistuje však žádná záruka, že v konkrétní instalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit tak, že zařízení vypnete a zapnete, uživateli doporučujeme zkusit odstranit rušení pomocí jedné nebo několika z následujících metod:

• Otočit nebo přemístit přijímací anténu.
• Zvětšit odstup mezi zařízením a přijímačem.
• Připojit zařízení do zásuvky na jiném okruhu, než do kterého je připojen přijímač.
• Poradit se s dodavatelem nebo zkušeným rozhlasovým/TV technikem.

Prohlášení pro kanadské Ministerstvo komunikací

Toto digitální zařízení nepřekračuje limity třídy B pro vyzařování v rádiovém pásmu z digitálních zařízení, jak je stanoví předpisy o rádiovém rušení kanadského Ministerstva komunikací.

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Zařízení může spadnout a způsobit vážné zranění nebo smrt. Aby nedošlo ke zranění, je nutné toto zařízení připevnit k podlaze/zdi podle pokynů pro instalaci.

EAC

Bezpečnostní informace

• Před přípravou monitoru k použití si pečlivě přečtěte veškerou dodávanou dokumentaci.
• Aby nedošlo k požáru nebo zásahu elektrickým proudem, nevystavujte monitor dešti ani vlhkosti.
• Nepokoušejte se rozebírat kryt monitoru. Uvnitř je vysoké napětí, které by mohlo způsobit úraz.
• Při poruše napájecího zdroje se jej nepokoušejte opravovat. Obrat'te se na kvalifikovaného servisního technika nebo prodejce.
• Před použitím produktu zkontrolujte, zda jsou všechny kabely správně zapojeny a zda nejsou napájecí kabely poškozeny. Při zjištění jakéhokoli poškození okamžitě kontaktujte prodejce.
• Otvory a štěrbiny v zadní a horní straně krytu monitoru zajišťují větrání. Neblokujte je. Neumist’ujte produkt do blízkosti nebo nad radiátor nebo jiný zdroj tepla, pokud není zajištěno dostatečné větrání.
• Monitor smí být napájen jen napájecím napětím uvedeným na štítku. Pokud si nejste jisti, jaké napájecí napětí máte v domácnosti, obrat'te se na prodejce nebo dodavatele elektriny.
• Použijte vhodnou koncovku kabelu pro vaši zásuvku elektrorozvodné sítě.
• Nepřetěžujte napájecí panely a prodlužovací kabely. Přetížení může vést k požáru nebo k zásahu elektrickým proudem.
• Vyhýbejte se extrémně prašnému prostředí, změnám teploty a vlhkosti. Monitor neumistuje do prostor, kde hrozí navlhnutí/postříkání. Monitor umístěte na stabilní povrch.
• Za bouřky nebo pokud nebude dlouho používán, odpojte produkt od elektrorozvodné sítě. Tím se zabrání poškození monitoru při přepětích v síti.
• Zabraňte vniknutí předmětů a kapalin do otvorů/výřezů na krytu monitoru.
• V zájmu dobré funkce připojujte monitor jen k počítačům se schválením UL vybaveným správně konfigurovanou zásuvkou označenou 100 až 240 V AC.
• Používaná elektrická zásuvka se musí nacházet v blízkosti zařízení a musí být snadno přístupná.
• V případě technických potíží s monitorem kontaktujte kvalifikovaného servisního technika nebo prodejce.
• Před připojením zástrčky k elektrické zásuvce připojte uzemnění. Před odpojením zástrčky z elektrické zásuvky nezapomeňte odpojit uzemnění.
• Ujistěte se, že rozvodová sít' budovy obsahuje jistič 120/240 V, 20 A (maximálně).

- Pokud je napájecí kabel opatřen tříkolíkovou zástrčkou, zapojte kabel do uzemněné tříkolíkové zásuvky. Nebraňte ve funkčnosti uzemňovacího kolíku na zástrčce, například použitím dvoukolíkového adaptéru. Uzemňovací kolík je důležitým bezpečnostním prvkem.

Nebezpečí související se stabilitou

• Výrobek může spadnout a způsobit vážné zranění nebo smrt. Výrobek je nutné připevnit k podlaze/zdi podle pokynů pro instalaci, aby nedošlo ke zranění.
• Výrobek může spadnout a způsobit vážné zranění nebo smrt. Mnohým úrazům, obzvláště u dětí, lze předejít dodržováním jednoduchých zásad:
• VŽDY používejte skříňky, stojany nebo způsoby instalace doporučené výrobcem produktu.
  • VŽDY používejte nábytek, který dokáže výrobek udržet.
• VŽDY zajistěte, aby výrobek nepřesahoval nábytek, na kterém je umístěn.
• VŽDY poučte děti o nebezpečí, které hrozí při lezení na nábytek, když se budou snažit dostat k výrobku nebo jeho ovládacím prvkům.
• VŽDY ved'te kabely připojené k výrobku tak, aby o ně nikdo neklopýtal, netahal za ně a nechytal je.
• NIKDY nepokládejte výrobek na nestabilní místo.
• NIKDY výrobek neumistujte na vysoký nábytek (například skřín nebo knihovnu) bez zajištění nábytku a výrobku pomocí vhodné podpěry.
• NIKDY výrobek neumistujte na textil nebo jiné materiály, které by mohly být mezi výrobkem a nábytkem.
• NIKDY na výrobek ani nábytek, na kterém se výrobek nachází, neumist'ujte předměty, které by mohly lákat děti k tomu, aby pro ně lezly (například hračky nebo dálkové ovladače).
• Při skladování a přemist'ování výrobku by měly být dodržovány stejné zásady.

VAROVÁNÍ

Používáním jiných než určených extraaurálních nebo intraaurálních sluchátek může dojít ke ztrátě sluchu způsobené nadměrným hlukem.

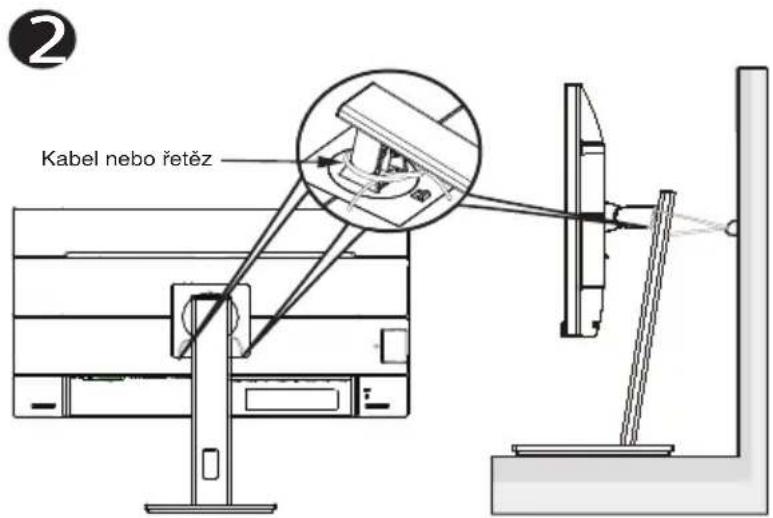

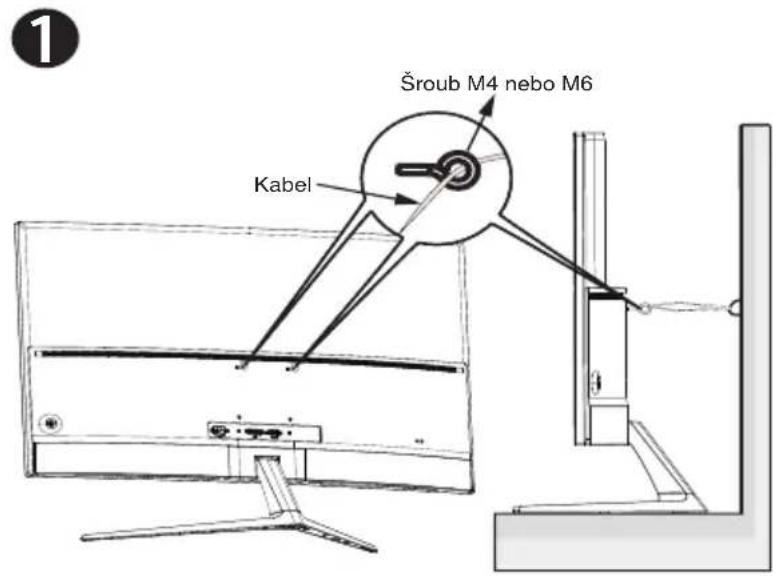

Zabraňte přepadnutí

Při používání displeje jej upevněte ke zdi šňůrou nebo řetězem, které udrží hmotnost monitoru, aby bylo zabráněno pádu monitoru.

- Provedení displeje se může lišit od ilustrací.

- Instalaci musí provést kvalifikovaný odborník. Další informace získáte od dodavatele.

- Pro modely s čistou hmotností >= 7 kg. Vyberte vhodný způsob, kterým zabráníte přepadnutí.

- V případě modelů s rozhraním VESA zvolte způsob 1 do otvoru rozhraní VESA našroubujte šrouby s očkem a potom připněte ke zdi kabel nebo řetěz. V ostatních případech připevněte kabel nebo řetěz ke stojanu a ke zdi způsobem 2.

Péče a údržba

• Před zvednutím nebo přemístěním monitoru je lepší odpojit signálový a napájecí kabel. Při zvedání monitoru dodržujte postupy správného zvedání. Při zvedání nebo prénášení držte monitor za okraje. Nezvedejte monitor za stojan nebo kabel.
• Čištění. Vypněte monitor a odpojte napájecí kabel. Povrch monitoru čistěte hadříkem, který nedře a nepouští vlákna. Odolné skvrny lze odstranit hadříkem navlhčeným v jemném čistícím prostředku.
• Nepoužívejte čistící prostředek s obsahem alkoholu nebo acetonu. Použijte čistící prostředek určený na LCD monitory. Nestříkejte čistící prostředek přímo na povrch displeje, hrozí vniknutí do monitoru a úraz elektrickým proudem.

Následující symptomy jsou normální, nejde o závadu:

• Displej může na začátku používání blikat, jde o vlastnost zářivkového podsvícení. Vypnutím a zapnutím vypínače blikání odstraníte.
• V závislosti na pozadí pracovní plochy se může mírně odlišovat jas různých částí displeje.
• Pokud zobrazujete stejný obraz několik hodin, může se do displeje „vypálit“ a přetrvávat. Displej se postupně, ale pomalu „vzpamatuje“, nebo jej na několik hodin vypněte.
• Pokud je displej černý nebo bliká nebo vůbec nefunguje, obraťte se na servis nebo prodejce se žádostí o opravu. Nepokoušejte se jej opravovat sami!

Konvence použité v této příručce

VAROVÁNÍ: Informace ohledně prevence úrazů při akcích prováděných uživatelem.

POZOR: Informace ohledně prevence poškození součásti při akcích prováděných uživatelem.

DŮLEŽITÉ: Pokyny, které MUSÍTE přesně dodržet.

POZNÁMKA: Další informace a tipy pomáhající při činnosti.

Kde najdete další informace

Další informace a aktualizace produktu a softwaru jsou dostupné z níže uvedených zdrojů.

1. Web ASUS

Celosvětový web ASUS nabízí aktualizované informace o hardwaru a softwaru ASUS. Viz http://www.asus.com

2. Volitelná dokumentace

S produktem může být dodávána volitelná dokumentace, poskytovaná prodejcem. Tyto dokumenty nejsou standardní součástí balení.

1.1 Vítejte!

Děkujeme, že jste zakoupili LCD monitor ASUS®!

Nejnovější širokoúhlý LCD monitor firmy ASUS poskytuje čistší, širší a jasnější zobrazení a navíc řadu funkcí zlepšujících váš zážitek z obrazu.

Díky bohaté nabídce funkcí si můžete vychutnat pohodlí a krásné zobrazení, kterým se tento monitor vyznačuje!

1.2 Obsah balení

Překontrolujte, zda jste obdrželi všechny součásti:

√ LCD monitor
Základna
√ Stručná příručka
Záruční list
√ 1x kabel USB (volitelně)
√ 1x napájecí kabel
√ 1x kabel HDMI (volitelně)
√ 1x kabel DP (volitelně)
√ 1x Šroubovák

- V případě, že některá z výše uvedených součástí chybí nebo je poškozena, okamžitě kontaktujte prodejce.

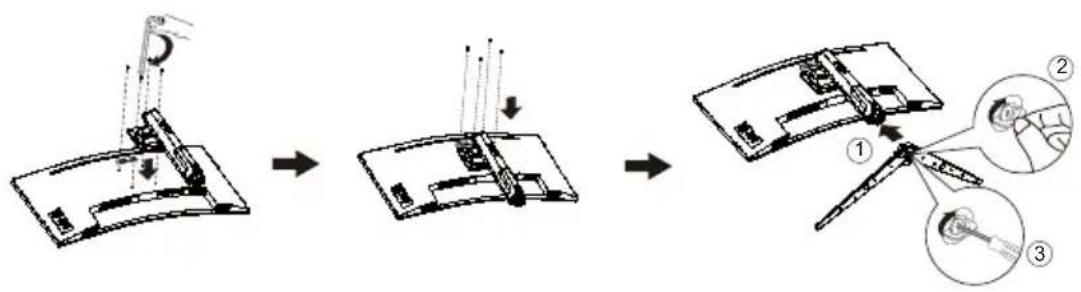

1.3 Sestavení monitoru

Pokyny pro sestavení monitoru:

1. Zorientujte otvor pro šroubek na rameni s dodaným šroubkem na základně. Potom zasuňte základnu do ramene.

2. Připevněte základnu k ramenu utažením dodaného šroubku.

*Velikost šroubu pro základnu: M6 x 17mm

1.4 Připojení kabelů

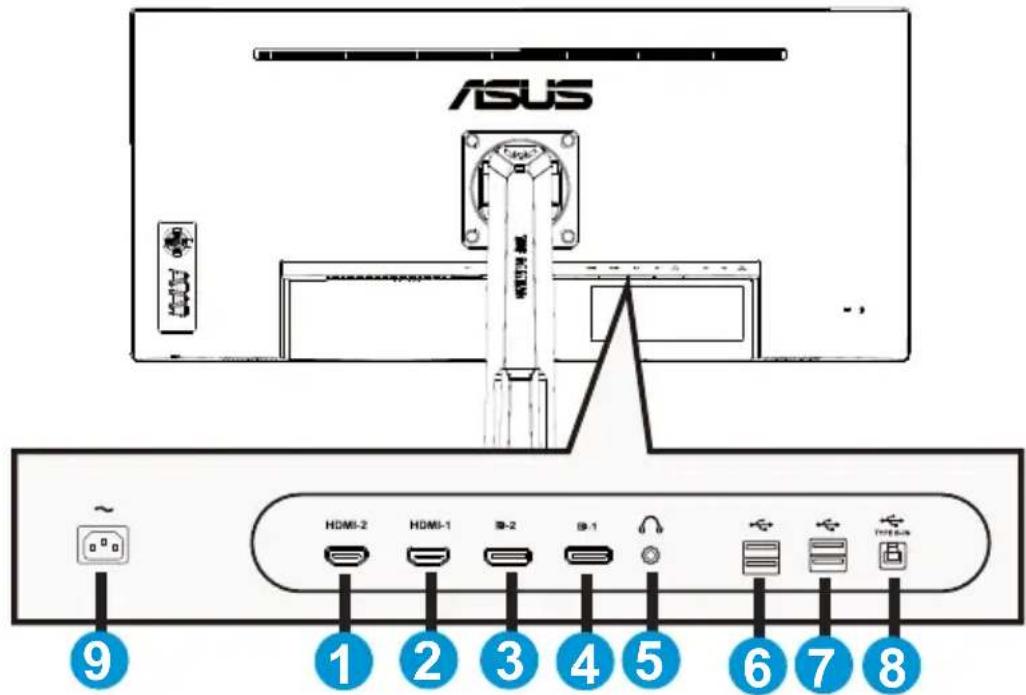

1.4.1 Zadní strana LCD monitoru

1. Port HDMI2
2. Port HDMI1
3. Port DP2
4. Port DP1
5. Sluchátka
6. USB
7. USB
8. Port typ B
9. Port vstupu stejnosměrného napájení

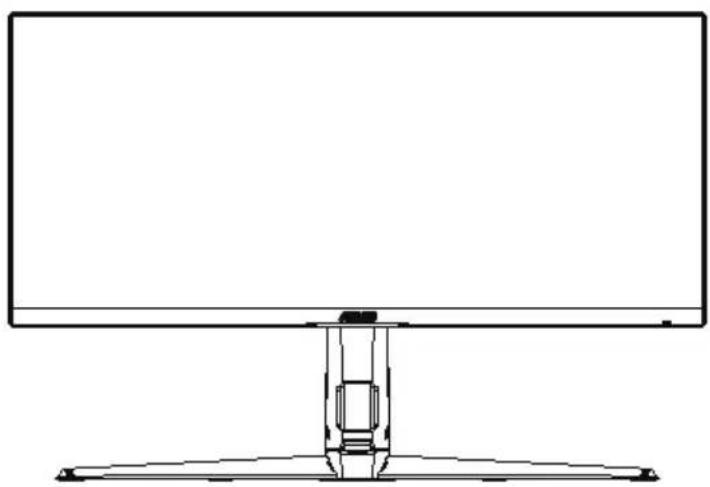

1.5 Představení monitoru

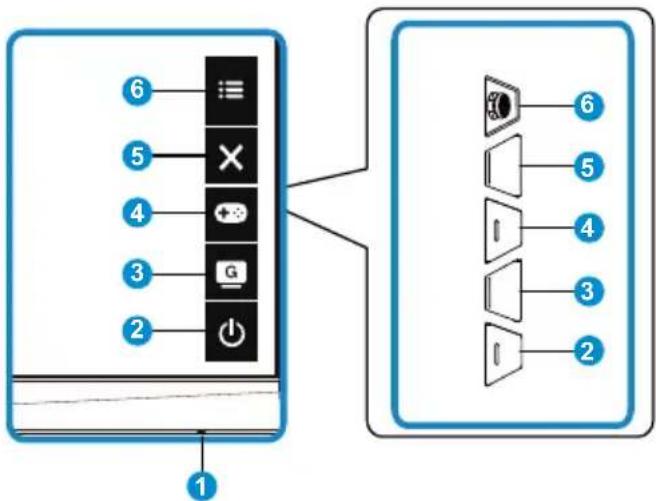

1.5.1 Používání ovládacího tlačítka

Ovládací tlačítko na zadní straně monitoru slouží k úpravám nastavení obrazu.

1. Indikátor napájení:

• Význam barev kontrolky napájení je v následující tabulce.

Stav Popis

Bílá ZAPNUTO

Oranžová Režim připravenosti

VYPNUTO VYPNUTO

1. Tlačitko Napájení:

• Stiskem tohoto tlačítka zapnete/vypnete monitor.

1. Tiacitko GameVisual:

Toto je klávesová zkratka 2.

- Touto klávesovou zkratkou můžete přepínat mezi sedmi přednastavenými režimy (Režim Krajina, Režim Závod, Režim Kino, Režim RTS/RPG, Režim FPS, Režim sRGB a Režim MOBA) s technologií optimalizace video GameVisual™ Video Intelligence Technology.

1. T###tko GamePlus:

Toto je klávesová zkratka 1

- GamePlus: Funkce GamePlus poskytuje sadu nástrojů a vylepšuje herní prostředí pro uživatele při hraní různých typů her. Zejména funkce Vlasový kříž je speciálně určena pro nové hráče nebo začátečníky, kteří se zajímají o hry FPS (First Person Shooter).

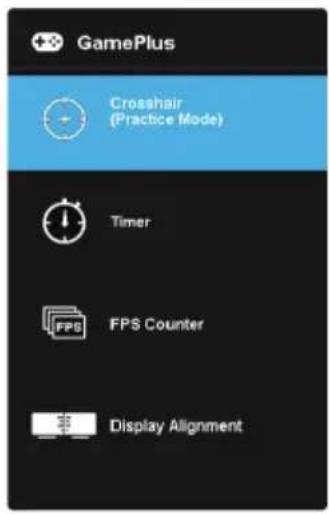

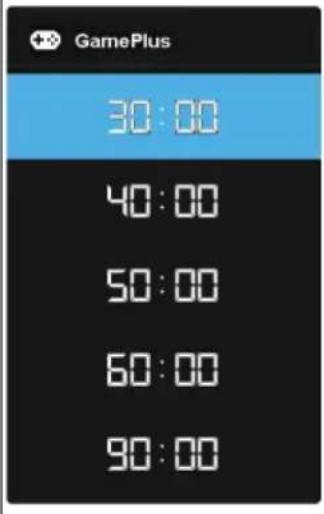

Pokyny pro aktivaci funkce GamePlus:

• Stisknutím tlačítka GamePlus vstupte do hlavní nabídky GamePlus.
• Slouží k aktivaci funkcí Vlasový kříž, Časovač, Počítadlo FPS nebo Zarovnání zobrazení.
• Posouváním tlačítka (:) na koru/dolů vyberte a stisknutím tlačítka (:) potvrďte požadovanou funkci. Stisknutím tlačítka ukončíte nabídku.
• Vlasový kříž / Časovač / Počítadlo FPS lze posouvat stisknutím 5směrného tlačítka.

Hlavní nabídka GamePlus	GamePlus-Vlasový kříž	GamePlus-Časovač

1. Tlačítko Zavřít:

- Ukončí nabídku OSD.

1. Tíčítko (5směrné):

2. Slouží k zapnutí nabídky OSD. Slouží k potvrzení vybrané položky nabídky OSD.

3. Slouží ke zvyšování/snižování hodnot nebo k posouvání výběru nahoru/dolů/vlevo/vpravo

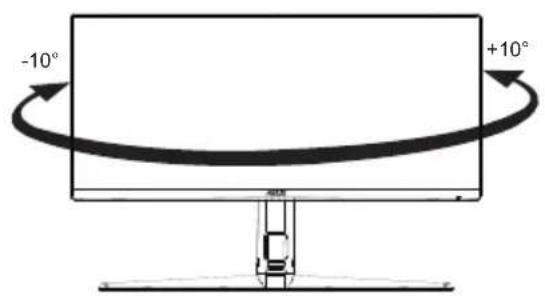

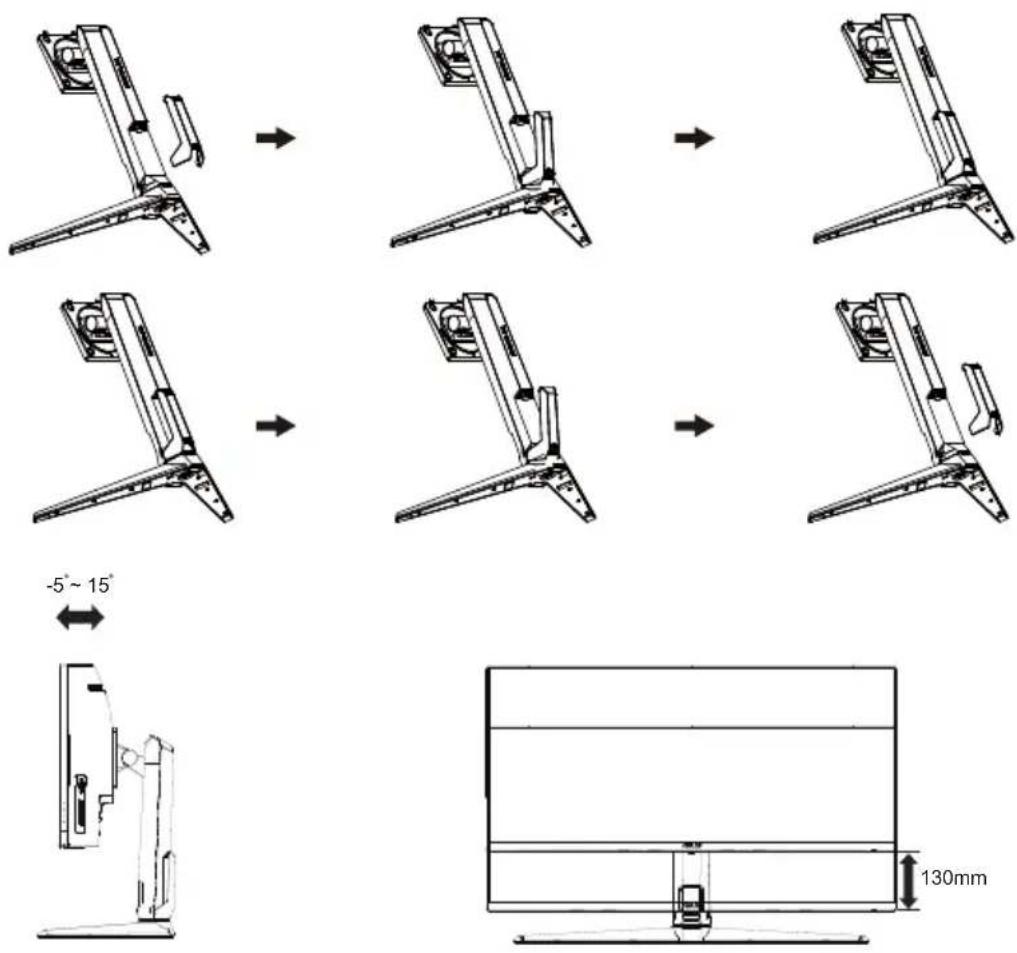

2.1 Nastavení monitoru

• V zájmu optimálního pozorování doporučujeme podívat se tak, abyste viděli celou plochu monitoru, a pak nastavit sklon, který vám nejvíc vyhovuje.
• Při nastavování sklonu držte stojan, aby monitor nespadl.
• Sklon monitoru můžete nastavit v rozmezí -5° až +23° a také je možné natočení 15° ve směru vlevo/vpravo.

•

2.2 Odpojení ramena/stojanu (pro držák na stěnu VESA)

Odnímatelný stojan monitoru je speciálně navržen pro upevnění na stěnu VESA.

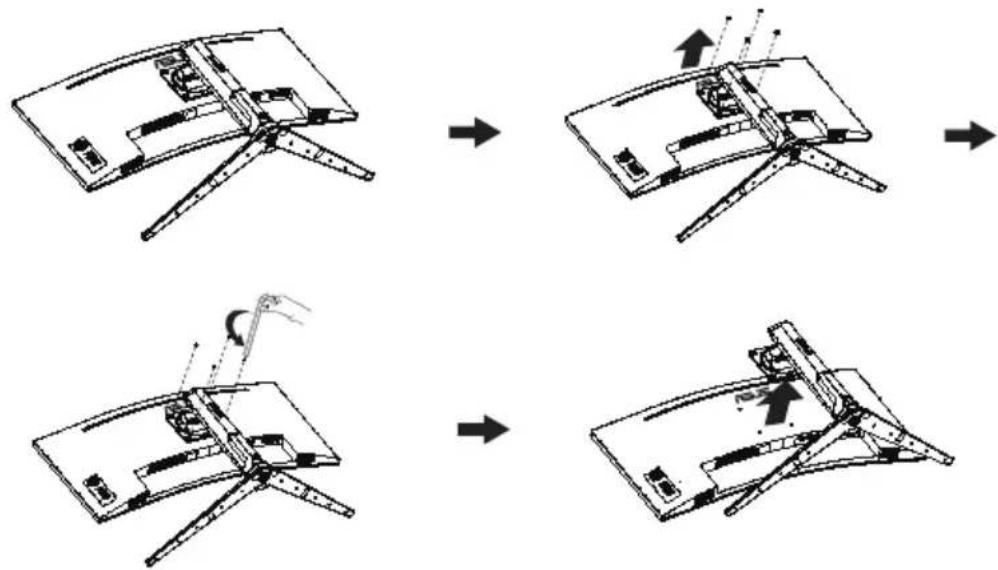

Odpojení ramena/stojanu

1. Odpojte napájecí a signálové kabely. Opatrně položte monitor obrazovkou dolů na polystyrenový obal monitoru.
2. Odmontujte čtyři (4) šroubky, které zajišťují rameno k zadní straně monitoru.
3. Odpojte stojan (rameno a základnu) od monitoru.

• Sada pro montáž na stěnu VESA (100 x 100 mm) se prodává zvlášť.
• Používejte jen držáky na stěnu se schválením UL a minimální zatížitelností 28,8 kg (velikost šroubu: M4 x 10 mm).

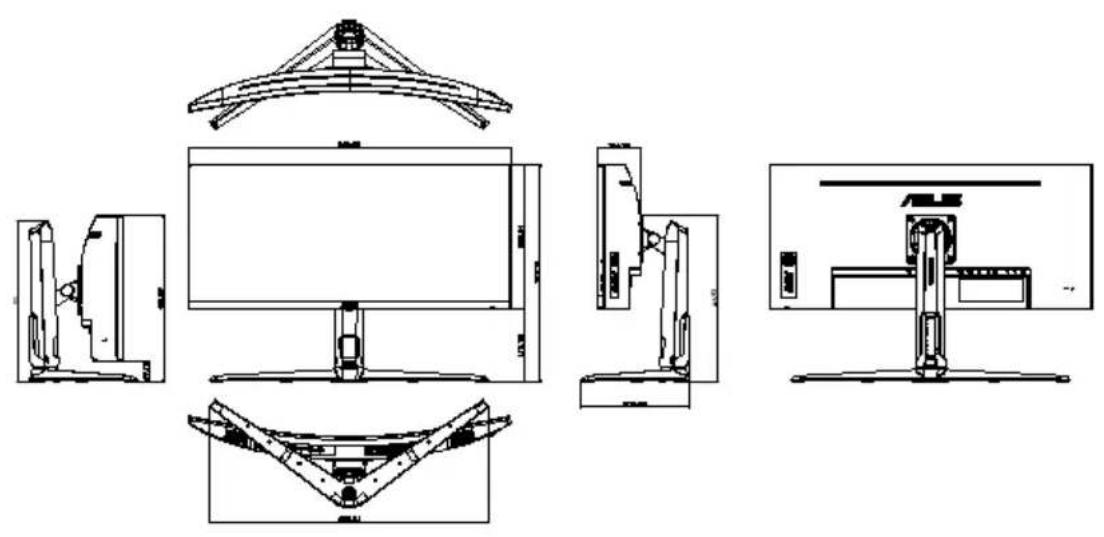

2.3 Vnější rozměry

Jednotka: mm

3.1 Nabídka OSD (On-Screen Display)

3.1.1 Změna konfigurace

1. Stisknutím středu 5směrného tlačítka aktivujte nabídku OSD.
2. Stisknutím tlačítek ▼ a ▲ můžete přepínat mezi volbami v nabídce. Při přechodu z jedné ikony na jinou je zvýrazněn název volby.
3. Chcete-li vybrat označenou položku v nabídce, stiskněte prostřední tlačítko.
4. Stisknutím tlačítek ▼ a ▲ vyberte požadovaný parametr.
5. Stisknutím prostředního tlačítka přejděte na posuvník a pomocí tlačítek ▼ a ▲ podle indikátorů v nabídce proved'te změny.
6. Stisknutím tlačítka ◀/▶ přejděte na levou/pravou nabídku.

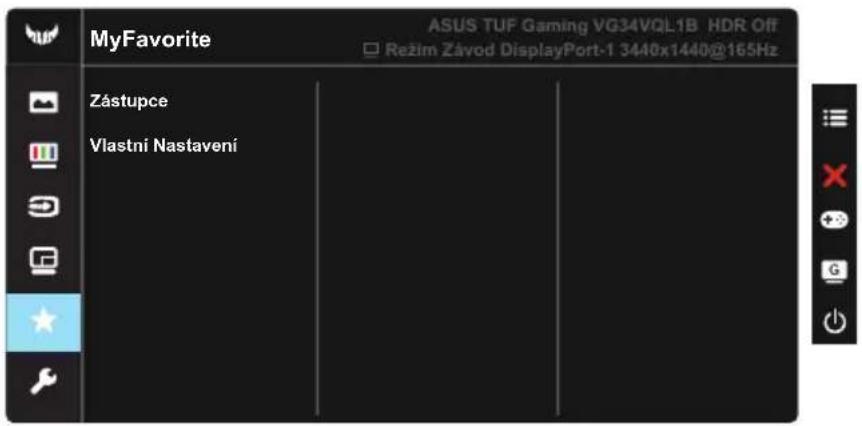

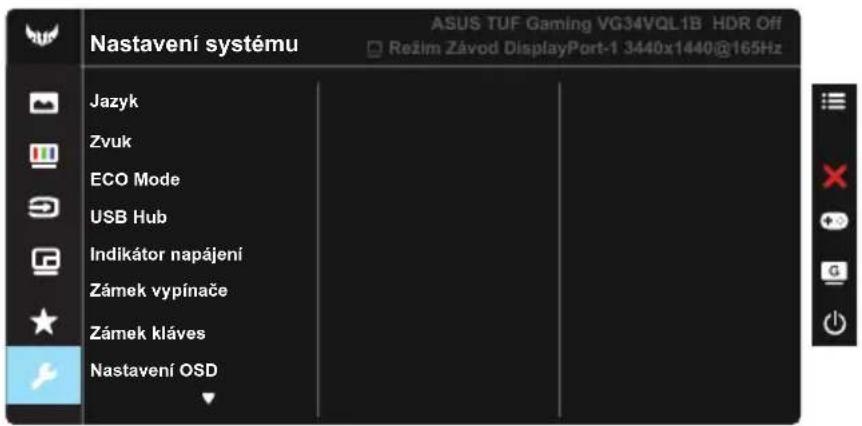

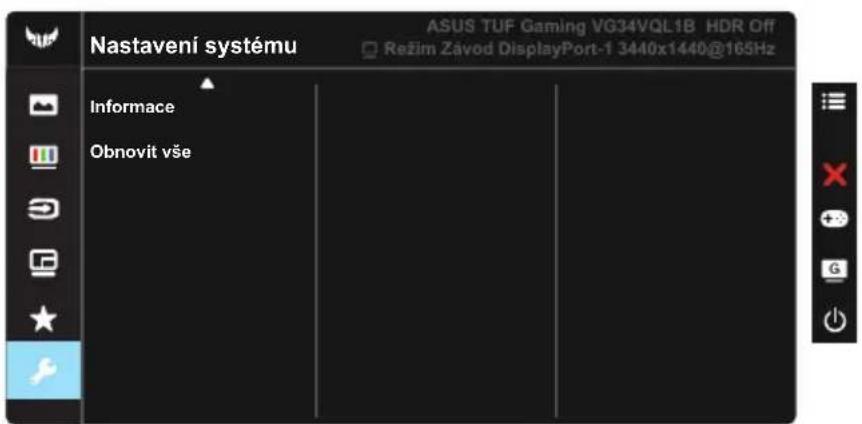

3.1.2 Predstavení funkcí OSD

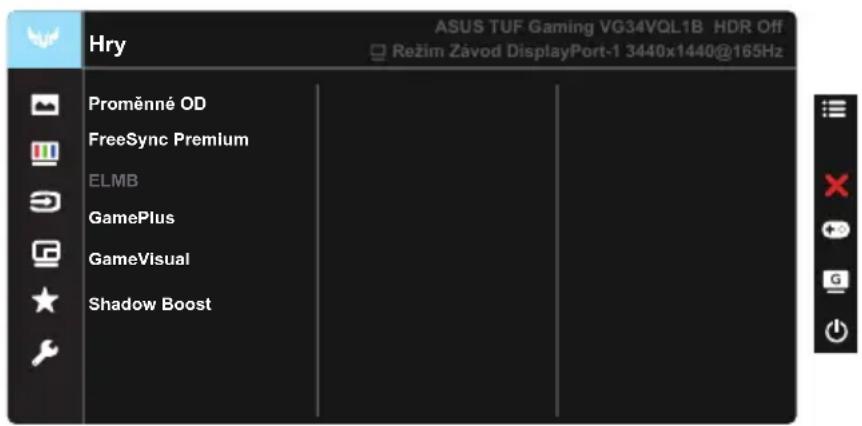

1. Hry

Tato funkce nabízí šest dílčích funkcí, které vybíráte podle toho, co se vám líbí.

• Proměnné OD: Rozsah nastavení je 0 až 100.
• FreeSync Premium: Umožňuje grafickému zdroji, který podporuje technologii FreeSync, dynamicky upravovat obnovovací frekvenci monitoru na základě typické snímkové frekvence obsahu. To přináší energetickou úsporu a obraz téměř bez zadrhávání a s nízkou latencí.
• ELMB: Zaškrtnutím této možnosti omezíte rozmazání pohybu a minimalizujete duplikování obrazu, když se objekty na obrazovce rychle pohybují.
• GamePlus: Slouží k aktivaci funkcí Vlasový kříž, Časovač, Počítadlo FPS nebo Zarovnání zobrazení.
• GameVisual: Tato funkce obsahuje sedm dílčích funkcí, které můžete vybrat dle vaší preference.
• Shadow Boost: Vylepšení tmavých barev: upravuje křivku gamma monitoru pro obohacení tmavých tónů v obrazu. Umožňuje snadnější orientaci v tmavých záběrech a mezi tmavými objekty.

• V Režim Závod nelze konfigurovat funkce Sytost a ASCR.
- V Režim sRGB nelze konfigurovat funkce Sytost, Pletový tón, Teplota barev, Jas, Kontrast a ASCR.
• V Režim MOBA nelze konfigurovat funkce Sytost a ASCR.

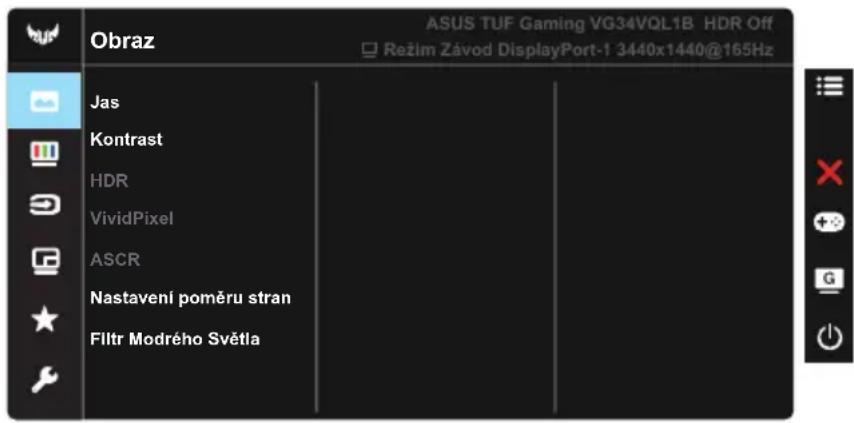

2. Obraz

V této hlavní funkci můžete upravit položky Jas, Kontrast, VividPixel, ASCR, Nastavení poměru stran a Filtr Modrého Světla.

• Jas: Rozsah nastavení je 0 až 100.
• Kontrast: Rozsah nastavení je 0 až 100.
• HDR: Vysoký dynamický rozsah. Obsahuje dva režimy HDR (ASUS Cinema HDR a ASUS Gaming HDR).
• VividPixel: Exkluzivní technologie ASUS, která přináší věrný obraz pro křišťálově čistou a na detail zaměřenou zábavu. Rozsah nastavení je 0 až 100.
• ASCR: Volbou ZAPNUTO nebo VYPNUTO zapnete nebo vypnete funkci dynamického kontrastního poměru, ASCR je deaktivováno, když je zapnutý režim ECO nebo ELMB.
• Nastavení poměru stran: Slouží k nastavení poměru stran „Celá“, 4:3, 16:9 (24"W) a 16:9 (27"W).
• Filtr Modrého Světla: Upravte úroveň energie modrého světla vyzařovaného z podsvícení LED.

• Když je aktivován Filtr Modrého Světla, budou automaticky naimportována výchozí nastavení Standardní režim.
• Mezi Úroveň 1 a Úroveň 3 může funkci Jas konfigurovat uživatel.
• Úroveň 4 je optimalizované nastavení. Splňuje podmínky certifikátu TUV pro nízké vyzařování modrého světla. Funkci Jas nelze konfigurovat.
• Možnost 4:3 je k dispozici pouze pro vstupní zdroj formátu 4:3.

Pro uvolnění zatížení zraku dodržujte následující zásady:

• Během vícehodinového používání displeje musí uživatelé dělat přestávky. Doporučujeme provádět krátké přestávky (alespoň 5 minut) přibližně po každé 1 hodině souvislé práce. Častější kratší přestávky jsou účinnější, než jedna dlouhá.
• Aby se minimalizovala zátěž zraku a vysoušení vašich očí, musí uživatelé pravidelně uvolňovat zrak tím, že budou pravidelně zaostřovat na vzdálené objekty.
• Cvičení s očima může přispět k omezení únavy zraku. Tato cvičení často opakujte. Pokud zátěž zraku pokračuje, poradťe se s lékařem. Cvičení s očima: (1) Dívejte se opakovaně nahoru a dolů (2) Pomalu otáčejte očima (3) Pohybujte očima úhlopříčně.
• Modré světlo s vysokou energií může vést k zatěžování zraku a k věkem podmíněné makulární degeneraci (VPMD). Filtr Modrého Světla omezuje 70 % (max.) škodlivého modrého světla pro eliminaci syndromu počítačového vidění (CVS, Computer Vision Syndrome).

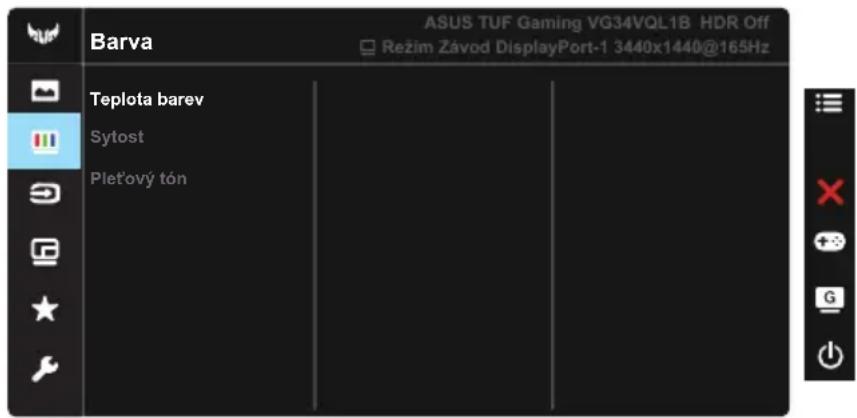

3. Barva

Tato funkce umožnuje nastavit barvu obrazu.

• Teplota barev: Obsahuje tři přednastavené barevné režimy (Studené, Normální, Teplé) a Uživatelský režim.
• Sytost: Rozsah nastavení je 0 až 100.
• Plet'ový tón: Obsahuje tři režimy zabarvení Do červena, Přirozený a Do žluta.

- V Uživatelský režim režimu lze nastavovat volby Č (červená), Z (zelená) a M (modrá), rozsah nastavení je 0 až 100.

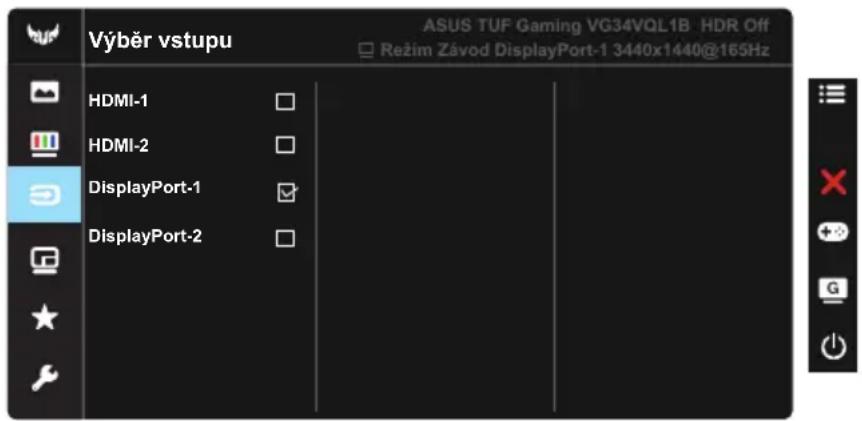

4. Výběr vstupu

Vyberte vstupní zdroj obrazu ze vstupních signálů HDMI-1, HDMI-2, DisplayPort-1 nebo DisplayPort-2.

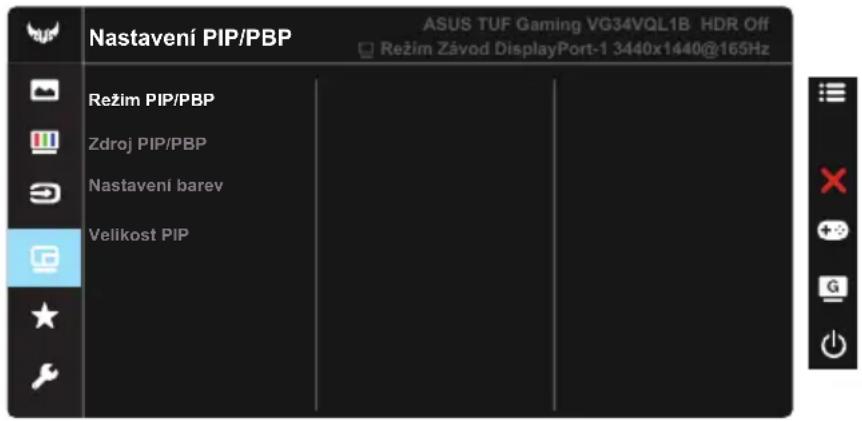

5. Nastavení PIP/PBP

Nastavení PIP/PBP umožňuje otevřít menší okno(a) s obrazem z libovolného zdroje videa.

Po aktivaci této funkce tento monitor zobrazuje dva, tři nebo čtyři obrazy libovolných zdrojů videa.

• Režim PIP/PBP: Vyberte PIP, PBP nebo funkci vypněte.
• Zdroj PIP/PBP: Slouží k výběru vstupního zdroje obrazu z možností „HDMI-1“, „HDMI-2“, „DisplayPort-1“ nebo „DisplayPort-2“.
• Nastavení barev: Nastavte režim GameVisual pro každé okno PIP/PBP.
• Velikost PIP: Slouží k nastavení velikosti okna PIP „Malý“, „Střední“ nebo „Velký“.

5. MyFavorite

Z této hlavní funkce lze nastavit položky Zástupce a Vlastní Nastavení.

• Zástupce: Jako zástupce může uživatel vybrat a nastavit položky „GamePlus“, „GameVisual“, „Jas“, „Kontrast“, „Nastavení PIP/PBP“, „Filtr Modrého Světla“, „Teplota barev“ nebo „Hlasitost“.
• Vlastní Nastavení: Lze použít požadované nastavení.

6. Nastavení systému

Nastavení konfigurace systému.

- Jazyk: Výběr jazyka OSD. K výběru jsou následující možnosti: angličtina, francouzština, němčina, španělština, italština, holandština, ruština, polština, čeština, chorvatština, mad'arština, rumunština, portugalština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, perština, thajština a indonéština.

- Zvuk: Nastavuje úroveň hlasitosti nebo tlumí zvuk.

- ECO Mode: Aktivujte úsporný režim pro úsporu energie.

- USB Hub: Slouží k zapnutí/vypnutí funkce rozbočovače USB během pohotovostního režimu.

- Indikátor napájení: Podle zapnutí/vypnutí monitoru.

- Zámek vypínače: Deaktivace/aktivace vypínače.

- Zámek kláves: Slouží k deaktivaci funkcí všech tlačítek. Stisknutím a podržením tlačítka dolů déle než pět sekund deaktivujte funkci zámku tlačítek.

- Nastavení OSD: Slouží k úpravám nastavení Časový interval OSD, DDC/CI a Prühlednost obrazovky OSD.

- Informace: Zobrazení informací o monitoru.

- Obnovit vše: Výběrem „ANO“ obnovíte výchozí tovární hodnoty všech nastavení.

3.2 Specifikace

Model VG34VQL1B
Velikost panelu Širokoúhlý 34" (86,43cm)
Max. rozlišení 3440X1440, 165 Hz
Jas 550 cd/m	^2 (typický) 550 cd/ m^2 (špičkový)
Intrinsický kontrastní poměr (typ.)	4000:1
Pozorovací úhel (kontrast=10)	178° (V) / 178° (H)
Zobrazované barvy 16,7 milionu	barev (8 bitů)
Sytost barev 84%NTSC/DCI-P3	90%
Doba odezvy 4 ms (šedá-šedá)	MPRT 1ms
Satelitní reproduktory 2W x 2 stereo
Sluchátkový výstup	Ano
Vstup HDMI HDMIx2
Vstup DisplayPort DisplayPortx2
Příkon v zapnutém stavu (max.)	110W
Barvy skříně Černá
Režim úspory energie < 0,5 W
Režim vypnutí < 0,5 W
Sklon -5° ~ +15°
Otáčení	+10° až -10°
Fyz. rozměry (ŠxVxH)	809 x 546 x 274 mm
Fyz. Rozměry bez stojánku (Š x V x H) (pro držák na stěnu VESA)	809 x 366 x 105 mm
Rozměry krabice (ŠxVxH)	980 x 226 x 516 mm
Čistá hmotnost (odhad)	9,01 kg
Celková hmotnost (odhad)	11,74 kg
Jmenovité napětí	100~240 Vstř (zabudovaný)
Provozní teplota	0~40°

3.3 Řešení potíží (FAQ)

Problém Možné řešení
LED kontrolka napájení nesvítí	Stisknutím tlačítkaoveřte, zda je monitor zapnutý.Zkontrolujte, zda je dobře zapojen napájecí kabel mezi monitor a zásuvku elektrické sitě.Zkontrolujte funkci indikátoru napájení v hlavní nabídce OSD. Výběrem „ZAPNUTO“ zapnete indikátor LED napájení.
Kontrolka napájení svítí oranžově a není zobrazován obraz	Oveřte, zda je monitor a počítač zapnutý.Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Připojte počítač k jinému monitoru a ověřte tak, že správně funguje.
Obraz je příliš tmavý nebo světlý	Nastavte kontrast a jas v nabídce OSD.
Obraz se třese nebo je zvlněný	Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Přesuňte elektrická zařízení, která mohou způsobit rušení, dále od monitoru.
Obraz má barevné vady (bílá barva není bílá)	Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Vyberte volbu Reset v nabídce OSD.Upravte nastavení barev Č/Z/M nebo vyberte volbu Teplota barev v nabídce OSD.
Zvuk chybí nebo je tichýUpravte nastavení hlasitosti na monitoru i počítači.Zkontroluje, že je správně instalován a aktivován ovladač zvukové karty počítače.

3.4 Seznam podporovaných časování

Seznam frekvencí PC vstupu HDMI/DP

Rozlišení HDMI DP
640 x 480, 60 Hz V V
640 x 480, 67 Hz	V	V
640 x 480, 72 Hz	V	V
640 x 480, 75 Hz	V	V
720 x 400, 70 Hz	V	V
800 x 600, 56 Hz	V	V
800 x 600, 60 Hz	V	V
800 x 600, 72 Hz	V	V
800 x 600, 75 Hz	V	V
1024 x 768, 60 Hz	V	V
1024 x 768, 70 Hz	V	V
1024 x 768, 75 Hz	V	V
1152 x 864, 75 Hz	V	V
1280 x 720, 60 Hz (RB)	V	V
1280 x 720, 60 Hz	V	V
1280 x 960, 60 Hz	V	V
1280 x 1024, 60 Hz	V	V
1280 x 1024, 75 Hz	V	V
1440 x 900, 60 Hz (CVT RB)	V	V
1440 x 900, 60 Hz V V
1680 x 1050, 60 Hz (CVT RB) V V
1680 x 1050, 60 Hz V V
1920 x 1080, 60 Hz V V
2560 x 1440, 144 Hz V V
3440 x 1440, 60 Hz (CVT RB)	V	V
3440 x 1440, 100 Hz (CVT RB)	V	V
3440 x 1440, 120 Hz (DP)		V
3440 x 1440, 144 Hz (DP)		V
3440 x 1440, 165 Hz (DP)		V
640 x 480P, 60 Hz	V	V
720 x 480P, 60 Hz	V	V
1280 x 720P, 50 Hz	V	V
1280 x 720P, 60 Hz	V	V
1440 x 480P, 60 Hz	V	V
1440 x 576P, 50 Hz	V	V
1920 x 1080i, 50 Hz V V
1920 x 1080P, 50 Hz V V
1920 x 1080i, 60 Hz V V
1920 x 1080P, 60 Hz V V
3840 x 2160P, 50 Hz V V
3840 x 2160P, 60 Hz	V	V
Režim PBP
1280 x 1440, 60 Hz (2560*1440)
1720 x 1440, 60 Hz (3440*1440)	V V
1920 x 1600, 60 Hz (3840*1600)
1920 x 2160, 60 Hz (3840*2160)
