NÁVOD K OBSLUZE USB Type-C Dock III ACER

© 2019. Všechna práva vyhrazena.

Pravidelně mohou být prováděny změny informací v této publikaci bez povinnosti upozornění na takovou revizi či změny. Tyto změny budou uvedeny v nových vydáních této příručky či dodatečných dokumentech a publikacích. Tato společnost nečiní žádná prohlášení ani záruky, výslovné ani implicitní, co se týče obsahu a nenese zodpovědnost za parametry či stav pro určitý účel.

Do níže uvedeného pole si zapište číslo modelu, výrobní číslo, datum a místo zakoupení. Výrobní číslo a číslo modelu jsou uvedeny na štítku vaší dokovací stanice. Veškerá korespondence ohledně vaší jednotky by měla obsahovat výrobní číslo, číslo modelu a informace o nákupu.

Žádná část této publikace nesmí být kopírována, uložena ve vyhledávacím systému ani šířena, a to v žádné formě, elektronické, mechanické, formou kopií, nahrávání či jinak, bez předchozího písemného souhlasu společnosti Acer Incorporated.

Číslo modelu: ____

Výrobní číslo:

Datum zakoupení: ____

Místo zakoupení: ____

Úvod

Nový dok Acer s USB typu C III je navržen s ohledem na přidanou konektivitu a podporuje výstup DP 1.4. S dokovací stanicí můžete prodloužit připojení počítače k vícero USB zařízením, ethernetové síti, reproduktoru a mikrofonu přes rozhraní USB-C. Zástrčka USB typu C je symetrická a může být použita v obou směrech. Pomocí napájecí technologie PD, funkci upstream nabíjení přes rozhraní USB-C můžete napájet hostitelské zařízení až na 85 W se síťovým adaptérem přes 100 W nebo automaticky nastavit na nižší výkon s menším síťovým adaptérem. Díky zabudovaným portům USB 3.1 vám dokovací stanice umožňuje užívat si extrémně rychlý datový přenos mezi USB zařízeními.

Vlastnosti

Vstup USB-C

• Port USB-C 3.1 Gen 2
• Napájený Upstream PD, podporuje až 85 W
• Podporuje režim DisplayPort Alt VESA USB typu C

Downstream výstup

• 2 x Porty USB-A 3.1 Gen 2 (5 V/0,9 A)
• 1 x Port USB-A 3.1 Gen 2 s BC 1.2 CDP (5 V/1,5 A) a DCP a Apple Charge 2,4 A

Výstup video

NB podpora 1x Displej 2x Displej 3x Displej

DP1.2 HBR2 1x 4K30 2x FHD60 3x FHD30

DP1.4 HBR3 1x 4K60 2x QHD60 3x FHD60

DP1.4 HBR3 DSC 1x 5K60* 2x 4K60 3x 4K30

Poznámka

* duální DP kabely k jednomu monitoru

Podporuje audio kanál 2.1

Podporuje Gigabit Ethernet

Obsah balení

• Dok Acer s USB typu C III
• S í t'ový adaptér
- Napájecí kabel
- Kabel USB typu C
- Stručná referenční příručka
• Záruka

Poznámka

Obsah balení se může lišit v závislosti na modelu a/nebo regionu.

Systémové požadavky

• Windows 10
  • Mac OS 10.14.2 a vyšší (Pouze Duplicitní režim)

PŘEHLED PRODUKTU

V této části jsou popsány porty a konektory doku Acer s USB typu C III.

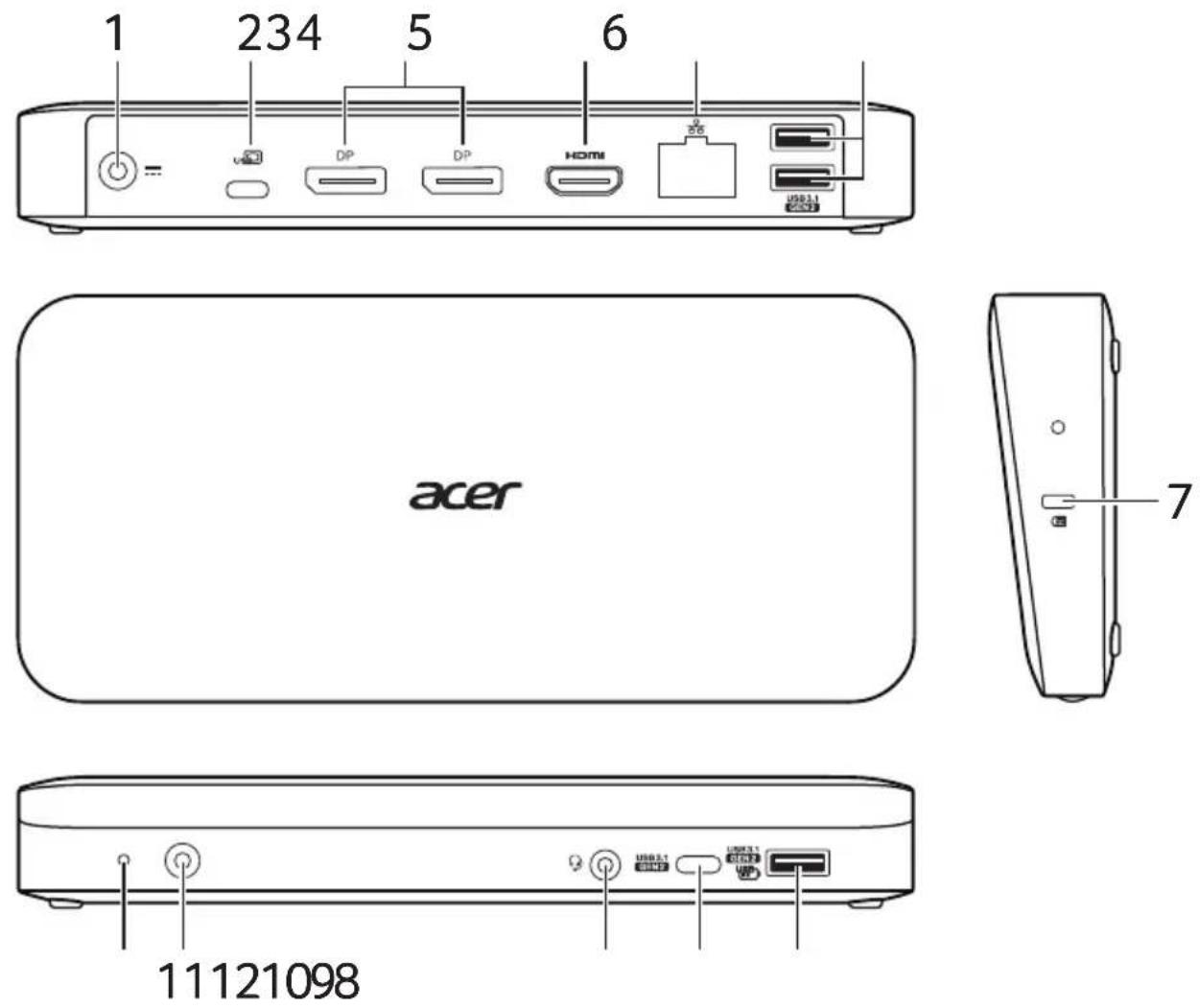

Zobrazení

položky Popis

1 Konektor DC-In		Připojuje AC adaptér pro napájení doku.Poznámka: Používejte pouze síťový adaptér 135 W dodávaný s dokem.
2	Port USB typu C	Napájí a připojuje se k vašemu notebooku.
3	Porty DisplayPort 1.4++	Podporuje připojení pro digitální video s vysokým rozlišením.
# položky Popis
4 Port HDMI 2.0		Podporuje připojení pro digitální audio / video s vysokým rozlišením.
5 Port Ethernet (RJ-45)		Připojuje se k síti na bázi Ethernetu 10/100/1000.
6	Porty USB 3.1	Pro připojení k USB zařízením.
7 Zámek Kensington		Připojuje se k bezpečnostnímu zámku s kompatibilitou Kensington.
8	Port USB 3.1 s napájením BC 1.2	Připojuje se k USB zařízením s napájením BC 1.2.
9 Port USB typu C		Připojuje se k zařízením USB typu C pouze pro datový přenos.
10	Konektor pro sluchátka/reproduktor	Připojuje se k audio zařízením (např.reproduktory, sluchátka) nebo náhlavní soupravě s mikrofonem.
11 Tlačítko Napájení Zapíná a vypíná váš dok.
12 Indikátor napájení Zobrazuje stav napájení doku.

Poznámka

Tlačítko Napájení doku nebude zobrazovat funkci hostitelského tlačítka Napájení. Indikátor napájení nebude zobrazovat stav napájení vašeho hostitelského zařízení. Váš počítač musí být vybaven portem USB typu C, který zároveň podporuje Power Delivery, DP a funkce pro datový přenos.

Po připojení dalších monitorů je lze nakonfigurovat bud' na Duplicate mode (Duplicitní režim), Extend mode (Rozšířený režim) nebo nastavit primární displej.

Umístěte myš kamkoli na ploše Windows, klikněte pravým tlačítkem myši a zvolte Display settings (Nastavení displeje).

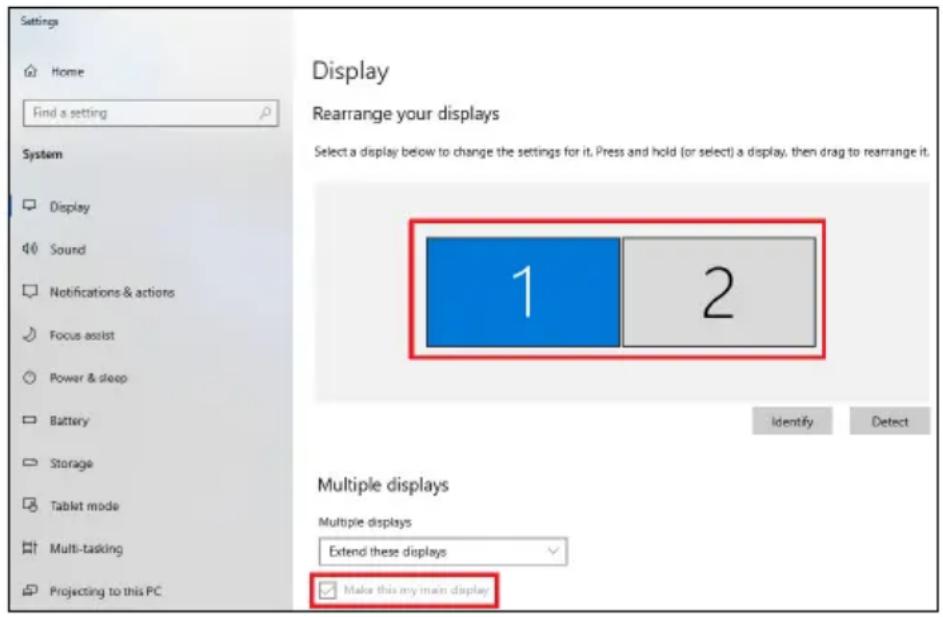

Nastavení primárního monitoru

Zvolte preferovaný monitor a zaškrtněte pole Make this my main display (Zvolit jako můj hlavní displej) pro potvrzení volby hlavního displeje.

U některých počítačů bude třeba vypnout hlavní displej zrušením zaškrtnutí pole Rozšířit pracovní plochu na tento monitor nebo Rozšířit pracovní plochu Windows na tento monitor. (Snímky obrazovky se mohou mírně lišit v závislosti na operačním systému.)

Duplicitní režim

1. Zvolte Multiple Displays (Vícero displejů) > Duplicate these displays (Duplikovat tyto displeje).
2. Pro potvrzení klikněte na Keep changes (Zachovat změny).

Rozšířený režim

1. Zvolte Multiple Displays (Vícero displejů) > Extend these displays (Rozšířit tyto displeje).
2. Pro potvrzení klikněte na Keep changes (Zachovat změny).
3. Po dokončení nastavení jednoduše přetáhněte a pust'te ikony aplikace nebo otevřená okna na externí monitor. Nicméně, některé aplikace nemusí podporovat zobrazení na rozšířeném monitoru.

Poznámka

Pokud systém podporuje pouze režim SST, připojené externí monitory budou považovány za stejný výstup.

4.Řešení potíží

- Přehrávání videa v Rozšířeném režimu

Pokud je kvalita přehrávaného videa či DVD v Rozšířeném režimu nízká či nedostatečná, přehrávejte ho prosím na primárním monitoru místo na externím monitoru.

Režim SST

Pokud systém podporuje pouze režim SST, připojené externí monitory budou považovány za stejný výstup.

Režim MST

Při použití režimu MST pro připojení externích monitorů můžete používat Duplicitní režim, Rozšířený režim nebo nastavit primární displej.

KONFIGURACE AUDIA

Ve výchozím nastavení, když je dokovací stanice připojena k počítači, lze konfiguraci audia změnit na USB (Multimedia) Audio Device (USB (multimediální) audio zařízení) automaticky (toto nastavení závisí na modelu). Pokud nefunguje, postupujte podle níže uvedených kroků.

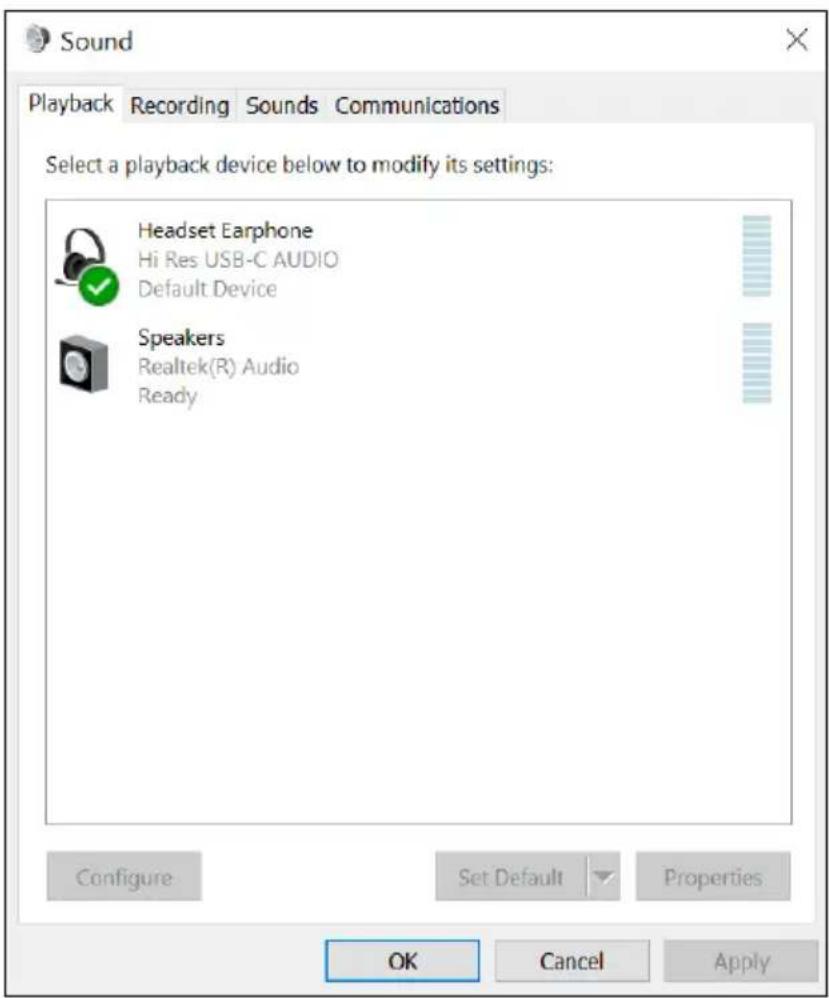

1. Otevřete Control Panel (Ovládací panel) a poté zvolte Hardware and Sound (Hardware a zvuk).
2. Klikněte na Sound (Zvuk) > Manage audio devices (Správa audio zařízení) a poté zvolte USB Audio Device (USB audio zařízení).

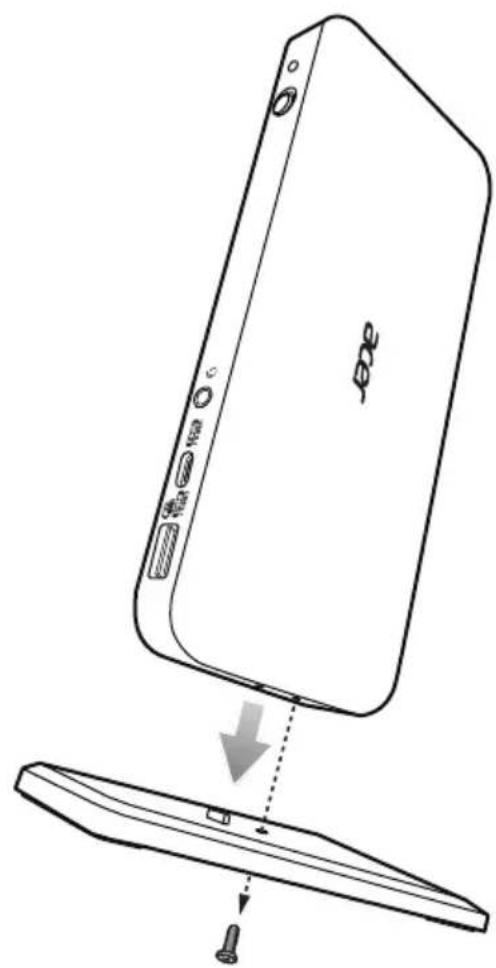

Dok je vybaven vertikálním stojanem, jak je znázorněno na obrázku. Můžete si zvolit umístění doku do horizontální či vertikální polohy.

Přečtěte si tyto pokyny pečlivě. Uchovejte tento dokument pro případné budoucí použití. Dbejte na varování a pokyny uvedené na produktu.

Obecné

• Nepoužívejte tento produkt v blízkosti vody.
• Nedávejte tento produkt na nestabilní vozík, stojan či stolek. Hrozí nebezpečí pádu a vážného poškození výrobku.
• Větrací štěrbiny a otvory zajišťují spolehlivý provoz výrobku a chrání jej před přehřátím. Tyto otvory nesmí být nijak blokovány nebo zakryty. Otvory byste nikdy neměli zablokovat tak, že byste produkt umístili na postel, pohovku, koberec nebo jiný podobný povrch. Je zakázáno umíst’ovat tento výrobek do blízkosti radiátoru, nad radiátor nebo článek topení nebo do omezeného prostoru bez dostatečného větrání.
• Nikdy nezasunujte žádné předměty do otvorů v plášti výrobku, protože by se mohly dotknout míst pod vysokým napětím nebo by mohly způsobit zkrat a následně požár nebo úraz elektrickým proudem. Zabraňte potřísnění výrobku jakoukoli tekutinou.
• Abyste zabránili poškození vnitřních součástí a předešli vytečení baterie, nepokládejte výrobek na vibrující povrch.
• Spodní část, oblasti okolo větracích otvorů a síťový adaptér se mohou rozpálit. Dbejte na to, aby tyto části nepříšly do styku s vaší pokožkou nebo jinou částí těla, abyste si nepřivodili poranění.
• Zařízení a jeho příslušenství může obsahovat malé součásti. Uchovávejte je mimo dosah dětí.

Bezpečnostní pokyny

Servis výrobku

Nepokoušejte se produkt sami opravovat, protože otevřením nebo sejmutím krytů byste se mohli vystavit místům s nebezpečným

napětím nebo jiným rizikům. Veškeré opravy nechte kvalifikovaným servisním pracovníkům.

V následujících případech odpojte výrobek ze zásuvky a požádejte kvalifikovaného servisního technika o odbornou opravu:

• Napájecí kabel je poškozený nebo polámaný.
• Došlo k potřísnění výrobku tekutinou.
  • Výrobek byl vystaven dešti nebo vodě.
• Došlo k pádu výrobku nebo k poškození pláště.

- Výkon výrobku se znatelně změnil a je třeba provést opravu.

- Výrobek při dodržení pokynů pro používání nefunguje normálně.

Poznámka

Používejte pouze ovládací prvky uvedené v uživatelské příručce. Nesprávné používání ostatních ovládacích prvků může způsobit poškození takového rozsahu, že k obnovení normálního fungování výrobku je často zapotřebí rozsáhlé opravy kvalifikovaným technikem.

Před čištěním produkt odpojte od napájení

Před čištěním produkt odpojte ze zásuvky. Nepoužívejte tekuté či aerosolové čisticí přípravky. K čištění používejte vlhký hadřík.

Varování

Přístup k napájení

Elektrická zásuvka, do které zařízení připojujete, musí být snadno přístupná a umístěná co nejblíže uživatele zařízení. Pokud potřebujete odpojit napájení zařízení, odpojte napájecí kabel z elektrické zásuvky.

Odpojení zdroje napájení

Při připojování a odpojování napájení od napájecího zdroje postupujte podle následujících pokynů:

Nainstalujte napájecí zdroj před připojením napájecího kabelu do elektrické zásuvky.

Má-li systém více zdrojů napájení, odpojte napájení od systému odpojením všech napájecích kabelů od zdrojů napájení.

Použití elektrické energie

• Nepřipojujte adaptér k žádnému jinému zařízení.
• Při vytahování napájecího kabelu netahejte za samotný kabel, ale za zástrčku.
• Tento produkt byste měli napájet typem napájení uvedeným na štítku. Pokud si nejste jisti tím, jaký typ napájení je k dispozici, obrat'te se na prodejce nebo na místní energetickou společnost.
• Na napájecím kabelu nenechávejte stát žádné předměty. Umístěte výrobek tak, aby nikdo na napájecí kabel nestoupal.
• Pokud pro tento produkt použijete prodlužovací šňůru, ujistěte se, že celkový jmenovitý proud zařízení připojeného do prodlužovací šňůry nepřesahuje jmenovitý proud této šňůry. Ujistěte se také, že celkový jmenovitý proud všech produktů připojených do zásuvky nepřesahuje jmenovitý proud pojistky.
• Nepřetěžujte elektrickou zásuvku či prodlužovací kabel zapojením příliš mnoha zařízení. Zátěž celého systému nesmí překročit 80 % jmenovitého zatížení proudové odbočky. Pokud používáte prodlužovací kabel, zatížení nesmí překročit 80 % zatížitelnosti kabelu.
• Pokud adaptér střídavého proudu tohoto výrobku je vybaven třívodičovou uzemňovací zástrčkou. Tuto zástrčku je možné zapojit jen do uzemněné elektrické zásuvky. Před připojením zástrčky adaptéru střídavého proudu se ujistěte, že zásuvka je řádně uzemněná. Nezapojujte zástrčku do neuzemněné elektrické zásuvky. Další informace vám poskytne elektroinstalatér.

Upozornění

Zemnicí kolík je bezpečnostní prvek. Při použití elektrické zásuvky, která není řádně uzemněná, může dojít k zásahu elektrickým proudem nebo ke zranění.

Poznámka

Zemnicí kolík také poskytuje dobrou ochranu před neočekávaným šumem vytvářeným dalšími elektrickými zařízeními v blízkosti, která mohou ovlivňovat výkon tohoto výrobku.

- Systém je možné napájet pomocí široké řady napětí; 100 až 120 nebo 220 až 240 nebo 100 až 240 V střídavého proudu. Napájecí kabel dodaný se systémem odpovídá požadavkům pro používání v zemi či regionu, kde byl systém zakoupen. Napájecí kabely pro používání v jiných zemích či regionech musí odpovídat požadavkům pro příslušnou zemi či region. Více informací o požadavcích na napájecí kabely vám sdělí autorizovaný prodejce nebo poskytovatel služeb.

Ochrana sluchu

Dodržujte tyto pokyny, abyste chránili svůj sluch:

• Zvyšujte postupně hlasitost, dokud nebude poslech jasný a pohodlný.
• Nezvyšujte úroveň hlasitosti poté, co si uši přivyknou.
• Neposlouchejte hudbu s vysokou hlasitostí po dlouhou dobu.
• Nezvyšujte úroveň hlasitosti kvůli potlačení hlučného okolí.
• Snižte hlasitost, pokud neslyšíte, jak lidé v blízkosti mluví.

Upozornění

Používání sluchátek a dlouhodobý poslech nadměrně hlasité hudební reprodukce může způsobit trvalé poškození sluchu.

Pokyny pro likvidaci

Při likvidaci neodhazujte toto elektronické zařízení do odpadu. K minimalizaci znečištění a zajištění nejvyšší možné ochrany globálního životního prostředí toto zařízení recyklujte. Další informace o předpisech týkajících se odpadních elektrických a elektronických zařízení (OEEZ) naleznete na webové adrese

FCC prohlášení o shodě

Toto zařízení bylo testováno a splňuje limity pro Třídu B digitální zařízení podle odstavce 15 FCC pravidel. Tyto limity mají poskytovat přiměřenou ochranu proti škodlivému rušení instalací v obytných oblastech. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud nebylo nainstalováno a nepoužívá

se v souladu s pokyny, může způsobovat škodlivé rušení rádiových komunikací.

Nezaručujeme však, že k tomuto rušení v určité instalaci nedojde. Pokud toto zařízení způsobuje škodlivé rušení rádiového či televizního příjmu, což lze určit vypnutím a zapnutím zařízení, uživatel by měl toto rušení napravit jedním či více z následujících opatření:

• Upravit či přemístit přijímací anténu.
• Zvýšit vzdálenost mezi zařízením a přijímačem.
• Připojit zařízení do zásuvky v jiném obvodu, než ke kterému je připojen přijímač.
• Poradit se s prodejcem či zkušeným rádiovým/televizním technikem.

Toto zařízení splňuje požadavky FCC odstavce 15. Provoz podléhá následujícím dvěma podmínkám: (1) toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí přijmout jakákoli přijatá rušení včetně rušení, které může způsobovat nežádoucí provoz.

Poznámka: Stíněné kabely

Všechny přípojky k dalším počítačovým zařízením musí používat stíněné kabely pro zachování souladu s FCC předpisy.

Poznámka: Periferní zařízení

K tomuto zařízení lze připojit pouze periferní zařízení (vstupní/výstupní zařízení, terminály, tiskárny atd.), která splňují limity Třídy B. Provoz s necertifikovanými periferními zařízeními může způsobit rušení rádiového a televizního příjmu.

Upozornění

Změny či úpravy, které nejsou výslovně schválené výrobcem, mohou ukončit platnost oprávnění uživatele, které uděluje Federální komunikační komise (FCC) pro provoz tohoto počítače.

Poznámka: Kanadští uživatelé

Tento digitální přístroj Třídy B splňuje kanadské normy ICES-003.

Splňuje ruskou regulační normu

EAC

Prohlášení o shodě pro země EU

Společnost Acer Inc. tímto prohlašuje, tento dok s USB typu C III splňuje základní požadavky a další relevantní ustanovení směrnice o EMK 2014/30/EU a směrnici o nebezpečných látkách 2011/65/EU.

Seznam kódů zemí

Toto zařízení lze provozovat v následujících zemích:

Země	ISO 31662písmenný kód	Země	ISO 31662písmenný kód
Rakousko	AT	Malta	MT
Belgie	BE	Nizozemsko	NT
Kypr	CY	Polsko	PL
Česká	CZ	Portugalsko	PT
Republika	DK	Rusko	RU
Dánsko	EE	Slovensko	SK
Estonsko	FI	Slovinsko	SL
Finsko	FR	Španělsko	ES
Francie	DE	Švédsko	SE
Německo	GR	Spojené království	GB
Řecko	HU	Island	IS
Maďarsko	IE	Lichtenštejnsko	LI
Irsko	IT	Norsko	NO
Itálie	LV	Švýcarsko	CH
Lotyšsko	LT	Bulharsko	BG
Litva	LU	Rumunsko	RO
Lucembursko		Turecko	TR

Provozní prostředí

• Teplota: 0 °C až 40 °C
  • Vlhkost (nekondenzující): 20% až 80%

Prostředí pro úschovu a převoz

Doporučujeme prévážet produkt v jeho originálním obalu a uchovávat ho v následujících podmínkách:

• Teplota: -20 °C až 70 °C
  • Vlhkost (nekondenzující): 20% až 60%

SPECIFIKACE

Možnosti barev Černá
Rozměry ahmotnost	Rozměry190 (D) x 85 (Š) x 27 (V) mm(7,48 x 3,35 x 1,06 palců)Hmotnost240 g (0,53 liber)
Zobrazení	Maximální rozlišení rozšířeného displeje1x 4K30, 2x FHD60, 3x FHD301x 4K60, 2x QHD60, 3x FHD601x 5K60, 2x 4K60, 3x 4K30
Audio Combo Audio (podporuje audio kanál 2.1)
Výstup videa	2 x DP1.4++1 x HDMI 2.0
Sítě Ethernet Lan	10/100/1000 Mbps
Profily napájecích zdrojů	Podporuje: 5 V/9 V/15 V při 3 A, 20 V při 4,25 A
Porty USB typu C	Upstream port: 1 x USB3.1 typu C PD85W (zadní)Downstream výstup: 1 x Port USB-C 3.1 Gen 2 (5 V/1,5 A)
Porty USB typu A	Downstream výstup:2 x Porty USB-A 3.1 Gen 2 (5 V/0,9 A)1 x Port USB-A 3.1 Gen 2 s BC1.2 (5 V/1,5 A) aApple Charge 2,4 A
Režim napájení Samonapájení
Sítový adaptér	3kolíkový AC adaptér 135 WVstup: AC 100-240 VVýstup: DC 20 V/6,75 A
Zabezpečení Zámek Kensington
Certifikace CE/FCC/RCM
Výrobce	Acer Inc8F, 88, Sec.1, Xintai 5th Rd. Xizhi, New Taipei City221, Taiwan
