NÁVOD K OBSLUZE DW030PL-XJ DEWALT

Před použitím tohoto výrobku si prosím přečtěte tyto pokyny.

Obr.

• Bezpečnost uživatele
• Bezpečnostní pokyny pro baterie
• Nastavení
• Použití
  • Záruka
• Kódy chyb
• Technické údaje

Uschovejte všechny části tohoto návodu pro budoucí použití.

Bezpečnost uživatele

VAROVÁNÍ:

Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a uživatelskou příručku. Osoba odpovědná za přístroj musí zajistit, aby všichni uživatelé pochopili a dodržovali tyto pokyny.

VAROVÁNÍ:

jašem laserovém přístroji jsou štítky informující o třídě laseru, aby byla zaručena bezpečnost a pohodlné použití.

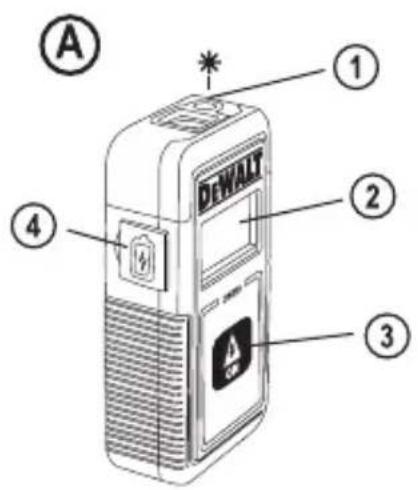

Model DW030PL-XJ vysílá viditelný laserový paprsek, jak je zobrazeno na obr. Ⓐ #1. Tento vysílaný laserový paprsek je laser třídy 2 podle normy IEC 60825-1 a splňuje požadavky předpisu 21 CFR 1040.10 a 1040.11, s výjimkou odchylek v souladu s vyhláškou pro lasery č. 50 ze dne 24. června 2007.

VAROVÁNÍ:

ento laserový přístroj používán, dávejte pozor, aby vysílaný paprsek nemířil přímo do očí (zdroj červeného světla). Dlouhodobé působení laserového paprsku na vaše oči může být nebezpečné pro váš zrak. Nedívejte se do tohoto paprsku pomocí optických přístrojů.

VAROVÁNÍ: Z důvodu omezení rizika způsobení zranění si uživatel musí přečíst návod k obsluze a bezpečnostní příručku.

Nastavení

Upevnění řemínku na zápěstí

1 Prohlédněte si přední část přístroje a zasuňte tenký konec řemínku na zápěstí do jednoho z otvorů v pravé dolní části přístroje.
2 Zatlačte na tenký konec řemínku na zápěstí tak, aby prošel druhým otvorem.
3 Oddělte dva drátky, které vytváří tenký konec řemínku, a vytvořte smyčku.
4 Protáhněte silný konec řemínku zcela smyčkou na tenkém konci tak, aby byl řemínek bezpečně upevněn k přístroji (obr. Ⓑ).

Nabíjení baterie

1 Vyhledejte kryt portu na boční části přístroje (obr. Ⓐ #4).
2 Prstem zlehka stáhněte kryt portu směrem dolů (obr. Ⓔ #1).
3 Zasuňte malý konec nabíjecího USB kabelu do portu na boční části přístroje a ujistěte se, zda je do ploché části portu vložena plochá část nabíjecího kabelu (obr. Ⓔ #2).
4 Zasuňte USB koncovku kabelu do USB portu v počítači nebo do USB výstupu (obr. Ⓔ #3).
5 Počkejte asi 2,5 hodiny, dokud nebude baterie zcela nabita a potom nabíjecí USB kabel odpojte.

Jakmile bude přístroj zapnutý, úroveň nabití baterie bude zobrazena na displeji (obr. Ⓓ #1).

Použití

1 Zamiřte laser vycházející z horní části přístroje (obr. Ⓐ #1) na stěnu, jejíž vzdálenost potřebujete změřit (obr. Ⓒ #1).
2 Klikněte na tlačítko 📄 (obr. Ⓐ #3), aby došlo k zapnutí přístroje a k zobrazení bodu laseru na stěně (obr. Ⓒ #1).
3 Je-li spodní část přístroje umístěna ve správné vzdálenosti od stěny, stiskněte tlačítko 🚠️, aby bylo provedeno měření (obr. © #2).
4 Zkontrolujte změřenou hodnotu na displeji (obr. Ⓓ #2).

Změna jednotek měření

Jakmile bude aktuální měření provedeno, můžete změnit jednotky měření z desetinných stop (6.21 ft) na zlomkové stopy (6'02"9/16), zlomkové stopy na metry (1,894 m), metry na palce (74 9/16 in) nebo palce na desetinné stopy.

Chcete-li změnit jednotky měření, stiskněte a držte tlačítko 📁, dokud neuvidíte změněnou jednotku měření (2–3 sekundy).

POZNÁMKA: Budete-li tlačitko žet i po provedení změny jednotky měření, přístroj se vypne.

Opětovné měření

Potřebujete-li provést nové měření, klikněte na tlačítko

• Předcházející změřená hodnota (obr. Ⓓ #2) bude smazána z displeje přístroje.
• Jakmile budete připraveni na nové měření, stiskněte tlačítko 🚠️.

Vypnutí prístroje

Tento přístroj může být vypnutý následujícími způsoby:

• Po provedení měření stiskněte a držte tlačítko po dobu 5 sekund (dokud na displeji nebude nic zobrazeno).
• Nebudete-li tento prístroj používat déle než 45 sekund, automaticky se vypne.

Ochrana životního prostředí

Třid'te odpad. Tento výrobek nesmí být likvidován v běžném domácím odpadu.

Nebudete-li výrobek DeWALT již dále používat nebo přejete-li si jej nahradit novým výrobkem, nelikvidujte jej společně s běžným domácím odpadem. Zajistěte likvidaci tohoto výrobku v tříděném odpadu.

Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečištěním a snižuje spotřebu surovin.

Při zakoupení nových výrobků vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektro odpadů z domácnosti.

Společnost DeWALT poskytuje službu sběru a recyklace výrobků DeWALT po skončení jejich provozní životnosti. Chcete-li využít výhody této služby, odevzdejte prosím váš výrobek kterémukoli zástupci autorizovaného servisu, který zařízení odebere a zajistí jeho recyklaci.

Místo nejbližšího autorizovaného servisu DeWALT naleznete na příslušné adrese uvedené v tomto návodu. Seznam autorizovaných servisů DeWALT, podrobnosti o poprodejním servisu a kontakty naleznete také na internetové adrese: www.2helpU.com.

Kódy chyb

Pokud se na displeji objeví INFO s číslem kódu, proved'te odpovídající opatření k nápravě.

Kód Popis Postup pro nápravu
101 Přijímaný signál je příliš slabý nebo měření trvá příliš dlouho		Použijte zaměřovací štítek nebo změňte povrch cíle.
102	Přijímaný signál je příliš silný	Cíl je příliš reflexní. Použijte zaměřovací štítek nebo změňte povrch cíle.
201	Příliš silné světelné pozadí	Zmenšete intenzitu světelného pozadí povrchu cíle.
202	Přerušovaný laserový paprsek	Odstraňte překážku a zopakujte měření.
203 Nedostatečný výkon Znovu nabijte baterii přístroje.
301	Příliš vysoká teplota	Nechejte přístroj vychladnout na teplotu v rámci uvedeného rozsahu provozní teploty.
302	Příliš nízká teplota	Nechejte přístroj zahřát na teplotu v rámci uvedeného rozsahu provozní teploty.
401	Chyba hardwaru	Provedťte několikrát zapnutí a vypnutí přístroje. Jestliže se tato chyba stále opakuje, vraťte vadný přístroj prodejci nebo do autorizovaného servisu.Víz část Záruka.
402 Neznámá chyba Kontaktujte autorizovaný servis nebo prodejce. Víz část Záruka.

Technické údaje

Rozsah 17,5 cm až 9 m (7 palců až	30 stop)
Přesnost měření*	V běžných podmínkách ± 6 mm ( ± 1/4 in)*
Rozlišení** 1 mm (1/16")**
Třída laseru Třída 2 (IEC/EN60825-1: 2014)
Vlnová délka laseru ≤ 1,0 mW při vlnové délce 620–690 nm
Automatické vypnutí Po 45 s
Provozní životnost baterie	Až 3 000 měření nebo 30 dnů (není-li přístroj používán)
Rozměry (D × Š × V) 62 × 17,5 × 32 mm
Hmotnost 31,75 g
Rozsah teploty pro uložení -10 °C až +60 °C
Rozsah provozní teploty 0 °C až +40 °C
* Přesnost měření závisí na aktuálních provozních podmínkách: V příznivých podmínkách (dobrý povrch cíle a pokojová teplota) až do 9 m.** Rozlišení je nejmenší rozměr, jaký můžete vidět. V palcích je to 1/16". V mm je to 1 mm.

1

2

3

4

5

6

7

ZÁRUKA

EVROPSKÁ ZÁRUKA NA ELEKTRICKÁ NÁŘADÍ DEWALT V TRVÁNÍ 1 ROKU

Společnost DEWALT je přesvědčena o svých výrobků a poskytuje 1letou záruk profesionální uživatele tohoto výrobku. T záruka žádným způsobem neovlivní vaš smluvní práva jako profesionálního uživa nebo vaše zákonná práva jako soukron neprofesionálního uživatele. Tato záruka je platná ve všech členských státech EU a evropské zóny volného obchodu EFTA.

V souladu s platnými smluvními podmín evropské záruky na elektrické nářadí De které jsou k dispozici u místního zás společnosti DEWALT, u autorizovaných prodejců nebo na internetové adrese www.2helpU.c platí následující, pokud do 12 měsíců zakoupení dojde u vašeho výrobku DEV k závadě v důsledku vady materiálu špatného výrobního zpracování, společnos DEWALT může zdarma vyměnit všechny vačásti, nebo dle vlastního uvážení, může zdarma vyměnit celou reklamovanou jednotku.

Společnost DEWALT si vyhrazuje právo odmítnout jakoukoli reklamaci v rámci této záruky, která není podle názoru zástupce autorizovaného se v souladu s uvedenými smluvními podn evropské záruky DEWALT.

Budete-li vyžadovat reklamaci, kontaktujte nejbližšího autorizovaného prodejce nebo vyhledejte nejbližší autorizovaný servis DEWALT na internetu, v katalogu DEWALT nebo kontaktujte prodejce DEWALT na adrese, která je uvedena v tomto návodu.

Seznam autorizovaných prodejců DEWALT a všechny podrobnosti o našem poprod servisu naleznete na internetové adrese www.2helpU.com.
