NÁVOD K OBSLUZE VS239H-P ASUS

Uživatelská příručka

Upozornění...... iii

Bezpečnostní informace ...... iv

Péče a údržba...... v

1.1 Vítejte! 1-1
1.2 Obsah balení.... 1-1
1.3 Montáž základny monitoru 1-2
1.4 Připojení kabelů 1-2
1.5 Predstavení monitoru 1-3

1.5.1 Přední strana LCD monitoru 1-3
1.5.2 Zadní strana LCD monitoru.... 1-5
1.5.3 Funkce QuickFit: 1-6

2.1 Odpojení ramena/stojanu (pro upevnění na stěnu VESA)....2-1

2.2 Nastavení monitoru.... 2-2
3.1 OSD (On-Screen Display) menu 3-1

3.1.1 Změna konfigurace 3-1
3.1.2 Představení funkci OSD 3-1

3.2 Specifikace 3-6

3.3 Rešení potíží (FAQ) 3-9
3.4 Seznam podporovaných časování 3-10

Copyright © 2012 ASUSTeK COMPUTER INC. Všechna práva vyhrazena.

Žádná část této příručky, včetně výrobků a softwaru v příručce popsaných, nesmí být bez písemného souhlasu firmy. ASUSTeK COMPUTER INC. („ASUS“) reprodukována, přenesena, přepsána, uložena v systému pro ukládání dat, ani přeložena do žádného jazyka v žádné podobě a žádným způsobem, kromě dokumentace uložené kupujícím pro účel zálohování.

Záruka na produkt nebo službu zaniká, pokud: (1) produkt je opraven, upraven nebo změněn bez písemného svolení firmy ASUS nebo (2) výrobní číslo produktu je nečitelné nebo chybí.

ASUS POSKYTUJE TUTO PŘÍRUČKU „TÁK, JAK JE“, BEZ ZÁRUKY JAKÉHOKOLI DRUHU, AŤ VÝSLOVNĚ NEBO VYPLÝVAJÍCÍ, VČETNĚ, ALE NIKOLI JEN, PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK PRODEJNOSTI A VHODNOSTI PRO URČITY ÚČEL. V ŽÁDNÉM PŘIPADĚ NEBUDE FIRMA ASUS, JEJÍ ŘEDITELÉ, VEDOUCÍ PRACOVNÍCI, ZAMĚSTNANCI ANI ZÁSTUPCI ODPOVÍDAT ZA ŽÁDNĚ NĚPŘÍMĚ, ZVLÁŠTNÍ, NAHODILÉ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ ZA ZTRÁTU ZISKŮ, ZTRÁTU PODNIKATELSKÉ PŘÍLEŽITOSTI, ZTRÁTU POUŽITELNOSTI ČI ZTRÁTU DAT, PŘERUŠENÍ PODNIKÁNÍ A PODOBNĚ), I KDYZ BYLA FIRMA ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD ZPŮSOBENÝCH JAKOUKOLIV VADOU V TĚTO PŘÍRUČCE NEBO VE VÝROBKU.

TECHNICKÉ ÚDAJE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU POSKYTNUTY JEN PRO INFORMACI, MOHOU SE KDYKOLIV ZMĚNIT BEZ PŘEDCHOZÍHO UPOZORNĚNÍ, A NEMĚLY BY BÝT POVAŽOVÁNY ZA ZÁVAZEK FIRMY ASUS. ASUS NEODPOVÍDÁ ZA ŽÁDNĚ CHYBY A NEPŘESNOSTI, KTERÉ SE MOHOU OBJEVIT V TÉTO PŘÍRUČCE, VČETNĚ VÝROBKŮ A SOFTWARU V PŘÍRUČCE POPSANYCH.

Produkty a názvy firem v této příručce mohou, ale nemusí být registrovanými obchodními známkami nebo copyrighty příslušných firem, a používají se zde pouze pro identifikaci a objasnění a ve prospěch jejich majítelů, bez záměru poškodit cizí práva.

Upozornění

Prohlášení pro Federální komunikační komisi

Toto zařízení vyhovuje části 15 předpisů FCC. Provoz vyžaduje splnění následujících dvou podmínek:

• Toto zařízení nesmí způsobovat škodlivé rušení, a
• Toto zařízení musí přijmout veškeré přijaté rušení, včetně rušení, které by mohlo způsobit nežádoucí činnost.

Toto zařízení bylo testováno a bylo shledáno, že vyhovuje omezením pro digitální zařízení třídy B, dle části 15 pravidel Federální komunikační komise (FCC). Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat energii na rozhlasové frekvenci, a pokud není instalováno a používáno podle pokynů, může rušit rádiovou komunikaci. Neexistuje však žádná záruka, že v konkrétní instalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit tak, že zařízení vypnete a zapnete, uživateli doporučujeme zkusit odstranit rušení pomocí jedné nebo několika z následujících metod:

• Otočit nebo přemístit přijímací anténu.
• Zvětšit odstup mezi zařízením a přijímačem.
• Připojit zařízení do zásuvky na jiném okruhu, než do kterého je připojen přijímač.
• Porad'te se s dodavatelem nebo zkušeným rozhlasovým/TV technikem.

Jako Energy Star® Partner jsme určili, že produkt vyhovuje pokynům Energy Star® pro energetickou úspornost.

Prohlášení pro kanadské Ministerstvo komunikací

Toto digitální zařízení nepřekračuje limity třídy B pro vyzařování v rádiovém pásmu z digitálních zařízení, jak je stanoví předpisy o rádiovém rušení kanadského Ministerstva komunikací.

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Bezpečnostní informace

• Před přípravou monitoru k použití si pečlivě přečtěte veškerou dodávanou dokumentaci.
• Aby nedošlo k požáru nebo zásahu elektrickým proudem, nevystavujte monitor dešti ani vlhkosti.
• Nepokoušejte se rozebírat kryt monitoru. Uvnitř je vysoké napětí, které by mohlo způsobit úraz.
• Při poruše napájecího zdroje se jej nepokoušejte opravovat. Obrat'te se na kvalifikovaného servisního technika nebo prodejce.
• Před použitím produktu zkontrolujte, zda jsou všechny kabely správně zapojeny a zda nejsou napájecí kabely poškozeny. Při zjištění jakéhokoli poškození okamžitě kontaktujte prodejce.
• Otvory a štěrbiny v zadní a horní straně krytu monitoru zajišťují větrání. Neblokujte je. Neumistújte produkt do blízkosti nebo nad radiátor nebo jiný zdroj tepla, pokud není zajištěno dostatečné větrání.
• Monitor smí být napájen jen napájecím napětím uvedeným na štítku. Pokud si nejste jisti, jaké napájecí napětí máte v domácnosti, obrat'te se na prodejce nebo dodavatele elektriny.
• Použijte vhodnou koncovku kabelu pro vaši zásuvku elektrorozvodné sítě.
• Nepřetěžujte napájecí panely a prodlužovací kabely. Přetížení může vést k úrazu elektrickým proudem.
• Vyhýbejte se extrémně prašnému prostředí, změnám teploty a vlhkosti. Monitor neumistuje do prostor, kde hrozí navlhnutí/postříkání. Monitor umístěte na stabilní povrch.
• Za bouřky nebo pokud nebude dlouho používán, odpojte produkt od elektrorozvodné sítě. Tím se zabrání poškození monitoru při přepětích v síti.
• Zabraňte vniknutí předmětů a kapalin do otvorů/výřezů na krytu monitoru.
• Pro zajištění uspokojivého provozu používejte tento monitor pouze s počítači, které jsou vybaveny příslušně zkonfigurovanými zástrčkami pro střídavé napájení 100 - 240 V.
• V případě technických potíží s monitorem kontaktujte kvalifikovaného servisního technika nebo prodejce.
• Používaná zásuvka by měla být instalována v blízkosti zařízení a snadno přístupná.
• V případě monitorů s lesklými rámečky by měl uživatel zvážit umístění monitoru, aby rámeček nemohl způsobovat rušivé odrazy od okolního osvětlení a lesklých povrchů.

Péče a údržba

• Před zvednutím nebo přemístěním monitoru je lepší odpojit signálový a napájecí kabel. Při zvedání monitoru dodržujte postupy správného zvedání. Při zvedání nebo prénášení držte monitor za okraje. Nezvedejte monitor za stojan nebo kabel.
• Čištění: Vypněte monitor a odpojte napájecí kabel. Povrch monitoru čistěte hadříkem, který nedře a nepouští vlákna. Odolné skvrny lze odstranit hadříkem navlhčeným v jemném čistícím prostředku.
• Nepoužívejte čistící prostředek s obsahem alkoholu nebo acetonu. Použijte čistící prostředek určený na LCD monitory. Nestříkejte čistící prostředek přímo na povrch displeje, hrozí vniknutí do monitoru a úraz elektrickým proudem.

Následující symptomy jsou normální, nejde o závadu:

• Displej může na začátku používání blikat, jde o vlastnost zářivkového podsvícení. Vypnutím a zapnutím vypínače blikání odstraníte.
• V závislosti na pozadí pracovní plochy se může mírně odlišovat jas různých částí displeje.
• Pokud zobrazujete stejný obraz několik hodin, může se do displeje „vypálit“ a přetrvávat Displej se postupně, ale pomalu „vzpamatuje“, nebo jej na několik hodin vypněte.
• Pokud je displej černý nebo bliká nebo vůbec nefunguje, obraťte se na servis nebo prodejce se žádostí o opravu. Nepokoušejte se jej opravovat sami!

Konvence použité v této příručce

VAROVÁNÍ: Informace ohledně prevence úrazů při akcích prováděných uživatelem.

POZOR: Informace ohledně prevence poškození součásti při akcích prováděných uživatelem.

DŮLEŽITÉ: Pokyny, které MUSÍTE přesně dodržet.

POZNÁMKA: Další informace a tipy pomáhající při činnosti.

Kde najdete další informace

Další informace a aktualizace produktu a softwaru jsou dostupné z níže uvedených zdrojů.

1. Web ASUS

Celosvětový web ASUS nabízí aktualizované informace o hardwaru a softwaru ASUS. Viz http://www.asus.com

2. Volitelná dokumentace

S produktem může být dodávána volitelná dokumentace, poskytovaná prodejcem. Tyto dokumenty nejsou standardní součástí balení.

1.1 Vítejte!

Děkujeme, že jste zakoupili LCD monitor ASUS® VS229/VS239!

Nejnovější širokoúhlý LCD monitor firmy ASUS poskytuje čistší, širší a jasnější zobrazení a navíc řadu funkcí zlepšujících váš zážitek z obrazu.

Díky těmto funkcím si můžete vychutnat pohodlí a krásné zobrazení, kterým se řada VS229/VS239 vyznačuje!

1.2 Obsah balení

Překontrolujte balení LCD monitoru řady VS229/VS239, zda jste obdrželi:

√ LCD monitor
√ Stojan monitoru
√ Stručná příručka
√ 1 x napájecí kabel
√ 1 x VGA kabel
√ 1 x kabel DVI (Pro některé modely)
√ 1 x Záruční list

V případě, že některá z výše uvedených součástí chybí nebo je poškozena, okamžitě kontaktujte prodejce.

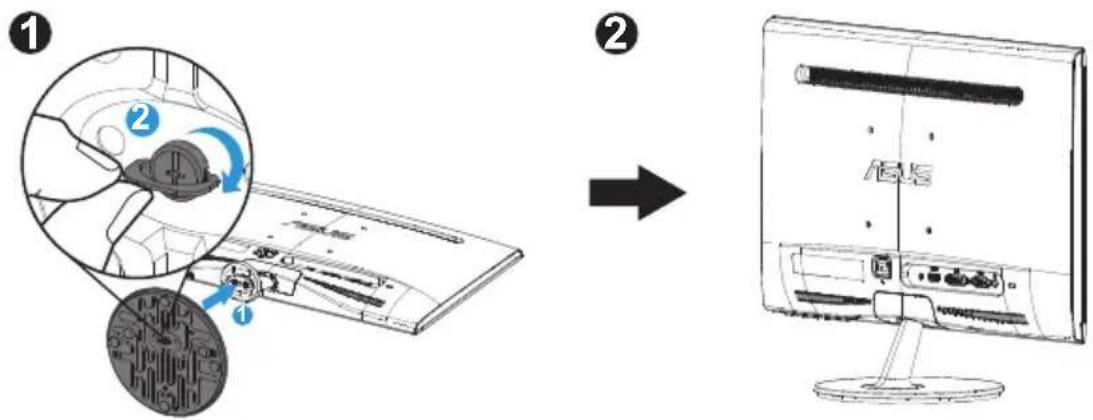

1. Upevněte základnu na rameno a pevně spojte šroubem. Šrouby lze snadno dotáhnout jen prsty.
2. Nastavte sklon monitoru, který vám nejvíce vyhovuje.

Doporučujeme položit na stůl měkký hadr, aby se monitor nepoškodil.

Nezapomeňte upevnit rameno k základně šroubem.

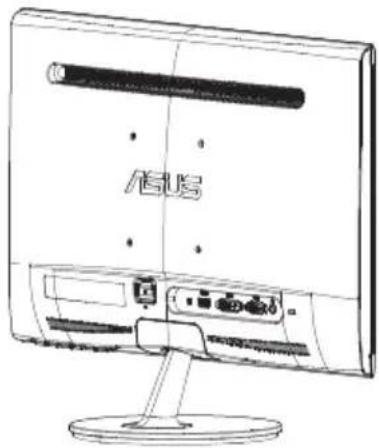

1.4 Připojení kabelů

Postup připojení kabelů:

Připojte kabely, které potřebujete, podle kapitoly 1.5.2, strana 1-5.

1.5 Představení monitoru

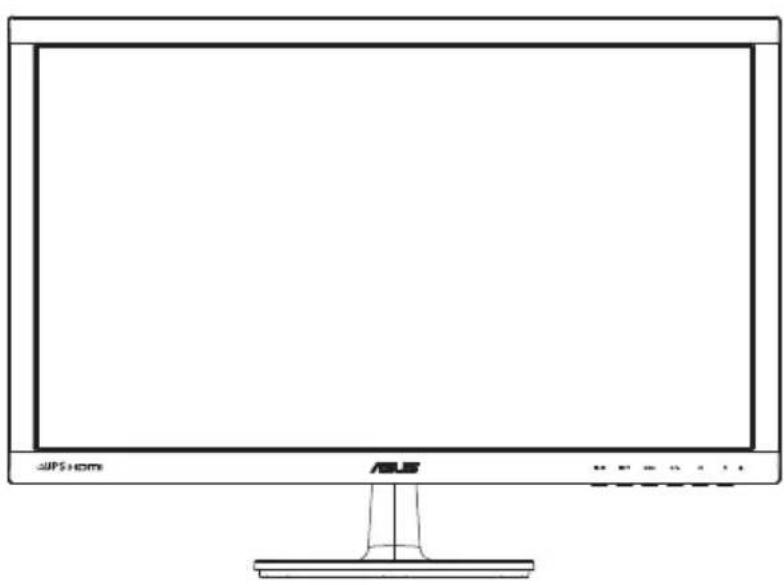

1.5.1 Přední strana LCD monitoru

1. Těčítko.

• Po dlouhém stisku (2 až 4 sekund) automaticky optimalizuje obraz, polohu, synchronizaci a fázi (jen pro signál VGA).
• Touto horkou klávesou přepínáte šest přednastavených režimů (Scéna, Standard, Kino, Hra, Noční sledování a sRGB) technologie vylepšení videa SPLENDID™.
• Opuštění OSD menu nebo návrat do předchozího menu, pokud je OSD menu aktivní.

2. Tlaetko:

- Stiskem tlačítka snížíte nastavenou hodnotu zvýrazněné funkce nebo přejdete na další funkci.

• Stiskem tlačítka aktivujete funkci QuickFit, určenou pro správné nastavení polohy obrazu.
• Funkce QuickFit nabízí 7 stránek testovacích obrazců, velikostí papíru a fotografií. (Viz 1.5.3 Funkce QuickFit)

3. Tlačítko MENU:

• Stiskem tlačítka otevřete menu OSD.
• Stiskem tlačítka aktivujete/vyberete zvýrazněnou ikonu (funkci) v době, kdy je OSD aktivováno.

4. Tlačího:

• Stiskem tlačítka zvýšíte nastavenou hodnotu zvýrazněné funkce nebo přejdete doprava/nahoru na další funkci.
• Současně jde o horkou klávesu nastavení jasu.

5. Tlačítko Výběr vstupu:

• Toto tlačitko je dostupné pouze u modelu VS229H/HR/H-P,VS239H/HR/H-P.
• Touto horkou klávesou přepínáte vstupní signál VGA, DVI a HDMI.

6. Tlačitko/kontrolka napájení:

• Stiskem tohoto tlačítka zapnete/vypnete monitor.
• Význam barev kontrolky napájení je v následující tabulce.

Stav Popis
Modrá ZAP
Oranžová Režim	připravenosti
VYP VYP

1.5.2 Zadní strana LCD monitoru

1. Napájení
2. HDMI vstup

(Dostupný pouze u modelu VS229H/HR/H-P,VS239H/HR/H-P)

1. DVI vstup

(Dostupný pouze u modelu VS229N/NR/H/HR/H-P, VS239N/NR/H/HR/H-P)

1.5.3 Funkce QuickFit:

Funkce QuickFit nabízí tři testovací obrazce: (1) Mřížka (2) Velikost papíru (3) Velikost fotografie.

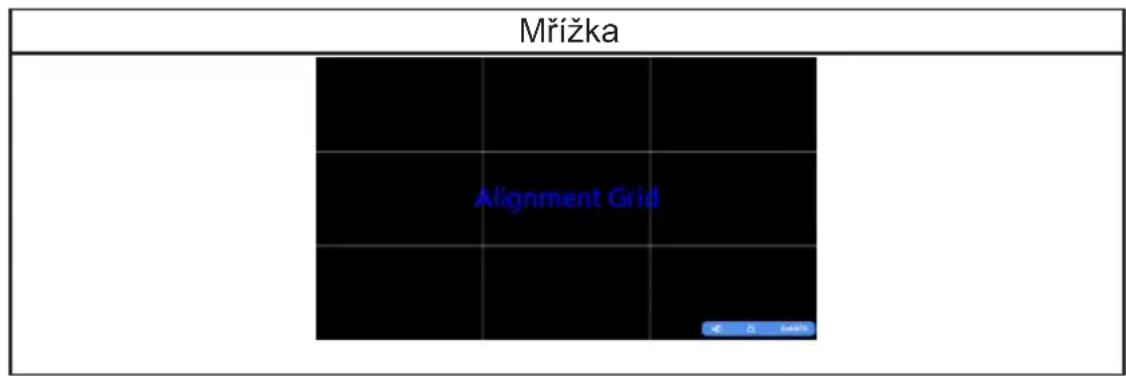

1. Mřížky

Mřížky usnadňují grafikům i běžným uživatelům uspořádání prvků na obrazovce, aby se dosáhlo konzistentního vzhledu a dojmu.

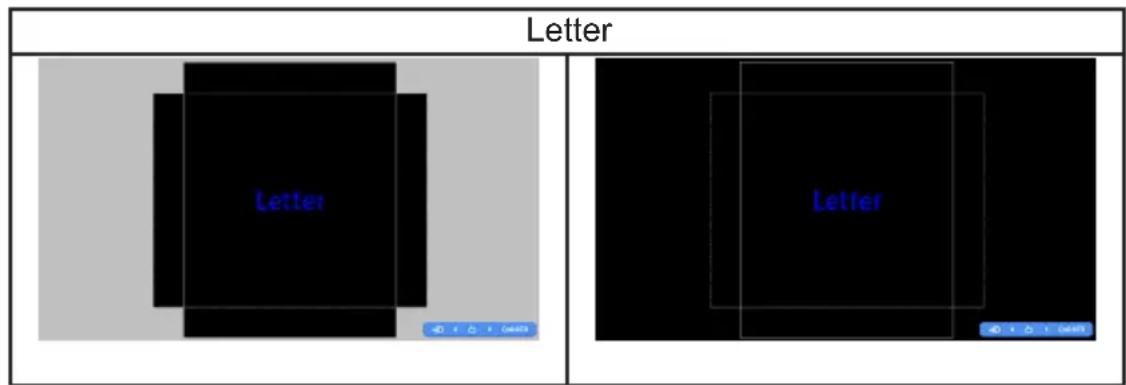

2. Velikost papíru (Dostupný pouze u modelu VS239)

Funkce QuickFit nabízí řadu standardních velikostí papíru, což uživatelům umožňuje nastavit zobrazení dokumentů v přesném poměru 1:1 vůči skutečnosti.

3. Velikost fotografie

Funkce QuickFit nabízí řadu standardních velikostí fotografií, což uživatelům umožňuje nastavit zobrazení fotografií v přesném poměru 1:1 vůči skutečnosti

Foto 4x6, 3x5, 2x2

Foto 8x10,5x7

2.1 Odpojení ramena/stojanu (pro upevnění na stěnu VESA)

Odnímatelný stojan LCD monitoru řady VS229/VS239 je speciálně navržen pro upevnění na stěnu VESA.

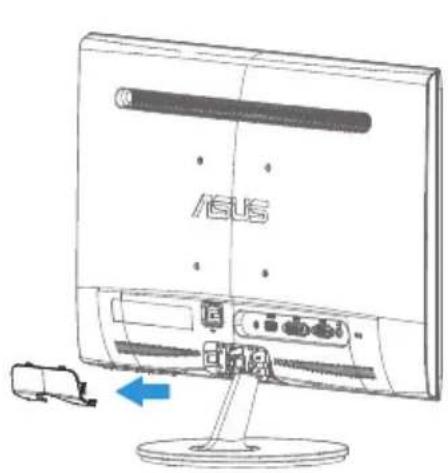

Odpojení ramena/stojanu:

1. Odpojte napájecí a signálové kabely. Opatrně položte monitor přední stranou na čistý stůl.
2. Prsty opatrně odtáhněte desku, která kryje hrdlo stojanu. Šroubovákem vyjměte čtyři šrouby, které drží stojan na monitoru.
3. Odpojte od monitoru stojan.

• Doporučujeme položit na stůl měkký hadr, aby se monitor nepoškodil.
• Během demontáže šroubů držte stojan u monitoru.

• Sada pro montáž na stěnu VESA (100 x 100 mm) se prodává zvlášť.
• Používejte jen držáky na stěnu se schválením UL a minimální zatížitelností odpovídající danému modelu (rozměr šroubu: M4 x 10 mm).

2.2 Nastavení monitoru

• V zájmu optimálního pozorování doporučujeme podívat se tak, abyste viděli celou plochu monitoru, a pak nastavit sklon, který vám nejvíc vyhovuje.
• Při nastavování sklonu držte stojan, aby monitor nespadl.
• Sklon monitoru můžete nastavit v rozmezí -5° až 20°.

3.1.1 Změna konfigurace

1. Stiskem tlačítka [MENU] otevřete menu OSD.
2. Stiskem ▼ a ▲ vybíráte funkce. Požadovanou funkci zvýrazněte a aktivujte stiskem tlačítka [MENU]. Pokud má vybraná funkce dílčí menu, stiskem ▼ a ▲ se pohybujete v dílčím menu. Požadovanou funkci v dílčím menu zvýrazněte a aktivujte stiskem tlačítka [MENU].
3. Stiskem ▼ a ▲ změňte nastavení vybrané funkce.
4. OSD menu ukončíte stiskem tlačítka . Čpakováním kroků 2 a 3 nastavte případné další funkce.

3.1.2 Představení funkcí OSD

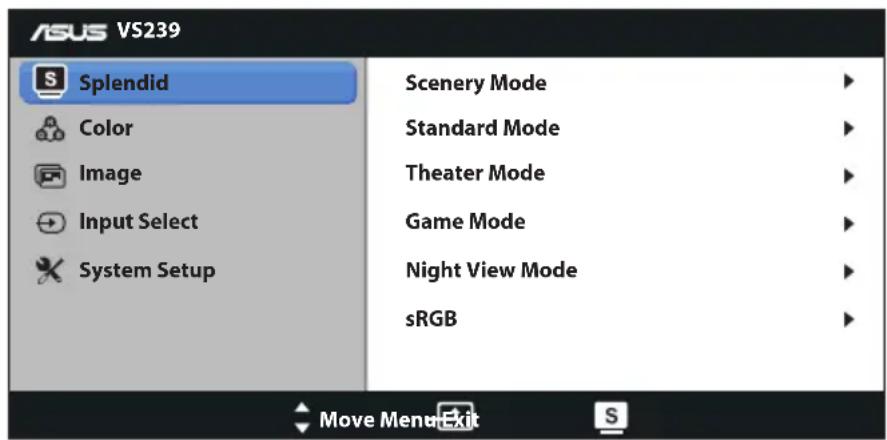

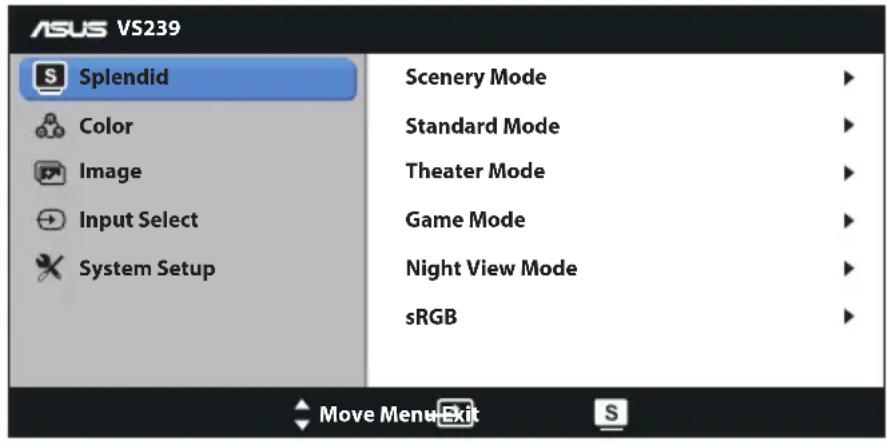

1. Splendid

Tato funkce nabízí šest dílčích funkcí, které vybíráte podle toho, co se vám líbí. Každá z nich nabízí volbu Reset (Resetovat), která obnoví původní nastavení funkce.

• Scenery Mode (Režim Scéna): Nejlepší volba pro prohlížení fotografií scén s vylepšením videa SPLENDID™.

• Standard Mode (Režim Standard): Nejlepší volba pro úpravu dokumentů s vylepšením videa SPLENDID™.

• Theater Mode (Režim Kino): Nejlepší volba pro sledování filmů s vylepšením videa SPLENDID™.

• Game Mode (Režim Hra): Nejlepší volba pro hraní her s vylepšením videa SPLENDID™.
• Night View Mode (Režim Noční sledování): Nejlepší volba pro temné hry nebo filmy s vylepšením videa SPLENDID™.
• sRGB: Nejlepší volba pro prohlížení fotografií a PC grafiky.

V Standard Mode (Režimu Standardní) nelze měnit nastavení Saturation (Sytost), Skin Tone (Tón pleti), Sharpness (Ostrost) a ASCR.

V režimu sRGB nelze měnit nastavení Brightness (Jas), Contrast (Kontrast), Saturation (Sytost), Color Temp. (Bar. teplota), Skin Tone (Tón pleti), Sharpness (Ostrost) a ASCR.

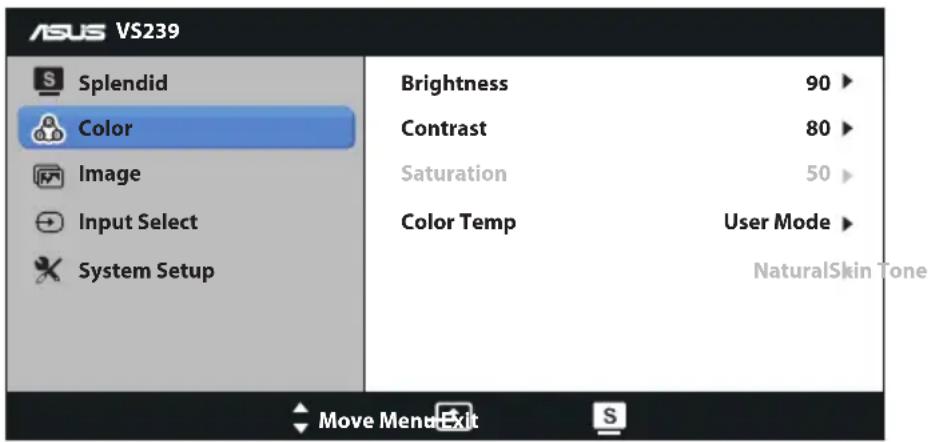

2. Color (Barva)

Tato funkce umožnuje nastavit barvu obrazu.

• Brightness (Jas): Rozsah nastavení je 0 až 100. Tlačítko současně funguje jako horká klávesa této funkce.
• Contrast (Kontrast): Rozsah nastavení je 0 až 100.
• Saturation (Sytost): Rozsah nastavení je 0 až 100.
• Color Temp. (Bar. teplota): Obsahuje tři přednastavené barevné režimy (Cool (Chladný), Normal (Normální), Warm (Teplý)) a režim User (Uživatelský).
• Skin Tone (Tón pleti): Nabízí tři režimy zabarvení Reddish (Do červena), Natural (Přirozený) a Yellowish (Do žluta).

V User Mode (režimu Uživatelský) lze nastavovat volby R (červená), G (zelená) a B (modrá), rozsah nastavení je 0 až 100.

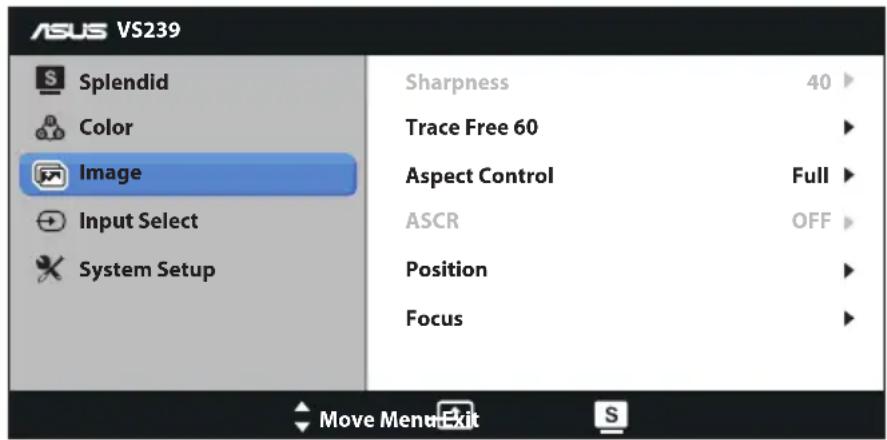

3. Obrázek

Tato funkce umožňuje nastavení ostrosti, poměru stran, polohy obrazu (pouze VGA) a zaostření (pouze VGA).

• Sharpness (Ostrost): Nastavení ostrosti obrazu. Rozsah nastavení je 0 až 100 (k dispozici pouze při volbě Standardního režimu v menu Splendid).
• Trace Free (Sledování): Zrychlení odezvy. Rozsah nastavení je 0 až 100.(Dostupný pouze u modelu VS229H-P, VS239H-P)
• Aspect Control (Ovládání poměru stran): Nastavte poměr stran „Full“ (Plný), „4:3“ nebo „Over Scan“ (Převzorkovat) („Over Scan“ (Převzorkovat) je k dispozici pouze u vstupu HDMI.)
• ASCR: Volbou ON (Zapnuto) nebo OFF (Vypnuto) aktivujte nebo povolte dynamický kontrastní poměr. (ASCR: Inteligentní kontrastní poměr (ASUS Smart Contrast Ratio). Ve Standardním režimu není dostupný.)
• Position (Poloha): Nastavení vodorovné (H-Position) a svislé polohy (V-Position) obrazu. Rozsah nastavení je 0 až 100 (k dispozici pouze v režimu VGA.)
• Focus (Ostření): Samostatné omezení šumu vodorovných čar a svislých čar pomocí nastavení fáze (Phase) a kmitočtu (Clock). Rozsah nastavení je 0 až 100 (k dispozici pouze v režimu VGA.)

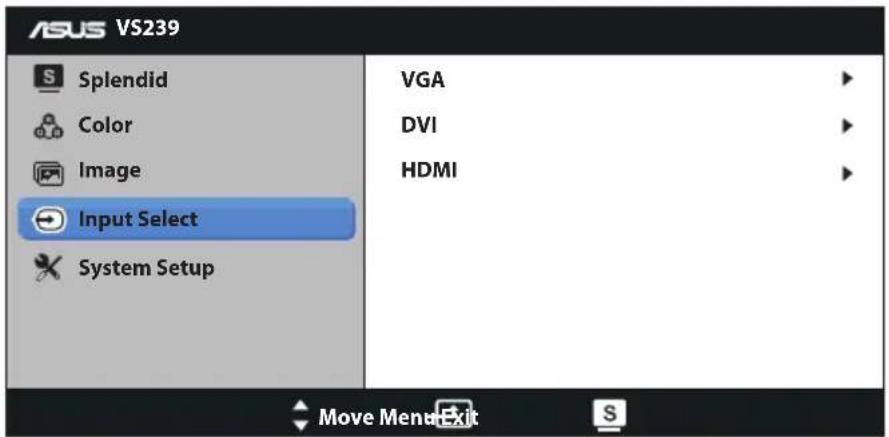

4. Input Select (Výběr vstupu)

Výběr vstupního signálu VGA, DVI nebo HDMI.

• DVI: Dostupný pouze u modelu VS229N/NR/H/HR/H-P, VS239N/NR/H/HR/H-P
- HDMI: Dostupný pouze u modelu VS229H/HR/H-P,VS239H/HR/H-P.

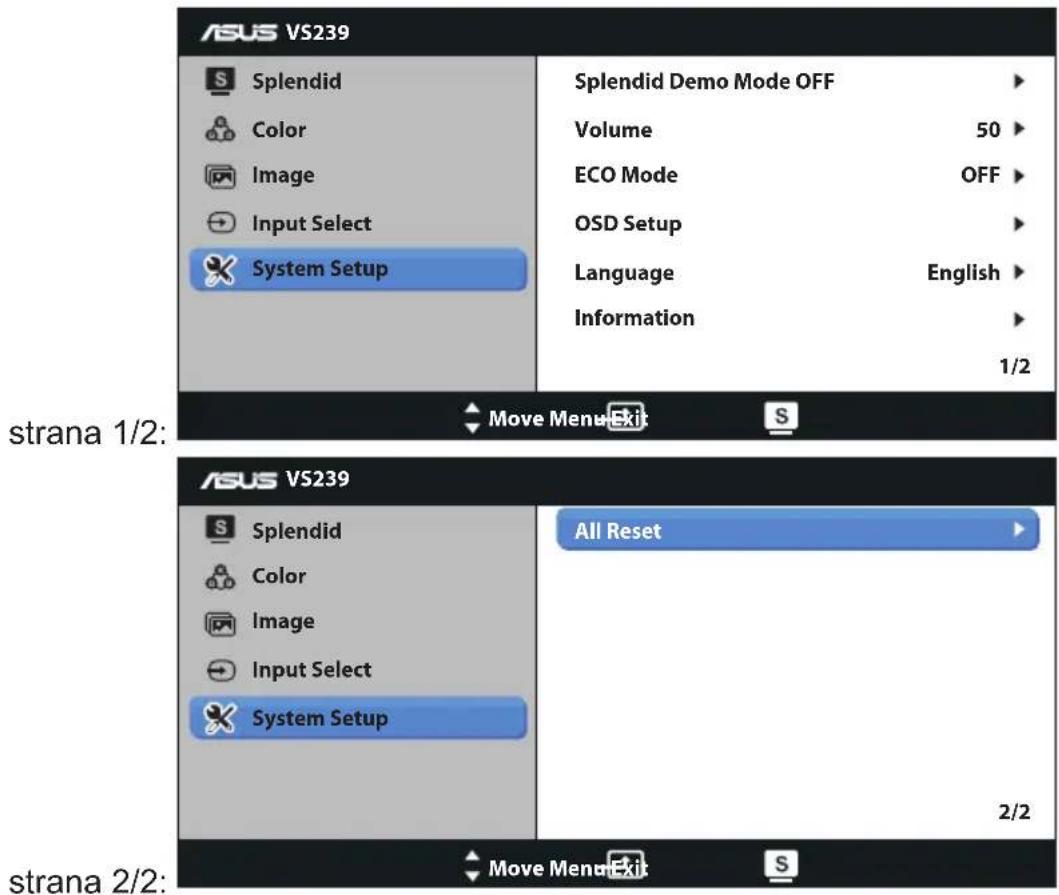

5. System Setup (Nastavení systému)

Nastavení konfigurace systému.

strana 2/2:

- Splendid Demo Mode (Režim Splendid Demo): Aktivace předvádění vylepšení obrazu Splendid.

• Volume (Hlasitost): Nastavení výstupní hlasitosti sluchátek. Rozsah nastavení je 0 až 100.(Dostupný pouze u modelu VS229H/HR/H-P,VS239H/HR/H-P)

- ECO Mode: Aktivace ekologického režimu pro úsporu energie. (Při zapnutí režimu ECO nemusí být rozlišitelné určité úrovně šedé. V tomto režimu je jas nižší než při nastavení kontrastu na 100.)

- OSD Setup (Nastavení OSD): Nastavení vodorovné polohy (H-Position), svislé polohy (V-Position), doby zobrazení menu (OSD Timeout), kanálu DDC/CI a prühlednosti menu (Transparency).

- Language (Jazyk): Výběr jazyka OSD. Možnosti jsou English (angličtina), French (francouzština), German (němčina), Spanish (španělština), Italian (italština), Dutch (holandština), Russian (ruština), Traditional Chinese (mandarínština), Simplified Chinese (kantonština) a Japanese (japonština).

- Information (Informace): Zobrazení informací o monitoru: vstup, rozlišení, snímkový a řádkový kmitočet a označení modelu.

- All Reset (Resetovat vše): Volbou „Yes“ (Ano) obnovíte výchozí hodnoty všech nastavení.

3.2 Specifikace

Model VS229D/N/H VS239N/H
Velikost zobrazovace	širokoúhlý 21,5" (54,6 cm)	širokoúhlý 23" (58,4 cm)
Max. rozlišení 1920 x 1080 (FHD)
Tech. podsvicení Technologie podsvicení LED
Jas (typ.) 250 cd/m	2
Intrinsický kontrastní poměr (typ.)	1000:1
Pozorovací úhel (kontrast=10)	≥ 178^ (H) / ≥ 178^ (V)
Zobrazované barvy 16,7 milionů
Doba odezvy 14 ms
Sluchátkový vystup	VS229D/N: NeVS229H: Ano	VS239N: NeVS239H: Ano
Zvuk z HDMI	VS229D/N: NeVS229H: Ano	VS239N: NeVS239H: Ano
HDMI vstup (HDMI 1.3)	VS229D/N: NeVS229H: Ano	VS239N: NeVS239H: Ano
Vstup DVI	VS229D: NeVS229N/H: Ano	Ano
Vstup D-Sub Ano
Příkon při zapnutí Vyhovuje Energy Star 5.0
Režim úspory energie < 1 W
Režim vypnutí < 1 W
Sklon -5° ~ +20°
Upevnění na stěnu VESA	Ano (100 mm x 100 mm)
Fyz. rozměry (ŠxVxH)	514 x 386 x 200 mm	552 x 400 x 200 mm
Rozměry krabice (ŠxVxH)	566 x 130 x 443 mm	608 x 130 x 460 mm
Čistá hmotnost (odhad)	3,1 kg	3,5 kg
Celková hmotnost (odhad)	5,2 kg	5,9 kg
Napájecí zdroj	100~240 Vstř (zabudovaný)

*Technické parametry se mohou bez upozornění měnit.

Model VS229NR/HR	VS239NR/HR
Velikost zobrazovače širokoúhlý	21,5" (54,6 cm) širokoúhlý	23" (58,4 cm)
Max. rozlišení 1920 x 1080 (FHD)
Tech. podsvícení Technologie podsvícení LED
Jas (typ.) 250 cd/m	2
Intrinsický kontrastní poměr (typ.)	1000:1
Pozorovací úhel (kontrast=10)	≥q 178^ (H) / ≥q 178^ (V)
Zobrazované barvy 16,7 milionů
Doba odezvy	5ms (G to Gc)
Sluchátkový výstup	VS229NR: NeVS229HR: Ano	VS239NR: NeVS239HR: Ano
Zvuk z HDMI	VS229NR: NeVS229HR: Ano	VS239NR: NeVS239HR: Ano
HDMI vstup (HDMI 1.3)	VS229NR: NeVS229HR: Ano	VS239NR: NeVS239HR: Ano
Vstup DVI Ano Ano
Vstup D-Sub Ano
Příkon při zapnutí Vyhovuje Energy Star 5.0
Režim úspory energie < 1 W
Režim vypnutí < 1 W
Sklon	-5° ~ +20°
Upevnění na stěnu VESA	Ano (100 mm x 100 mm)
Fyz. rozměry (ŠxVxH)	514 x 386 x 200 mm	552 x 400 x 200 mm
Rozměry krabice (ŠxVxH)	566 x 130 x 443 mm	608 x 130 x 460 mm
Čistá hmotnost (odhad)	3,1 kg	3,5 kg
Celková hmotnost (odhad)	5,2 kg	5,9 kg
Napájecí zdroj	100~240 Vstř (zabudovaný)

*Technické parametry se mohou bez upozornění měnit.

Model VS229H-P VS239H-P
Velikost zobrazovače širokoúhly 21,5" (54,6 cm) širokoúhlý 23" (58,4 cm)
Max. rozlišení 1920 x 1080 (FHD)
Tech. podsvícení Technologie podsvícení LED
Jas (typ.) 250 cd/m	2
Intrinsický kontrastní poměr (typ.)	1000:1
Pozorovací úhel (kontrast=10)	≥ 178^ (H) / ≥ 178^ (V)
Zobrazované barvy 16,7 milionů
Doba odezvy 5 ms (od šedé k šedé)
Sluchátkový výstup	Ano
Zvuk z HDMI Ano
HDMI vstup (HDMI 1.3) Ano
Vstup DVI Ano
Vstup D-Sub Ano
Příkon při zapnutí Vyhovuje Energy Star 5.0
Režim úspory energie < 1 W
Režim vypnutí	< 1 W
Sklon	-5° ~ +20°
Upevnění na stěnu VESA	Ano (100 mm x 100 mm)
Fyz. rozměry (ŠxVxH)	514 x 386 x 200 mm	552 x 400 x 200 mm
Rozměry krabice (ŠxVxH)	566 x 130 x 443 mm	608 x 130 x 460 mm
Čistá hmotnost (odhad)	3,1 kg	3,5 kg
Celková hmotnost (odhad)	5,2 kg	5,9 kg
Napájecí zdroj	100~240 Vstř (zabudovaný)

*Technické parametry se mohou bez upozornění měnit.

3.3 Řešení potíží (FAQ)

Problém Možné řešení

LED kontrolka napájení nesvítí	Stiskem tlačitka oběřte, zda je monitor zapnutý.Zkontrolujte, zda je dobře zapojen napájecí kabel mezi monitor a zásuvku elektrické sitě.
Kontrolka napájení svítí oranžově a není zobrazován obraz.	Ověřte, zda je monitor a počitač zapnutý.Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počitačem.Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Připojte počitač k jinému monitoru a ověřte tak, že správně funguje.
Obraz je příliš tmavý nebo světlý.	Nastavte kontrast (Contrast) a jas (Brightness) v OSD menu.
Obraz není vystředěn nebo není správně velký.	Stiskem tlačitka dobu dvou sekund aktivujte automatické nastavení obrazu.Nastavte vodorovnou (H-Position) a svislou (V-Position) polohu obrazu v OSD menu.
Obraz se třese nebo je zvlněný.	Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počitačem.Přesuňte elektrická zařízení, která mohou způsobit rušení, dále od monitoru.
Obraz má barevné vady (bílá barva není bílá)	Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Provedte Resetování v OSD menu.Upravte nastavení barev R/G/B nebo vyberte volbu Color Temperature (Barevná teplota) v OSD menu.
Obraz je rozmazaný nebo neostrý.	Stiskem tlačitka dobu dvou sekund aktivujte automatické nastavení obrazu (jen režim VGA).Nastavte fázi (Phase) a kmitočet (Clock) v OSD menu.
Zvuk chybí nebo je tichý (u modelu VS229H/HR/H-P, VS239H/HR/H-P)	Zkontrolujte, zda je dobře zapojen signálový kabel k monitoru.Upravte nastavení hlasitosti na monitoru i počitači.Zkontroluje, že je správně instalován a aktivován ovladač zvukové karty počitače.

3.4 Seznam podporovaných časování

Režimy VESA / IBM, tovární prednastavení (vstupy D-SUB, DVI-D, HDMI)

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
640 x 350 70	Hz 31,469KHz
640 x 480 60	Hz 31,469KHz
640 x 480 67	Hz 35KHz
640 x 480 75	Hz 37,5KHz
720 x 400 70	Hz 31,469KHz
800 x 600 56	Hz 35,156KHz
800 x 600 60	Hz 37,879KHz
800 x 600 72	Hz 48,077KHz
800 x 600 75	Hz 46,875KHz
848 x 480 60	Hz 31,02KHz
1024 x 768 60	Hz 48,363KHz
1024 x 768 70	Hz 56,476KHz
1024 x 768 75	Hz 60,023KHz
1152 x 864 75	Hz 67,5KHz
1280 x 720 60	Hz 44,772KHz
1280 x 800 60	Hz 49,702KHz
1280 x 960 60	Hz 60KHz
1280 x 1024 60	Hz 63,981KHz
1280 x 1024 75	Hz 79,976KHz
1366 x 768 60	Hz 47,712KHz
1440 x 900 60	Hz 55,935KHz
1680 x 1050 60	Hz 65,29KHz
1680 x 1050 60	Hz 64,674KHz
1920 x 1080 60	Hz 67,5KHz
1920 x 1080 60	Hz 66,587KHz

Podporované formáty časování HDMI 1.3 CEA-861 (pro vstup HDMI)

Rozlišení	Obnovovací kmitočet	Řádkový kmitočet
640 x 480P 59,	94 / 60 Hz 31,469 / 31,5KHz
720 x 480P 59,	94 / 60 Hz 31,469 / 31,5KHz
720 x 576P	50Hz 31,25KHz
1280 x 720P	50Hz 37,5KHz
1280 x 720P 59,	94 / 60 Hz	44,955 / 45KHz
1440 x 480P 59,	94 / 60 Hz 31,469 / 31,5KHz
1440 x 576P	50Hz 31,25KHz
1920 x 1080i	50Hz 28,125KHz
1920 x 1080i 59,	94 / 60 Hz	33,716 / 33,75KHz
1920 x 1080P	50Hz 56,25KHz
1920 x 1080P	59,94 / 60 Hz 67,433 / 67,5KHz

* Režimy neuvedené výše v tabulce nemusí být podporovány. V zájmu optimálního rozlišení doporučujeme vybrat některý z režimů uvedených v tabulce.
