NÁVOD K OBSLUZE ProArt PA279CV ASUS

Uživatelská příručka

Bezpečnostní informace ...... v

Péče a údržba.... vii

1.1 Vítejte! 1-1

1.2 Obsah balení.... 1-1

1.3 Sestavení monitoru.... 1-2

1.4 Připojení kabelů 1-3

1.4.1 Zadní strana LCD monitoru 1-3

1.5 Predstavení monitoru 1-4

1.5.1 Používání ovládacího tlačítka 1-4

2.1 Nastavení monitoru.... 2-1

2.2 Odpojení ramena/stojanu (pro držák na stěnu VESA)...... 2-2

2.3 Vnější rozměry.... 2-3

3.1 Nabídka OSD (On-Screen Display) 3-1

3.1.1 Změna konfigurace 3-1

3.1.2 Představení funkci OSD....3-2

3.2 Specifikace 3-13

3.3 Rešení potíží (FAQ) 3-14

3.4 Seznam podporovaných časování 3-15

Copyright © 2020 ASUSTeK COMPUTER INC. Všechna práva vyhrazena.

Žádná část této příručky, včetně výrobků a softwaru v příručce popsaných, nesmí být bez písemného souhlasu firmy. ASUSTeK COMPUTER INC. („ASUS“) reprodukována, přenesena, přepsána, uložena v systému pro ukládání dat, ani přeložena do žádného jazyka v žádné podobě a žádným způsobem, kromě dokumentace uložené kupujícím pro účel zálohování.

Záruka na produkt nebo službu zaniká, pokud: (1) produkt je opraven, upraven nebo změněn bez písemného svolení firmy ASUS nebo (2) výrobní číslo produktu je nečitelné nebo chybí.

ASUS POSKYTUJE TUTO PŘÍRUČKU „TAK, JAK JE“, BEZ ZÁRUKY JAKÉHOKOLI DRUHU, AŤ VÝSLOVNÉ NEBO VYPLÝVAJÍCÍ, VČETNĚ, ALE NIKOLI JEN, PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK PRODEJNOSTI A VHODNOSTI PRO URČITY ÚČEL. V ŽÁDNÉM PŘÍPADĚ NEBUDE FIRMA ASUS, JEJÍ ŘEDITELÉ, VEDOUCÍ PRACOVNÍCI, ZAMĚSTNANCI ANI ZÁSTUPCI ODPOVÍDAT ZA ŽÁDNÉ NEPRÍMÉ, ZVLÁŠTNÍ, NAHODILÉ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ ZA ZTRÁTU ZISKŮ, ZTRÁTU PODNIKATELSKÉ PŘÍLEŽITOSTI, ZTRÁTU POUŽITELNOSTI ČI ZTRÁTU DAT, PŘERUŠENÍ PODNIKÁNÍ A PODOBNĚ), I KDYŽ BYLA FIRMA ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD ZPŮSOBENÝCH JAKOUKOLIV VADOU V TÉTO PŘÍRUČCE NEBO VE VÝROBKU.

TECHNICKÉ ÚDAJE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU POSKYTNUTY JEN PRO INFORMACI, MOHOU SE KDYKOLIV ZMĚNIT BEZ PŘEDCHOZÍHO UPOZORNĚNÍ, A NEMĚLY BY BÝT POVAŽOVÁNY ZA ZÁVAZEK FIRMY ASUS. ASUS NEODPOVÍDÁ ZA ŽÁDNÉ CHYBY A NEPŘESNOSTI, KTERÉ SE MOHOU OBJEVIT V TÉTO PŘÍRUČCE, VČETNĚ VÝROBKŮ A SOFTWARU V PŘÍRUČCE POPSANYCH.

Produkty a názvy firem v této příručce mohou, ale nemusí být registrovanými obchodními známkami nebo copyrighty příslušných firem, a používají se zde pouze pro identifikaci a objasnění a ve prospěch jejich majitelů, bez záměru poškodit cizí práva.

Prohlášení pro Federální komunikační komisi

Toto zařízení vyhovuje části 15 předpisů FCC. Provoz vyžaduje splnění následujících dvou podmínek:

• Toto zařízení nesmí způsobovat škodlivé rušení, a
• Toto zařízení musí přijmout veškeré přijaté rušení, včetně rušení, které by mohlo způsobit nežádoucí činnost.

Toto zařízení bylo testováno a bylo shledáno, že vyhovuje omezením pro digitální zařízení třídy B, dle části 15 pravidel Federální komunikační komise (FCC). Tato omezení mají poskytnout rozumnou ochranu před škodlivým rušením pro instalace v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat energii na rozhlasové frekvenci, a pokud není instalováno a používáno podle pokynů, může rušit rádiovou komunikaci. Neexistuje však žádná záruka, že v konkrétní instalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, což lze zjistit tak, že zařízení vypnete a zapnete, uživateli doporučujeme zkusit odstranit rušení pomocí jedné nebo několika z následujících metod:

• Otočit nebo přemístit přijímací anténu.
• Zvětšit odstup mezi zařízením a přijímačem.
• Připojit zařízení do zásuvky na jiném okruhu, než do kterého je připojen přijímač.
• Poradit se s dodavatelem nebo zkušeným rozhlasovým/TV technikem.

Prohlášení pro kanadské Ministerstvo komunikací

Toto digitální zařízení nepřekračuje limity třídy B pro vyzařování v rádiovém pásmu z digitálních zařízení, jak je stanoví předpisy o rádiovém rušení kanadského Ministerstva komunikací.

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Zařízení může spadnout a způsobit vážné zranění nebo smrt. Aby nedošlo ke zranění, je nutné toto zařízení připevnit k podlaze/zdi podle pokynů pro instalaci.

EAC

Bezpečnostní informace

• Před přípravou monitoru k použití si pečlivě přečtěte veškerou dodávanou dokumentaci.
• Aby nedošlo k požáru nebo zásahu elektrickým proudem, nevystavujte monitor dešti ani vlhkosti.
• Nepokoušejte se rozebírat kryt monitoru. Uvnitř je vysoké napětí, které by mohlo způsobit úraz.
• Při poruše napájecího zdroje se jej nepokoušejte opravovat. Obratte se na kvalifikovaného servisního technika nebo prodejce.
• Před použitím produktu zkontrolujte, zda jsou všechny kabely správně zapojeny a zda nejsou napájecí kabely poškozeny. Při zjištění jakéhokoli poškození okamžitě kontaktujte prodejce.
• Otvory a štěrbiny v zadní a horní straně krytu monitoru zajišťují větrání. Neblokujte je. Neumistujte produkt do blízkosti nebo nad radiátor nebo jiný zdroj tepla, pokud není zajištěno dostatečné větrání.
• Monitor smí být napájen jen napájecím napětím uvedeným na štítku. Pokud si nejste jisti, jaké napájecí napětí máte v domácnosti, obraťte se na prodejce nebo dodavatele elektřiny.
• Použijte vhodnou koncovku kabelu pro vaši zásuvku elektrorozvodné sítě.
• Nepřetěžujte napájecí panely a prodlužovací kabely. Přetížení může vést k požáru nebo k zásahu elektrickým proudem.
• Vyhýbejte se extrémně prašnému prostředí, změnám teploty a vlhkosti. Monitor neumistuje do prostor, kde hrozí navlhnutí/postříkání. Monitor umístěte na stabilní povrch.
• Za bouřky nebo pokud nebude dlouho používán, odpojte produkt od elektrorozvodné sítě. Tím se zabrání poškození monitoru při přepětích v síti.
• Zabraňte vniknutí předmětů a kapalin do otvorů/výřezů na krytu monitoru.
  • V zájmu dobré funkce připojujte monitor jen k počítačům se schválením UL vybaveným správně konfigurovanou zásuvkou označenou 100 až 240 V AC.
• Používaná elektrická zásuvka se musí nacházet v blízkosti zařízení a musí být snadno přístupná.
• V případě technických potíží s monitorem kontaktujte kvalifikovaného servisního technika nebo prodejce.
• Před připojením zástrčky k elektrické zásuvce připojte uzemnění. Před odpojením zástrčky z elektrické zásuvky nezapomeňte odpojit uzemnění.

VAROVÁNÍ

Používáním jiných než určených extraaurálních nebo intraaurálních sluchátek může dojít ke ztrátě sluchu způsobené nadměrným hlukem.

Péče a údržba

• Před zvednutím nebo přemístěním monitoru je lepší odpojit signálový a napájecí kabel. Při zvedání monitoru dodržujte postupy správného zvedání. Při zvedání nebo prénášení držte monitor za okraje. Nezvedejte monitor za stojan nebo kabel.
• Čištění. Vypněte monitor a odpojte napájecí kabel. Povrch monitoru čistěte hadříkem, který nedře a nepouští vlákna. Odolné skvrny lze odstranit hadříkem navlhčeným v jemném čistícím prostředku.
• Nepoužívejte čistící prostředek s obsahem alkoholu nebo acetonu. Použijte čistící prostředek určený na LCD monitory. Nestříkejte čistící prostředek přímo na povrch displeje, hrozí vniknutí do monitoru a úraz elektrickým proudem.

Následující symptomy jsou normální, nejde o závadu:

• Displej může na začátku používání blikat, jde o vlastnost zářivkového podsvícení. Vypnutím a zapnutím vypínače blikání odstraníte.
• V závislosti na pozadí pracovní plochy se může mírně odlišovat jas různých částí displeje.
• Pokud zobrazujete stejný obraz několik hodin, může se do displeje „vypálit“ a přetrvávat. Displej se postupně, ale pomalu „vzpamatuje“, nebo jej na několik hodin vypněte.
• Pokud je displej černý nebo bliká nebo vůbec nefunguje, obratte se na servis nebo prodejce se žádostí o opravu. Nepokoušejte se jej opravovat sami!

Konvence použité v této příručce

VAROVÁNÍ: Informace ohledně prevence úrazů při akcích prováděných uživatelem.

POZOR: Informace ohledně prevence poškození součásti při akcích prováděných uživatelem.

DŮLEŽITÉ: Pokyny, které MUSÍTE přesně dodržet.

POZNÁMKA: Další informace a tipy pomáhající při činnosti.

Kde najdete další informace

Další informace a aktualizace produktu a softwaru jsou dostupné z níže uvedených zdrojů.

1. Web ASUS

Celosvětový web ASUS nabízí aktualizované informace o hardwaru a softwaru ASUS. Viz http://www.asus.com

2. Volitelná dokumentace

S produktem může být dodávána volitelná dokumentace, poskytovaná prodejcem. Tyto dokumenty nejsou standardní součástí balení.

Sběrné služby

Programy pro recyklaci a sběr použitých produktů společnosti ASUS vycházejí z našeho závazku dodržování nejvyšších standardů pro ochranu našeho životního prostředí. Věříme, že poskytováním těchto řešení našim zákazníkům umožníme odpovědně recyklovat naše produkty, baterie a další součásti a také obalové materiály. Podrobné informace o recyklaci v různých regionech najdete na adrese http://csr.asus.com/english/Takeback.htm.

1.1 Vítejte!

Děkujeme, že jste zakoupili LCD monitor ASUS!

Nejnovější širokoúhlý LCD monitor firmy ASUS poskytuje čistší, širší a jasnější zobrazení a navíc řadu funkcí zlepšujících váš zážitek z obrazu.

Díky bohaté nabídce funkcí si můžete vychutnat pohodlí a krásné zobrazení, kterým se tento monitor vyznačuje!

1.2 Obsah balení

Překontrolujte, zda jste obdrželi všechny součásti:

√ LCD monitor
√ Stojan/základna
√ Stručná příručka
√ Záruční list
√ 1x Kabel USB Type-C (volitelně)
√ 1x napájecí kabel
√ 1x kabel HDMI (volitelně)
√ 1x kabel DP (volitelně)
√ Hlášení o testu kalibrace barev
√ Uvítací karta ProArt

- V případě, že některá z výše uvedených součástí chybí nebo je poškozena, okamžitě kontaktujte prodejce.

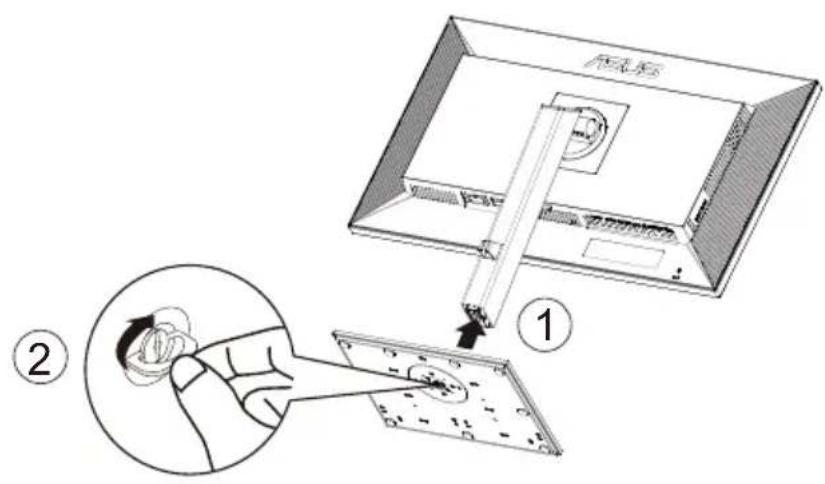

1.3 Sestavení monitoru

Pokyny pro sestavení monitoru:

1. Zorientujte otvor pro šroubek na rameni s dodaným šroubkem na základně. Potom zasuňte základnu do ramene.

2. Připevněte základnu k ramenu utažením dodaného šroubku.

*Velikost šroubu pro základnu: M6 x 17 mm

1.4 Připojení kabelů

1.4.1 Zadní strana LCD monitoru

1. Port AC-IN
2. Hlavní vypínač
3. Port HDMI1
4. Port HDMI2
5. Vstupní port DP
6. USB 3.2 Gen 1 Type-C
7. Port výstupu pro sluchátka
8. USB 3.2 Gen 1 Type-A
9. USB 3.2 Gen 1 Type-A
10. USB 3.2 Gen 1 Type-A
11. USB 3.2 Gen 1 Type-A

Tento monitor je kompatibilní se super rychlým rozhraním USB 3.2 Gen 1 (5 Gb/s). Port poskytuje maximálně 65W napájení s výstupem 5 V / 3 A, 9 V / 3 A, 12 V / 3 A, 15 V / 3 A a 20 V / 3,25 A. Při připojení kabelu USB Type-C lze použít zdroj DisplayPort, poskytovat napájení a využít porty USB Type-A (pro připojení zařízení) na monitoru. Při připojení kabelu USB Type-C na Type-A lze využít pouze porty USB Type-A (pro připojení zařízení) na monitoru.

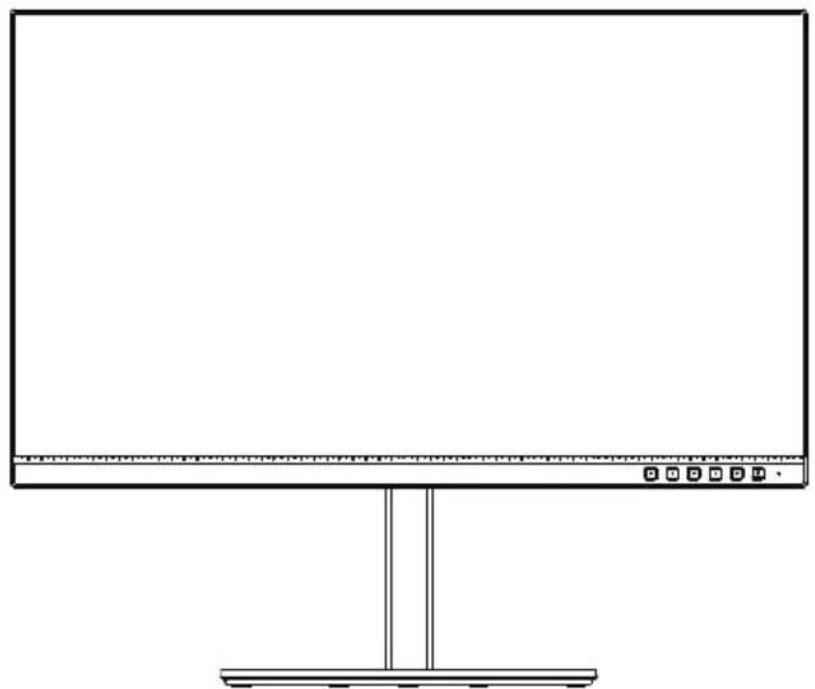

1.5 Představení monitoru

1.5.1 Používání ovládacího tlačítka

Nastavte obraz pomocí ovládacího tlačítka na spodní části monitoru.

1. Tlačitko/kontrolka napájení:

2. Zapnutí/vypnutí monitoru.
   • Význam barev kontrolky napájení je v následující tabulce.

Stav Popis
Bílá ZAPNUTO
Oranžová Režim připravenosti
VYPNUTO VYPNUTO

1. Tlacitko Menu

2. Stisknutím tohoto tlačítka zobrazíte nabídku OSD, když nabídka není zobrazená.

3. Otevření nabídky OSD.

4. Dlouhým stisknutím na 5 sekund lze zapnout nebo vypnout funkci zámek kláves.

5. Tlačítko Zavřít:

6. Stisknutím tohoto tlačítka zobrazíte nabídku OSD, když nabídka není zobrazená.

7. Ukončí nabídku OSD.

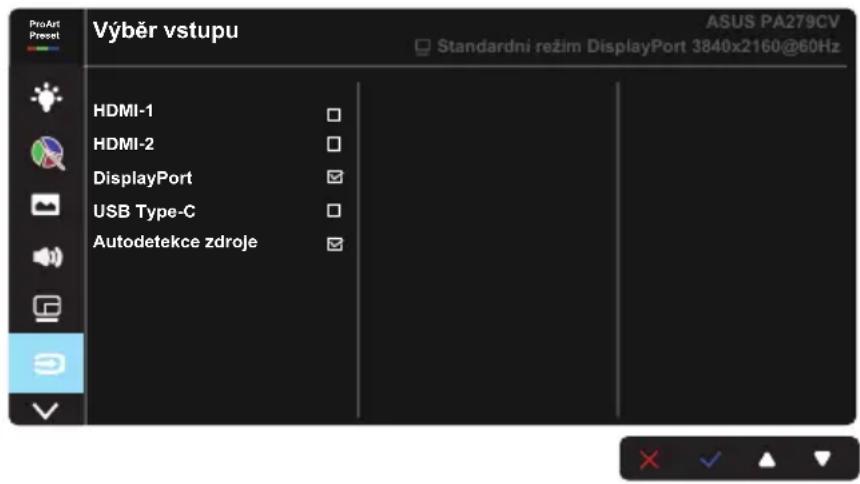

8. Tlačitko Výběr vstupu

- Pomocí tohoto tlačítka lze vybrat možnost HDMI-1, HDMI-2, DisplayPort, USB Type-C a aktivovat/deaktivovat Autodetekce zdroje vstupního signálu.

5. Zástupce 1:

• Stisknutím tohoto tlačítka zobrazíte nabídku OSD, když nabídka není zobrazená.
  • Výchozí: Tlačítko Jas
• Chcete-li změnit funkci klávesové zkratky, přejděte do nabídky Zástupce > Zástupce 1.

6. Zásupce 2:

• Stisknutím tohoto tlačítka zobrazíte nabídku OSD, když nabídka není zobrazená.
  • Výchozí: Zástupce Filtr Modrého Světla
• Chcete-li změnit funkci klávesové zkratky, přejděte do nabídky Zástupce > Zástupce 2.

2.1 Nastavení monitoru

• V zájmu optimálního pozorování doporučujeme podívat se tak, abyste viděli celou plochu monitoru, a pak nastavit sklon, který vám nejvíc vyhovuje.
• Při nastavování sklonu držte stojan, aby monitor nespadl.
• Sklon monitoru můžete nastavit v rozmezí -5° až +35° a také je možné natočení 45° ve směru vlevo/vpravo.

2.2 Odpojení ramena/stojanu (pro držák na stěnu VESA)

Odnímatelný stojan monitoru je speciálně navržen pro upevnění na stěnu VESA.

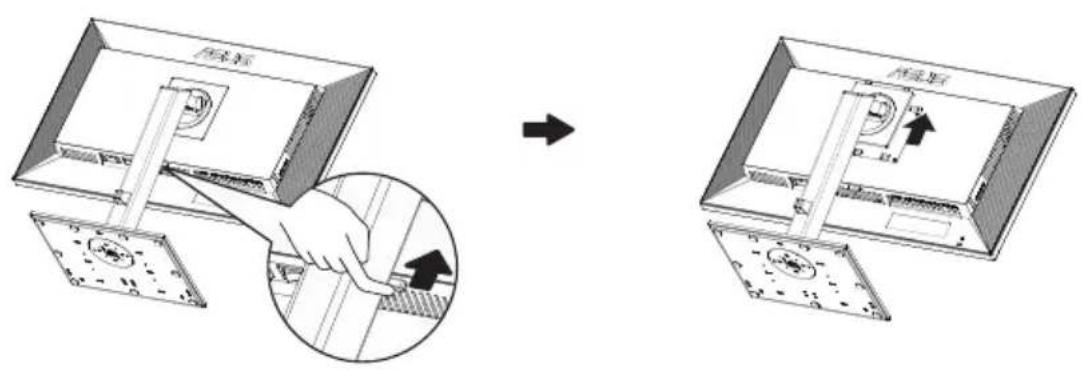

Odpojení ramena/stojanu

1. Odpojte napájecí a signálové kabely. Opatrně položte monitor obrazovkou dolů na polystyrenový obal monitoru.
2. Stiskněte tlačítko pro rychlé uvolnění na zadním krytu.
3. Odpojte stojan (rameno a základnu) od monitoru.

• Sada pro montáž na stěnu VESA (100 x 100 mm) se prodává zvlášť.
• Používejte jen držáky na stěnu se schválením UL a minimální zatížitelností 28,8 kg (velikost šroubu: M4 x 10 mm).

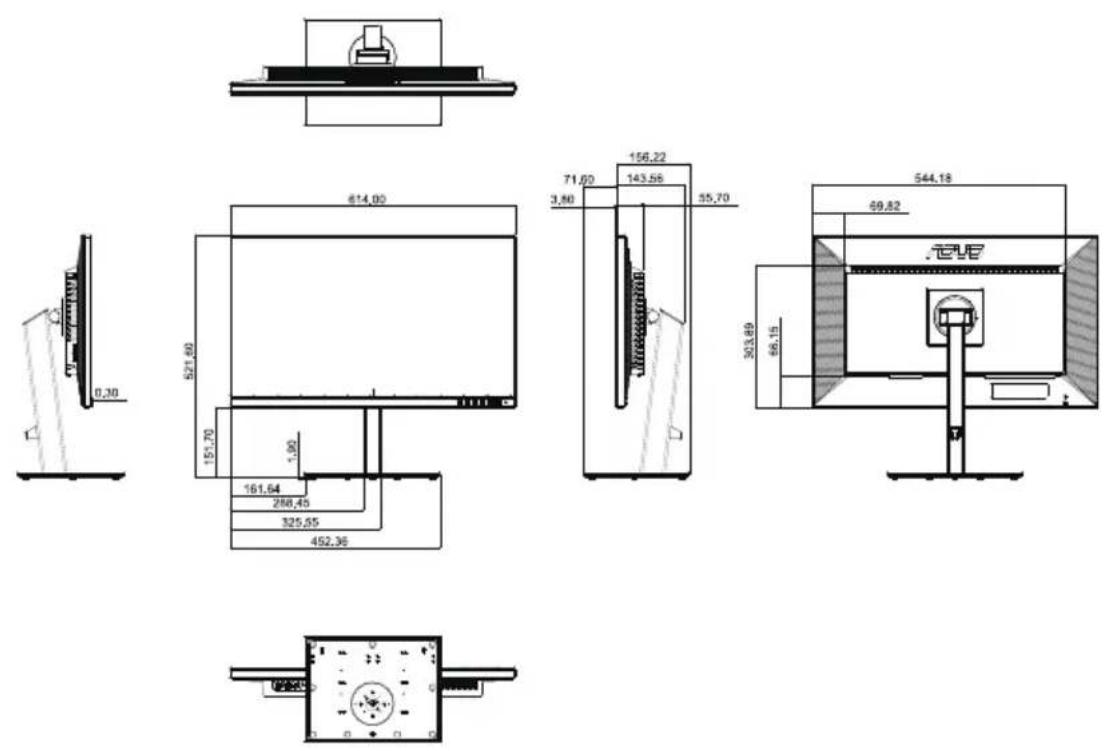

2.3 Vnější rozměry

Jednotka: mm

3.1 Nabídka OSD (On-Screen Display)

3.1.1 Změna konfigurace

1. Stisknutím libovolného tlačítka (kromě tlačítka napájení) zobrazte nabídku OSD.
2. Stisknutím tlačítka (Menu) otevřete nabídku OSD.
3. Mezi funkemi můžete procházet stisknutím tlačítek uvedených na obrazovce. Označte požadovanou funkci a stisknutím ji aktivujte. Pokud má vybraná funkce podnabídku, dalším stisknutím ▼ a ▲ můžete procházet mezi funkemi podnabídky. Označte požadovanou funkci podnabídky a stisknutím ji aktivujte.
4. Stiskem ▼ a ▲ změňte nastavení vybrané funkce.
5. Nabídku OSD ukončíte a nastavení uložíte opakovaným stisknutím nebo dokud nabídka OSD nezmizí. Další funkce můžete upravit zopakováním kroků 1–4.

3.1.2 Představení funkcí OSD

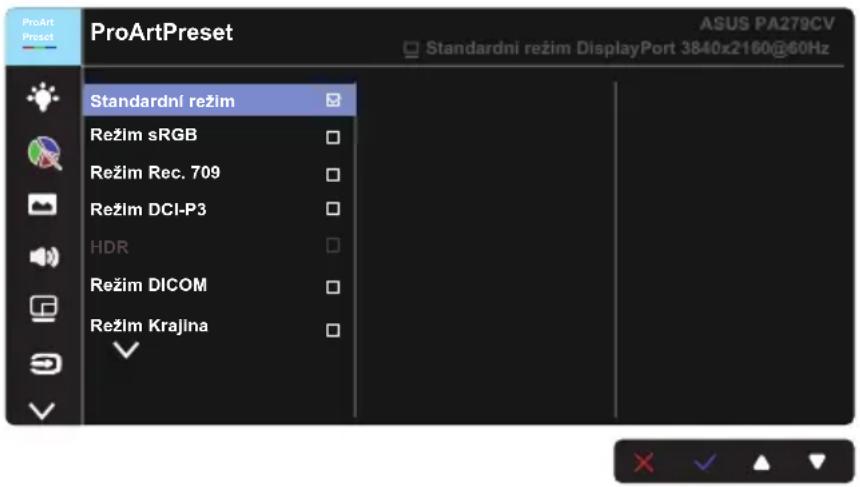

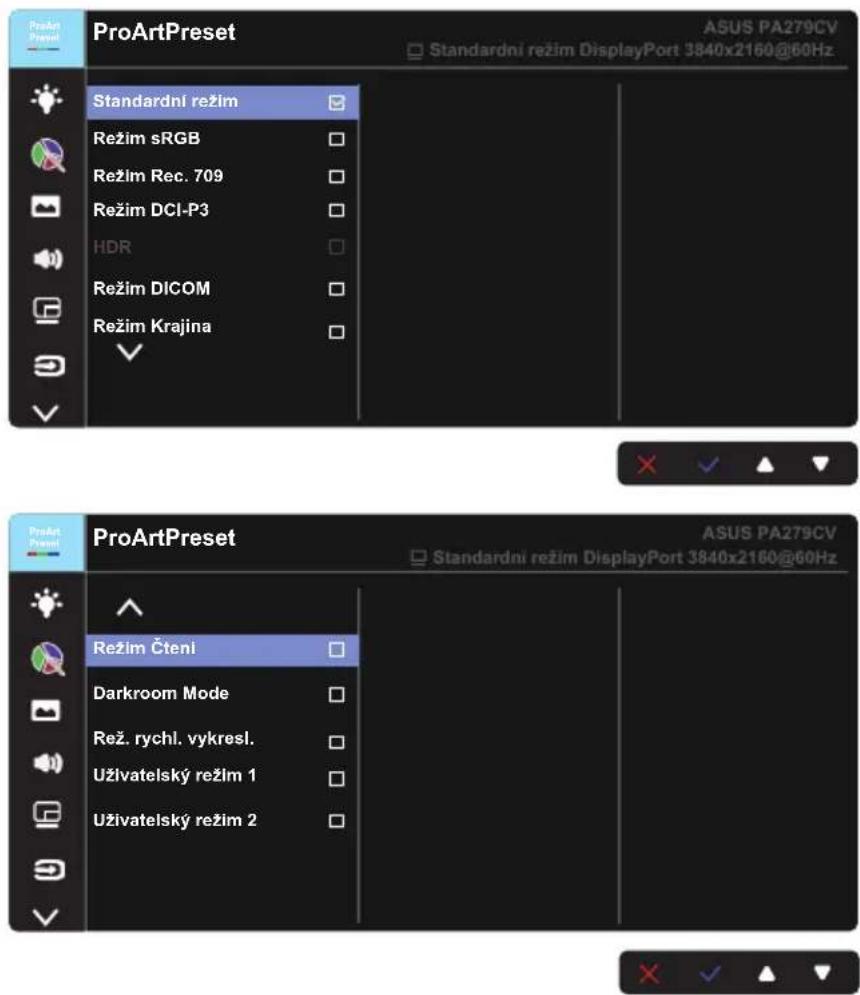

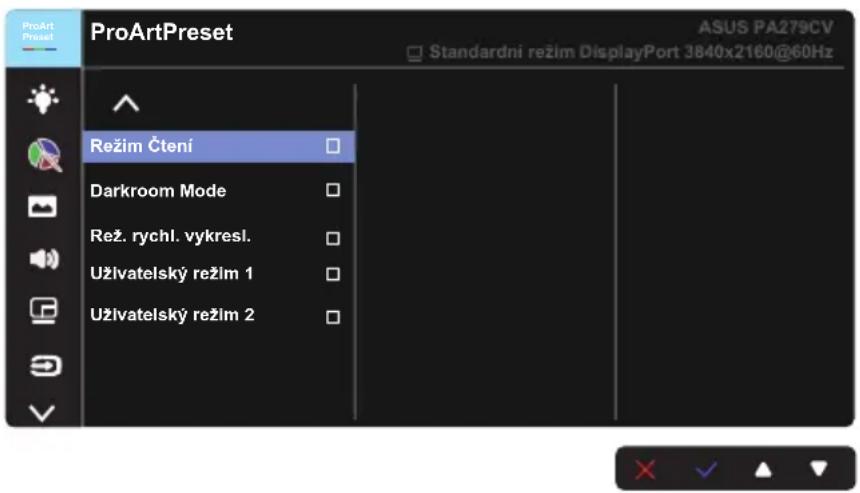

1. ProArtPreset

Tato funkce obsahuje dvanáct vnořených funkcí, které můžete vybrat dle potřeby.

• Standardní režim: Nejlepší volba pro úpravu dokumentů.
• Režim sRGB: Kompatibilní s barevným prostorem sRGB. Režim sRGB je nejlepší volba pro úpravu dokumentů.
• Režim Rec. 709: Kompatibilní s barevným prostorem Rec. 709.
• Režim DCI-P3: Kompatibilní s barevným prostorem DCI-P3.
• HDR: High Dynamic Range (Vysoký dynamický rozsah). Obsahuje tři režimy HDR (PQ Optimized, PQ 350 a PQ Basic).
• Režim DICOM: Kompatibilní s barevným prostorem DICOM.
• Režim Krajina: Nejlepší volba pro zobrazení fotografií krajiny.
• Režim Čtení: Nejlepší volba pro čtení knih.
• Darkroom Mode: Toto je nejlepší volba pro slabě osvětlené prostředí.

- Rež. rychl. vykresl.: Simuluje zobrazení s vysokou obnovovací frekvencí pro různé frekvence podsvícení.

Rež. rychl. vykresl. lze aktivovat jen při 60 Hz.

Chcete-li aktivovat tuto funkci, musíte provést toto: vypnout funkci Adaptive-Sync. Při používání této funkce nelze upravit jas a ASCR.

• Uživatelský režim 1: Umožnuje upravit barvy v pokročilém nastavení.
• Uživatelský režim 2: Umožňuje upravit barvy v pokročilém nastavení.

• ASCR nelze konfigurovat ve Standardní režim, režimu rychlého vykreslování a režimech sRGB, Rec.709, DCI-P3, HDR a DICOM.
• Gamma nelze konfigurovat v režimech sRGB, DCI-P3, HDR, DICOM a režimu Krajina.
• V Režim sRGB nelze konfigurovat teplotu barev, jas, kontrast, sytost, odstín, ProArt Palette / Barva a úroveň černé.

Barevný systém	Standardní režim	Rezim sRGB	Režim Rec. 709	Rezim DCI-P3	HDR Režim DICOM	Rezim Krajina	Rezim Čtení	Darkroom Mode	Rež, rychl. vykresl.	Uživatelsky režim 1	Uživatelsky režim 2
Teplota barev V	V V (*1) - V	*2 V - V V	V V
Jas	V - V V		VV V V	V V V
Kontrast V V	V	/V V	VV V V
ASCR	----		-V V V - V	V
Ostrost	V	V	V	V	V	V	V	V	V	V	V
Sytost	V	-	V	V	-	V	V	-	V	V	V
Odztin	V	-	V	V	-	V	V	-	V	V	V
ProArt Palette / Barva	V - V V		V	VV V V
Uroveň černé	V	V	V	V	-	V	V	V	V	-	-
Gamma	V	-	V	-	-	-	-	V	V	V	V

V: lze nastavit

-: funkce není aktivní

(*1) Pouze 6500K a P3-Theater (výchozí)
(*2) Pouze 6500K (výchozí) a 9300K

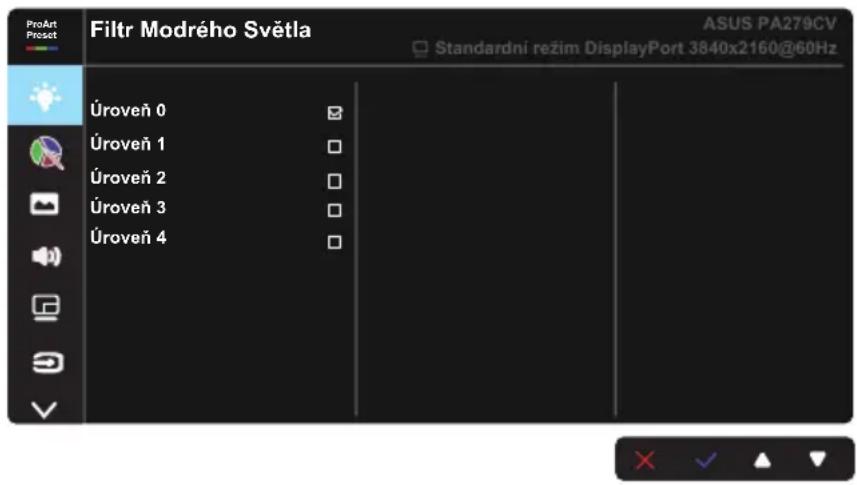

2. Filtr Modrého Světla

Upravte úroveň energie modrého světla vyzařovaného z podsvícení LED.

- Úroveň 0: Žádná změna

• Když je aktivován Filtr Modrého Světla, budou automaticky naimportována výchozí nastavení Standardní režim.
• Mezi Úroveň 1 a Úroveň 3 může funkci Jas konfigurovat uživatel.
• Úroveň 4 je optimalizované nastavení. Splňuje podmínky certifikátu TUV pro nízké vyzařování modrého světla. Funkci Jas nelze konfigurovat.

Pro uvolnění zatížení zraku dodržujte následující zásady:

• Během vícehodinového používání displeje musí uživatelé dělat přestávky. Doporučujeme provádět krátké přestávky (alespoň 5 minut) přibližně po každé 1 hodině souvislé práce. Častější kratší přestávky jsou účinnější, než jedna dlouhá.
• Aby se minimalizovala zátěž zraku a vysoušení vašich očí, musí uživatelé pravidelně uvolňovat zrak tím, že budou pravidelně zaostřovat na vzdálené objekty.
• Cvičení s očima může přispět k omezení únavy zraku. Tato cvičení často opakujte. Pokud zátěž zraku pokračuje, poradťe se s lékařem. Cvičení s očima: (1) Dívejte se opakovaně nahoru a dolů (2) Pomalu otáčejte očima (3) Pohybujte očima úhlopříčně.
• Modré světlo s vysokou energií může vést k zatěžování zraku a k věkem podmíněné makulární degeneraci (VPMD). Filtr Modrého Světla omezuje 70 % (max.) škodlivého modrého světla pro eliminaci syndromu počítačového vidění (CVS, Computer Vision Syndrome).

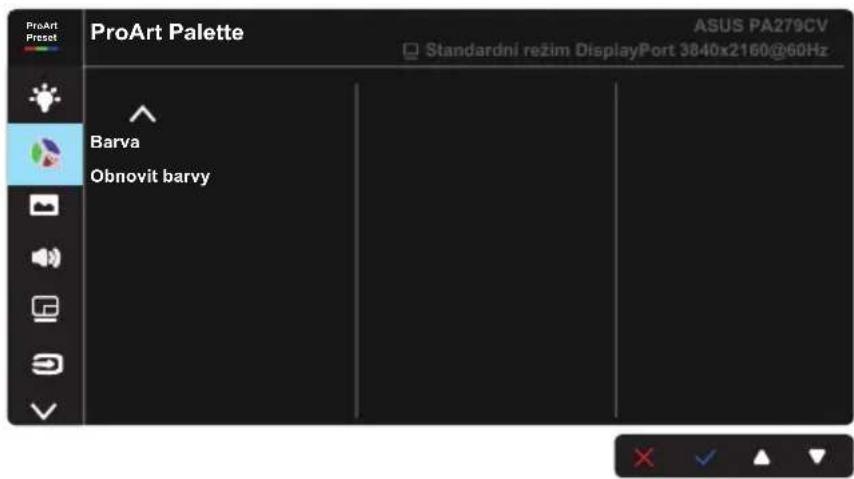

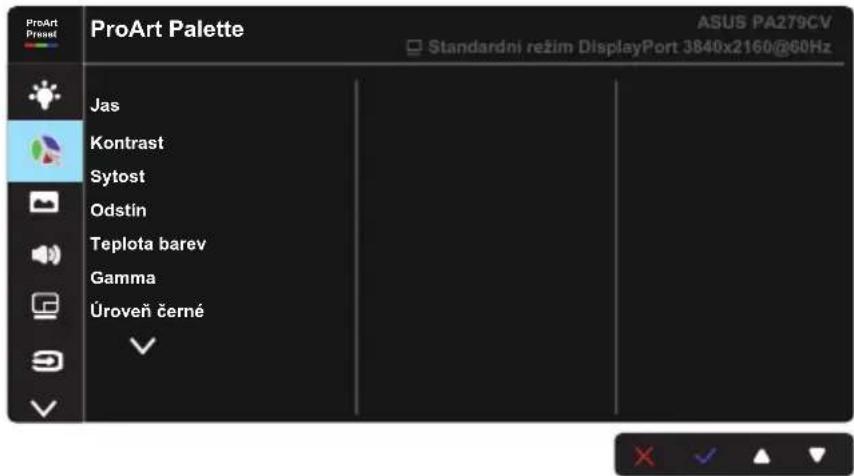

3. ProArtPalette

• Jas: Rozsah nastavení je 0 až 100.
- Kontrast: Rozsah nastavení je 0 až 100.
- Sytost: Rozsah nastavení je 0 až 100.
- Odstín: Posun barvy obrazu mezi zelenou a fialovou.
- Teplota barev: Obsahuje pět přednastavených barevných režimů 9300K, 6500K, 5500K, 5000K a P3-Theater.
• Gamma: Obsahuje pět režimů gamma: 1.8, 2.0, 2.2, 2.4, 2.6.
- Úroveň černé: Nastavení inicializované úrovně 1. signálu nejtmavší úrovně šedé.

- Barva:

* Nastavení Šestiosý odstín.
* Nastavení Šestiosá sytost.
* Nastavení zisku složek R, G, B.
* Nastavení posunu černé složek R, G, B.

Možnost P3-Theater je k dispozici pouze tehdy, když je vybrán režim DCI-P3.

- Obnovit barvy:

* Obnovit barvy aktuálního režimu:

Resetování barevných nastavení aktuálního barevného režimu na tovární nastavení.

* Obnovit barvy všech režimů:

Resetování barevných nastavení všech barevných režimů na tovární nastavení.

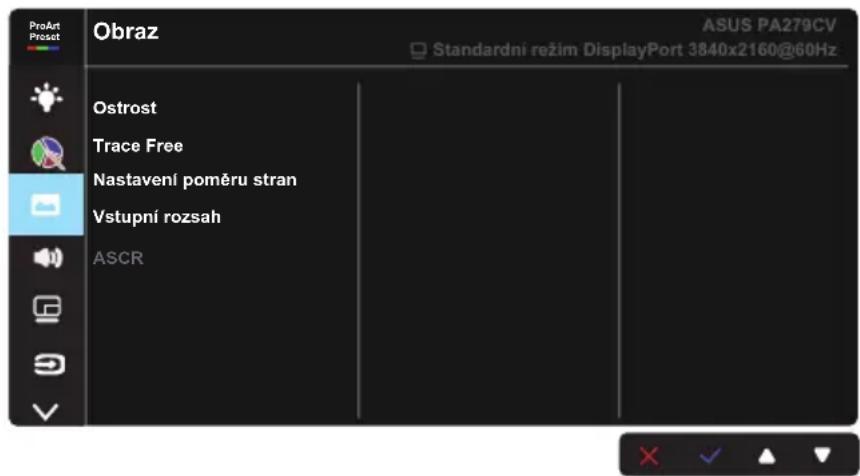

4. Obraz

Z této hlavní funkce lze upravit nastavení Ostrost, Trace Free, Nastavení poměru stran, Vstupní rozsah a ASCR.

• Ostrost: Slouží k nastavení ostrosti obrazu. Rozsah nastavení je 0 až 100.
• Trace Free: Možnost zrychlení odezvy funkce Over Drive. Rozsah nastavení je 0 (pomalejší) až 100 (rychlejší).
• Nastavení poměru stran: Slouží k nastavení poměru stran Celá, 4:3, 1:1 nebo OverScan.

Možnost 4:3 je k dispozici pouze pro vstupní zdroj formátu 4:3. Funkce OverScan je k dispozici pouze pro vstupní zdroj HDMI.

• Vstupní rozsah: Nastavení vstupního rozsahu na Auto, Celá a Limited 16–235.
• ASCR: Volbou ZAPNUTO nebo VYPNUTO zapnete nebo vypnete dynamický kontrastní poměr.

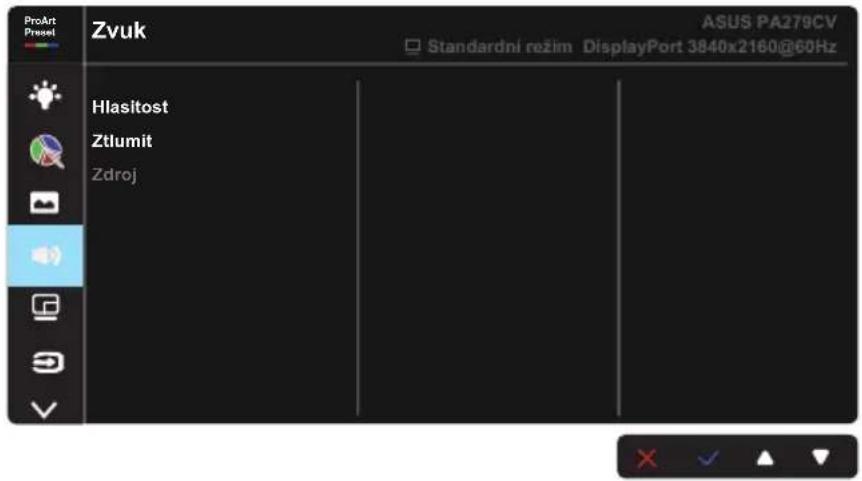

5. Zvuk

Z této hlavní funkce lze nastavit položky Hlasitost, Ztlumit a Zdroj.

• Hlasitost: Nastavení výstupní hlasitosti.
• Ztlumit: Zapnutí nebo vypnutí ztlumení zvuku.
- Zdroj: nastavení toho, ze kterého zdroje bude monitor reprodukovat zvuk.

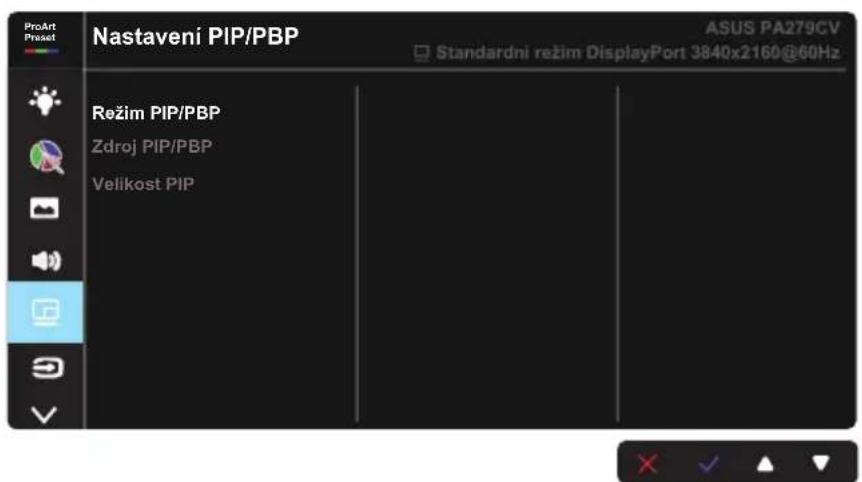

6. Nastavení PIP/PBP

Nastavení PIP/PBP umožňuje otevřít menší okno(a) s obrazem z libovolného zdroje video.

• Režim PIP/PBP: Vyberte PIP, PBP nebo funkci vypněte.
• Zdroj PIP/PBP: Slouží k výběru vstupního zdroje obrazu z možností „HDMI-1“, „HDMI-2“, „DisplayPort“ nebo „USB Type-C“.
• Velikost PIP: Slouží k nastavení velikosti okna PIP „Malý“, „Střední“ nebo „Velký“.

- Hlavní a vedlejší zdroj jsou k dispozici dle následující tabulky.

		Zdroj dílčího okna
		HDMI-1 H	DMI-2 Display	Port USB Type-C
Hlavní zdroj	HDMI-1 -- OK OK
	HDMI-2 -- OK OK
	DisplayPort	OK	OK	-	-
	USB Type-C	OK	OK	-	-

7. Výběr vstupu

Vyberte pro vstupní zdroj možnost HDMI-1, HDMI-2, DisplayPort nebo USB Type-C. Aktivujte/deaktivujte Autodetekce zdroje vstupního signálu.

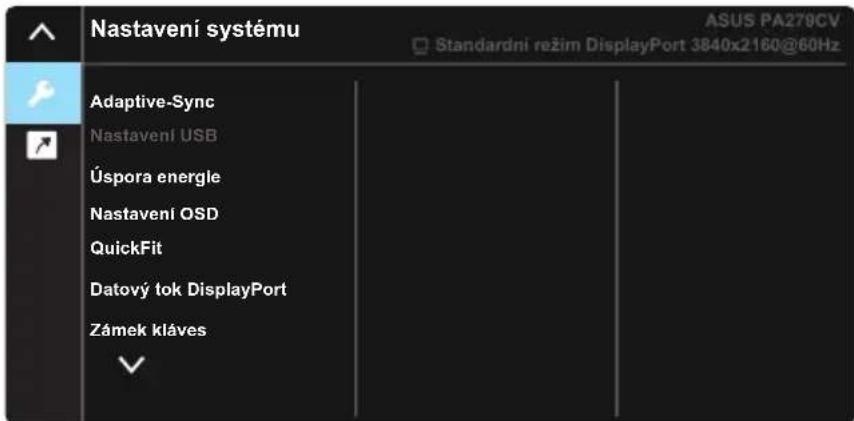

8. Nastavení systému

- Adaptive-Sync: Umožňuje grafickému zdroji, který podporuje technologii Adaptive-Sync, dynamicky upravovat obnovovací frekvenci monitoru na základě snímkové frekvence typického obsahu. To přináší energetickou úsporu a obraz téměř bez zadrhávání a s nízkou latencí.

1. *Informace o podporovaných grafických kartách, minimálních požadavcích na PC a ovladače získáte od výrobců grafických karet.

2. Chcete-li aktivovat tuto funkci, musíte provést toto: nastavit Datový tok DisplayPort na DisplayPort 1.2, vypnout Rež. rychl. vykresl..

- Nastavení USB: Konfigurace nastavení portu USB Type C. Nastavení USB má vliv na výstupní rozlišení pouze tehdy, když je zdroj připojen k portu USB Type C. Vzhledem k technologickým rozdílům mezi rozhraními USB 2.0 a USB 3.2 Gen 1 se maximální propustnost dat (šířka pásma a jiné související vlastnosti) různí, a proto je ovlivněno maximální výstupní rozlišení.

* USB 3.2 Gen 1: Přenosová rychlost dat dle specifikace 3.2 Gen 1 na portu USB Type C je vhodná maximálně pro rozlišení 4K2K při 30 Hz.

* USB 2.0: Přenosová rychlost dat dle specifikace 2.0 na portu USB Type C je vhodná maximálně pro rozlišení 4K2K při 60 Hz.

- Při použití kabelu USB Type C na A bude zachována přenosová rychlost dat USB 3.2 Gen 1.

- Nastavení USB nemá vliv na rozlišení, když je zdroj připojen k portu DisplayPort nebo HDMI.

• Úspora energie: Vyberte normální úroveň, pokud chcete v úsporném režimu zapnout napájení rozbočovače. Vyberte hlubokou úroveň, pokud chcete v úsporném režimu vypnout napájení rozbočovače.
• Nastavení OSD: Slouží k úpravám nastavení Časový interval OSD, DDC/CI a Prühlednost obrazovky OSD.
• QuickFit: Umožňuje uživatelům zobrazit náhled dokumentu nebo rozvržení fotografií přímo na obrazovce bez zkušebního tisku.

* Ruler: Tento vzor zobrazí nahoře a vlevo fyzické pravítko. Stisknutím tlačitka Vrátit na více než 3 sekundy můžete přepnout mezi metrickými a imperiálními jednotkami.

* Alignment: Usnadňuje grafikům i běžným uživatelům uspořádání prvků na jedné stránce, aby se dosáhlo konzistentního vzhledu a dojmu.

Alignment Grid

* A4: Umožňuje uživatelům zobrazit dokumenty ve skutečné velikosti na obrazovce.

* B5: Umožňuje uživatelům zobrazit dokumenty ve skutečné velikosti na obrazovce.

• Datový tok DisplayPort: Pokud vaše grafická karta není kompatibilní s verzí DP 1.1, vyberte nastavení DP 1.1.
• Zámek kláves: Slouží k deaktivaci funkcí všech tlačítek. Stisknutím a podržením tlačítka dolů déle než pět sekund deaktivujte funkci zámku tlačítek.

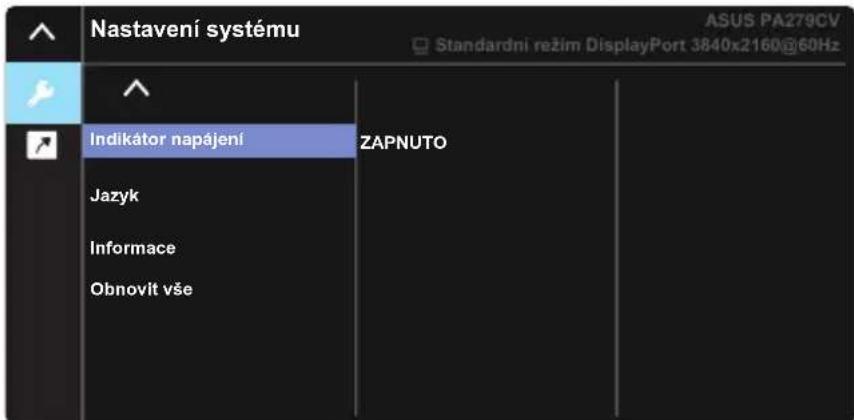

• Indikátor napájení: Zapnutí/vypnutí indikátoru napájení.
• jazyk: Výběr jazyka OSD. K výběru jsou následující možnosti: angličtina, francouzština, němčina, španělština, italština, holandština, ruština, polština, čeština, chorvatština, mad'arština, rumunština, portugalština, turečtina, zjednodušená čínština, tradiční čínština, japonština, korejština, perština, thajština, indonéština.
• Informace: Zobrazení informací o monitoru.
• Obnovit vše: Výběrem „Ano“ obnovíte výchozí tovární hodnoty všech nastavení.

9. Zástupce

Výběrem této volby můžete nastavit dvě tlačítka zástupců. Jako zástupce může uživatel vybrat a nastavit možnosti Filtr Modrého Světla, Jas, Kontrast, Nastavení PIP/PBP, Teplota barev, Hlasitost, Režim sRGB, Režim Rec. 709, Režim DICOM, Uživatelský režim 1 a Uživatelský režim 2.

3.2 Specifikace

Model PA279CV
Velikost panelu Širokoúhlý 27" (6847cm)
Max. rozlišení 3840x2160 při 60 Hz
Jas (typ.) 350 cd/m	2
Intrinsický kontrastní poměr (typ.)	1000:1
Pozorovací úhel (kontrast=10) 178° (V) / 178° (H)
Zobrazované barvy 1,07 miliardy
Sytost barev 100% sRGB
Doba odezvy 5 ms (od šedé k šedé)
Satelitní reproduktory 2W x 2 stereo
Sluchátkový výstup	Ano
Zvuk z HDMI Ano
Vstup HDMI Ano
Vstup DisplayPort Ano
USB port	Připojení k počítači x 1, připojení zařízení x 4
Přikon v zapnutém stavu (max.) < 32 W* dle normy Energy Star 8.0
Barvy skříně	Černá
Režim úspory energie	< 0,5 W
Režim vypnutí < 0,5 W
Sklon	-5° ~ +35°
Fyz. rozměry (ŠxVxH)	614 x 523,5 x 227,82 mm (v nejvyšší poloze)
	614 x 373,5 x 227,82 mm (v nejnižší poloze)
Fyz. Rozměry bez stojánku (Š x V x H) (pro držák na stěnu VESA)	614 x 369,9 x 59,5 mm
Rozměry krabice (ŠxVxH)	680 x 161 x 516 mm
Čistá hmotnost (odhad)	8,6 kg (čistá), 5,7 kg (bez stojanu)
Celková hmotnost (odhad)	11,2 kg
Jmenovité napětí	100~240 Vstř (zabudovaný)
Provozní teplota	0~40°

3.3 Řešení potíží (FAQ)

Problém Možné řešení
LED kontrolka napájení nesvítí	Stisknutím tlačítka ověřte, zda je monitor zapnutý.Zkontrolujte, zda je dobře zapojen napájecí kabel mezi monitor a zásuvku elektrické sítě.Zkontrolujte funkci indikátoru napájení v hlavní nabídce OSD. Výběrem „ZAPNUTO“ zapnete indikátor LED napájení.
Kontrolka napájení svítí oranžově a není zobrazován obraz	Ověřte, zda je monitor a počítač zapnutý.Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Připojte počítač k jinému monitoru a ověřte tak, že správně funguje.Zajistěte, aby nastavení Výběr vstupu odpovídalo platnému signálu.Zapnutím automatické detekce zdroje zajistíte detekci na všech vstupních portech.
Obraz je příliš tmavý nebo světlý • Nastavte kontrast a jas v nabídce OSD.
Obraz se třese nebo je zvlněný • Zkontrolujte, zda je dobře zapojen signálový kabel mezi monitorem a počítačem.Přesuňte elektrická zařízení, která mohou způsobit rušení, dále od monitoru.
Obraz má barevné vady (bílá barva není bílá)	Zkontrolujte signálový kabel a také, zda nejsou žádné vývody ohnuty.Vyberte volbu Reset v nabídce OSD.Upravte nastavení barev Č/Z/M nebo vyberte volbu Teplota barev v nabídce OSD.
Zvuk chybí nebo je tichý • Upravte nastavení hlasitosti na monitoru i počítači.Zkontroluje, že je správně instalován a aktivován ovladač zvukové karty počítače.

3.4 Seznam podporovaných časování

Seznam frekvencí PC vstupu HDMI/DP

Seznam časování DisplayPort HDMI1 HDMI2
640 x 480 při 60 Hz V V V
800 x 600 při 56Hz V V V
800 x 600 při 60 Hz V V V
1024 x 768 při 60 Hz V V V
1280 x 720 při 60 Hz V V V
1280 x 960 při 60 Hz V V V
1280 x 1024 při 60 Hz V V V
1440 x 900 při 60 Hz V V V
1680 x 1050 při 60 Hz V V V
1920 x 1080 při 60 Hz V V V
1920 x 2160 při 60 Hz V V V
2560 x 1440 při 60 Hz V V V
3840 x 2160 při 30Hz V V V
3840 x 2160 při 60 Hz V (výchozí) V (výchozí) V (výchozí)

Časování obrazu

Seznam časování DisplayPort	HDMI1 HDMI2
640 x 480P při 59,94/60 Hz V V V
720 x 480P při 59,94/60 Hz V V V
720 x 576P při 50 Hz	V V V
1280 x 720P při 50 Hz	V V		V
1280 x 720P při 59,94/60 Hz V V V
1440 x 480P při 59,94/60 Hz V V V
1440 x 576P při 50 Hz	V V V
1920 x 1080P při 50 Hz	V V V
1920 x 1080P při 59,94/60 Hz	V V V
3840 x 2160 při 24Hz		V V
3840 x 2160 při 25Hz		V V
3840 x 2160 při 30Hz		V V
3840 x 2160 při 50Hz	V V V
3840 x 2160 při 60Hz	V V V

* Režimy neuvedené výše v tabulce nemusí být podporovány. V zájmu optimálního rozlišení doporučujeme vybrat některý z režimů uvedených v tabulce.
