NÁVOD K OBSLUZE 224G5DSD PHILIPS

CS Uživatelská příručka 1

Péče o zákazníky a záruka 30

Odstraňování problémů a časté dotazy 35

Obsah

1. Důležité .... 1

1.1 Bezpečnostní opatření a údržba......1
1.2 Vysvětlení zápisu....2
1.3 Likvidace produktu a obalového materiálu....3
1.4 Důležité bezpečnostní pokyny .....4

2. Nastavení monitoru....5

2.1 Instalace....5
2.2 Ovládání monitoru....6

3. Optimalizace Obrazu......10

3.1 SmartImage Lite....10
3.2 SmartContrast....11
3.3 Philips SmartControl Lite....11

4. Sledování 3D s použitím softwaru TriDef 3D .....18

4.1 Požadavky na počítač 18

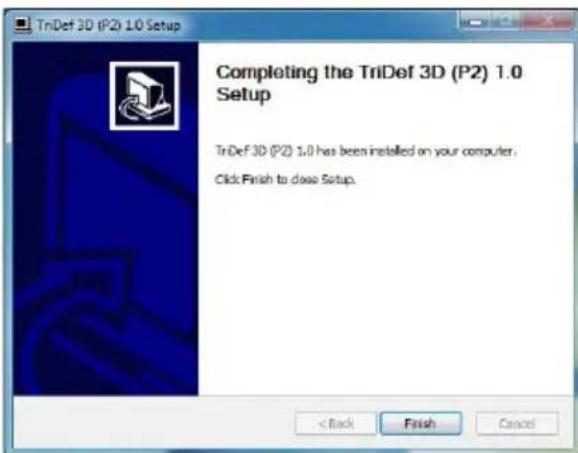

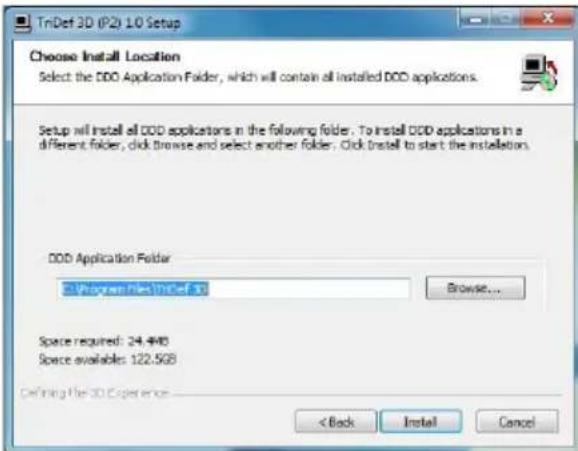

4.2 Instalační příručka k softwaru TriDef 3D ....18

5. Technické údaje....20

5.1 Režimy rozlišení a předvoleb......22

6. Rízení spotřeby....23

7. Informace o regulaci....24

8. Péče o zákazníky a záruka....30

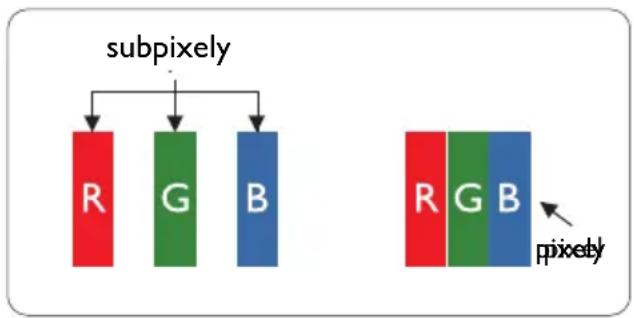

8.1 Postup při vadných pixelech plochého panelu společnosti Philips....30
8.2 Péče o zákazníky & záruka......32

9. Odstraňování problémů a časté dotazy....35

9.1 Odstraňování problémů......35
9.2 SmartControl Lite – časté dotazy .....36
9.3 Obecné časté dotazy....37

1. Důležité

Tato elektronická uživatelská příručka je určena pro každého uživatele tohoto monitoru Philips. Před používáním monitoru si přečtěte tuto uživatelskou příručku. Obsahuje důležité informace a poznámky k používání vašeho monitoru.

Záruka Philips je platná, pokud je výrobek používán pro navrženou potřebu v souladu s návodem a po přiložení originálu faktury nebo pokladním dokladem, označujícím datum nákupu, jméno prodejce a modelové a výrobní číslo výrobku.

1.1 Bezpečnostní opatření a údržba

Varování

Použití kontrol, úprav nebo postupů jiným způsobem než je stanoveno v této dokumentaci může vést k ohrožení šokem, elektrickým a/nebo mechanickým rizikům.

Přečtěte si a dodržujte tyto instrukce při zapojování a používání vašeho PC monitoru.

Používání

• Nevystavujte monitor přímému slunečnímu záření, velmi silným jasným světlům a udržujte jej mimo dosah jiných zdrojů tepla. Dlouhé vystavení tomuto typu prostředí může mít za následek změnu barev a poškození monitoru.
• Odstraňte veškeré předměty, které by mohly spadnout do větracích otvorů nebo zabránit dostatečnému chlazení elektroniky monitoru.
• Nezakrývejte větrací otvory ve skřínce.
• Umístěte monitor na takové místo, ze kterého bude elektrická zástrčka a zásuvka snadno přístupná.

• Jestliže jste vypnuli monitor odpojením napájecího kabelu nebo kabelu napájecího adaptéru, před připojením kabelu počkejte 6 sekund, aby monitor fungoval normálně.

• Vždy používejte napájecí kabel schválený společností Philips. Pokud napájecí kabel chybí, obrat'te se na nejbližší servisní středisko. (Viz informace o střediscích zákaznické péče)

• Během používání nevystavujte monitor nadměrným otrěsům nebo nárazům.
• Při používání nebo přemíst'ování do monitoru nekopejte a zabraňte případnému pádu.

Údržba

- Aby byl monitor chráněn před možným poškozením, nevyvíjejte na panel LCD nadměrný tlak. Při přemíst'ování zvedejte monitor za rám; při zvedání monitoru nesahejte rukou nebo prsty na panel LCD.

- Nebudete-li monitor delší dobu používat, odpojte jej ze zásuvky.

- Před očištěním mírně navlhčeným hadříkem monitor odpojte ze zásuvky. Je-li vypnuté napájení, lze obrazovku otrít suchým hadříkem. K čištění monitoru nikdy nepoužívejte organická rozpouštědla, jako například alkohol nebo čističe s obsahem čpavku.

- Zabraňte nebezpečí úrazu elektrickým proudem nebo trvalého poškození monitoru a chraňte monitor před prachem, deštěm, vodou nebo nadměrně vlhkým prostředím.

- Pokud dojde k namočení monitoru, co nejdříve jej osušte suchým hadříkem.

- Vnikne-li do monitoru cizí látka nebo voda, ihned vypněte napájení a odpojte napájecí kabel. Odstraňte cizí látku nebo vodu z monitoru a odešlete jej do servisního střediska.

- Monitor neskladujte ani nepoužívejte na místech vystavených teplu, přímému slunečnímu záření nebo extrémním teplotám.

- Chcete-li zachovat optimální výkonnost monitoru a prodloužit jeho životnost, používejte jej na místě, které splňuje následující rozsahy teplot a vlhkosti.

1. Duležité

• Teplota: 0-40°C 32-95°F
• Vlhkost: 20-80% relativní vlhkosti

- DŮLEŽITÉ: Před ponecháním monitoru bez dozoru vždy aktivujte spořič obrazovky. Bude-li na vašem monitoru zobrazen neměnící se statický obsah, vždy aktivujte aplikaci pro pravidelnou obnovu obrazovky. Dlouhodobé nepřerušované zobrazení nehybného nebo statického obrazu může způsobit „vypálení“ obrazovky, rovněž známé jako „dosvit“ nebo „zobrazení duchů“.

- „Vypálení“, „dosvit“ nebo „zobrazení duchů“ je dobře známý jev u technologie panelů LCD. V mnoha případech "vypálení", "dosvit" nebo "zobrazení duchů" postupně zmizí po určité době mimo provoz.

Výstraha

Pokud neaktivujete spořič obrazovky nebo aplikaci, která pravidelně obměňuje obsah zobrazení, může dojít k vážnému „vypálení“, „dosvitu“ nebo „zobrazení duchů“, a toto narušení obrazu již nelze odstranit. Na výše uvedené poškození se nevztahuje záruka.

Servis

• Kryt plástě může otevřít pouze kvalifikovaný servisní pracovník.
• Pokud je pro opravu vyžadována dokumentace nebo integrace, obrat'te se na nejbližší servisní středisko. (Viz kapitola „Středisko zákaznických informací“)
• Informace o převážení najdete v části „Technické údaje“.
• Neponechávejte monitor v autě nebo v zavazadlovém prostoru auta na prímém slunci.

Poznámka

Pokud monitor nefunguje správně nebo pokud si nejste jisti, jaké kroky je třeba provést po provedení pokynů v této příručce, obrat'te se na servisního pracovníka.

1.2 Vysvětlení zápisu

Následující pododdíly popisují způsob zápisu, který se používá v této příručce.

Poznámky, upozornění a výstrahy

Na stránkách této příručky můžete narazit na text, který je opatřený symbolem a je vytistěn tučně nebo kurzívou. Takové úseky obsahují poznámky, upozomění a výstrahy. Jejich použití je následující:

Poznámka

Tento symbol označuje důležité informace a návrhy, které pomáhají lépe využít počítačový systém.

Upozornění

Tento symbol označuje informace, které objasňují, jak se vyhnout možnému poškození zařízení nebo ztrátě dat.

Výstraha

Tento symbol označuje nebezpečí tělesného ublížení a vysvětluje, jak se danému problému vyhnout.

Některé výstrahy se mohou objevit v různé podobě a nemusí být uvozeny symbolem. V takovém případě je konkrétní vyznačení výstrahy nařízeno úřadem pro regulaci.

1.3 Likvidace produktu a obalového materiálu

Likvidace elektrických a elektronických zařízení - WEEE

1.4 Důležité bezpečnostní pokyny

Optimální 3D zobrazení

V zájmu optimálního 3D zobrazení doporučujeme, abyste:

• Seděli ve vzdálenosti nejméně 55 cm.
- Sledovali monitor mimo přímé sluneční záření, které by mohlo narušit 3D vjem.

Zdravotní upozornění související s 3D

• Pokud se ve vaší rodině vyskytuje epilepsie nebo záchvaty související se světlem, obrat'te se na lékaře, dříve než se vystavíte působení blikajících světelných zdrojů, rychlých sekvencí obrazů nebo 3D obrazu.
• Abyste zabránili nepohodlí, například závrati, bolesti hlavy nebo ztrátě orientace, doporučujeme nesledovat 3D obraz delší dobu. Pokud cítíte nepohodlí, přestaňte sledovat 3D obraz a nezačínejte s potenciálně nebezpečnými činnostmi (např. řízení auta), dokud symptomy nepominou. Pokud symptomy přetrvávají, nedívejte se znovu na 3D obsah, aniž byste se poradili s lékařem.
• Rodiče by měli sledovat děti, které sledují 3D obraz, a ujistit se, že netrpí výše zmíněným nepohodlím. Sledování 3D se nedoporučuje dětem do šesti let věku, jejichž zrakové orgány ještě nejsou plně vyvinuty.
• Nepoužívejte 3D brýle k jinému účelu než ke sledování 3D obrazu.

Péče o brýle

• 3D brýle nevystavujte přímému slunečnímu záření, horku, ohni a vodě. Hrozí porucha produktu nebo požár.
• Očnice 3D brýlí chraňte před pády, ohyby a silou.
• K čištění očnic použijte čistý měkký hadr (mikrovlákno nebo bavlněný flanel), aby se nepoškrábaly. Nikdy nestříkejte čisticí prostředek přímo na 3D brýle.

- Nepoužívejte čisticí chemikálie s obsahem alkoholu, rozpouštědla, povrchově aktivní látky, vosku, benzínu, ředidla, repelentu nebo maziva. Použití těchto chemikálií může způsobit změnu barvy nebo praskliny.

2. Nastavení monitoru

2.1 Instalace

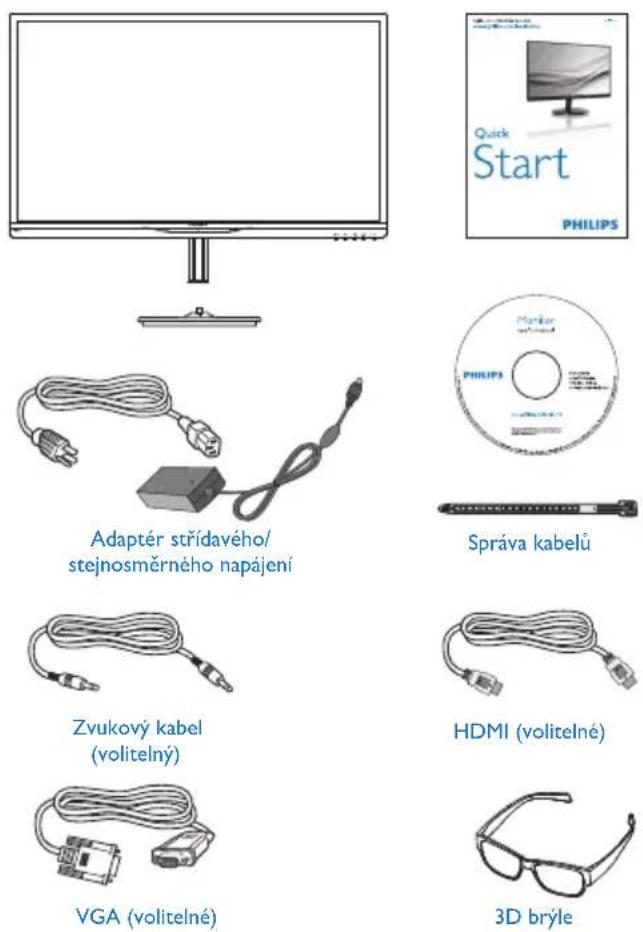

1 Obsah krabice

Poznámka

Používejte pouze sít'ový adaptér střídavého/ stejnosměrného napájení: Philips ADPC1945

2 Namontujte stojánek podstavce

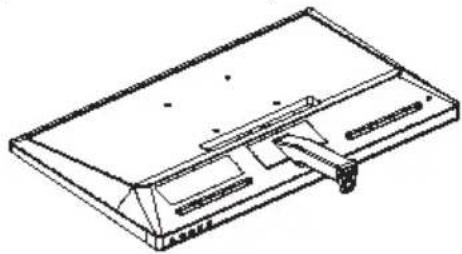

1. Umístěte monitor obrazovkou dolů na měkký a hladký podklad, aby nedošlo k poškrábání obrazovky.

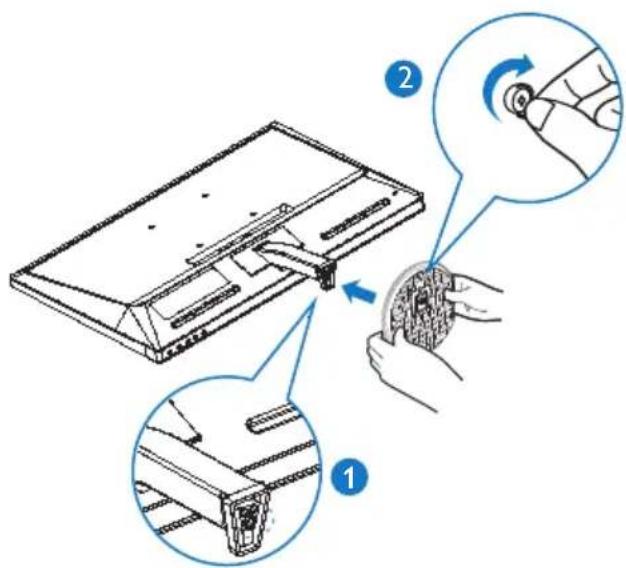

1. Uchopte stojánek podstavce oběma rukama a pevně zasuňte do sloupku podstavce.

(1) Opatrně přípevněte podstavec ke sloupku podstavce tak, aby západka zajistila podstavec.
(2) Prsty utáhněte šroub na spodní straně podstavce a pevně zajistěte podstavec ke sloupku.

2. Nastavení monitoru

3 Připojení k počítači

1 Vstup stejnosměrného/střídavého napájení
2 Vstup VGA
3 Vstup DVI-D
4 Zámek proti krádeži Kensington
5 3D brýle

Připojení k počítači

1. Pevně připojte napájecí kabel k zadní straně monitoru.
2. Vypněte počítač a odpojte jeho napájecí kabel.
3. Připojte signálový kabel monitoru do video konektoru na zadní straně počítače.
4. Zapojte napájecí kabel počítače a monitoru do nejbližší zásuvky.
5. Zapněte počítač a monitor. Jestliže se na monitoru objeví obraz, instalace je dokončena.
6. Nasadte si „3D brýle“ a stiskněte klávesu 3D na předním rámečku. Jste připraveni sledovat 3D obrazy.

Poznámka

3D brýle jsou navrženy pouze pro sledování 3D obrazu. Je velmi důležité používat 3D brýle přiložené k monitoru.

Pokud při sledování 3D obrazu sedíte mimo specifikovaný úhel nebo vzdálenost, hrozí překrývání nebo nesprávné zobrazení 3D obrazu.

2.2 Ovládání monitoru

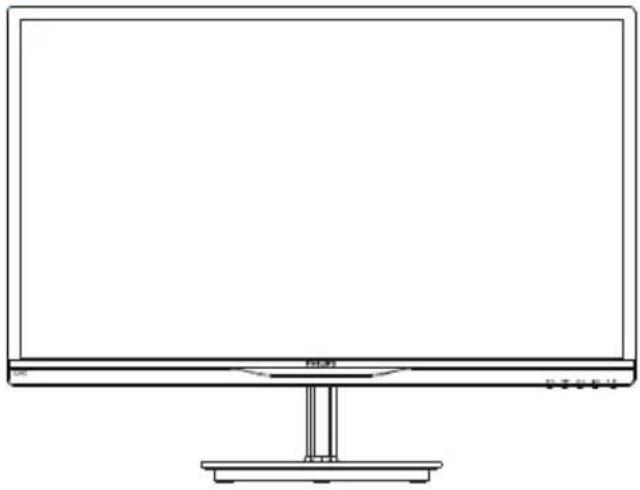

1 Popis výrobku z čelního pohledu

1	∅	Slouží k ZAPNUTÍ a VYPNUTÍ napájení monitoru.
2	∅/OK	Slouží ke vstupu do nabídky OSD.
3		Slouží k návratu na předchozí úroveň OSD.
4	3D	Rychlé tlačítko 3D
5	▲▼	Slouží k úpravám nabídky OSD.
6		Slouží ke změně zdroje vstupního signálu.
7		SmartImage Lite Lze vybrat některý ze šesti režimů: Standard (Standardní), Internet a Game (Hra).

2. Nastavení monitoru

Rychlé tlačítko 3D:

1. 2D to 3D (2D na 3D): Pokud je zapnuta funkce „2D na 3D“, můžete sledovat 3D obraz z 2D zdroje signálu.
2. 3D [AUTO]: uživatel si může vybrat z těchto dvou použití:

• Game console / Blu-ray player / Graphic card (Herní konzole/přehrávač Blu-ray/grafická karta): podpora HDMI 1.4a 3D

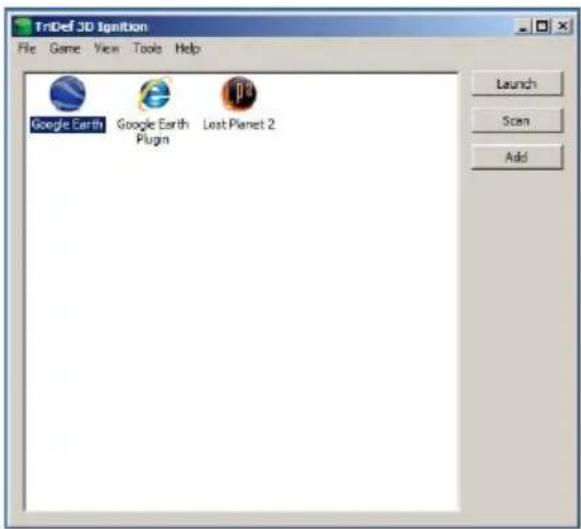

• PC Game (PC hra): s použitím TriDef 3D

Poznámka

CELÁ OBRAZOVKA je základní nastavení při sledování 3D obrazu. KE SLEDOVÁNÍ AUTO 3D OBRAZU JE NUTNÉ HDMI 1.4a. 3D lze také aktivovat ruční volbou klávesami 3D z OSD menu, jak je uvedeno níže:

Na výběr jsou následující formáty videa:

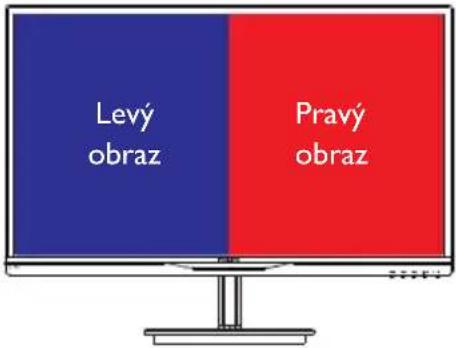

1. L-R(side by side) (L-P (vedle sebe)):

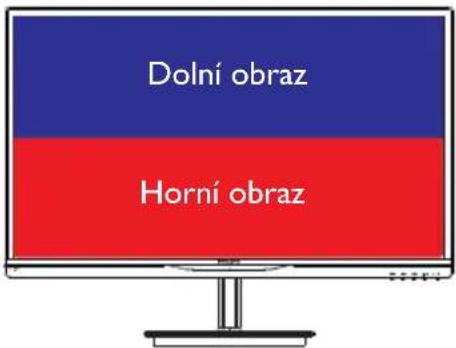

1. Bottom-Top (Dolní-Horní):

1. Off (Vypnuto): 3D funkce je vypnutá.

2. Nastavení monitoru

Po zapnutí 3D obrazu se v pravém horním rohu obrazovky na 5 sekund zobrazí logo 3D.

VGA (D-sub) pro 3D aplikaci:vyberte v nabídce OSD volbu Setup (Nastavení)→Auto (Automatické nastavení), abyste zajistili správnou funkčnost 3D zobrazení. Pokud nezvolíte možnost "Auto", obraz bude roztřesený.

Značka 3D nebude zobrazována, pokud se využívá 3D funkce ke hraní TriDef her,

2 Popis zobrazení funkcí na obrazovce

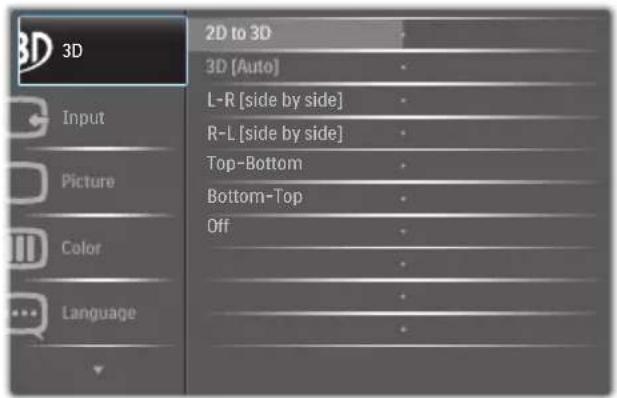

Co je nabídka na obrazovce (OSD)?

Funkcí nabídky obrazovky (On-Screen Display, OSD) jsou vybaveny všechny monitory LCD Philips. Umožňuje koncovému uživateli upravovat vlastnosti obrazovky nebo vybírat funkce monitoru přímo prostřednictvím zobrazeného okna s pokyny. Níže je uveden příklad příjemného rozhraní obrazovky:

Základní a jednoduché pokyny k ovládacím tlačítkům

Ve výše uvedené nabídce obrazovky OSD můžete stisknutím tlačítek ▼▲na předním rámečku monitoru pohybovat kurzorem a stisknutím OK potvrdit výběr nebo změnu.

Nabídka OSD

Níže je uveden celkový pohled na strukturu OSD. Tento přehled můžete využít, budete-li chtít později prozkoumat různá nastavení.

Main menu Sub menu

2. Nastavení monitoru

3 Poznámka k rozlišení

Tento monitor je určen pro optimální výkon při nativním rozlišení 1920 × 1080 při 60 Hz. Když je monitor zapnut při jiném rozlišení, na obrazovce se zobrazí výstraha: Use 1920×1080@60Hz for best results (Pro dosažení nejlepších výsledků použijte rozlišení 1920×1080 při 60 Hz).

Zobrazování výstrahy na nativní rozlišení lze vypnout v části Nastavení v nabídce OSD.

4 Fyzické funkce

Náklon

3. Optimalizace Obrazu

3.1 SmartImage Lite

1 Co je to?

Funkce SmartImage Lite nabízí scénáře, které optimalizují zobrazení různých typů obsahu a dynamicky zlepšuje jas, kontrast, barvy a ostrost v reálném čase. Funkce Philips SmartImage Lite přináší optimalizované zobrazení monitoru bez ohledu na to, zda pracujete s aplikacemi, prohlížíte obrázky nebo sledujete video.

2 Proč to potřebuji?

Protože chcete sledovat monitor, který přináší optimalizované zobrazení všech vašich oblíbených typů obsahu. Software SmartImage Lite dynamicky upravuje jas, kontrast, barvy a ostrost v reálném čase pro dosažení nejlepšího zážitku ze sledování monitoru.

3 Jak to funguje?

SmartImage Lite exkluzivní špičková technologie společnosti Philips, která analyzuje obsah zobrazený na obrazovce. Na základě vámi zvoleného scénáře technologie SmartImage Lite dynamicky zlepšuje kontrast, sytost barev a ostrost obrazu pro vylepšení zobrazovaného obsahu – vše v realném čase stisknutím jediného tlačítka.

4 Jak aktivovat SmartImage Lite?

1. Stisknutím 📋se SmartImage Lite zobrazí na obrazovce;

2. Opakovaným stisknutím 📂můžete přepínat mezi režimy Standard (Standardní), Internet, Game (Hra).

3. Zobrazení SmartImage Lite zůstane na obrazovce po dobu 5 sekund nebo můžete rovněž potvrdit stisknutím tlačítka OK.

4. Po aktivaci technologie SmartImage Lite je automaticky deaktivováno schéma sRGB. Aby bylo možné použít schéma sRGB, je třeba deaktivovat funkci SmartImage Lite stisknutím tlačítka 📂na předním panelu monitoru.

Kromě tlačítka pro procházení dolů můžete rovněž provést výběr stisknutím tlačítek ▼▲, potvrdit výběr stisknutím tlačítka OK a ukončit nabídku SmartImage Lite.

Lze vybrat některý ze šesti režimů: Standard (Standardní), Internet, Game (Hra).

- Standard (Standardní): Vylepšuje text a snižuje jas pro zvýšení čitelnosti a omezení namáhání zraku. Tento režim podstatně zvyšuje čitelnost a produktivitu při práci s tabulkami, soubory PDF, skenovanými články nebo jinými obecnými kancelářskými aplikacemi.

- Internet: Tento profil kombinuje vylepšení sytosti barev, dynamického kontrastu a ostrosti pro zobrazení fotografií a dalších obrázků s vynikající čistotou v živých barvách – to vše bez artefaktů a vybledlých barev.

- Game (Hra): Tento profil přináší nejlepší herní zážitek pro hráče, protože aktivuje přebuzený okruh pro optimální dobu odezvy, omezení zubatých okrajů rychle se pohybujících objektů na obrazovce a vylepšení kontrastního poměru pro jasné a tmavé scény.

3.2 SmartContrast

1 Co je to?

Jedinečná technologie, která dynamicky analyzuje zobrazený obsah a automaticky optimalizuje kontrastní poměr monitoru LCD pro maximální vizuální čistotu a požitek ze sledování. Zvyšuje podsvícení pro jasnější, ostřejší a jasnější obraz nebo snižuje podsvícení pro jasné zobrazení obrazu s tmavým pozadím.

2 Proč to potřebuji?

Žádáte nejvyšší vizuální čistotu a pohodlí sledování jakéhokoli typu obsahu. SmartContrast dynamicky řídí kontrast a upravuje podsvícení pro jasné, ostré a jasné zobrazení her a videa nebo pro zobrazení jasného, čitelného textu pro kancelářskou práci. Omezením spotřeby monitoru šetříte náklady a prodlužujete život vašeho monitoru.

3 Jak to funguje?

Po aktivaci bude funkce SmartContrast v reálném čase analyzovat zobrazený obsah a upravovat barvy a řídit intenzitu podsvícení. Tato funkce bude dynamicky vylepšovat kontrast pro skvělý zážitek při prohlížení fotografií nebo hraní her.

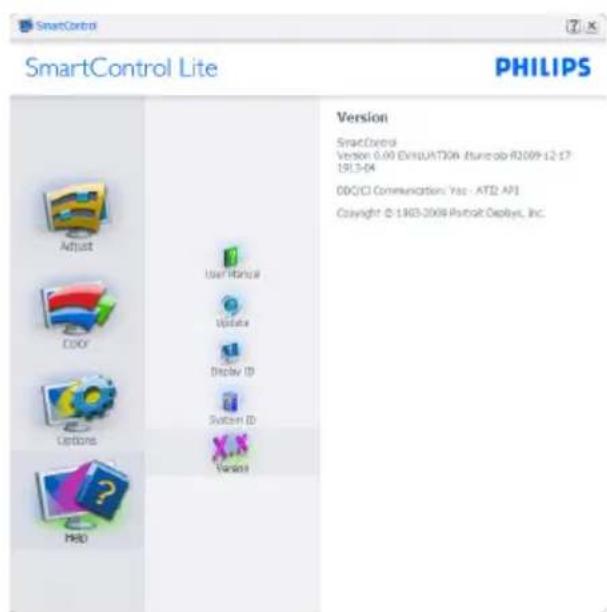

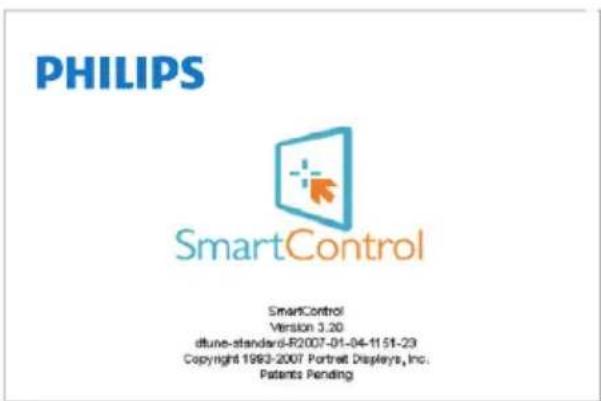

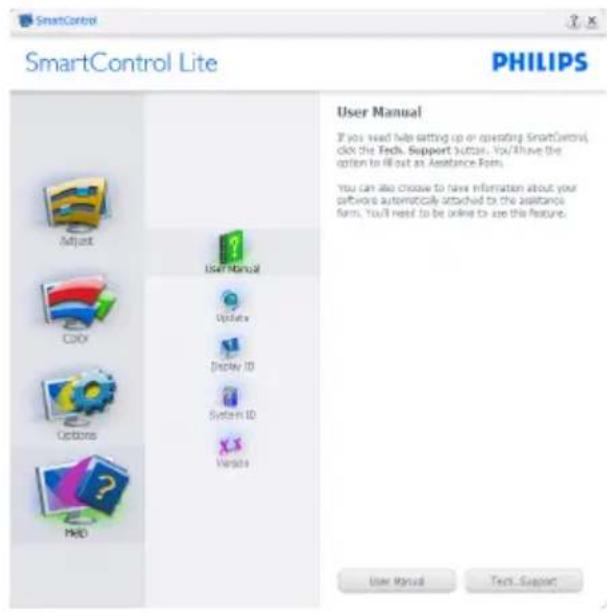

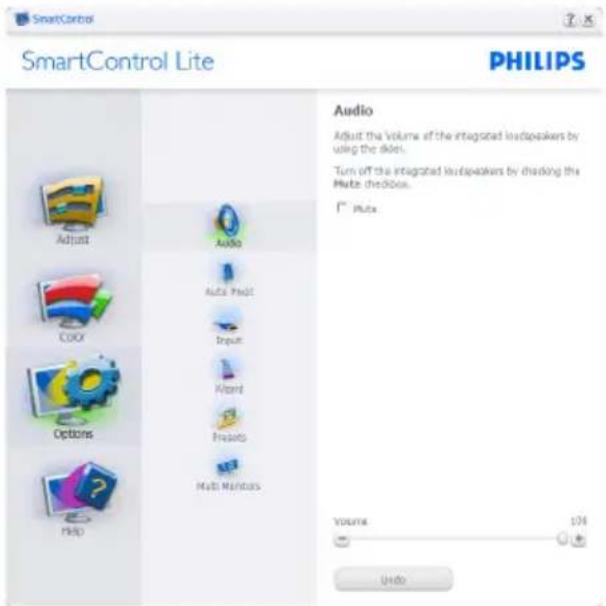

3.3 Philips SmartControl Lite

Nový software SmartControl Lite od společnosti Phillips umožňuje ovládat monitor prostřednictvím snadno použitelného grafického rozhraní na obrazovce. Složitá nastavení jsou minulostí, protože tento uživatelský příjemný software vás provede jemným vyladěním rozlišení, kalibrací barev, nastavením frekvence/fáze, nastavením bílého bodu RGB atd.

Tento software založený na přitažlivých animovaných ikonách kompatibilní se systémem Windows 7, který je vybaven nejnovější technologií v jádrovém algoritmu pro rychlé zpracování a odezvu, je připraven rozšířit vaši zkušenost s monitory Philips!

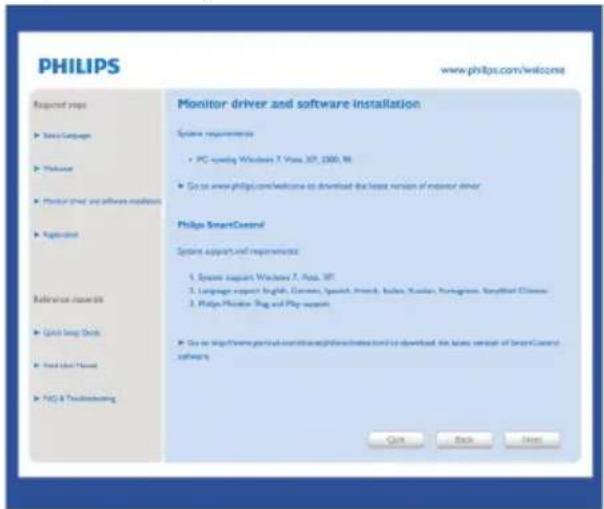

1 Instalace

• Postupujte podle pokynů a dokončete instalaci.
  • Můžete spustit po dokončení instalace.
• Chcete-li spustit později, můžete klepnout na zástupce na pracovní ploše nebo na panel nástrojů.

První spuštění – Průvodce

• Při prvním spuštění po instalaci přejde SmartControl Lite automaticky na Průvodce.
• Tento průvodce vás provede podrobným nastavením výkonu monitoru.
• Průvodce můžete rovněž spustit později z nabídky Plug-in (Zásuvný modul).
• Další možnosti můžete nastavit bez průvodce prostřednictvím podokna Standard (Standardní).

2 Spuštění s podoknem Standard (Standardní):

Nabídka Adjust (Nastavení):

• Nabídka Adjust (Nastavení) umožňuje upravit Brightness (Jas), Contrast (Kontrast), Focus (Ohnisko), Position (Poloha) a Resolution (Rozlišení).
• Můžete postupovat podle pokynů a provést nastavení.
• Cancel (Storno) vyzívá uživatele, chcete-li ukončit instalaci.

3. Optimalizace Obrazu

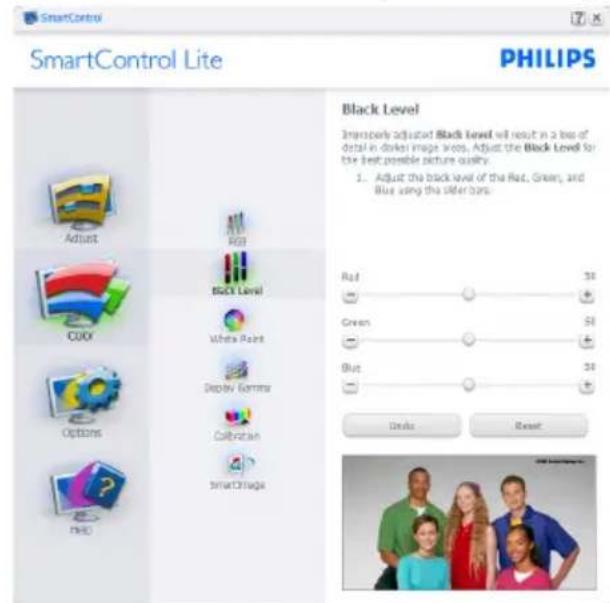

Nabídka Color (Barva):

• Nabídka Color (Barva) umožňuje upravit RGB, Black Level (Úroveň černé), White Point (Bílý bod), Color Calibration (Kalibrace barev) a SmartImage Lite (viz část SmartImage Lite).
• Můžete postupovat podle pokynů a provést nastavení.
  • V následující tabulce vyhledejte položku podnabídky na základě vašeho vstupu.
• Příklad Color Calibration (Kalibrace barev):

1. Tlačítko „Show Me“ (Předvést) spustí výukový program pro kalibraci barev.
2. Start (Spustit) – zahájí sekvenci kalibrace barev o 6. krocích.
3. Quick View (Rychlé zobrazení) načte zobrazení před/po.
4. Chcete-li se vrátit na nabídku Color (Barva), klepněte na tlačítko Cancel (Storno).
5. Enable color calibration (Povolit kalibraci barev) – ve výchozí konfiguraci je zapnuto. Pokud tato položka není zaškrtnuta, kalibraci barev nelze provést a tlačítka Start a Rychlé zobrazení nejsou k dispozici.
6. Na kalibrační obrazovce musí být zobrazeny informace o patentech.

3. Optimalizace Obrazu

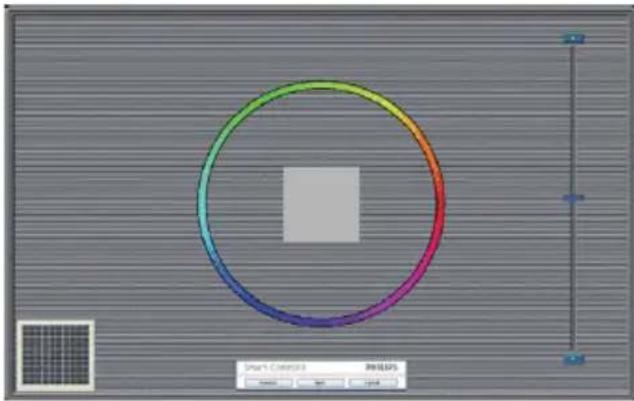

Obrazovka kalibrace první barvy:

• Tlačítko Previous (Předchozí) je deaktivováno až na obrazovku druhé barvy.
• Tlačítko Next (Další) slouží k přechodu na následující cíl (6 cílů).
• Tlačítko Konečný slouží k přechodu na File (Soubor)>podokno Presets (Předvolby).
• Tlačítko Cancel (Storno) slouží k ukončení uživatelského rozhraní a k návratu na stránku zásuvných modulů Plug-In.

SmartImage Lite

SmartImage – umožňuje uživateli změnit nastavení pro vylepšení zobrazení na základě obsahu.

Když je nastavena možnost Entertainment (Zábava), jsou položky SmartContrast a SmartResponse k dispozici.

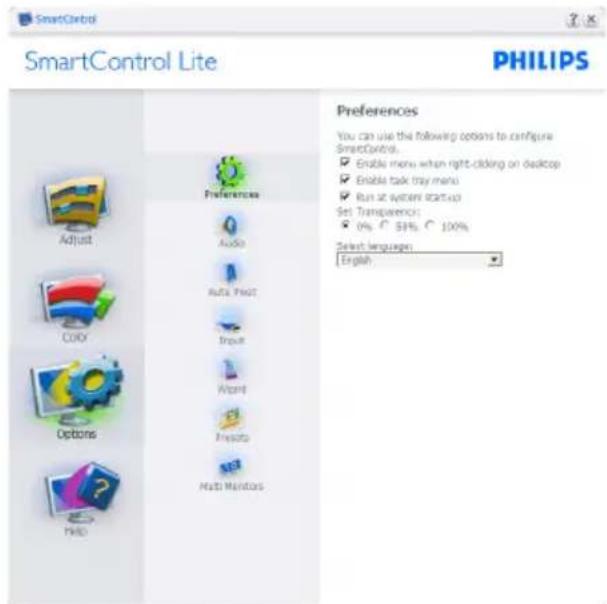

– Tato možnost bude aktivní pouze po výběru položky Preferences (Předvolby) v rozevírací nabídce Options (Možnosti). Na nepodporovaném zobrazovacím zařízení s podporou DDC/Cl jsou k dispozici pouze karty Help (Nápověda) a Options (Možnosti).

• Zobrazí nastavení aktuálních předvoleb.
- Zaškrtnuté tlačítko aktivuje funkci. Zaškrtávací políčko je přepínač.
- Položka Enable Context Menu (Povolit místní nabídku) na pracovní ploše je ve výchozí konfiguraci zaškrtnutá (Zapnuto). Po aktivaci položky Enable Context Menu (Povolit místní nabídku) se na pracovní ploše zobrazí výběry SmartControl Lite pro funkce Select Preset (Vybrat předvolbu) a Tune Display (Ladění zobrazení), pokud klepnutím pravým tlačítkem myši zobrazíte místní nabídku. Volbou možnosti Deaktivováno bude položka SmartControl Lite odstraněna z místní nabídky pravým tlačítkem myši.

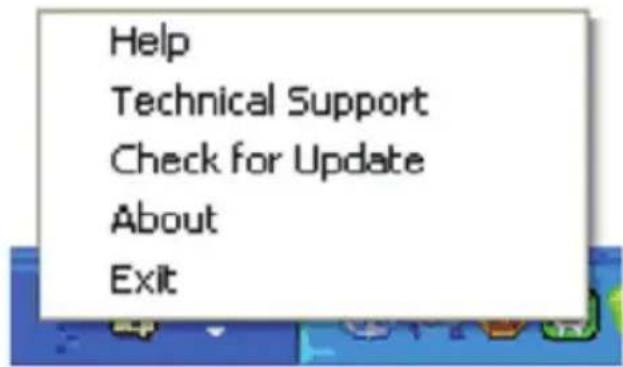

- Položka Enable Task Tray (Povolit ikonu na hlavním panelu) je ve výchozí konfiguraci zaškrtnutá (Zapnuto). Po aktivaci položky Enable Context Menu (Povolit místní nabídku) se zobrazí nabídka SmartControl Lite na hlavním panelu. Klepnutím pravým tlačítkem myši na ikonu na hlavním panelu se zobrazí možnosti nabídky Help

3. Optimalizace Obrazu

(Nápověda), Technical Support (Odborná pomoc), Check for Update (Vyhledat aktualizace), About (O aplikaci) a Exit (Konec). Když je deaktivována položka Enable Task Tray Menu (Povolit nabídku na hlavním panelu), ikona na hlavním panelu zobrazuje pouze možnost EXIT (KONEC).

• Položka Run at Startup (Spustit při startu) je ve výchozí konfiguraci zaškrtnutá (Zapnuto). Když je tato položka deaktivována, funkce SmartControl Lite se nespustí při startu nebo nebude na hlavním panelu. Funkci SmartControl Lite lze spustit pouze prostřednictvím zástupce na pracovní ploše nebo prostřednictvím souboru programu. Když toto políčko není zaškrtnuté (Deaktivováno), žádná předvolba nastavená pro spuštění při startu nebude načtena.
• Aktivovat režim prühlednosti (Windows 7, Vista, XP). Výchozí nastavení je 0 % neprühlednost.

Options>Input (Možnosti>Vstup) – Tato možnost bude aktivní pouze po výběru položky Input (Vstup) v rozevírací nabídce Options (Možnosti). Na nepodporovaném zobrazovacím zařízení s podporou DDC/CI jsou k dispozici pouze karty Help (Nápověda) a Options (Možnosti). Žádné další karty funkce SmartControl Lite nejsou k dispozici.

• Zobrazí podokno s pokyny Source (Zdroj) a nastavení aktuálního zdroje vstupu.
• U zobrazovacích zařízení s jedním vstupem není toto podokno zobrazeno.

Options>Audio (Možnosti>Zvuk) – Tato možnost bude aktivní pouze po výběru položky Audio (Zvuk) v rozevírací nabídce Options (Možnosti).

Na nepodporovaném zobrazovacím zařízení s podporou DDC/Cl jsou k dispozici pouze karty Help (Nápověda) a Options (Možnosti).

Help>User Manual (Nápověda>Uživatelská příručka) – Tato možnost bude aktivní pouze po výběru položky User Manual (Uživatelská příručka) v rozevírací nabídce Help (Nápověda). Na nepodporovaném zobrazovacím zařízení s podporou DDC/Cl jsou k dispozici pouze karty Help (Nápověda) a Options (Možnosti).

3. Optimalizace Obrazu

Help>Version (Nápověda>Verze) – Tato možnost bude aktivní pouze po výběru položky Version (Verze) v rozevírací nabídce Help (Nápověda). Na nepodporovaném zobrazovacím zařízení s podporou DDC/CI jsou k dispozici pouze karty Help (Nápověda) a Options (Možnosti).

Context Sensitive menu (Místní nabídka)

Context Sensitive menu (Místní nabídka) je ve výchozí konfiguraci Aktivována. Nabídka bude zobrazena po zaškrtnutí položky Enable Context Menu (Povolit místní nabídku) v části Options (Možnosti)>podokno Preferences (Předvolby).

Context Menu (Místní nabídka) obsahuje čtyři položky:

• SmartControl Lite - po výběru se zobrazí obrazovka About (O aplikaci).
• Select Preset (Vybrat předvolbu) – nabízí hierarchickou nabídku uložených předvoleb pro okamžité použití. Aktuálně vybraná předvolba je označena zaškrtnutím. V rozevírací nabídce lze rovněž vybrat položku Factory Preset (Předvolby výrobce).
• Tune Display (Ladění zobrazení) – otevře ovládací panel SmartControl Lite.
• SmartImage Lite – zkontrolujte aktuální nastavení Standard (Standardní), Internet, Game (Hra).

Aktivovaná nabídka hlavního panelu

Nabídku hlavního panelu lze zobrazit klepnutím pravým tlačítkem myši na ikonu SmartControl Lite na hlavním panelu. Klepnutím levým tlačítkem lze spustit aplikaci.

Hlavní panel obsahuje pět položek:

- Help (Nápověda) – přístup k souboru s User Manual (Uživatelskou příručkou): Otevře soubor s User Manual (Uživatelskou příručkou) v okně výchozího prohlížeče.

3. Optimalizace Obrazu

• Technical Support (Odborná pomoc) – zobrazí stránku odborné pomoci.
• Check for Update (Vyhledat aktualizace) – zobrazí úvodní stránku PDI a porovná verzi uživatele s nejaktuálnější dostupnou verzí.
• About (O aplikaci) – zobrazí podrobné referenční informace: verze produktu, informace o vydání a název produktu.
• Exit (Konec) - ukončí SmartControl Lite.

Chcete-li znovu spustit funkci SmartControl Lite, vyberte položku SmartControl Lite z nabídky Program, poklepejte na ikonu na pracovní ploše počítače nebo restartujte počítač.

Deaktivovaná nabídka hlavního panelu

Když je Hlavní panel deaktivován ve složce Předvolby, je k dispozici pouze část EXIT (KONEC). Chcete-li funkci SmartControl Lite zcela odstranit z hlavního panelu, deaktivujte položku Run at Startup (Spustit při startu) v části Options>Předvolby).

4. Sledování 3D s použitím softwaru TriDef 3D

4.1 Požadavky na počítač

Doporučené požadavky na počítač:

• Procesor Intel® Core i5 nebo AMD Phenom™ II X4 CPU nebo lepší
• 2GB RAM
• NVIDIA ^® GeForce ^® GTS 450 nebo AMD Radeon ^™ HD5750 nebo lepší
  • 500 MB volného místa na disku
• Windows ^® XP (SP3) (pouze 32bitová verze), Windows ^® Vista (pouze 32bitová verze), Windows ^® 7 (32 nebo 64bitová verze) nebo Windows ^® 8 (32 nebo 64bitová verze)
  • Zvuková karta kompatibilní s DirectX 9.0c
• Připojení k Internetu
  • Jednotka DVD-ROM
• Sít'ová karta
• DirectX 9.0c

Minimální požadavky na počítač

• Procesor Intel® Core 2 Duo nebo AMD Athlon™ 64 X2 Dual-Core nebo lepší
• 1GB RAM
  • NVIDIA ^® GeForce ^® 8600 GT nebo ATI X1650 XT
  • 500 MB volného místa na disku
• Windows ^® XP (SP3) (pouze 32bitová verze), Windows ^® Vista (pouze 32bitová verze), Windows ^® 7 (32 nebo 64bitová verze) nebo Windows ^® 8 (32 nebo 64bitová verze)
  • Zvuková karta kompatibilní s DirectX 9.0c
• Připojení k Internetu
  • Jednotka DVD-ROM
• Sít'ová karta
• DirectX 9.0c

4.2 Instalační příručka k softwaru TriDef 3D

Vložte CD nazvané „Uživatelská příručka monitoru“. Spust'te spustitelný soubor (TriDef-3D XXX.exe).

1. Klikněte na tlačítko „Next“ (Další).

1. Klikněte na tlačítko „Install“ (Instalovat).

1. Klikněte na tlačítko „Finish“ (Dokončit). Instalace ovladače TriDef je hotová.

4. Sledování 3D s použitím softwaru TriDef 3D

1. Na ploše systému Windows se zobrazí ikona aplikace.

1. Pokud zvolíte možnost „Play 3D Games“ (Hrát 3D hry), můžete kliknutím na tlačítko „Scan“ (Prohledat) zobrazit všechny 3D hry nainstalované v počítači.

Kliknutím na tlačítko „Launch“ (Spustit) můžete začít hrát hry, nasadte si 3D brýle a pust'te se do hraní.

Seznam podporovaných 3D her najdete na adrese http://www.tridef.com/ignition/3d-games.html.

1. Níže najdete přehled klávesových zkratek pro „Play 3D Games“ (Hrát 3D her). Další informace získáte v "Uživatelské příručce k softwaru TriDef".

Klávesová zkratka	Funkce
Alt + Shift + F1	Zobrazit seznam klávesových zkratek
Alt + Shift + -	Zapnout/vypnout 3D
Alt + Shift + [ Snížit hloubku zobrazení
Alt + Shift + ] Zvýšit hloubku zobrazení

Klávesová zkratka	Funkce
Alt + Shift + ,	Snížit procento vepředu
Alt + Shift + . Zvýžit procento vpředu
Alt + Shift + = Rychlost ostření
Alt + Shift + \	Vypnout/zapnout laserový zrak
PrtScn (SysReq)	3D snímek obrazovky
Alt + Shift + ' Roztáhnout obraz
Alt + Shift + ; Zúžit obraz
Alt + Shift + L Zvýšit přeskenování obrazu
Alt + Shift + K Snížit přeskenování obrazu
Alt + Shift + V Zapnout/vypnout virtuální 3D
Alt + Shift + R Obnovit výchozí nastavení

Poznámka

Všechny snímky obrazovek zobrazené výše jsou pouze orientační.

5. Technické údaje

Obraz/displej
Typ zobrazovacího panelu IPS-LCD
Podsvícení LED
Velikost panelu 21,5" Š (54,6cm)
Poměr stran 16:9
Rozteč obrazových bodů	0,2479 x 0,2479 mm
Jas 250 cd/m2
SmartContrast 20,000,000:1
Kontrastní poměr (typ.) 1000:1
Doba odezvy (typ.) 14 ms
SmartResponse (k dispozici pro vybrané modely)	5 ms ve 2D
Optimální rozlišení 1920x1080 při 60 Hz
Zorný úhel	178° (H) / 178° (V) při C/R > 10
3D zobrazovací úhel	60° při 3D CT ≧ 10
Vylepšení obrazu	SmartImage Lite
Barevnost displeje	16,7 milionu barev
Vertikální obnovovací frekvence	56Hz – 76Hz
Horizontální frekvence	30 kHz – 83 kHz
sRGB	ANO
Možnosti připojení
Vstup signálu	VGA (analogový), DVI (digitální,HDCP)
Vstupní signál	Oddělená synchronizace, synchronizace podle zelené

Usnadnění
Usnadnění pro uživatele
Jazyky nabídky OSD	Angličtina, Němčina, Španělština, Rečtina, Francouzština, Italština, Mađarština, Holandština, Portugalština, Brazilská portugalština, Polština, Ruština, Švédština, Finština, Turečtina, Čeština, Ukrajinština, Zjednodušená čínština, Tradiční čínština, Japonština, Korejština
Další usnadnění	Zámek Kensington
Kompatibilita s technologií Plug & Play	DDC/Cl, sRGB, Windows 8/7/Vista/XP, Mac OSX, Linux
Podstavec
Náklon	-5° / +20°

Napájení
Režim Zapnuto	25,86 W (typ.), 26,21 W (max.)
Spánek (typ.)	0,5 W
Vypnuto (typ.)	0,3 W

1. Technické údaje

Indikátor LED napájení Zapnuto:	Bílá, Pohotovostní režim/režim spánku: Bílá (bliká)
Napájení Externí, 100–240 VAC,	50–60 Hz

Rozměry
Výrobek s podstavce (ŠxVxH) 500 x 394 x 213 mm
Výrobek bez podstavce (ŠxVxH)	500 x 306 x 47 mm
Hmotnost
Výrobek s podstavcem 3,14 kg
Výrobek bez podstavce	2,82 kg
Výrobek s obalem 8 3 kg4,

Provozní podmínky
Teplotní rozsah (provoz) 0°C až	40°C
Rozsah teplot(mimo provoz:)	-20°C až 60°C
Relativní vlhkost 20% až 80%
MTBF	30 000 hod.

Ekologie
ROHS	ANO
EPEAT	Silver (www.epeat.net)
Balení	100% recyklovatelný
Specifické látky	Kryt 100% bez PVC BFR
Energy Star	ANO
Shoda a normy
Prohlášení o shodě	CE Mark, FCC Class B, CU, SEMKO, TCO Certified, ETL, BSMI, ISO9241-307
Oplástění
Barva	Černá třešeň nebo jiné barevné možnosti dostupné ve vaší oblasti
Povrchová úprava	Lesklý

Poznámka

1. Certifikát EPEAT Gold nebo Silver je platný pouze tam, kde společnost Philips zaregistruje produkt. Informace o stavu registrace ve vaší zemi viz www.epeat.net.
2. Tyto údaje se mohou změnit bez předchozího oznámení. Stáhněte si nejnovější verzi letáku z webu www.philips.com/support.

5.1 Režimy rozlišení a předvoleb

1 Maximální rozlišení

1920×1080 při 60 Hz (analogový vstup)

1920×1080 při 60 Hz (digitální vstup)

2 Doporučené rozlišení

1920×1080 při 60 Hz (digitální vstup)

Vodorovná frekvence (kHz)	Rozlišení	Svislá frekvence (Hz)
31,47 720×400 70,09
31,47 640×480 59,94
35,00 640×480 66,67
37,86 640×480 72,81
37,50 640×480 75,00
37,88 800×600 60,32
46,88 800×600 75,00
48,36 1024×768 60,00
60,02 1024×768 75,03
63,89 1280×1024 60,02
79,98 1280×1024 75,03
55,94 1440×900 59,89
70,64 1440×900 74,98
65,29 1680×1050 59,95
67,50 1920×1080 60,00

Poznámka

Upozorňujeme, že tento monitor funguje nejlépe při nativním rozlišení 1920x1080 při 60Hz. Pro dosažení optimální kvality zobrazení dodržujte toto doporučené rozlišení.

6. Rízení spotřeby

Pokud je v daném počítači nainstalován software nebo videokarta vyhovující normě DPM organizace VESA, monitor dokáže automaticky snížit svou spotřebu energie, není-li používán. Pokud počítač rozpozná vstup z klávesnice, myši nebo jiného vstupního zařízení, monitor se automaticky „probudí“. Následující tabulka uvádí spotřebu energie a signalizaci této funkce pro automatickou úsporu energie:

Definice řízení spotřeby
Režim VESA	Video	H-synch.	V-synch.	Spotřeba energie	Barva indikátoru LED
Aktivní ZAP. Ano	Ano			86 W (typ.)25, 2&1 W (max.)	Bílá
Spánek	VYP.	Ne	Ne	0,5 W (typ.)	Bílá (bliká)
Vypnuto	VYP.	-	-	0,3 W (typ.)	VYP.

Následující konfigurace se používá při měření energetické spotřeby tohoto monitoru.

• Nativní rozlišení: 1920x1080
- Kontrast: 50%
- Jas: 250 nitū
- Barevná teplota: 6500 K s plně bílým vzorkem

Poznámka

Tyto údaje se mohou změnit bez předchozího oznámení.

7. Informace o regulaci

Lead-free Product

Pokud nerí na typovém štiku počtaše uvedeno, že spedé de do třidy A podle EN 55022, spodá automaticky do třidy B podle EN 55022. Pro zařízení zařazené de třidy A (chranné pásmo 30m) podle EN 55022 platí nésledující. Dojde-li li rušení telekomunikačních nebo jirých zařízení je izřivatel povirnen provést taková opalígní, aby rušení odstraníl.

8. Péče o zákazníky a záruka

8.1 Postup při vadných pixelech plochého panelu společnosti Philips

Společnost Philips se snaží dodávat produkty nejvyšší kvality. Používá několik nejpokročilejších výrobních postupů výroby v tomto odvětví a prosazuje přísnou kontrolu kvality. Defektům obrazových bodů nebo dílčích obrazových bodů u panelů monitorů TFT, které se používají pro ploché monitory, se nicméně někdy nedá zabránit. Žádný výrobce nemůže zaručit, že všechny panely budou bez defektů obrazových bodů, ale společnost Philips zaručuje, že každý monitor s nepřijatelným počtem defektů bude v rámci záruky opraven nebo vyměněn. Tento text vysvětluje jednotlivé druhy defektů na pixelech a určuje únosnou úroveň chybovosti pro každý druh. Aby bylo možné uplatnit záruční opravu nebo výměnu, musí počet defektních obrazových bodů panelu monitoru TFT přesáhnout tuto úroveň únosnosti. Na monitoru například nesmí být více defektních dílčích obrazových bodů než 0,0004 %. Dále, protože některé typy kombinací vad pixelů jsou lépe postřehnutelné než jiné, stanovuje pro ně společnost Philips ještě větší nároky na kvalitu. Tato norma se dodržuje celosvětově.

Pixely a subpixely

Pixel, neboli obrazovkový bod, se skládá ze tří subpixelů v základních barvách červené, zelené a modré. Když je mnoho pixelů pohromadě, tvoří obraz. Když všechny subpixely určitého pixelu svítí, jeví se tyto tři subpixely společně jako jediný bílý pixel. Když jsou všechny tmavé, jeví se tyto tři subpixely jako jeden černý pixel. Další kombinace rozsvícených a tmavých subpixelů se jeví jako pixely různých barev.

Vady pixelů a subpixelů se na obrazovce projevují různými způsoby. Existují dva druhy vad pixelu a v rámci těchto druhů je několik typů subpixelových vad.

Defekty světlých bodů

Defekty světlých bodů se projevují jako obrazové body nebo dílčí obrazové body, které vždy svítí nebo jsou „aktivní“. Světlý bod je dílčí obrazový bod, který vystupuje z obrazovky, když je na monitoru zobrazena tmavá plocha. Existují následující typy defektů světlých bodů.

Jeden červený, zelený nebo modrý subpixel.

Dva sounáležící subpixely:

• červený + modrý = fialový
• červený + zelený = žlutý
• zelený + modrý = světle modrý

Tři sounáležící rozsvícené subpixely (jeden bílý pixel).

8. Peče o zákazníky a záruka

Poznámka

Červený nebo modrý světlý bod musí být o více než 50 procent jasnější, než sousední body; zelený světlý bod je o 30 procent jasnější, než sousední body.

Defekty tmavých bodů

Defekty tmavých bodů se projevují jako obrazové body nebo dílčí obrazové body, které nikdy nesvítí nebo jsou „neaktivní“. Tmavý bod je dílčí obrazový bod, který vystupuje z obrazovky, když je na monitoru zobrazena světlá plocha. Existují následující typy defektů tmavých bodů.

Vzdálenost pixelových vad

Protože vady pixelů a subpixelů stejného typu, které se vyskytují blízko sebe, mohou být patrnější, určuje společnost Philips i tolerance na vzdálenost vad pixelů.

Tolerance vad pixelů

Aby bylo možné uplatnit opravu nebo výměnu kvůli defektním obrazovým bodům v záruční době, musí panel TFT v plochém monitoru Philips vykazovat defekty obrazových bodů nebo dílčích obrazových bodů, které překračují tolerance uvedené v následujících tabulkách.

KAZY JASNÝCH BODŮ PŘIJATELNÝ POČET VAD
1 trvale svítící bod 3
2 sousední trvale svítící body 1
3 sousední trvale svítící body (nebo 1 trvale svítící bílý bod) 0
Vzdálenost mezi dvěma kazy jasných bodů* >15 mm
Celkový počet kazů jasných bodů všech typů 3
KAZY ČERNÝCH BODŮ PŘIJATELNÝ POČET VAD
1 tmavý bod 5 nebo méně
2 sousední tmavé body 2 nebo méně
3 sousední tmavé body 0
Vzdálenost mezi dvěma kazy černých bodů*	>15 mm
Celkový počet kazů černých bodů všech typů	5 nebo méně
KAZY BODŮ CELKEM	PŘIJATELNÝ POČET VAD
Celkový počet kazů jasných nebo černých bodů všech typů	5 nebo méně

Poznámka

1. 1 nebo 2 sousední vadné body (1 barva) = 1 vadný bod
2. Tento monitor je kompatibilní se standardem ISO9241-307 (ISO9241-307: Ergonimický požadavek, analýza a metody testování shody pro elektronická zobrazovací zařízení)

8.2 Péče o zákazníky & záruka

Podrobné informace o záruce a požadavku na dodatečnou podporu platné pro vaši oblast najdete na webu www.philips.com/support. Rovněž můžete kontaktovat místní centrum péče o zákazníky na níže uvedených telefonních číslech.

Kontaktní informace pro oblast ZÁPADNÍ EVROPY:

Země ASC Číslo zákaznické péče Cena
Germany Siemens I&S	[phone]		€ 0,09
United Kingdom Invec	Scotland [phone] Local call tariff
Ireland Invec Scotland	[phone] Local call tariff
Spain Eatsa Spain	[phone]		€ 0,10
Finland	A-novo	[phone] Local call	tariff
France	A-novo	[phone]	€ 0,09
Greece Allman Hellas	[phone] Free of charge
Italy	A-novo	[phone]	€ 0,08
Netherlands	E Care	[phone]	€ 0,10
Denmark	A-novo	[phone]	Local call tariff
Norway	A-novo	[phone]	Local call tariff
Sweden	A-novo	[phone]	Local call tariff
Poland	Zolter	[phone]	Local call tariff
Austria	Siemens I&S [phone]		€ 0,07
Belgium	E Care	[phone]	€ 0,06
Luxembourg	E Care	[phone]	Local call tariff
Portugal	Eatsa Spain	[phone] Local call tariff
Switzerland	A-novo	[phone]	Local call tariff

8. Péče o zákazníky a záruka

Kontaktní informace pro oblast STŘEDNÍ A VÝCHODNÍ EVROPY:

Země Telefonní středisko ASC Číslo zákaznické péče
Belarus NA IBA	[phone]
Bulgaria NA LAN Service	[phone]
Croatia NA Renoprom	[phone]
Estonia	NA FUJITSU	[phone]
Latvia	NA "ServiceNet LV" Ltd.	[phone]
Lithuania	NA UAB "Servicenet"	[phone]
Romania	NA Blue Ridge Intl.	[phone]
Serbia & Montenegro	NA	Kim Tec d.o.o.	[phone]
Slovenia	NA PC H.and	[phone]
Ukraine	NA Comel	[phone]
	NA Topaz-Service Company	[phone]
Russia	NA CPS	[phone] (for repair)
	NA CEEE Partners	[phone] (for sales)
Slovakia	NA Datalan Service	[phone]
Turkey	NA Techpro	[phone]
Czech Rep.	NA Asupport	800 100 697
Hungary	NA Serware	[phone]
	NA Profi Service	[phone]

Kontaktní informace pro oblast LATINSKÉ AMERIKY:

Země Telefonní středisko	Číslo zákaznické péče
Brazil	Vermont	0800-7254101
Argentina		0800 3330 856

Kontaktní informace pro Čínu:

Čína

Číslo zákaznické péče: 4008 800 008

Kontaktní informace pro SEVERNÍ AMERIKU:

Země	Telefonní středisko	ASC	Číslo zákaznické péče
U.S.A.	EPI - e-center	Qwantech	[phone]
Canada Supercom	Supercom	[phone]

Kontaktní informace pro oblast APMEA:

Země Telefonní středisko ASC Číslo zákaznické péče
Australia NA AGOS NETWORK PTY LTD 1300 360 386
New Zealand NA Visual Group Ltd. 0800 657447
Hong Kong / Macau	NA Smart Pixels Technology Ltd.		Hong Kong:Tel: [phone]Macau:Tel: [phone]
India NA REDINGTON INDIA LTD			Tel: [phone]SMS: PHILIPS to 56677
Indonesia NA PT. Gadingsari elektronika Prima			Tel: [phone]
South Korea NA PCS One Korea Ltd.		080-600-6600
Malaysia	NA	After Market Solutions (CE)Sdn Bhd	603 7953 3370
Pakistan	NA Philips Consumer Service (9221) 2737411-16
Singapore	NA	Philips Electronics SingaporePte Ltd (Philips Consumer Care Center)	(65) 6882 3999
Taiwan	PCCW Teleservices Taiwan	FETEC.CO	0800-231-099
Thailand	NA Axis Computer System Co., Ltd. [phone]
South Africa	NA	Sylvara Technologies Pty Ltd	086 0000 888
United Arab Emirates	NA AL SHAHD COMPUTER L.L.C 00971 4 2376525
Israel	NA Eastronics LTD	1-800-567000
Vietnam	NA	FPT Service Informatic Company Ltd.	[phone] Ho Chi Minh City+84 5113.562666 Danang City+84 5113.562666 Can tho Province
Philippines	NA Glee Electronics, Inc.		[phone] to 34,[phone] to 60
Sri Lanka	NA	no distributor and/or service provider currently
Bangladesh	NA	Distributor: Computer Source Ltd (warranty buy-out)	880-2-9141747, 9127592880-2-8128848 / 52
Nepal	NA	Distributor: Syakar Co. Ltd (warranty buy-out)	977-1-4222395
Cambodia	NA	Distributor: Neat Technology Pte Ltd (Singapore) (warranty buy-out)	855-023-999992

9. Odstraňování problémů a časté dotazy

9.1 Odstraňování problémů

Na této stránce jsou uvedeny problémy, které může odstranit uživatel. Pokud problém přetrvává i po vyzkoušení těchto řešení, kontaktujte zástupce služeb pro zákazníky společnosti Philips.

1 Běžné problémy

Žádný obraz (indikátor LED napájení nesvítí)

• Zkontrolujte, zda je napájecí kabel připojen k elektrické zásuvce a do zadní části monitoru.
• Nejdříve zkontrolujte, zda se vypínač na přední straně monitoru nachází ve VYPNUTÉ poloze a stiskněte jej do ZAPNUTÉ polohy.

Žádný obraz (indikátor LED napájení je bílý)

• Zkontrolujte, zda je zapnutý počítač.
- Zkontrolujte, zda je kabel signálu řádně připojen k počítači.
- Zkontrolujte, zda nejsou ohnuté kolíky na připojovací straně kabelu monitoru. Pokud ano, opravte nebo vyměňte kabel.
- Pravděpodobně je aktivována funkce řízení spotřeby

Obrazovka říká

• Zkontrolujte, zda je kabel monitoru řádně připojen k počítači. (Rovněž viz Stručná příručka).
• Zkontrolujte, zda nejsou ohnuté kolíky kabelu monitoru.
  • Zkontrolujte, zda je zapnutý počítač.

Tlačítko Auto (Automatická) nefunguje.

- Automatická funkce je použitelná pouze v režimu VGA-Analog (VGA-analogový). Pokud výsledek není uspokojivý, můžete provést ruční úpravy prostřednictvím nabídky OSD.

Poznámka

Auto (Automatická) funkce není použitelná v režimu DVI-Digital (DVI-digitální), protože je zbytečná.

Viditelné známky kouře nebo jiskření

• Neprovádějte žádné kroky pro odstraňování problémů
  • Pro zajištění bezpečnosti ihned odpojte monitor od zdroje napájení
• Ihned kontaktujte zástupce služeb pro zákazníky společnosti Philips.

2 Problémy se zobrazením

Obraz není vystředěn

• Upravte polohu obrazu pomocí funkce „Auto“ (Automatická) v hlavních ovládacích prvcích OSD.
• Upravte polohu obrazu pomocí položek Phase/Clock (Fáze/frekvence) v části Setup (Nastavení) v Hlavní ovládací prvky OSD. Tato funkce je platná pouze v režimu VGA.

Obraz se chvěje na obrazovce

- Zkontrolujte, zda je kabel signálu řádně a bezpečně připojen ke grafické desce nebo k počítači.

Dochází ke svislému blikání

• Upravte polohu obrazu pomocí funkce „Auto“ (Automatická) v hlavních ovládacích prvcích OSD.
• Omezte svislé pruhy pomocí položek Phase/Clock (Fáze/frekvence) v části Setup (Nastavení) v Hlavní ovládací prvky OSD. Tato funkce je platná pouze v režimu VGA.

9. Odstraňování problémů a časté dotazy

Dochází k vodorovnému blikání

• Upravte polohu obrazu pomocí funkce „Auto“ (Automatická) v hlavních ovládacích prvcích OSD.
• Omezte svislé pruhy pomocí položek Phase/Clock (Fáze/frekvence) v části Setup (Nastavení) v Hlavní ovládací prvky OSD. Tato funkce je platná pouze v režimu VGA.

Obraz je rozmazaný, nevýrazný nebo příliš tmavý

- Upravte kontrast a jas na obrazovce OSD.

„Dosvit“, „vypálení“ nebo „zobrazení duchů“ zůstane po vypnutí napájení.

• Dlouhodobé nepřerušované zobrazení nehybného nebo statického obrazu může způsobit „vypálení“ obrazovky, rovněž známé jako „dosvit“ nebo „zobrazení duchů“. „Vypálení“, „dosvit“ nebo „zobrazení duchů“ je dobře známý jev u technologie panelů LCD. V mnoha případech "vypálení", "dosvit" nebo "zobrazení duchů" postupně zmizí po určité době mimo provoz.
• Před ponecháním monitoru bez dozoru vždy aktivujte spořič obrazovky.
• Bude-li na vašem monitoru LCD zobrazen neměnící se statický obsah, vždy aktivujte aplikaci pro pravidelnou obnovu obrazovky.
• Pokud neaktivujete spořič obrazovky nebo aplikaci, která pravidelně obměňuje obsah zobrazení, může dojít k vážnému „vypálení“, „dosvitu“ nebo „zobrazení duchů“, a toto narušení obrazu již nelze odstranit. Na výše uvedené poškození se nevztahuje záruka.

Obraz je zdeformovaný. Text je nejasný nebo rozmazaný.

- Nastavte rozlišení zobrazení počítače na stejný režim, v jakém se nachází doporučené nativní rozlišení obrazovky monitoru.

Na obrazovce se objevují zelené, červené, modré, tmavé a bílé tečky

- Zbývající body jsou normální vlastností tekutých krystalů používaných současnou technologií. Další podrobnosti viz pravidla pro obrazové body.

Světlo indikátoru „napájení“ je příliš silné a ruší

- Můžete nastavit intenzitu světla indikátoru „napájení“ v části Indikátor LED napájení v části Nastavení v Hlavní ovládací prvky nabídky OSD.

Potřebujete-li další pomoc, viz seznam Informační střediska pro zákazníky a kontaktujte zástupce služeb pro zákazníky společnosti Philips.

9.2 SmartControl Lite – časté dotazy

Ot. 1: Změnil jsem monitor v počítači za jiný a technologie SmartControl Lite se stala nepoužitelnou, co mám dělat?

Odp.: Restartujte počítač a zjistěte, zda technologie SmartControl Lite funguje. V opačném případě bude třeba odebrat a znovu nainstalovat SmartControl Lite, aby bylo zajištěno, že je nainstalován správný ovladač.

Ot. 2: Technologie SmartControl Lite dříve dobře fungovala, ale nyní nefunguje, co mám dělat?

Odp.: Pokud byly provedeny následující kroky, bude pravděpodobně nutné znovu nainstalovat ovladač monitoru.

• Použijte jiný grafický adaptér videa
  • Zaktualizujte ovladač videa
• Činnosti na operačním systému, například aktualizace nebo oprava
• Spust'te službu Aktualizace Windows a zaktualizujte ovladač monitoru a/nebo videa
• Operační systém Windows byl zaveden, když byl monitor vypnutý nebo odpojený.

9. Odstraňování problémů a časté dotazy

• Chcete-li získat další informace, klikněte pravým tlačítkem myši na My Computer (Tento počítač) a klikněte na Properties (Vlastnosti) -> Hardware (Hardware) -> Device Manager (Správce zařízení).
• Pokud je pod položkou Monitor uvedeno „Plug and Play Monitor“ (Monitor Plug and Play), je třeba provést novou instalaci. Jednoduše odeberte a znovu nainstalujte SmartControl Lite.

Ot. 3: Když po nainstalování SmartControl Lite klepnu na kartu SmartControl Lite, ani po chvíli se nic nezobrazí nebo se zobrazí zpráva o chybě, co se stalo?

Odp.: Váš grafický adaptér pravděpodobně není kompatibilní s technologií SmartControl Lite. Pokud je váš grafický adaptér mezi výše uvedenými značkami, zkuste stáhnout nejaktuálnější ovladač grafického adaptéru z webových stránek příslušného výrobce. Nainstalujte ovladač. Odeberte a znovu nainstalujte SmartControl Lite. Pokud přesto nefunguje, grafický adaptér bohužel není podporován. Na webovém serveru společnosti Philips zjistěte, zda je k dispozici zaktualizovaný ovladač SmartControl Lite.

Ot. 4: Po kliknutí na Product Information (Informace o produktu) se zobrazí pouze částečné informace, co se stalo?

Odp.: Pravděpodobně nemáte k dispozici nejaktuálnější verzi ovladače adaptéru grafické karty, která plně podporuje rozhraní DDC/Cl. Pokuste se stáhnout nejaktuálnější ovladač grafického adaptéru z webových stránek příslušného výrobce. Nainstalujte ovladač. Odeberte a znovu nainstalujte SmartControl Lite.

Ot. 5: Zapomněl jsem svůj kód PIN pro funkci Theft Deterrence (zabezpečení proti krádeži). Co mám dělat?

Odp.: Servisní středisko Philips má právo žádat legitimní identifikaci a ověření pro zjištění vlastnictví monitoru. Upozorňujeme vás, že funkce ochrany proti krádeži je k dispozici jako snadná a bezplatná možnost. Za správu čísel PIN nese výhradní odpovědnost konkrétní osoba nebo organizace, která ji jmenuje. Pokud číslo PIN zapomenete, servisní středisko Philips jej může pro vás znovu nastavit za nominální poplatek po ověření vlastnictví. Upozorňujeme vás, že na tuto činnost se nevztahují podmínky standardní záruky.

9.3 Obecné časté dotazy

Ot. 1: Když nainstaluji svůj monitor, co mám udělat, když se na obrazovce zobrazí zpráva „Cannot display this video mode“ (Tento režim videa nelze zobrazit)?

Odp.: Doporučené rozlišení pro tento monitor: 1920x1080 při 60 Hz.

• Odpojte všechny kabely, potom připojte počítač k monitoru, který jste použili předtím.
• V nabídce Start operačního systému Windows vyberte Settings/Control Panel (Nastavení/Ovládací panely). V okně Ovládací panely vyberte ikonu Display (Zobrazení). Na panelu Display (Zobrazení) vlastnosti vyberte kartu „Settings“ (Nastavení). Na kartě nastavení v poli označeném „desktop area“ (pracovní plocha) přesuňte posuvník na 1920x1080 obrazových bodů.

- Klepněte na „Advanced Properties“ (Upřesnit), nastavte položku Obnovovací frekvence na 60 Hz a potom klepněte na OK.

9. Odstraňování problémů a časté dotazy

• Restartujte počítač a zopakováním kroku 2 a 3 ověřte, zda je počítač nastaven na 1920×1080 při 60 Hz.
• Vypněte počítač, odpojte starý monitor a znovu připojte monitor LCD Philips.
• Zapněte monitor a potom zapněte počítač.

Ot. 2: Jaká je doporučená obnovovací frekvence monitoru LCD?

Odp.: Doporučená obnovovací frekvence monitorů LCD je 60 Hz. V případě jakéhokoli rušení na obrazovce ji můžete nastavit na 75 Hz a uvidíte, zda rušení zmizí.

Ot. 3: Co jsou soubory .inf a .icm na disku CD-ROM? Jak lze nainstalovat ovladače (.inf a .icm)?

Odp.: Jedná se o soubory ovladače monitoru. Při instalaci ovladačů postupujte podle pokynů v uživatelské příručce. Při první instalaci bude počítač pravděpodobně požadovat ovladače monitoru (soubory .inf a .icm) nebo disk s ovladači. Postupujte podle pokynů a vložte ( doprovodný disk CD-ROM), který je součástí této sady. Ovladače monitoru (soubory .inf a .icm) budou nainstalovány automaticky.

Ot. 4: Jak mám upravit rozlišení?

Odp.: Dostupná rozlišení určuje grafická karta/ovladač grafiky a monitor. Požadované rozlišení můžete vybrat v části Windows® Control Panel (Ovládací panely systému Windows®) v části „Display properties“ (Zobrazení vlastnosti).

Ot. 5: Co když se během nastavení monitoru ztratím prostřednictvím nabídky OSD?

Odp.: Jednoduše stiskněte tlačítko OK a potom volbou „Reset“ (Obnovit) obnovte všechna původní nastavení výrobce.

Ot. 6 : Je obrazovka LCD odolná proti poškrábání?

Odp.: Obecně se doporučuje nevystavovat povrch panelu nadměrným úderům a chránit jej před ostrými nebo tupými předměty. Při manipulaci s monitorem nevyvíjejte na povrch panelu žádný tlak ani sílu. Mohlo by to negativně ovlivnit vaše záruční podmínky.

Ot. 7: Jak lze čistit povrch monitoru LCD?

Odp.: Pro běžné čištění použijte čistý a měkký hadřík. Pro důkladné čištění použijte izopropyl alkohol. Nepoužívejte žádná jiná rozpouštědla, jako etylalkohol, etanol, aceton, hexan atd.

Ot. 8: Lze měnit nastavení barev monitoru?

Odp.: Ano, nastavení barev můžete změnit prostřednictvím nabídky OSD podle následujících kroků:

• Stisknutím tlačítka „OK“ zobrazte nabídku OSD.

• Stisknutím tlačítka "Down Arrow" (Šipka dolů) vyberte volbu "Color" (Barva) a stisknutím tlačítka „OK“ přejděte na nastavení barev. K dispozici jsou tři nastavení (viz níže).

• Color Temperature (Teplota barev): Při nastavení v rozsahu 6 500 K vypadají barvy na panelu „teplé“ s červenobílým barevným tónem, zatímco při nastavení teploty 9 300 K vypadají barvy na panelu „studené“ s modrobílým barevným tónem.

• sRGB: standard pro zajištění správné prěnosu barev mezi různými zařízeními (např. digitální fotoaparáty, monitory, tiskárny, skenery atd.)

• User Define (Uživatelské): uživatel si může zvolit vlastní nastavení barev upravením červené, zelené a modré složky.

Poznámka

Měření světla barvy, které vyzařuje předmět při zahřívání. Toto měření je vyjádřeno v absolutním měřítku (stupně Kelvina). Nižší teploty Kelvina, například 2004 K, jsou červené; vyšší teploty, jako například 9300 K, jsou modré. Neutrální teplota je bílá při 6504 K.

Ot. 9: Lze připojit tento monitor LCD k libovolnému počítači, pracovní stanici nebo počítači Mac?

Odp.: Ano. Všechny monitory LCD Philips jsou plně kompatibilní se standardními počítači, počítači Mac a pracovními stanicemi. Pro připojení monitoru k systému Mac může být zapotřebí kabelový adaptér. Další informace vám poskytne nejbližší obchodní zástupce Philips.

Ot. 10: Jsou monitory Philips LCD vybaveny technologií Plug-and-Play?

Odp.: Ano, tyto monitory jsou kompatibilní s technologií Plug-and-Play v operačním systému Windows 8, 7, Vista, XP, NT, Mac OSX a Linux

Ot. 11: Co znamená lpění obrazu, vypálení obrazu, dosvit nebo „duch“ v souvislosti s panely LCD?

Odp.: Dlouhodobé nepřerušované zobrazení nehybného nebo statického obrazu může způsobit „vypálení“ obrazovky, rovněž známé jako „dosvit“ nebo „zobrazení duchů“. „Vypálení“, „dosvit“ nebo „zobrazení duchů“ je dobře známý jev u technologie panelů LCD. Ve většině případů „vypálení“, „dosvit“ nebo „zobrazení duchů“ postupně zmizí po určité době mimo provoz. Před ponecháním monitoru bez dozoru vždy aktivujte spořič obrazovky. Bude-li na vašem monitoru LCD zobrazen neměnící se statický obsah, vždy aktivujte aplikaci pro pravidelnou obnovu obrazovky.

Výstraha

Vážné příznaky „vypálení“, „dosvitu“ nebo „zobrazení duchů“ nezmizí a nelze je opravit. Na výše uvedené poškození se nevztahuje záruka.

Ot. 12: Proč se na displeji nezobrazuje ostrý text a proč mají zobrazené znaky zubaté okraje?

Odp.: Tento LCD monitor nejlépe funguje při svém nativním rozlišení 1920x1080 při 60 Hz. Používejte toto rozlišení pro dosažení optimálního zobrazení.

© 2013 Koninklijke Philips Electronics N.V. Všechna práva vyhrazena.

Philips a emblém štitu Philips jsou registrované obchodní známky Koninklijke Philips Electronics N.V. a jsou použivány v licenci od Koninklijke Philips Electronics N.V.

Údaje mohou být bez předchozího upozornění změněny.

Verze: M5224GE1T
