NÁVOD K OBSLUZE BRZ600.5 BAUMATIC
Návod k obsluze pro Váš přístroj Baumatic
BRZ600.5

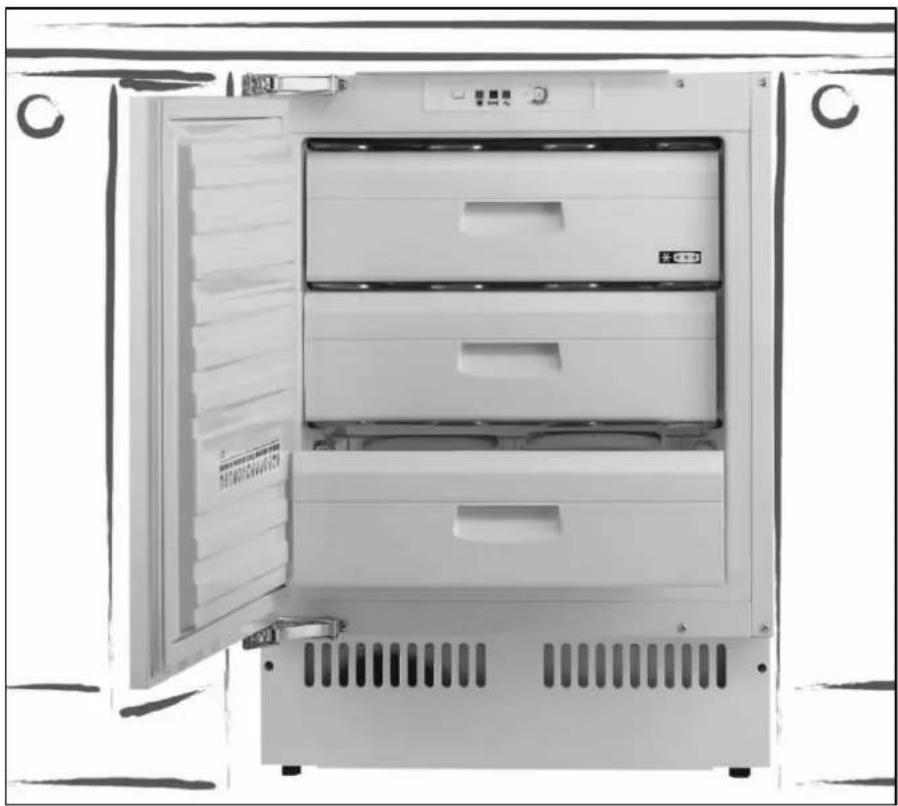

Vestavná mraznička pod pracovní desku
POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.
ě
DDě25/07/11ě
Obsah
Ochrana životního prostředí 4
Důležité bezpečnostní informace 5
Specifikace 7
Rozměry spotřebiče a otvoru k vestavění spotřebiče 7
Specifikace výrobku 7
Objem 7
Třída energetické účinnosti 8
Popis přístroje 8
Používání mrazničky 9
Před zapojením spotřebiče 9
Při prvním použití zařízení 9
Spuštění spotřebiče a nastavení termostatu 9
Ukládání a uchovávání potravin v mrazničce 11
Výroba kostek ledu 12
Tipy na úsporu energie při používání mrazničky 12
Čištění a údržba 13
Odmrazování mrazničky 14
Instalace 15
Připojení k elektrické síti 15
Umístění 16
Rozměry spotřebiče a otvoru pro vestavbu 17
Dodané instalační komponenty 17
Potřebné nářadí 18

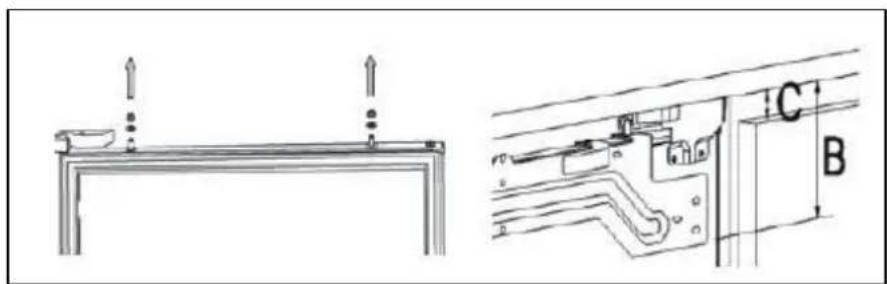

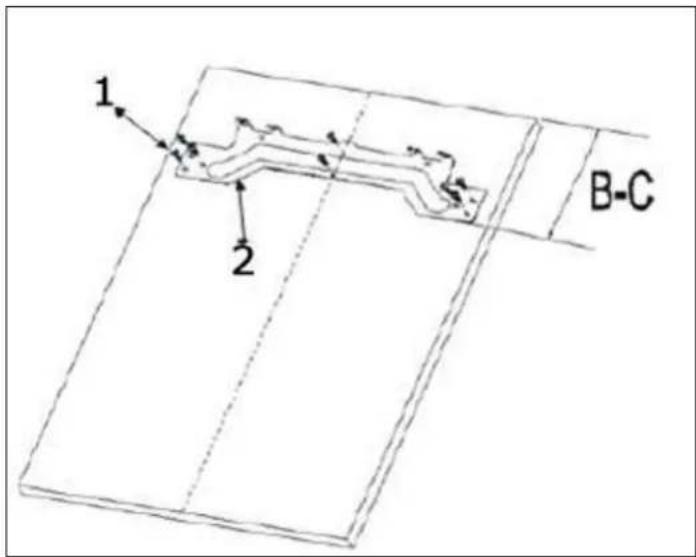

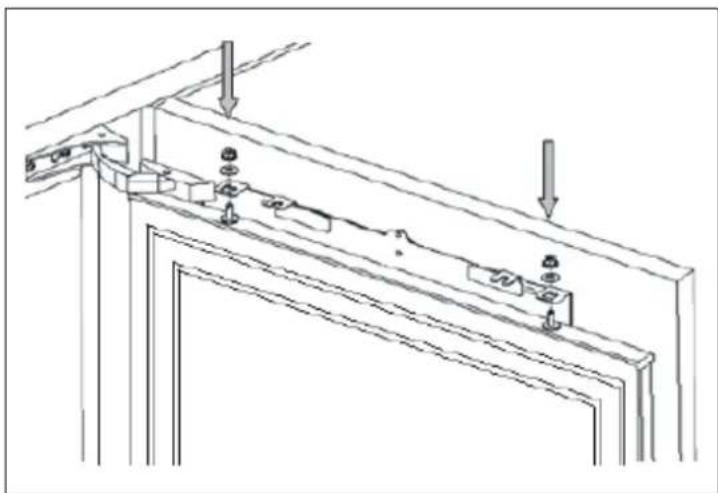

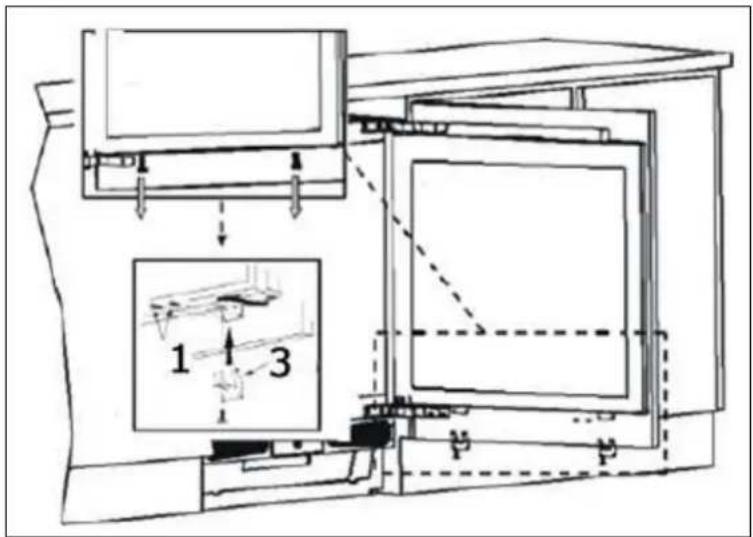

Instalace mrazničky 18

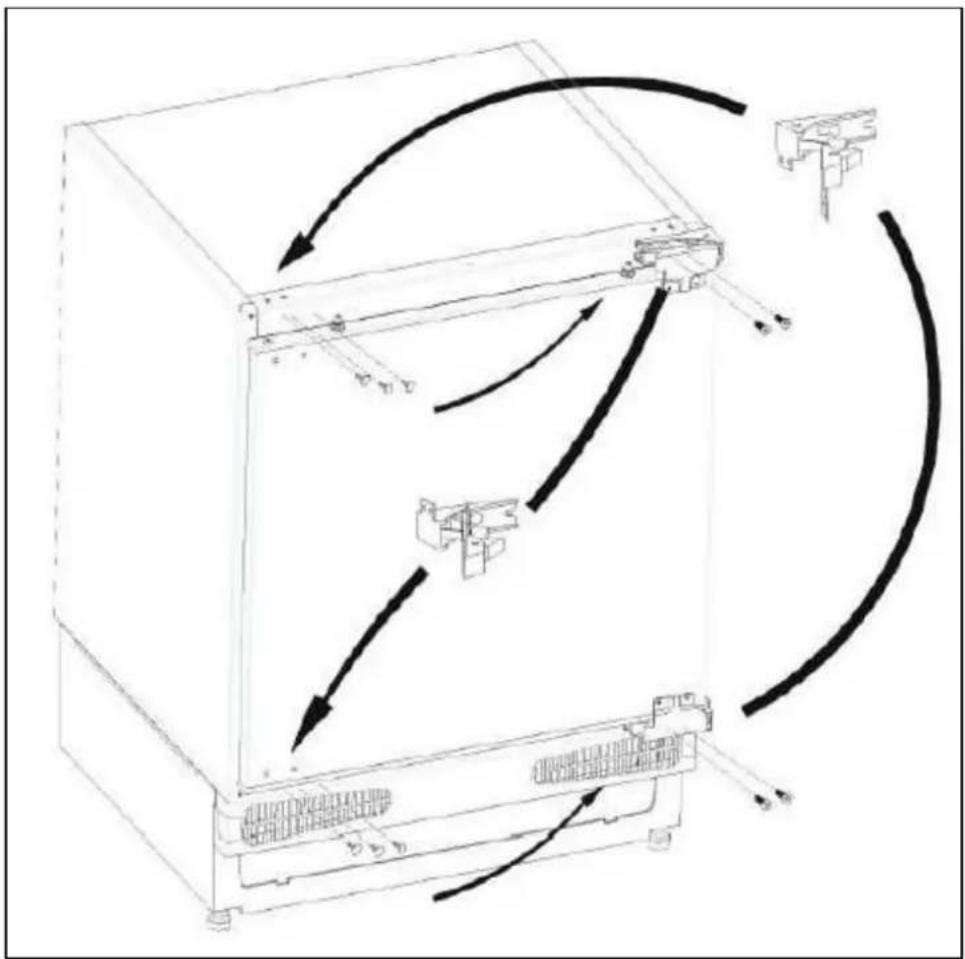

Změna strany zavěšení dvířek 24
Odstraňování závad 25
Důležité informace a závěrečná upozornění 28
Ochrana životního prostředí
LIKVIDACE ODPADU
Roztrídte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).
Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).
Tento spotřebič je určen jenom pro použití v domácnosti.
Vážený zákazníku,
děkujeme Vám, že jste si vybral náš výrobek.
Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.
Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.
ZÁRUKA
Na Váš nový spotřebič poskytujeme 24měsíční záruku.
Upozornění
Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.
Prosímů uchovejte si také účet o zaplacení za spotřebič / fakturu.
Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.
Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.
POPRODEJNÍ ŸERVIŮ
Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.
Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.
V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:
Telefon 800 185 263 v pracovní dny od 9.00 do 17.00 hod. nebo na www.baumatic.cz
Prosíme, abyste měli připravené po ruce následující údaje:
- typ výrobku / model
- sériové číslo
- datum zakoupení spotřebiče
Poznámka
Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat od Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.
Důležité bezpečnostní informace
Vaše bezpečnost je pro společnost Baumatic to nejdůležitější. Prosím přečtete si tuto instrukční příručku předtím, než se pokusíte spotřebič nainstalovat nebo jej používat. Pokud si nejste jisti s kteroukoli informací, obsaženou v této příručce, prosím zavolejte do Technického oddělení společnosti Baumatic.
Používání spotřebiče
○ Tento spotřebič je navržen pro použití pouze v domácnostech. Je vhodný pro uchovávání potravin, které je nutno zmrazit nebo zchladit. Pokud bude použit pro jakýkoli jiný účel, nebo bude použit nesprávným způsobem, odmítá společnost Baumatic odpovědnost za jakékoli škody, ke kterým dojde.
○ Z bezpečnostních důvodů nesmí být prováděny změny specifikace zařízení.
Před použitím spotřebiče
○ Zkontrolujte spotřebič, na jakákoli případná poškození z důvodu transportu nelze brát zřetel. Pokud zjistíte jakékoli poškození, nepřipojujte spotřebič k elektrické napájecí síti a neprodleně se spojte se svým prodejcem.
Chladivo
- V tomto zařízení je obsaženo chladivo R600a. Jde o zemní plyn bez freonů, které by mohly poškodit životní prostředí. Jedná se však o hořlavinu, a proto je nutno zachovávat opatrnost:
- Při přepravě a instalaci spotřebiče dbejte, aby nedošlo k poškození chladicího potrubí.
- Bylo-li potrubí poškozeno, vyvarujte se používání otevřeného ohně a jiných zápalných zdrojů. Prostor, do něhož bude spotřebič umístěn, je nutno náležitě odvětrávat.
o Nepokládejte žádné předměty na horní plochu spotřebiče, neboť by mohlo dojít k poškození horní desky.
Bezpečnost dětí
○ Obalový materiál umístěte mimo dosah dětí.
○ Nedovolte dětem, aby se dotýkaly ovládacích prvků nebo aby si hrály se spotřebičem.
Obecná bezpečnostní opatření
o Při vytahování zástrčky napájecího kabelu spotřebiče ze síťové zásuvky netahejte za vlastní kabel.
- Nevytahujte, ani nezastrkujte zástrčku kabelu do zásuvky, pokud máte vlhké ruce.
o Nepokoušejte se používat spotřebič ve venkovním prostředí nebo na takovém místě, kde by pravděpodobně přišel do kontaktu s chemickými prvky.
o Před čištěním spotřebiče nebo před prováděním jeho údržby nezapomeňte nejdříve odpojit spotřebič od elektrické napájecí sítě.
- Nikdy nedovolte, aby se zadní cívky dotýkaly plochy stěny místnosti.
o Při instalaci spotřebiče vždy zajistěte, aby se v místě jeho instalace neskladovaly papíry nebo jiné hořlavé materiály.
- Nikdy neblokujte větrací otvory spotřebiče, a to jak uvnitř, tak i na vnějším povrchu spotřebiče.
- Je nezbytné, aby byl spotřebič řádně větrán, to znamená, aby byl dostatečný průtok vzduchu mezi spodní částí jednotky a deskou podstavce, na které je posazen.
○ Neumístujte do spotřebiče elektrická zařízení, jako jsou mixéry nebo zařízení na výrobu zmrzliny.
Üervis
Neměli byste se pokoušet opravovat spotřebič sami, neboť by mohlo přitom dojít k vašemu zranění nebo k vážné funkční poruše spotřebiče. Pokud požadujete provést servis, kontaktujte prosím, Technické oddělení společnosti Baumatic.

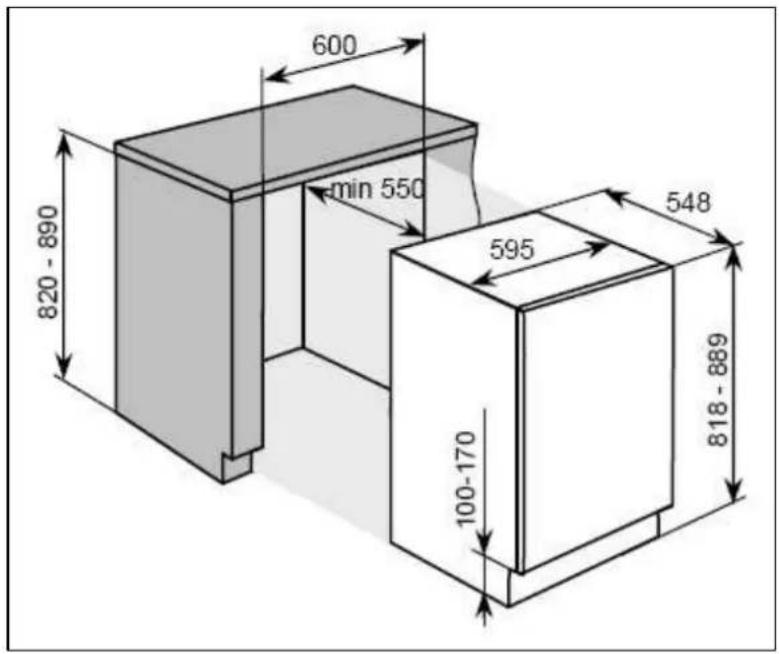

Rozměry spotřebiče a otvoru k vestavění spotřebiče
Výška: 818 - 889 mm 820 - 890 mm
Šířka: 595 mm 600 mm
Hloubka: 548 mm 550 mm (min)
Üpecifikace výrobku
o Manuální odmrazování mrazničky
o Nastavitelný termostat
o Indikátor zvýšené teploty
o Kontrolka rychlého zmrazení
o 3 transparentní zásuvky v mrazničce
o Forma na výrobu ledu
o Možnost změny strany otevírání dveří
o Pevné ploché panty
○ Hlučnost (dB): 44
Objem
○ Celkový objem: 107 litrů
o Čistý objem: 95 litrů Třída energetické účinnosti
Třída energetické účinnosti: A+
* Podrobnější informace o nutné velikosti otvoru k vestavění spotřebiče naleznete v pokynech k instalaci.
Důležité: Při instalaci spotřebiče je zapotřebí znát jeho klimatickou třídu.
Klimatickou třídu zařízení naleznete na typovém štítku. Typový štítek je umístěn na levém předním okraji uvnitř mrazničky. Štítek naleznete po otevření dvířek spotřebiče.
Na tomto štítku se udává rozmezí teplot okolního prostředí, při nichž bude spotřebič náležitě funkční.
Popis přístroje
Před zapojením spotřebiče
○ Ujistěte se, že spotřebič byl nainstalován příslušně kvalifikovanou osobou, a to podle informací, obsažených v těchto instalačních pokynech Baumatic.
o Poté, co mrazničku obdržíte, vyčkejte po dobu osmi hodin, než ji připojíte k síťovému napájení. Umožníte tak, aby se chladicí plyny, které se při přepravě mohly rozvířit, usadily.
○ Vnější části spotřebiče a jeho vyjímatelné příslušenství je nutno očistit vlhkou tkaninou namočenou v roztoku tekutého čisticího prostředku a vody.
○ Vnitřní prostor spotřebiče je zapotřebí otřít roztokem jedlé sody rozpuštěné ve vlažné vodě. Po očištění vnitřku a příslušenství spotřebiče je důkladně osušte.
- Jakmile spotřebič poprvé zapnete, můžete ucítit zápach. Zápach zmizí poté, co se zařízení začne ochlazovat.
Při prvním použití zařízení
o Po prvním zapnutí spotřebiče nastavte knoflík termostatu na maximální hodnotu na dobu 24 hodin.
- Poté, co mrazničku poprvé zapnete, kompresor bude nepřetržitě v provozu přibližně po dobu 24 hodin nebo do té doby, dokud se teplota v mrazničce dostatečně nesníží.
o Po tuto dobu prosím, pokud možno, často neotevírejte dvířka mrazničky a nevkládejte do ní větší množství potravin.
o V případě, že bylo zařízení vypnuto nebo vytaženo ze zásuvky, je nutno vyčkat nejméně po dobu 5 minut, než spotřebič a termostat znovu zapnete nebo připojíte k síťovému napájení.

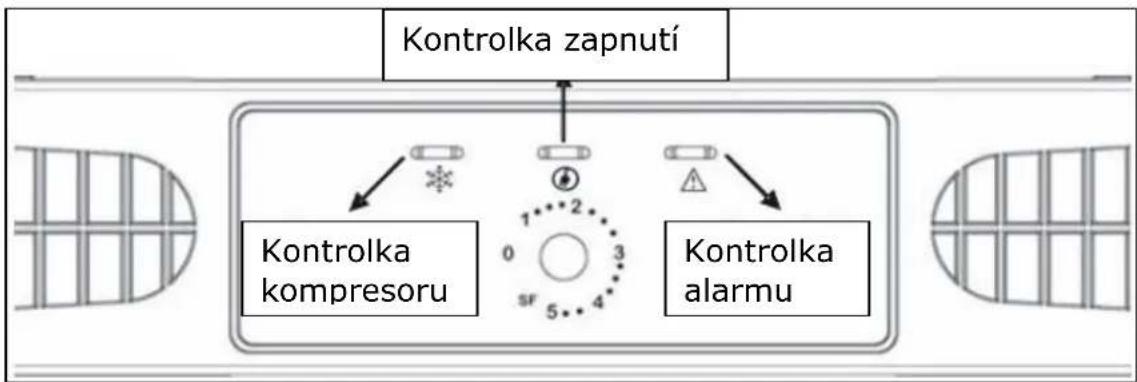

Úpuštění spotřebiče a nastavení termostatu
○ Chcete-li zařízení uvést do provozu, připojte je k sítovému napájení a nastavte termostat. Ovladač termostatu naleznete v spodní části mrazničky.
○ Termostat automaticky řídí teplotu uvnitř mrazničky, v závislosti na hodnotě, na niž jste ovládací kolečko nastavili.
○ Hodnota <0> znamená, že spotřebič nebude chladit. Osvětlení však bude stále v provozu.
○ Nastavením hodnoty <1>dosáhnete uvnitř zařízení vyšší teploty.
○ Nastavíte-li hodnotu <5>, bude teplota uvnitř spotřebiče nižší.
○ Nastavíte-li hodnotu
o Doporučujeme termostat nastavit v rozmezí hodnot <3> až <4>.
DÜLEŽITÉ: Na teplotu uvnitř mrazničky mají vliv okolní teplota v místnosti, teplota potravin, množství skladovaných výrobků a to, jak často otevíráte dvířka zařízení.
○ Nastavíte-li na termostatu nejvyšší hodnotu (hodnotu <7> a
○ Kontrolka kompresoru: Svítí oranžově, pokud je kompresor zapnutý. Při nastavení na
○ Kontrolka zapnutí: Svítí zeleně automaticky pokud je spotřebič připojen ke zdroji napájení.
○ Kontrolka alarmu: Svítí červeně pokud teplota vystoupá ke kritickému bodu uvnitř mrazničky a potraviny mohou rozmrznout.
Ukládání a uchovávání potravin v mrazničce
o Mraznička by měla být používána k zamražení čerstvých potravin a k uchovávání již zamražených potravin po dobu, která je uvedena na balení a k výrobě kostek ledu.
○ Pokud chcete zamrazovat čerstvé jídlo, řádně ho zabalte. Balení by mělo být vzduchotěsné a nemělo by unikat. Speciální mrazící pytlíky, hliníkové fólie (velký stupeň nebo dvojitá vrstva), igelitové pytlíky a plastové nádoby jsou ideální.
○ Maximální množství zmražených potravin během 24 hodin může být 9 kg.
○ Pro ideální výkon spotřebiče a dosažení maximální mrazící kapacity, nastavte termostat na
o Po vložení čerstvého jídla do mrazničky, 24 hodinové nastavení
○ Důležité: Kvůli úspoře energie je zbytečné zapínat
○ Nedovolte, aby se potraviny, které chcete zmrazit, přišli do kontaktu s již zamraženými potravinami.
o Vždy označte datumek a obsahem balení a nepřekračujte uvedenou dobu uchovávání.
○ V případě výpadku proudu nebo funkční poruchy, mraznička bude udržovat dostatečně nízkou teplotu pro uchovávané potraviny po určitou dobu. Nicméně, vyhněte se otevírání dveří, aby jste zpomalili růst teploty uvnitř mrazničky.
o Nikdy nevkládejte horké jídlo do mrazničky
o Při ukládání zmražených potravin se ujistěte, že není balení poškozeno.
o Doba uchovávání a doporučená teplota pro uchovávání zmražených jídel jsou uvedeny na balení. Pro uchovávání a používání následujte instrukce výrobce. Pokud na balení nejsou uvedeny žádné informace, potraviny by neměli být uchovávány déle než 3 měsíce.
o Po zakoupení mražených potravin je uložte do mrazničky co možná nejdříve.
- Jakmile jsou jednou potraviny rozmraženy, nesmí být znovu zamraženy. Musíte je uvařit co možná nejdříve.
○ Pokud chcete využít maximální kapacitu, můžete vyjmout zásuvky a uchovávat potraviny přímo na chladících trubkách. Toto vám umožní využití celého prostoru mrazničky, ale ujistěte se, že nepřetížíte mrazničku, jinak by to mohlo ovlivnit její výkonnost.
○ Neotvírejte dvířka mrazničky příliš často nebo je nenechávejte otevřené příliš dlouho, neboť to zvýší teplotu uvnitř spotřebiče a zvýší spotřebu energie.
○ Horké jídlo by mělo vystydnout před tím, než se ho pokusíte zmrazit. Pokud by jste vložili horké jídlo do mrazničky, zvýší se tím vlhkost, která způsobí tvorbu ledu a také se zvýší spotřeba energie.
Výroba kostek ledu
o Misku na led naplňte vodou a vložte ji do mrazicího prostoru.
o Poté, co voda zmrzne a přemění se v led, uvolněte ledové kostky zkroucením misky (podle obrázku).
Tipy na úsporu energie při používání mrazničky
Instalace:
- Spotřebič nainstalujte na chladné místo. Pokud jej umístíte na místo s přímým slunečným zářením nebo hned vedle trouby či jiného zdroje tepla, jeho spotřeba energie může podstatně vzrůst.
○ Ujistěte se, že jsou splněny požadavky na správnou ventilaci spotřebiče. Nedostatečná ventilace může zvýšit spotřebu energie až o 15%.
Čištění a údržba:
○ Pro zachování vysokého výkonu čistěte příležitostně cívky kondenzátoru (jsou-li na daném spotřebiči).
o Pravidelně spotřebič odmrazujte. Nános ledu sníží efektivitu spotřebiče. Měli by jste odmrazovat pokaždé, když led
dosáhne tloušťky 5mm.
o Těsnění dveří umývejte teplou vodou nebo čisticím prostředkem, který nezanechává stopy. Neprodyšné těsnění dveří je velice důležité pro správný výkon spotřebiče.
Použití:
○ Dvířka mrazničky neotvírejte opakovaně nebo častěji než je opravdu nutné.
○ Termostat nenastavujte na příliš nízkou teplotu. Změna teploty o pouhý jeden stupeň může navýšit spotřebu energie až o 5%. Pro kontrolu teploty použijte teploměr.
○ Provozní teplota mrazničky by měla být okolo -15°C až -18°C.
o Před uložením jídla do mrazničky jej nechte dostatečně vychladnout (ale nevystavujte jej příliš dlouho pokojové teplotě).
○ V mrazničce by měli být balení s potravinami rozptýleny dokud úplně nezmrznou.
○ Pokud odjíždíte na delší dobu, vypněte spotřebič, vyprázdněte jej a vyčistěte. Dvířka nechte pootevřená.
○ Pokud máte druhý spotřebič, který aktuálně nepoužíváte, ujistěte se, že jej skladujete vypnutý s pootevřenými dvířky, dokud jej znovu nepoužijete.
Čištění a údržba
o Při čištění spotřebič nepolévejte ani nestříkejte vodou.
○ Prostor mrazničky je nutno pravidelně čistit roztokem jedlé sody rozpuštěné ve vlažné vodě.
o Příslušenství omývejte zvlášť mýdlovou vodou. Nemyjte ho v myčce na nádobí.
o K čištění nepoužívejte abrazivní prostředky, saponáty nebo mýdla.
o Po omytí spotřebič otřete vlhkou tkaninou, a poté jej důkladně osušte.
o Po očištění zařízení si osušte ruce, a poté spotřebič znovu připojte k sítovému napájení.
Odmrazování mrazničky
Důležité: Nikdy nepoužívejte ostré kovové předměty k odstraňování ledu, mohlo by to poškodit oběh mrazničky.
o Po určité době se na některých místech může vyskytovat led. Led by jste měli odstraňovat pravidelně. Můžete na to použít plastovou škrabku na led.
○ Kompletní odmrazování je zapotřebí pokud vrstva ledu překročí 5 mm kvůli údržbě efektivitě mrazničky.
- Den před tím, než budete kompletně odmrazovat nastavte termostat na <5>, aby iste zamrazili veškeré potraviny.
○ Během odmrazování, zmrzlé potraviny by měli být zabaleny do několika vrstev papíru a ponechány na chladném místě. Nevyhnutelný nárůst teploty zkrátí životnost potravin. Nezapomeňte zpracovat tyto potraviny během relativně krátké doby.
o Nastavte termostat na <0> a vypněte spotřebič.

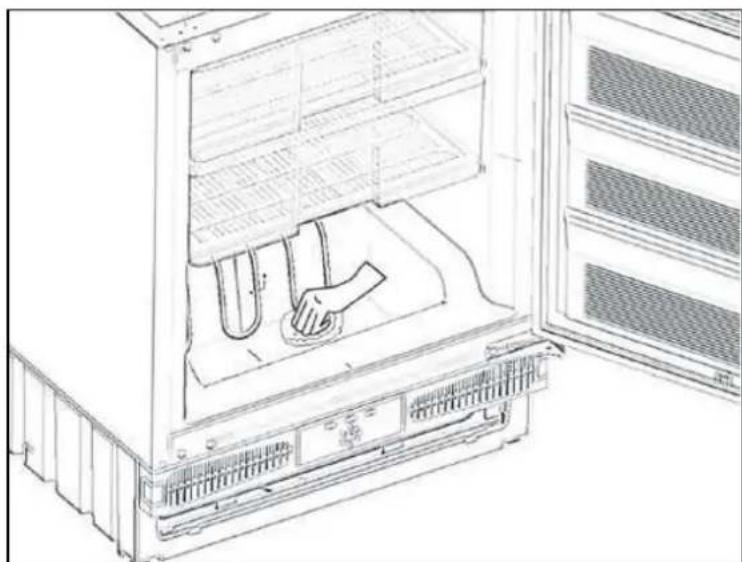

Důležité: Spotřebič musí být odpojen od hlavního zdroje napájení před dalším pokračováním.
○ Nechte otevřená dvířka, aby jste urychlili proces odmrazování. Odstraňte rozmraženou vodu ze spotřebiče. Pokud je rozmražená voda na podlaze, můžete ji očistit houbičkou.
○ Vyčistěte vnitřek pomocí vlažné vody a trochy čistícího prostředku. Nikdy nepoužívejte drsné produkty nebo agresivní čisticí činidla.
○ Vysušte vnitřek spotřebiče a zapojte do zdroje napájení. Nastavte termostat na <5> na 24 hodin před nastavením na normální pozici.
○ Důležité: Nevkládejte potraviny zpět před tím, než bude mraznička úplně namrazena.
Instalace
Výrobce odmítá jakoukoli odpovědnost v případě, že elektromontér nedodrží všechny platné předpisy pro ochranu před elektrickým úrazem, které jsou nutné pro normální používání a správný provoz elektrického systému.
Připojení k elektrické síti
VAŠEůůMRAZNIČKAůůJEů URČENÁůůPROů TRVALOUů INSTALACI.ě
- Spotřebič se dodává s připojenou 16 A zástrčkou. Bude-li v budoucnu v zástrčce zapotřebí vyměnit pojistku, jeů nutno použít 16 A pojistku.
o Vodiče v sítovém kabelu mají následující barvy:
Hnědá Fáze
Modráů Nula
Žlutozelený Uzemnění
o Jelikož barvy síťových vodičů nemusí odpovídat barevnému značení, které identifikuje svorky ve vaší rozvodné skřínce, pokračujte prosím následovně:
- Hnědýěvodič musí být připojen ke svorce označené "L" (fáze) nebo zbarvené červeně.
- Modrýů vodič musí být připojen ke svorce označené "N"
(nulový), nebo zbarvené černě.
- Žlutozelenýůvodič musí být připojen ke svorce označené "E" (uzemnění), nebo označené symbolem země, nebo zbarvené žlutozeleně.
o Po dokončení elektrického připojení nesmí z vodičů vyčnívat žádná lanka, ani nesmí být vodiče naříznuté. Upínka kabelu musí být nasazena přes vnější plást kabelu.
Umístění
○ Doporučujeme spotřebič nainstalovat výhradně v místě, na němž okolní teplota odpovídá klimatické třídě uváděné na typovém štítku zařízení. Nebude-li okolní teplota v rozmezích uváděných níže, nemusí spotřebič náležitě fungovat.
| Klimatickáůtřídaů | Vhodnáůteplotaůokolníhoůprostředíů |
| SN +10-32 °C | |
| N +16-32 °C |
- Spotřebič nevystavujte přímému slunečnímu záření ani dlouhodobému působení horka nebo extrémních teplot (např. u topných těles nebo ohřívačů vody).
o Dvířka se musejí zcela a volně otevírat.
○ Zařízení je nutno umístit tak, aby přístup k uskladněným potravinám nebyl omezen.
○ Ověřte, zda je k dispozici síťová zásuvka, k níž bude přístup i po namontování spotřebiče.
Rozměry spotřebiče a otvoru pro vestavbu
Dodané instalační komponenty
○ Tabulka níže ukazuje obsah dodaného instalačního nářadí a náčiní potřebného k provedení instalačního procesu.
o V instalačních instrukcích budete odkazováni na čísla náčiní z této tabulky.
2) Dveřní pant
3) Spodní těsnění dvířek (2 ks)
4) Kryt pantu
5) Šroub
ü) Horní
Potřebné nářadí
8) Klíč
9) Pravoúhlé pravítko
10) Šroubovák
Instalace mrazničky
Pokudůůpotřebujeteůůdveřeůůspotřebičeůůotevíratů zůdruhéůůstrany,ůůpotomůůzměňteůůstranuůůzavěšeníů dveříůještěůpředůzahájenímůsamotnéůinstalace (viz změna strany zavěšení dvířek).
○ Upevněte závěs šroubem (5).
o Nalepte těsnění na opačnou stranu dvěřního pantu.
o Použijte vodováhu, aby jste se ujistili, že je spotřebič v rovině.
○ Zasuňte spotřebič do kuchyňské linky a zarovnejte závěsový povrch s povrchem kuchyňské linky použitím pravoúhlého pravítka.
○ Zašroubujte panty a kovové závěsy do kuchyňské linky použitím šroubů (1).
○ Odšroubujte a vyjměte matice a podložky z dvířek spotřebiče. Připevněte závěs dvířek (2) na dvířka spotřebiče přiložením děr na příslušné šrouby.
○ Dimenze B: Měřeno od spodní strany povrchu kuchyňské linky ke spodu .
○ Dimenze C: Měřeno od spodní strany povrchu kuchyňské linky k povrchu další dveřní jednotky.
o Zašroubujte závěs dvířek (2) na místo použitím šroubů (1).
○ Umístěte dvířka skříňky na spotřebič vložením seřizovacích šroubů na štěrbiny na závěsu dvířek.
○ Umístěte podložky a zašroubujte matky na seřizovacích šroubech.
- Zavřete dvířka a zkontrolujte zarovnání s ostatními dvířky linky. Nastavte dvířka linky šroubováním nebo odšroubováním seřizovacích šroubů pomocí šroubováku (10) pro vertikální nastavení.
o Upevněte matky použitím klíče (8), aby jste upevnili závěs.
o Vyjměte šrouby (1) na spodku dvířek spotřebiče.
○ Umístěte spodní těsnění (3) dvířek a zašroubujte ho.
o Zasuňte kryt závěsu (4) na závěs dvířek.
Poznámka: V přední části Vašeho spotřebiče se nachází štěrbina na odvětrávání. Pokud bude podstavec zakrývat odvětrávací štěrbinu, udělejte do něj výřez.
Změna strany zavěšení dvířek
- Veškeré části, které vyjmete ze spotřebiče během výměny zavěšení dvířek by měli být uchovány k pozdějšímu použití.
○ Odšroubujte šroub z přední strany dvířek spotřebiče. Vyndejte dvířka spotřebiče a položte je na měkký povrch, aby se nepoškrábali.
o Přesuňte kolíčky děr z přední strany dvířek spotřebiče do děr na opačné straně.
o Otevřete horní pant dvířek a spodní pant dvířek a rozložte je.
o Přesuňte kolíčky děr na opačnou stranu.
- Namontujte horní pant dvířek a spodní pant dvířek na opačné rohy, než byli původně.
o Namontujte dvířka spotřebiče.
Odstraňování závad
DÜLEŽITÉ:ůPokudůzjistíte,ůžeůmrazničkaůnepracujeů správně,ů taků předtím,ů nežů kontaktujeteů Servisníů linku,ůůseůůpodívejteůůnaůůpopsanéůůproblémyůůaů případnáůřešení.ů
Zdáúse,ůžeůmrazničkaůnefunguje/doůspotřebičeůneníů přiváděnůproud.ů ů
o Zkontrolujte, zda je zástrčka řádně vložena do síťové zásuvky.
○ Ověřte, zda nebylo přerušeno sítové napájení (např. nedošlo k jeho výpadku nebo zda se nespálila pojistka).
o Zkontrolujte, zda ovladač termostatu není nastaven na pozici vypnuto.
○ Ověřte, zda hodnota sítového napětí odpovídá napětí uváděnému na typovém štítku spotřebiče.
Zdáůse,ůžeůmrazničkaůnevykazujeůřádnýůvýkon.ůůů
○ Zkontrolujte, zda spotřebič není přetížen a že v něm není vměstnáno příliš mnoho potravin.
o Termostat je nastavený na příliš nízkou hodnotu. Ovladač termostatu otočte k vyšším hodnotám.
○ Ověřte, zda lze dvířka náležitě uzavřít a zda nezůstala omylem déle otevřena.
o Zkontrolujte, zda je zajištěno náležité odvětrávání spotřebiče.
Mojeůmrazničkaůjeůhlučná.ů
○ Chladicí plyn, který cirkuluje v potrubí spotřebiče, může vydávat slabší zvuk, a to i v případě, že kompresor není v provozu.
○ V případě, že se hluk zvyšuje nebo v případě, že je spotřebič hlučnější než obvykle, ověřte, zda je zařízení náležitě usazeno a zda uvnitř spotřebiče nic nechrastí.
ů ů Naůzadníůstěněůuvnitřůmrazničkyůseůvytvořilůled.ů
○ Zkontrolujte, zda se zadní stěny uvnitř mrazničky nedotýkají nějaké potraviny.
o DŮLEŽITÉ: Tvorba ledových kapek na zadní straně spotřebiče je běžná. Vytváření ledových kapek nepředstavuje závadu spotřebiče.
Naúdněůmrazničkyůseůusazujeůvodaůneboůvytékáůzů mrazničky.ů
o Postupujte podle „Odmrazovací otvor“ na str. 13.
Baumatic čisticí prostředky
o BC001 – Čistič a odmaštovač myček nádobí (200g)
o BC002 – Odvápňovač praček a myček nádobí (200g)
o BC003 – Čistič na sklokeramické desky (250 ml)
o BC004 – Čistič na trouby (250ml)
o BC005 – Čistič nerezových ploch (250ml)
Pokud budete chtít objednat jakýkoli čisticí prostředeků prosíme zavolejte zdarma na 800 185 263 a zde sdělte kód výrobku.
Technická data
Informační list
| Výrobce BAUMATIC | |
| Číslo modelu BRZ600.5 | |
| Kategorie chladicího spotřebiče 8 | - Skříňová mraznička |
| Třída energetické účinnosti (1) A+ | |
| Roční spotřeba energie(2) 187 kWh | |
| Užitný objem chladicího prostoru | |
| Užitný objem mrazicího prostoru 95 litrů | |
| Třída mrazničky 4 | |
| Beznámrazový prostor | |
| Doba náběhu teploty 18 hodin | |
| Mrazicí výkon 9kg/24h | |
| Klimatická třída (3) SN | |
| Hlučnost 44 dB | |
| Typ instalace Vestavná | |
(1) Na stupnici od A+++ (nejvyšší účinnost) do G (nejnižší účinnost)
(2) Roční spotřeba energie založená na výsledcích normalizované zkoušky po dobu 24 hodin. Skutečná spotřeba energie závisí na způsobu použití spotřebiče a také na tom, kde se spotřebič nachází.
(3) Tento spotřebič je určen pro použití při okolní teplotě mezi“16°C” (nejnižší teplota) a “32°C” (nejvyšší teplota).
Důležité informace a závěrečná upozornění
DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.
NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.
Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.
V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.
To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.
DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.
Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz - www.baumatic.com nebo se obratte na svého prodejce.
Baumatic ČR spol. s r.o. Lípová 665 460 01 Liberec 4
Tel:+420 483 577 200
www.baumatic.cz
Baumatic®
United Kingdom
ňustomerůňareůTelephoneů
(0118) 933 ǚ911
ňustomerůňareůFaxů
(0118) 98ü 9124
SparesüTelephoneü
(01235) 43d'244
