NÁVOD K OBSLUZE LX835 LANDXCAPE

1. Bezpečnost výrobku

1.1 Základní a doplňkové bezpečnostní pokyny

VAROVÁNÍ: Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržení bezpečnostních varování a pokynů může vést k úrazu elektrickým proudem, k vzniku požáru nebo k vážnému úrazu. Pečlivě si přečtěte všechny pokyny týkající bezpečného použití tohoto zařízení. Všechna varování a bezpečnostní pokyny uschovejte pro budoucí použití.

• Toto zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití tohoto zařízení osobou odpovědnou za jejich bezpečnost.
• Děti musí být pod dozorem, aby bylo zajištěno, že si s tímto zařizením nebudou hrát.
• Baterie v tomto zařízení může být vyměněna pouze kvalifikovaným personálem.
  VAROVÁNÍ: K nabíjení baterie používejte pouze vyjímatelný napájecí zdroj dodávaný se zařízením.

DŮLEŽITÉ PŘED POUŽITÍM POZORNĚ PŘEČTĚTE ULOŽTE PRO BUDOUCÍ POUŽITÍ

Postupy týkající se bezpečného použití Zaškolení

a) Pečlivě si prostudujte všechny pokyny. Ujistěte se, zda jste zcela pochopili uvedené pokyny a seznamte se s ovládacími prvky a se správným použitím tohoto zařízení.
b) Nikdy nedovolte, aby toto zařízení používaly osoby, které nejsou seznámeny s těmito pokyny. Místní předpisy mohou omezovat věk uživatele.
c) Za nehody nebo rizika hrozící ostatním osobám nebo jejich majetku odpovídá obsluha nebo uživatel.

Příprava

a) Zajistěte správnou instalaci vymezovacího drátu podle uvedených pokynů.
b) Provádějte pravidelnou kontrolu prostoru, kde bude toto zařízení použito a odstraňte všechny kameny, klacíky, dráty, kosti a další cizí předměty.

c) Provádějte pravidelnou vizuální kontrolu, zda nedošlo k opotřebování nebo poškození nožů, montážních šroubů nožů a celého sekacího ústrojí. Opotřebované nebo poškozené nože a šrouby vyměňujte vždy jako sady, abyste uchovali správné vyvážení.
d) U zařízení, která jsou vybavena více vřeteny, dávejte pozor, protože otáčení jednoho vřetena může způsobit otáčení dalších vřeten.
e) VAROVÁNÍ! Tato sekačka nebude pracovat, nebude-li na svém místě její kryt.

Použití

1. Základní pokyny

a) Nikdy nepracujte s tímto zařízením, jsou-li poškozeny jeho ochranné kryty nebo nejsou-li na určených místech bezpečnostními prvky, například odchylovače.
b) Nevkládejte ruce nebo chodidla do blízkosti nebo pod rotující díly. Stále udržujte průchozí výstupní otvor sekačky průchozí.
c) Nikdy toto zařízení nezvedejte nebo nepřenášejte, je-li jeho motor v chodu.
d) Blokovací zařízení spustte přímo ze zařízení:

- Před odstraněním zablokování; - Před kontrolou, čištěním nebo prováděním prací na sekačce.

e) Provádění úprav originální konstrukce této robotické sekačky není povoleno. Všechny úpravy jsou prováděny na vaše vlastní riziko.

f) Spouštějte robotickou sekačku podle uvedených pokynů. Před stisknutím tlačítka zapnuto/vypnuto, zajistěte, aby se vaše ruce a nohy nenacházely v blízkosti rotujících nožů. Nikdy nevkládejte vaše ruce a nohy pod sekačku.

g) Nikdy tuto robotickou sekačku nezvedejte a nepřenášejte, je-li stisknuto tlačítko zapnuto/vypnuto.

h) Nedovolte, aby tuto robotickou sekačku používaly osoby, které neví, jak pracuje a jak reaguje.

i) Nikdy nepokládejte na horní část sekačky nebo nabíjecí základny žádné předměty.

j) Nepovolte používání robotické sekačky, došlo-li k jejímu poškození nebo k poškození nožového kotouče. Sekačka nesmí být také použita s poškozenými noži, šrouby, maticemi nebo napájecím kabelem.

k) Nemáte-li v úmyslu tuto sekačku používat, vždy ji vypněte. Robotická sekačka může být spuštěna

pouze v případě, je-li stisknuto tlačítko zapnuto/vypnuto a je-li zadán správná PIN kód.

I) Ruce a chodidla držte v bezpečné vzdálenosti od rotujících čepelí. Nikdy nedávejte ruce ani chodidla do blízkosti sekačky nebo pod ni, pokud je robotická sekačka v provozu.
m) Nepoužívejte stroj a jeho periferní zařízení za nepříznivých povětrnostních podmínek, zejména pokud hrozí nebezpečí blesku.
n) Nedotýkejte se pohyblivých nebezpečných částí dříve, než se zcela zastaví.
o) Pro stroje používané ve veřejných prostorách musí být výstražné značky umístěny v okolí pracovního prostoru stroje. Měly by obsahovat následující text:

Upozornění! Automatická sekačka na trávu! Udržujte bezpečnou vzdálenost od stroje!

Dohlížejte na děti!

2. Pracuje-li tato sekačka v automatickém režimu

a) Jsou-li v blízkosti domácí zvířata, děti nebo jiné osoby, nikdy nenechávejte tuto sekačku bez dozoru.

Údržba a uložení

VAROVÁNÍ! Je-li sekačka otočena spodní stranou nahoru, tlačitko zapnuto/vypnuto musí být vždy vypnuto.

Tlačítko zapnuto/vypnuto musí být vždy vypnuto, jsouli prováděny jakékoli práce na spodní části sekačky, jako je čištění nebo výměna nožů.

a) Udržujte všechny matice, šrouby a spojovací prvky řádně dotaženy, aby bylo zařízení v bezpečném provozním stavu.
b) Provádějte kontrolu této robotické sekačky každý týden a vyměňte opotřebované nebo poškozené části související s bezpečností.
c) Provádějte zejména kontrolu, zda nejsou poškozeny nože a nožový kotouč. Je-li to nutné, vždy vyměňujte všechny nože a šrouby současně jako jednu sadu, aby bylo zajištěno vyvážení rotujících dílů.
d) Zajistěte, aby byly používány pouze náhradní díly správného typu.
e) Zajistěte, aby byly baterie sekačky nabíjeny pomocí správné nabíječky doporučené výrobcem. Nesprávné použití může vést k úrazu elektrickým proudem, přehřátí baterie nebo k únikům žíravé kapaliny z baterie.
f) Dojde-li k úniku elektrolytu z baterie, opláchněte

si ruce vodou/neutralizačním prostředkem. Dojdeli ke kontaktu s pokožkou nebo k zasažení očí, vyhledejte lékařské ošetření.

g) Údržba sekačky musí být prováděna podle pokynů výrobce.

Doporučení

Stroj a jeho periferie připojujte pouze k napájecímu obvodu s ochranným zařízením před zbytkovým proudem (RCD) s vypínacím proudem nepřesahujícím 30 mA.

Ostatní rizika

Abyste se vyhnuli zranění, při výměně nožů používejte ochranné rukavice.

Přeprava

Při přepravě této robotické sekačky na dlouhé vzdálenosti vždy používejte její originální obal.

Zajištění bezpečného sekání nebo sekání uvnitř pracovního prostoru:

a) Stiskněte tlačítko STOP, aby došlo k zastavení sekačky.
Při prvním spouštění této sekačky zadejte čtyřmístný číselný PIN kód.
b) Vždy tuto robotickou sekačku zastavte, máte-li v úmyslu ji prénášet.
c) Přenášejte tuto sekačku za rukojeť nacházející sena přední části sekačky. Přenášejte tuto sekačku tak, aby byl nožový kotouč otočen směrem od vašeho těla.

Vystavení VF energii

Aby byly splněny požadavky na vystavení VF energii, měla by být během provozu zařízení mezi tímto zařízením a osobami zachována vzdálenost 200 mm nebo více.

K zajištění souladu s předpisy nedoporučujeme činnosti blíže než na tuto vzdálenost. Anténa použitá pro tento vysílač nesmí být umístěna ve spojení s žádnou jinou anténou nebo vysílačem.

Bezpečnostní pokyny týkající se baterie uvnitř nářadí

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie

používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na přímém slunci.
d) Nevystavujte baterii mechanickým nárazům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařskou pomoc.
g) Udržujte baterie čisté a suché.
h) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností Landxcape™. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením.
i) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
j) Ukládejte baterie mimo dosah dětí.
k) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
I) Provádějte rádnou likvidaci baterie.
m) V přístroji nemíchejte baterie s různou výrobou, kapacitou, velikostí nebo typem.

1.2 Informace na štítcích na sekačce Landxcape™

VAROVÁNÍ – Není-li tato robotická sekačka používána správně, může být nebezpečná.

Před použitím této robotické sekačky si pečlivě přečtěte návod k obsluze a řádně si nastudujte jeho obsah.

VAROVÁNÍ - Je-li tato sekačka v provozu, udržujte od ní bezpečnou vzdálenost.

VAROVÁNÍ – Před prací na této sekačce nebo před jejím zvednutím použijte blokovací zařizení.

VAROVÁNÍ – Nejezděte na této sekačce.

Nevystavujte působení ohně

Pokud se s ním nezachází správně, může se baterie dostat do koloběhu vody, což může způsobit poškození ekosystému. Použité baterie nevyhazujte do netříděného komunálního odpadu.

Li-Ion akumulátor. Tento produkt byl označen symbolem týkajícím se „tříděného odpadu“ pro všechny akumulátorové bloky a baterie. Následně bude produkt recyklován nebo zlikvidován odpovídajícím způsobem, aby se snížil dopad na životní prostředí. Z důvou obsahu nebezpečných látek mohou být akumulátory nebezpečné pro životní prostředí a lidské zdraví.

Nepoužívejte pro omývání této sekačky vysokotlakou myčku.

Elektrický spotřebič třídy III

Nepotøebné elektrické półstroje by nemily být vyhazovány spoleèni s odpadem z domácnosti. Náðadí recyklujte ve sbírnách zóizených k tomuto úèelu. O možnostech recyklace se informujte na místních úøadech nebo u prodejce.

Přečtěte si provozní příručku

Odnímatelná napájecí jednotka

2. Seznam dílů

1. NABÍJECÍ PÁSEK
2. TLAČÍTKO STOP
3. RUKOJEČ PRO NASTAVENÍ VÝŠKY SEČENÍ
4. DEŠTOVÝ SENZOR
5. ZADNÍ HNACÍ KOLEČKO
6. NÜZ
7. DRÁTĚNÉ KOLÍKY
8. PORT USB
9. BATERIE*
10. NOŽOVÝ KOTOUČ
11. RUKOJEČ
12. TLAČÍTKO ZAPNUTO/VYPNUTO
13. TLAČÍTKO DOMŮ
14. KNOFLÍK
15. TLAČÍTKO START
16. DISPLEJ
17. NABÚECÍ HROMADA
18. NABÍJECÍ ZÁKLADNA
19. KONTAKTNÍ KOLÍKY
20. NAPÁJECÍ ADAPTÉR
21. DRÁTĚNÉ KOLÍKY
22. VYMEZOVACÍ DRÁT
23. UPEVŇOVACÍ KOLÍKY NABÍJECÍ ZÁKLADNY
24. MĚŘIDLO VZDÁLENOSTI VYMEZOVACÍHO DRÁTU
25. ŠESTIHRANNÝ KLÍČ
26. SPOJOVACÍ KONEKTOR

*Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.

Určené použití

Tento výrobek je určen pro sečení trávníků na soukromých pozemcích. Je navržen pro časté sečení, kdy bude trávník udržován zdravější a vypadající lépe, než kdykoliv dříve. V závislosti na rozloze vašeho trávníku může být Landxcape™ naprogramován tak, aby četnost a doba provozu nebyla ničim omezena. Zařízení není určeno pro kopání, zametání nebo čištění sněhu.

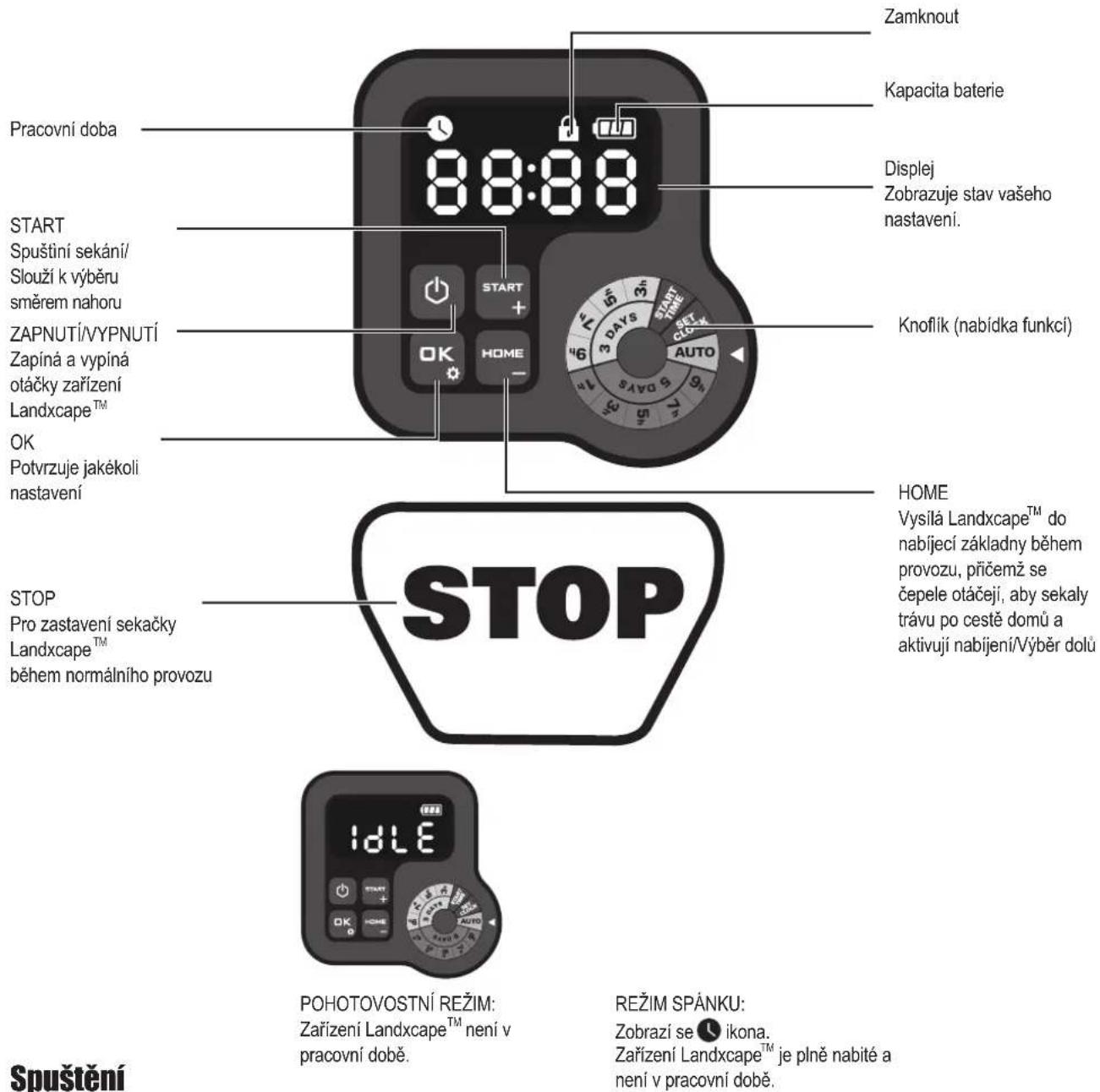

3. Ovládací panel

Zamknout Kapacita baterie Pracovní doba 8:00:00 Displej Zobrazuje stav vašeho nastavení. START Spuštíní sekání/ Slouží k výběru směrem nahoru ZAPNUTÍ/VYPNUTÍ Zapíná a vypíná otáčky zařízení Landxcape™ OK Potvrzuje jakékoli nastavení KNoflik (nabídka funkci) HOME Vysilá Landxcape™ do nabíjecí základny během provozu, přičemž se čepele otáčejí, aby sekaly trávu po cestě domů a aktivují nabíjení/Výběr dolů STOP Pro zastavení sekačky Landxcape™ během normálního provozu 1dLE POHOTOVOSTNÍ REŽIM: Zařízení Landxcape™ není v pracovní době. REŽIM SPÁNKU: Zobrazí se ikona. Zařízení Landxcape™ je plně nabité a není v pracovní době. Spuštění

Spuštění

1) Po instalaci vymezovacího vodiée, můžete zaèít používat Landxcape ^TM (Viz Instalaèní pôíruèka pro instalaci vymezovacího vodiée).
2) Nejdříve stiskněte tlačitko a počkejte. Při prvním použití zadejte výchozí vstupní kód PIN 0000 tak, že stisknete čtyňkrát když bliká 0. (Kód PIN lze změnit, přejděte na "4.3 Nastavení")
POZNÁMKA: Zařízení Landxcape™ se vypne, pokud neobdrží do 30 sekund od zapnutí žádný pokyn. Pokud zadáte kód PIN tříkrát chybně, zařízení Landxcape™ vyvolá alarm „di-di“ a pak se vypne.
3) Stiskněte tlačitko + a potom stiskněte tlačitko OK aby došlo k zahájení sekání.
4) Poté stisknutím tlačítka a ošlete Landxcape ^TM na nabíjecí základnu, přičemž se čepele otáčejí tak, aby sekaly trávu po cestě domů. Landxcape ^TM bude trvale v chodu až do vybití baterie, poté se vrátí do nabíjecí základny. Jakmile bude nabíjení ukončeno, Landxcape ^TM bude automaticky pokračovat v sečení, nebo zůstane v nabíjecí základně podle nastaveného plánu.
POZNÁMKA: Po zapnutí zařízení Když Landxcape™ se rozsvítí všechny kontrolky na displeji a potom zhasnou. Zkontrolujte, zda není poškozena některá kontrolka. Pokud je venkovní světlo příliš silné, doporučuje se chránit displej rukou.

4. Poznejte sekačku Landxcape™

Rádi bychom vám poblahopřáli k zakoupení vaši nové sekačky Landxcape™ a k vstupu do bezstarostného života automatického sekání trávníku. Následujícimi informacemi bychom vám rádi pomohli lépe pochopit, jak tato sekačka Landxcape™ pracuje.

Sekačka Landxcape™ volí směr svého pohybu náhodně. Sekačka zajistí, aby byl celý váš trávník rovnoměrně posekán a aby na trávníku nezůstaly žádné nepěkné stopy po sekání (Viz obr A).

4.2 Jak moje sekačka Landxcape™ pozná, kde má jet?

Vaše sekačka Landxcape™ je schopna provádět různé úkony sama. Tato sekačka Landxcape™ ví, kdy se musí dostat do své nabíjecí základny, aby se nabila její baterie, pomocí senzorů detekuje dot Může sama zastavit, zjistí-li problém a ví, že musí zastavit, poodjet a potom se otočit dokola, narazí-li do jiného předmětu nebo něčeho, co blokuje její dráhu. Sekačka Landxcape™ také automaticky zastaví rotující nožový kotouč, je-li zdvižena ze země, aby bylo zabráněno způsobení nehody.

A. Nalezení nabijecí základny

Pokud Váš Landxcape™ potřebuje dobít, ukončí sečení a podél ohraničujícího vodiče se ve směru proti chodu hodinových ručiček vrátí zpět k nabijecí základně.

B. Dešťové senzory

Tato sekačka Landxcape™ je vybavena dešťovými senzory, které budou detekovat kapky deště a vydají sekačce přikaz k zastavení práce a k sledování vymezovacího drátu, který sekačku navede zpět do nabíjecí základny (Viz obr B).

Sekačka Landxcape™ vyjede po absolvování prodlevy znovu sekat. Výchozí èas prodlevy je nastaven na 180 minut.

Jsou-li dešťové senzory mokré, sekačka LandxcapeTM se vrátí do nabíjecí základny. Když jsou snímače deště suché, zařízení Landxcape™ zahájí odpočet časovače. Chcete-li vyřadit prodlevu způsobenou deštěm, vysušte oblast snímače a provedte pomocí hlavního vypínače vypnutí a opětovné zapnutí sekačky. Po provedení tohoto opětovného zapnutí uvidíte, takže můžete začit opět pracovat.

C.Sledování vymezovacího vodicího drátu

Sekačka Landxcape™ vždy sleduje hranici určenou vymezovacím drátem a používá senzory na přední části, aby reagovala, dostane-li se příliš blízko k překážce (Viz obr. C).

D. Spuštění a zastavení během sekání (Viz obr. D, E1, E2)

Chcete-li zahájit sekání, stiskněte tlačítko ON / OFF (ZAP. / VYP.) a zadejte kód PIN. Stiskněte tlačítko START a potom tlačítko OK chcete-

li vydat příkaz, aby sekačka Landxcape™ ukončila sekání, potom jednoduše stiskněte tlačitko STOP na horní části sekačky. Zjisti-li sekačka Landxcape™ jakýkoli problém, na displeji se zobrazí chybová zpráva. Informace týkající se hlášení závad, najdete v části 9. Hlášené závady. A sekačka Landxcape™ se vypne, jestliže do 20 minut neobdrží od uživatele žádný příkaz.

Obnovení provozu:

- Stiskněte tlačítko

• Nyní sekačka Landxcape

a potom tlačítko OK

e TM zahájí sekání!

4.3 Nastavení

Před prvním spuštěním Landxcape™ byste měli použít běžnou sekačku nebo vyžínač na sekání trávy do výšky 6 cm nebo méně a poté nastavit výšku sečení Landxcape™ na maximální nastavení (6 cm) pro první sekání. Program můžete ručně nastavit otočením knoflíku.

POZNÁMKA: Při ručním nastavení programu zařizení, Pokud Landxcape™ neobdrží od uživatele během několika sekund žádný vstup, přejde na pohotovostní stránku.

8:00:00 START + HOME - AUTO

Pouze pro referenci

Jak je znázorněno na obrázku výše, můžete otočit knoflikem ve směru hodinových ručiček a proti směru hodinových ručiček.

Všimněte si šipky na pravé straně knofliku, která ukazuje na funkci, kterou chcete vybrat.

(1) Změna kódu PIN

Chcete-li změnit kód PIN, podržte současně stisknutá tlačitka po dobu 5 sekund. Ikona 📄ká a posouvá se “ . Poté P in začne blikat první číslice, pomocí 📄nebo 📄dejte starý PIN kód a poté stiskněte OK pro potvrzení. Další číslice bliká. Stejným způsobem dokončete další čísla. Poté se “P In!” posouvá, první číslice bliká, poté pomocí 📄nebo 📄vyberte požadované číslo, poté stiskněte OK po potvrzení. Bude blikat další číslo. U zbývajících čísel použijte stejný postup. Například nový kód PIN je nastaven na 0326. Poté se bude na displeji posouvat blikající napis „P In2“ a opět bude blikat první číslo. Pro zadání nového kódu PIN použijte stejný postup (v tomto příkladu 0326). Poté se bude na displeji posouvat blikající napis „P In0326“. Váš kód PIN byl úspěšně změněn.

Pouze pro referenci

(2) Nastavení roku, data a času

Nastavení roku, data a času jsou důležité položky nastavení. Pokud tyto položky nenastavíte, bude to mít vliv na harmonogram v následujícím nastavení. Tyto položky by měly být v pořadí roku, datum a čas.

Pro nastavení roku Chcete-li nastavit rok, otočte knoflikem do polohy SET CLOCK

Ikona 📚 a číslo na displeji blikají,, například 2.1 Pomocí tlačítka

nebo vyberte požadovaný rok. Poté stisknutím tlačítka OK

dokončete potvrzení nastavení roku.

IDLE

Pouze pro referenci

2021 START HOME

Mezitím bude ikona 📊 znovu blikat a na displeji bude zobrazeno číslo označující datum, například 09-29 znamená 29. září. Když bliká 09 , pomocí 🚫️ 🚫️ tlačítek nebo vyberte číslo a stisknutím tlačítka OK volbu potvrďte. Poté bude blikat 29. Stejným způsobem vyberte číslo a stisknutím tlačítka OK dokončete potvrzení nastavení data.

09:29 START + HOME - 3 GATE AUTO MINI MINI

Pouze pro referenci

Mezitím, bude blikat ikona 📣 a zobrazí se čas, například 408 bliká 14 START ROME 19 tlačítek nebo vyberte číslo a stisknutím tlačítka OK volbu potvrďte. Poté bude blikat 6 stejným způsobem vyberte číslo a stisknutím tlačítka OK volbu potvrďte. Nyní je dokončeno nastavení času a zařízení Landxcape™ vstoupí do pohotovostního režimu.

14:08 START OK HOME

Pouze pro referenci

IDLE START + OK - 3.0kV 4.0kV 5.0kV

Pohotovostní režim

(3) Nastavte čas zahájení

Výchozi čas spuštění sekačky je 09:00, který lze kdykoli změnit otočením knoflíku do polohy START. Po výběru času spuštění se na displeji zobrazí výchozí čas spuštění (09:00). Na displeji bliká ikona a číslo. Když bliká 99, pomocí 15:30 bo vyberte číslo a poté stiskněte pro potvrzení. Potom bude blikat 88, stejnou metodou vyberte číslo a poté stiskněte pro potvrzení. Nyní, když je nastaven čas zahájení, přejde

Landxcape™ na pohotovostní stránku.

Například pomocí výše uvedené metody k nastavení času zahájení na 10:30 začne váš Landxcape™ ořezávat v 10:30.

09:00 START OK HOME

Pouze pro referenci

[4] Vypracujte pracovní plán

Možnost 1. AUTO (Doporučený pracovní plán podle regionálního nastavení)

Otočte knoflíkem do polohy AUTO. Například P.R.G. Slóbude blikat. Pomoci Štěně nebo šberte požadovanou plochu trávníku a poté stiskněte OK pro potvrzení.

A800 START + OK HOME AUTO 9 6 3 2 1 7 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2 1 9 7 6 5 4 3 2

Pouze pro referenci

V následující tabulce je uvedena výchozí pracovní doba aplikace Landxcape™:

Plán

Plocha (m2)	Neděle	Pondělí Úterý		Středa	Čtvrtek	Pátek Sobota
50 //	práce *	/	/práce *	/
100	/	práce *	/	práce	/	práce *	/
150	/	práce *	/	práce	/	práce *	/
200 ~ 800**	/	práce *	práce pr	práce práce	práce *	/

* Řezání nití bude provedeno při prvním sekání dne.
** V tomto případě se pracovní doba liší od pondělí do pátku. Záleží na oblasti, kterou nastavíte.

Možnost 2. Ručně nastavte pracovní plán

Pracovní dobu můžete snadno upravit otočením knoflíku. Otáčením knoflíku vyberte požadovanou pracovní dobu. Například "3d3h", což znamená, že váš Landscape™ bude fungovat 3 dny (pondělí, středa a pátek) a bude trvat 3 hodiny denně.

Poznámka: Ponechte si nastavenou pracovní dobu na knoflíku a váš Landxcape™ bude na jeho základě cyklicky fungovat.

Například pokud je čas zahájení nastaven na 10:00 a pracovní čas nastaven na 3d3h, Landxcape™ bude v pondělí, středu a pátek cyklicky ořezávat od 10:00 do 13:00. Pokud spustíte Landxcape™ v úterý ve 14:00, bude Landxcape™ oříznut pouze jednou.

TABULKA 1

Rozvrh 3 dnů
Čas / Denně	Neděle	Pondělí	Úterý Středa	Čtvrtek	Pátek Sobota
3 H /	Práce *	/ Práce	/ Práce	* /
5 H /	Práce *	/ Práce	/ Práce	* /
7 H /	Práce *	/ Práce	/ Práce	* /
9 H /	Práce *	/ Práce	/ Práce	* /

3d3h START + OK HOME - 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Pouze pro referenci

TABULKA 2

Rozvrh 5 dnů
Čas /Denně	Neděle	Pondělí	Úterý Středa Čtvrtek Pátek Sobota
1 h /		práce *	práce práce práce práce * /
3 h /		práce *	práce práce práce práce * /
5 h /		práce *	práce práce práce práce * /
7 h /		práce *	práce práce práce práce * /
9 h /		práce *	práce práce práce práce * /

* Řezání nití bude provedeno při prvním sekání dne.

5d3h START + HOME - HOLD ON LIVES

Pouze pro referenci

Poznámka: Pokud pracujete v souladu s pracovním plánem, stiskněte a OK a přinutí Landxcape™ ukončit práci dne.

4.4 Jak účinně bude moje sekačka Landxcape™ provádět sekání trávníku?

Doby sekání jsou různé pro každý trávník v závislosti na faktorech uvedených níže. Postupně nastavujte dobu sekání tak, abyste umožnili sekačce Landxcape™ provádět sekání každý den, dokud nenaleznete nejvhodnější nastavení.

Vaše sekačka Landxcape™ může posekat různě velikou plochu trávníku, ale závisí to na různých faktorech, jako jsou:

• Druhy trávy na vašem trávníku a jeho výška
• Nabroušení nožů sekačky
  • Vlhkost
• Okolní teplota
  • Množství překážek v trávníku

Na rozdíl od většiny ostatních sekaček, Landxcape™ využívá systém postranního záběru, který je schopen poséci tolik okolní trávy, jak je jen možné. Navíc otvory ve spodní části nabíjecí základny umožňují prorůstání trávy, což přináši elegantní vzhled.

Výšku řezu Landxcape ^TM Ize nastavit. Před prvním spuštěním zařízení Landxcape ^TM byste pomoci ruční sekačky posekat trávu na výšku max. 6 cm. Při prvním sečení potom nastavte výšku sekání zařízení Landxcape ^TM na maximální nastavení(6 cm). (Viz obr. F)

Tato sekačka Landxcape ^TM bude provádět sekání nejlépe v suchém počasí. Dokud je trávník robustní, může Landxcape ^TM pracovat v deštivých dnech. Pravidelně kontrolujte a čistěte sekačku na trávu. Vaše sekačka Landxcape ^TM může být také poškozena při bouřce s blesky. Dojde-li k bouřce s blesky, chraňte sekačku Landxcape ^TM odpojením nabíjecí základny od napájecího zdroje a odpojením vymezovacího drátu. Zajistěte, aby nebylo umožněno nabíjení sekačky Landxcape ^TM .

Vaše sekačka Landxcape™ má ráda sekání trávníku a vyžaduje udržování nožů v dobrém stavu, aby bylo umožněno co nejkvalitnější sekání. Tato sekačka Landxcape™ může provádět většinu úkonů sama, ale někdy bude vyžadovat vaši pomoc, aby bylo zabráněno jejímu poškození.

• Nikdy nenechávejte sekačku Landxcape™ přejíždět přes štěrkové povrchy.
• Odstraňte překážky nebo zabraňte přístupu k překážkám, na které by mohla sekačka Landxcape™ náhodně vyjet, přičemž by mohlo dojít k poškození nožového kotouče.
• Odstraňte z trávníku všechny nečistoty a cizí předměty.

5. Základy týkající se vymezovacího drátu

5.1 Kolíkování vymezovacího drátu

Pro nastavení správné vzdálenosti od hranice vašeho trávníku použijte dodávané měřidlo vzdálenosti vymezovacího drátu (více než 26 cm). Jedná se o doporučenou vzdálenost. Při zajištění správné instalace použijte dodané měřidlo vzdálenosti.

Pokud váš soused také používá sekačku Landxcape™, musíte mezi vaším vymezovacím drátem a vymezovacím drátem vašich sousedů udržovat vzdálenost minimálně 1 metry.

Vymezovací drát musí přesně vymezovat plochu určenou pro sekání. Vaše sekačka Landxcape™ bude zmatena dalšími ohyby nebo smyčkami vymezovacího drátu, které nebudou součástí plochy určené pro sekání (Viz obr. G). Zůstane-li vám po vytýčení plochy trávníku přebytek vymezovacího drátu, zbývající část drátu odřízněte a uložte ji na jiném místě. Je ovšem důležité, abyste ponechali potřebnou délku vymezovacího drátu na místě, kde bude připojen k nabíjecí základně, aby mohl být připojen a aby mohl zůstat zahrabán.

5.2 Zahrabání vymezovacího drátu

Plánujete-li zahrabání vymezovacího drátu do země, proto vám doporučujeme nejdříve upevnit vymezovací drát k trávníku tak, aby bylo v případě nutnosti umožněno upravení jeho polohy. Jakmile dokončíte instalaci vymezovacího drátu, doporučujeme vám, abyste stisknutím tlačitek a dali sekačce

Landxcape™ příkaz k tomu, aby sledovala vymezovací drát. Tímto způsobem umožníte sekačce Landxcape™, aby se před zahrabáním vymezovacího drátu přízpůsobila svému novému pracovnímu prostředí.

Při sledování sekačky Landxcape ^™ , která vyhledává nabíjecí základnu, můžete provádět úpravy polohy vymezovacího drátu, abyste zajistili bezproblémové sledování vymezovacího drátu sekačkou Landxcape ^™ při vyhledávání nabíjecí základny. Tímto způsobem umožníte sekačce Landxcape ^™ , aby se před zahrabáním vymezovacího drátu přizpůsobila svému novému pracovnímu prostředí a aby úspěšně pracovala s nabíjecí základnou.

5.3 Spojení vymezovacího vodiče

Musíte-li provést prodloužení a spojení vymezovacího vodiče, použijte spojku. Tato spojka je vodotěsná a zajišťuje spolehlivé elektrické zapojení. Zasuňte oba konce vodiče do jakýchkoli dvou ze tří otvorů na spojce. Zajistěte, aby byly vodiče zcela zasunuty do spojky tak, aby byly oba konce vodičů viditelné přes průhlednou část na druhé straně spojky. (Viz obr. H) Pro úplné stlačení tlačítka na horní části spojky použijte kleště. (Viz obr. I1, I2)

VAROVÁNÍ: Jednoduché spletení vymezovacích vodičů a použití izolační pásky nebo použití šroubovací svorkovnice není pro provedení spoje doporučeno. Půdní vlhkost může způsobit oxidaci vodičů, což po určité době povede k přerušení obvodu.

6. Aktualizace softwaru

Jakmile bude k dispozici nová verze softwaru pro tuto sekačku Landscape™, může být provedena jeho aktualizace. Poslední verzi software lze stáhnout z našich webových stránek www.landcape-robotics.com.

Aktualizace pomocí USB. Na stránce ke stažení si prostudujte podrobné pokyny:

(1) Nejnovější verzi softwaru naleznete na adrese: www.landxcape-robotics.com. Uložte soubor na prázdný disk USB (jednotku flash) naformátovaný systémem FAT32 Odstraňte veškeré další soubory na disku a zkontrolujte formát. Pokud jednotka není naformátována systémem FAT32, přeformátujte ji. POZNÁMKA: aktualizace softwaru se stahuje jako soubor .zip. Před dalším pokračováním bude nutné soubor rozbalit nebo extrahovat.
(2) Landxcape™ umístěte na zabezpečený a rovný povrch. Stisknutím tlačítka vypnete zařízení Landxcape.
(3) Do portu vložte USB disk (flash disk). (Viz obr. J1)
(4) Zapněte zařízení Landxcape. Automaticky se spustí aktualizace. Počkejte, dokud se na displeji nezobrazí zpráva USB" (viz obr. J2,J3), potom odpojte jednotku USB (flash disk) a pevně uzavřete ochranný kryt. Když se na displeji zobrazí 0 - - -", aktualizace není dokončena a zařízení Landxcape™ přejde na stránku kódu PIN.

Dodaný návod k použití vychází z výchozího softwaru, který je použiván při hromadné výrobě. Některé nové vlastnosti/funkce, kterými disponuje nová verze, nemusi být v návodu uvedeny. Objevite-li některá nastavení, která nejsou uvedena v návodu, navštivte prosím internetovou adresu www.landxcape-robotics.com a stáhněte si nejnovější návod.

7. Údržba

Vaše sekačka Landxcape™ musí být občas zkontrolována. Práce sekačky Landxcape™ je náročná a občas musí být provedeno její vyčištění a také výměna některých dílů, které mohou být opotřebovány. Nikdy nepoužívejte tuto Landxcape™, je-li poškozen její spínač zapnuto/vypnuto.

Před prováděním jakékoli údržby nebo servisu provedte vypnutí tohoto zařízení.

V následujícím textu vám chceme poskytnout informace o tom, jak provádět údržbu vaší sekačky Landxcape™.

7.1 Udržujte ostré nože sekačky

VAROVÁNÍ: Pred čištěním, seřízením nebo pred výměnou nožů váš Landxcape™ VYPNĚTE a nasad'te si ochranné ce.

VAROVÁNÍ: Budete-li montovat nové nože, zajistěte, aby byly vždy vyměněmy VŠECHNY nože. Při montáži nových nožů vždy jte nové šrouby. To je důležité k zajištění trvalého ostří noží váhu rotačního kotouče s noží. Nebudou-li použity nové mohlo by dojít k způsobení vázného zranění.

Sekačka Landxcape™ neseká trávu jako ostatní sekačky. Její nože jsou ostré jako brítva na všech 2 hranách a z důvodu dosažení maximálního řezného výkonu rotují v obou směrech (Viz obr. K). Každý nůž vaší sekačky Landxcape™ má 2 řezné hrany. Nožový kotouč se bude náhodně otáčet směrem dopředu a dozadu a bude využívat obě sekací hrany. Tím bude minimalizována četnost výměn řezných čepelí. Životnost každého nože při každodenním sekání je až 2 měsíce. Vždy provádějte vizuální kontrolu, nejsou-li nože odštípnuty nebo jinak poškozeny. Jsou-li nože tupé a opotřebované, měly by být nahrazeny novými noži, které jsou dodány s vaší sekačkou Landxcape™. Náhradní nože jsou k dispozici také u nejbližšího autorizovaného prodejce Landxcape™.

A. Výměna nožů

Po určité době, obvykle po každé sezóně, bude u vaší sekačky Landxcape™ nutné provedení výměny nožů. Proto se při výměně nožů ujistěte, zda jsou vyměněny všechny nože současně. Při výměně můžete použít jednu ze sad náhradních nožů a šroubů, které jsou dodávány společně s vaší sekačkou Landxcape™.

Před prováděním výměny nožů sekačku Landxcape™ vždy vypněte a použijte ochranné rukavice. Potom postupujte podle následujících kroků:

1. Opatrně sekačku Landxcape ^TM obraťte.
2. Sejměte kryt baterie a vyjměte baterii.
3. Pomocí šroubováku vyšroubujte šrouby upevňující nože. (Viz obr. L)
4. Rádně upevněte nové nože pomocí nových šroubů.
5. Vložte zpět baterii a zavřete kryt baterie.

Důležité: Po upevnění nožů k nožovému kotouči pomocí šroubů se ujistěte, zda se nožový kotouč může volně otáčet.

7.2 Udržujte sekačku v čistotě

VAROVÁNÍ: Před čištěním váš Landxcape™ VYPNĚTE. Před čištěním nožového kotouče si nasad'te ochranné se a nepoužívejte proud vody.

A. Čištění krytu sekačky

Vaše sekačka Landxcape™ bude mnohem lépe pracovat a bude mít delší provozní životnost, bude-li pravidelně prováděno její čištění. I když je vaše sekačka Landxcape™ elektrické zařízení, budete muset být při čištění velmi opatrní, proto při čištění sekačky Landxcape™ nepoužívejte hadici, vysokotlaké myčky nebo nebo jiný zdroj tekoucí vody. Nejlepším řešením je použití ručního postřikovače naplněného vodou. Při čištění krytu této sekačky používejte měkký kartáč nebo čistý hadr a vyvarujte se použití rozpouštědel nebo leštidel (Viz obr. M). Nakonec zkontrolujte, zda jste odstranili všechny zbytky

nahromaděné posekané trávy a jiné nečistoty.

B. Čištění spodní části sekačky

Opět je velmi důležité, abyste vaši sekačku Landxcape™ vypnuli pomoci tlačitka zapnuto/vypnuto a abyste si před manipulací s nožovým kotoučem nasadili ochranné rukavice.

Nejdříve otočte sekačku Landxcape™ spodní stranou nahoru, aby byl vidět podvozek. Zde můžete vidět nožový kotouč, podvozek, přední kolečka a hnací kolečka. Vše kompletně očistěte pomocí měkkého kartáče nebo vlhkého hadru.

VAROVÁNÍ: NIKDY nečistěte spodní část sekačky Landxcape™ oplachováním vodou. Mohlo by dojít k poškození komponentů sekačky. (Víz obr. N1, N2)

Otočte žacím kotoučem, abyste se ujistili, zda se volně otáčí. Zkontrolujte, zda se nože volně otáčejí okolo přidržných šroubů. Jakékoliv překážky odstraňte.

DÜLEŽITÉ: Odstraňte všechny zachycené nečistoty, aby nemohly způsobit prasknutí nožového kotouče. Dokonce i ta nejtenčí prasklina může snížit provozní výkon vaší sekačky Landxcape™.

C. Čištění kontaktních kolíků a nabíjecích pásků

Pomocí vhodného hadru očistěte kontaktní kolíky nacházející se na nabíjecí základně a nabíjecí pásek na sekačce Landxcape™. Pravidelně odstraňujte všechny zbytky nahromaděné posekané trávy a nečistoty nacházející se v blízkosti kontaktních kolíků a nabíjecích pásků, abyste vždy zajistili úspěšné nabíjení baterie sekačky Landxcape™. Landxcape™ se reîncarcă cu succes de fiecare dată.

7.3 Životnost baterie

Srdcem sekačky Landxcape™ je jeho baterie Li-Ion s napájecím napětím 20 V. Pro správné skladování baterie dbejte na to, aby byla plně nabitá a uchovávána na chladném a suchém místě.

POZNÁMKA: Doporučená provozní teplota sekačky Landxcape™ je v rozmezí 0-55°C.

Provozní životnost baterie sekačky Landxcape™ závisí na různých faktorech, jako jsou:

• Doba trvání sezóny sekání ve vašem regionu
• Počet hodin, kdy bude sekačka Landxcape ^TM každý den provádět sekání
• Údržba baterie během uložení

Sekačka Landxcape™ může být nabíjena ručně bez použití vymezovacího drátu.

1. Připojte nabíjecí základnu k vhodnému napájecímu zdroji. Rozsvítí se zelená kontrolka nabíjecí základny.

2. Ručně umístěte sekačku Landxcape ^TM , která je vypnuta, do nabíjecí základny. (Viz obr. 0)

3. Na nabíjecí základně bliká zelená kontrolka, sekačka Landxcape™ se začne nabíjet.

7.4 Uložení v zimě

Provozní životnost sekačky Landxcape™ bude delší, zajistíte-li v zimním období její kvalitní uložení. Přestože to nemusí být jednoduché, doporučujeme vám, abyste v zimním období uložili sekačku Landxcape™ v kůlně nebo v garáži.

Před přípravou vaší sekačky Landxcape™ na uložení v zimní sezóně vám doporučujeme:

• Očistěte celou sekačku Landxcape TM
- Baterii plně nabijte a vyjměte ji ze zařízení Landxcape
• Proved'te vypnutí
K maximalizaci životnosti baterie před skladováním v zimě baterii plně nabijte a vyjměte ji ze zařízení Landxcape.

VÁROVÁNÍ: Chraňte spodní část sekačky Landxcape™ před kontaktem s vodou. NIKDY sekačku Landxcape™

neukládejte venku spodní stranou nahoru, aby nemohlo dojít ke kontaktu s vodou.

Vymezovací drát může být ponechán v zemi, ale jeho koncové části musí být chráněny, například zasunutím do nádobky s mazivem. Je-li nabíjecí základna ponechána v zimním období venku, nechejte vymezovací dráty připojeny k této základně.

POZNÁMKA: Před opětovným uvedením sekačky Landxcape™ do provozu po ukončení zimní sezóny se ujistěte, zda jsou nabíjecí pásky a kontaktní kolíky čisté. Při čištění vám doporučujeme používat jemný smirkový papír.

7.5 Výměna baterie

VAROVÁNÍ: Před jakýmkoli seřízením, výměnou nebo opravou proved'te odpojení napájení.

Před před výměnou nožů váš Landxcape™ VYPNĚTE a nasad'te si ochranné rukavice.

Chcete-li provést výměnu baterie, postupujte podle následujících kroků:

1. Opatrně obrat'te sekačku Landxcape ^TM spodní stranou nahoru.
2. Vyšroubujte šrouby nacházející se na krytu baterie. Sejměte kryt baterie. (Viz obr. P1)
3. Opatrně vytáhněte nahoru starou baterii. Stiskněte západku a uvolněte konektory. (Viz obr. P2)

POZNÁMKA: Netahejte za kabely. Držte konektory a uvolněte západky.

1. Připojte novou originální baterii řádným upevněním konektorů, které musí být zajištěny v určené poloze. (Viz obr. P3, P4)

2. Baterii vložte podle obrázku. (Viz obr. P5) Nasadte na původní místo kryt baterie a pevně utáhněte šrouby.

8. Funkční hlášení

Displej Zpráva Akce
- F : -	Zpoždění kvůli dešti aktivováno. Není nutná žádná akce.

9. Chybová hlášení

Příznak Příčina	Rešení
-ε1-	Sekačka LandxcapeTM se nachází mimo pracovní prostor.	1. Nachází-li se sekačka LandxcapeTM aktuálně mimo svůj pracovní prostor: vypněte napájení a přeneste sekačku LandxcapeTM do pracovního prostoru. Stiskněte tlačitko potom tlačitko2. Nachází-li se sekačka LandxcapeTM uvnitř svého pracovního prostoru, zkontrolujte, zda LED na nabíjecí základně svítí zeleně. Pokud ne, zkontrolujte, zda je nabíjecí základna správně připojena k nabíječce a zda je nabíječka připojena ke vhodnému napájecímu zdroji. Pokud ano, znamená to, že jsou konce vymezovacích drátů spojeny nesprávně a je nutné je připojit naopak.3. Rozsvití se červená kontrolka nabíjecí základ, potvrďte, že je omezovací vodič dobře napojen na svorky nabíjecí základny. Pokud problém přetrvává, zkontrolujte, zda není omezovací vodič přerušen.
-ε2-	Zablokovaná kolečka	1. Vypněte napájení: přeneste sekačku LandxcapeTM na místo, kde nejsou žádné překážky.2. Zapněte napájení. Stiskněte tlačitko a potom tlačitko3. Je-li stále zobrazeno chybové hlášení, vypněte napájení, otočte sekačku spodní stranou nahoru a zkontrolujte, nachází-li se na kolečkách něco, co by bránilo jejich otáčení.4. Odstraňte všechny možné překážky, otočte sekačku LandxcapeTM do pracovní polohy a zapněte napájení. Stiskněte tlačitko a potom tlačitko
-ε3-	Nožový kotouč je zablokován	1. Vypněte napájení.2. Otočte sekačku LandxcapeTM spodní stranou nahoru a zkontrolujte, zda se na nožovém kotouči nenachází něco, co by bránilo jeho otáčení.3. Odstraňte všechny možné překážky.4. Otočte sekačku LandxcapeTM do provozní polohy a přeneste ji na místo, kde není vysoká tráva nebo upravte nastavení výšky sekání.5. Zapněte napájení. Stiskněte tlačitko a potom tlačitko
-ε4-	Sekačka LandxcapeTM uvázla.	1. Vypněte napájení.2. Přeneste sekačku LandxcapeTM na místo, kde nejsou žádné překážky.3. Zapněte napájení. Stiskněte tlačitko a potom tlačitko4. Je-li stále zobrazeno chybové hlášení, vypněte napájení, otočte sekačku LandxcapeTM spodní stranou nahoru a zkontrolujte. Zkontrolujte, zda nějaká překážka nebrání otáčení kol.5. Odstraňte všechny možné překážky, otočte sekačku LandxcapeTM do pracovní polohy a zapněte napájení. Stiskněte tlačitko a potom tlačitko
-ε5-	Sekačka LandxcapeTM je zvednuta.	1. Vypněte napájení.2. Přeneste sekačku LandxcapeTM na místo, kde nejsou žádné překážky. Zapněte napájení. Press then .3. Je-li stále zobrazeno chybové hlášení, vypněte napájení, vypněte zařízení Landxcape, otočte zařízení LandxcapeTM vzhůru nohama a zkontrolujte, zda je něco nebrání otáčení předních kol.4. Odstraňte všechny možné předměty, otočte sekačku LandxcapeTM do pracovní polohy a zapněte napájení. Stiskněte tlačitko a potom tlačitko
-ε6-	Sekačka LandxcapeTM je obrácena spodní stranou nahoru.	Postavte sekačku LandxcapeTM do pracovní polohy. Stiskněte tlačitko a potom tlačitko
-ε7-	Závada baterie	1. Zkontrolujte teplotu baterie. Pokud je teplota přiliš vysoká, počkejte, dokud teplota neklesne. Stiskněte pak OK2. Vyměňte za novou baterii. Restartujte zařízení LandxcapeTM. Stiskněte pák .OK3. Pokud se chyba vyskytuje opakovaně, zkuste změnit pracovní plán.
-ε8-- E E -	Trvá příliš dlouho, než se zařízení LandxcapeTM vrátí zpět do nabijecí základny.Neznámá chyba.	Zařízení LandxcapeTM dávejte nabijet do nabijecí základny ručně. Jakmile je zařízení LandxcapeTM plně nabito, stiskněte následně tlačitkoPřečtěte si instalační přiručku.Restartujte zařízení LandxcapeTM. Stiskněte [IMAGE] . [IMAGE] dliže se toto chybové hlašení stále zobrazuje, obrat’te se na zástupce servisu.

POZNÁMKA

• Před spuštěním sekačky Landxcape ^TM vždy zkontrolujte, zda se nachází uvnitř svého pracovního prostoru. Není-li v pracovním prostoru, na displeji se zobrazí oznámení “- ∈ 1-”. Tato zpráva bude zobrazena také v případě, je-li sekačka Landxcape ^TM při spuštění posazena na vymezovacím vodicím drátě.
• Chcete-li z jakéhokoli důvodu - například večírek, hra dětí - zaparkovat vaši sekačku Landxcape ^TM v nabíjecí základně: stiskněte tlačítka potom ^OK . Landxcape ^TM přejede do nabíjecí základny a zůstane v této základně. Nebo stisknutím čavřete Landxcape ^TM .
• Dochází-li při sekání opakovaně k chybě na stejném místě trávníku, můžete mít problém s vymezovacím vodicím drátem. Postupujte proto podle výše uvedených pokynů pro instalaci tohoto drátu a provedte řádnou kontrolu provedené instalace.
• Je-li váš trávník rozdělen na dvě samostatné plochy, spojené koridorem užším než 1 m, z nichž jeden není vybaven nabíjecí základnou: Dojde-li k vybití sekačky Landxcape™, přeneste ji ručně do nabíjecí základny: aby došlo k zahájení procesu nabíjení.
• Dojde-li jednou za čas k abnormálnímu chodu sekačky Landxcape ^TM , zkuste ji vypnout a znovu spustit. Pokud není závada odstraněna, zkuste vyjmout a opět vložit akumulátor. Nedojde-li k odstranění problému tímto způsobem, kontaktujte prosím autorizovaný servis Landxcape ^TM , kde vám pomohou.
• Nepoužívejte pro omývání této sekačky vysokotlakou myčku. Mohlo by dojít k poškození baterie nebo sekačky.

10. Hledání závad

Nepracuje-li vaše sekačka Landxcape™ správně, postupujte podle níže uvedených pokynů pro odstraňování závad. Jestliže problémy stále přetrvávají, kontaktujte autorizovaného prodejce.

Příznak Příčina Řešení
LED kontrolka na nabíjecí stanici se nerozsvití	Sekačka není napájena	Zkontrolujte, zda je napájecí kabel řádně připojen k nabíječce a zda je nabíječka připojena ke vhodnému napájecímu zdroji.
Rozsvití se červená kontrolka nabíjecí základ	Není připojen vymezovací vodicí drát	Zkontrolujte, zda je vymezovací drát správně připojen k nabíjecí základně.Zkontrolujte, zda nejsou ve vymezovacím drátu trhliny, zejména na koncích vodiče.
Sekačka LandxcapeTM je zapnutá, ale nožový kotouč se nepohybuje	Sekačka LandxcapeTM vyhledává nabíjecí základnu (Pokud jste nestiskli tlačítko PRO PRO přechod do nabíjecí základny).	To je normální, sekačka LandxcapeTM musí být nabita, otáčení nožového kotouče je při vyhledávání nabíjecí základny automaticky zastaveno.
Sekačka LandxcapeTM vibruje	Mohou být poškozeny nože. Zkontrolujte stav nožového kotouče.	Zkontrolujte nože a jsou-li poškozeny, provedte jejich výměnu. Odstraňte nečistoty a cizí předměty nacházející se na nožích a na kotouči.
Tráva je sekána nerovnoměrně	Sekačka LandxcapeTM nepracuje dostatečný počet hodin denně.	Přidejte více hodin do doby sekání
	Sečená plocha je přiliš velká.	Pokuste se zmenšit velikost sekané plochy nebo přidejte více hodin do doby sekání
	Nože jsou tupé.	Vyměňte všechny nože a šrouby, aby bylo zaručeno vyvážení nožového kotouče.
	Výška sekání je nastavena přiliš nízko vzhledem k délce stébel trávy.	Zvyšte výšku sekání a potom ji postupně snižujte
	Došlo k navinutí trávy nebo jiného předmětu na nožový kotouč.	Zkontrolujte nožový kotouč - odstraňte trávu nebo jiný předmět.
	Na nožovém kotouči nebo na rámu motoru je nahromaděna tráva	Ujistěte se, zda se volně otáčí nožový kotouč. Je-li to nutné, můžete demontovat nožový kotouč a potom můžete odstranit nahromaděný materiál.
Sekačka LandxcapeTM je uvnitř pracovního prostoru a vymezovací drát je připojen. Avšak na displeji je uvedeno "- ∈ :-".	Krajní konce vymezovacích drátů jsou nesprávně připojeny.	Konce vymezovacích drátů připojte naopak.
	Omezovací vodič je přerušený.	Opravte poškozený omezovací vodič pomocí konektorů.
Doba nabíjení trvá mnohem déle, než je její určená hodnota.		Špatné spojení způsobené nečistotami na nabíjecím pásku.	Pomocí vhodného hadru očistěte kontaktní kolíky nacházející se na nabíjecí základně a nabíjecí pásek na sekačce LandxcapeTM.
		Byl aktivován program ochrany nabíjení z důvodu vysoké teploty	Umístěte nabíjecí základnu do stínu nebo počkejte, dokud nedojde k poklesu teploty.
Sekačka se nenabíjí		Není k dispozici napájecí napětí	Zkontrolujte, zda je napájecí kabel řádně připojen k nabíječce a zda je nabíječka připojena ke vhodnému napájecímu zdroji.
		Během ručního nabíjení nepracuje správně Přejděte na manuální dobíjení v oddílu 7.3.
Sekačka LandxcapeTM začíná mít mezi každým nabíjením stále kratší provozní dobu		Nožový kotouč je něčím zablokován	Demontujte nožový kotouč a očistěte jej. Tráva je příliš vysoká a příliš silná.
		Sekačka LandxcapeTM se silně otrásá.	Zkontrolujte nožový kotouč a nože, odstraňte trávu nebo jiné předměty.
		Baterie může být vybitá nebo příliš stará Použijte	novou baterii.
Sekačka LandxcapeTM nepracuje ve správnou dobu.		Hodiny nejsou nastaveny na správnou dobu Načstavte hodiny na správný čas, přejděte k oddílu 4.3.
		Naprogramovaná doba sekání pro LandxcapeTM není správná.	Změňte nastavené doby pro spuštění a zastavení sekačky.
		LandxcapeTM je ukotven v nabíjecí základně manuálně.	Stiskněte tlačitko a potom tlačitko
		Baterie se nenabíjí, neboť její teplota v horkém počasí stoupla nad 55°C.	Počkejte, dokud baterie nevychladne.
Sekačka LandxcapeTM nemůže správně zaparkovat v nabíjecí základně.		Vlivy prostředí Znovu spustěte sekačku Landxcape	TM.
		Špatné spojení způsobené nečistotami na nabíjecím pásku.	Pomocí vhodného hadru očistěte kontaktní kolíky nacházející se na nabíjecí základně a nabíjecí pásek na sekačce LandxcapeTM
Zelená kontrolka na nabíjecí základně se ROZSVÍTÍ před dokončením nabíjení.		Dochází k přehřívání nabíjecí základny.	Umístěte nabíjecí základnu do stínu nebo počkejte, dokud nedojde k poklesu teploty.
LandxcapeTM přejíždí přes vymezovací drát.		Vymezovací vodicí drát byl nainstalován s příliš ostrými rohy.	Zkontrolujte, zda je vymezovací vodicí drát nainstalován tak, aby byl všechny rohy plynule zaoblené.
LandxcapeTM neseče v oblasti vyhrazené vymezovacím drátem.		Pracovní plocha sekání přesahuje přípustnou hodnotu pro LandxcapeTM.	Snižte oblast sekání nebo použijte zařízení LandxcapeTM s větší přípustnou oblastí sekání.
LandxcapeTM se otáčí nebo chaoticky rotuje v blízkosti vymezovacího drátu.		V přílišné blízkosti se nachází vymezovací vodicí drát jiné sekačky LandxcapeTM nebo jiné značkové robotické sekačky.	Ujistěte se, zda se vymezovací vodicí drát vaší sekačky LandxcapeTM nachází ve vzdálenosti alespoň 1m od jiného vymezovacího vodicího drátu.
		Ve vlhku může úroveň elektrického signálu vymezovacího vodicího drátu v místě oprav nebo spojů klesat.	Zkontrolujte spoje vymezovacích drátů. Izolací zajistěte jejich plnou vodotěsnost.
		Úroveň elektrického signálu může klesat díky poškozené izolaci.	Opravte poškozenou izolaci vymezovacího drátu pomocí konektorů.
Kola sekačky LandxcapeTM prokluzují nebo poškozují trávník.		Pod sekačkou LandxcapeTM mohou být zachyceny cizí tělesa, jako například větve a proutí.	Cizi tělesa ze spodní strany sekačky LandxcapeTM odstraňte.
		Trávník je příliš mokrý. Počkejte, až trávník uschne.
Sekačka LandxcapeTM opouští vymezovací vodicí drát z důvodu vysoké rychlosti při sjíždění se svahu		Vymezovací vodicí drát je na příliš strmém svahu se sklonem větším než 17% (10°).	Přemístěte vymezovací vodicí drát na svah, jehož sklon je menší než 17% (10°). Vyhledejte prosím další podrobnosti v příručce Průvodce instalací.
		Dojde k selhání aktualizace softwaru. Zkuste to	znovu podle oddílu „Aktualizace softwaru“.
LandxcapeTM běží v kruzích; odbočuje doprava nebo doleva, i když před ním není žádná překážka.		Ohraničující vodič jiného LandxcapeTM nebo jiné robotické sekačky je umístěn příliš blízko.	zkontrolujte a ujistěte se, že ohraničující vodič LandxcapeTM má mezi sousedním ohraničujícím vodičem vzdálenost alespoň 1 m. Pokud problém nelze vyřešit, obraťte se na servisního zástupce LandxcapeTM.
Klávesnice sekačky nefunguje.		Klávesnice je poškozená.	Restartujte LandxcapeTM. Pokud problém přetrvává, držte stisknuté tlačitko zapnutí / vypnutí po dobu 10 sekund a restartujte LandxcapeTM. Pokud problém nelze vyřešit, obrat'te se na servisního zástupce LandxcapeTM.
		Špatné připojení kabelu mezi ovládacím panelem a základní deskou nebo je kabel poškozen.
		Klávesnice musí být resetována.
Sekačka se nedokáže vyhnout překážkám.		Hraniční vodič jiného LandxcapeTMnebo jiné robotické sekačky je umístěn přiliš blízko.	zkontrolujte a ujistěte se, že ohraničující vodič LandxcapeTMmá mezi sousedním ohraničujícím vodičem vzdálenost alespoň 1 m. Pokud problém nelze vyřešit, obrat'te se na servisního zástupce LandxcapeTM.
		Překážka je menší než 10 cm.	Jde o normální stav, není nutná žádná akce.

Ochrana životního prostředí

Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účeluzřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

Technické údaje

Type LX835 (8 - označení strojního zařízení, zástupce robotická sekačka)

	LX835
Jmenovité napájecí napětí	20V === Max.*
Otáčky naprázdno (/min)	2800
Oblast sečení (m2)	800
Šířka záběru (cm)	18
Výška sekání (mm)	30-60
Polohy pro nastavení výšky sekání	4
Max. Sklon	35% (20°)
Typ baterie	Lithium-ion
Model baterie	LA0002
Doba nabíjení asi (hr)	2
Model nabíječky	LA8001 / LA8002
Parametry nabíječky	Vstup: 100-240V~50/60Hz, 38W,Výstup: 20V---, 1.5A
Hmotnost (kg)	8.3
Deštový senzor	Y
Stupeň ochrany	III
Frekvenční pásmo systému indukční smyčky	77 Hz
Maximální výkon systému indukční smyčky	82 dBμA/m

*Napětí měřené bez pracovního zatížení. Výchozí napájecí napětí baterie dosahuje maximálně 20V. Jmenovité napájecí napětí je 18V.

Údaje týkající se úrovně hluku

Měřená hodnota akustického tlaku	L_ A = 40.6 dB (A) K_ A = 3.0 dB(A)
Měřená hodnota akustického výkonu	L_wA = 60.6 dB (A) K_wA = 3.0 dB(A)
Používejte ochranu sluchu, přesáhne-li hodnota akustického tlaku úroveň 80 dB (A).

Určité hlučnosti stroje nelze zabránit. Provádění hlučné práce na dané trase musí být s omezením na určitou dobu schváleno. Dodržujte doby odpočinku a nutné omezení pracovní doby na minimum. S ohledem na osobní ochranu a ochranu osob pracujících v blízkosti by měla být u všech používána vhodná ochrana sluchu.

Příslušenství

	LK835
Šroubů	9
Nabíjecí základna	1
Upevňovací kolíky pro nabíjecí základnu	8
Vymezovacího drátu	180m
Kolíků pro vymezovací drát	250
Imbusový klíč	1
Ukazatele vzdálenosti vymezovacího drátu	2
Nožů	9
Spojovací konektor	2
Akumulátor (LA0002) 1
Nabíječka baterií (LA8001 / LA8002)	1

Doporučujeme vám, abyste si příslušenství zakoupili ve stejné prodejně, ve které jste pořídili i vaše nářadí. Podrobné informace najdete na obalu příslušenství. Případně se obrat'te na vašeho prodejce se žádostí o radu a pomoc.

Prohlášení o shodě

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Jménem společnosti Positec prohlašujeme, že výrobek

Popis Robotická sekačka

Typ LX835 (8 - označení strojniho zařízení, zástupce robotická sekačka) (Sériové číslo je umístěno na zadní straně) s nabíječkou akumulátorů LA8001 / LA8002 a nabíjecí základnou LA3001

Funkce Sekání trávy

Splňuje požadavky následujících směrnic,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC v novelizaci 2005/88/EC, 2014/53/EU

2000/14/EC v novelizaci 2005/88/EC

- Postup pro posuzování shody podle Annex V

- Měřená úroveň akustického výkonu 60.6 dB (A)

- Deklarovaná úroveň akustického výkonu 63 dB (A)

Pověřený úřední orgán

Název: ISET Srl Unipersonale

Adresa: Via Donatori del Sangue,9 46024-Moglia(MN), Italy 0865

Číslo certifikátu : ISETC.001920201117

Splňuje požadavky norem,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233: 2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013.

EN 303 447 V1.1.1

Níže uvedená osoba odpovídá za správnost technických údajů,

Jméno Marcel Filz

Adresa Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/12/31

Allen Ding

Zástupce vrchní konstrukční kanceláře, Testování & Certifikace

Positec Technology (China) Co., Ltd.

1. Bezpečnost' výrobku

2. Ak táto kosačka pracuje v automatickom režime

VAROVANIE! Ak je kosačka otočená spodnou stranou nahor, tlačidlo vypnuté/zapnuté musí byt' vždy vypnuté.

Elektrický spotrebič triedy III

Prečítajte si návod na obsluhu

Odnímatelná napájacia jednotka

2. Zoznam dielov

1. NABÍJACIA PÁSKA
2. TLAČIDLO STOP
3. RUKOVÄT NA NASTAVENIE VÝŠKY KOSENIA
4. SENZOR DAŽDA
5. ZADNÉ HNACIE KOLIESKO
6. NOŽ
7. PREDNÉ KOLIESKO
8. PORT USB
9. BATÉRIA *
10. NOŽOVÝ KOTÚČ
11. RUKOVÄT
12. TLAČIDLO ZAPNÚŤ/VYPNÚŤ
13. TLAČIDLO DOMOV
14. GOMBÍK
15. TLAČIDLO START
16. DISPLEJ
17. HROMADA NABÍJANIA
18. NABÍJACIA ZÁKLADŇA
19. KONTAKTNÉ KOLÍKY
20. NAPÁJACÍ ADAPTÉR
21. DRÔTENÉ KOLÍKY
22. OHRANIČUJÚCI DRÔT
23. UPEVŇOVACIE KOLÍKY NABÍJACEJ ZÁKLADNE
24. MERADLO VZDIALENOSTI OHRANIČUJÚCEHO DRÔTU
25. ŠESTHRANNÝ KLÚČ
26. SPÁJACÍ KONEKTOR

a následne tlačidlo OK

• Teraz kosačka Landxcape

TM zaháji kosenie!

4.3 Nastavenie

[4] Vypracovat' pracovný rozvrh

Možnost' 2. Ručne nastavte harmonogram práce

• Druhy trávy na vašom trávniku a jeho výška
• Nabrúsenie nožov kosačky
  • Vlhkost'
• Okolitá teplota
  • Množstvo prekážok v trávniku

7.1 Udržujte nože kosačky ostré

VAROVANIE: Pred čistením váš LandxcapeTM VYPNITE. Pred čistením nožového kotúča si nasad'te ochranné ce a nepoužívajte prúd vody.

A. Čistenie krytu kosačky

C. Čistenie kontaktných kolíkov a nabíjacích pások.

Pred pred výmenou nožov váš LandxcapeTM vypnite a nasad'te si ochranné rukavice.

Popis Robotická kosačka

- Meraná úroveň akustického výkonu 60.6 dB (A)

- Deklarovaná úroveň akustického výkonu 63 dB (A)
