| Typ produktu | Sekačka na benzín |
| Model | Expert 53 BA V |
| Značka | Wolf Garten |
| Šířka sečení | 53 cm |
| Výška sečení | 25–75 mm (centrální nastavení) |
| Objem koše | 70 l |
| Typ pohonu | Pohon kol (automatický) |
| Motor | Benzín, 190 cm³, výkon 4,0 kW (5,4 k) |
| Objem palivové nádrže | 1,0 l |
| Hmotnost | 35 kg |
| Rozměry (délka x šířka x výška) | 145 x 58 x 105 cm |
| Hlavní funkce | Sečení, mulčování, boční/zadní výhoz |
| Metody sečení | Sběr, mulčování, boční výhoz |
| Nastavení výšky | Centrální, 7 stupňů |
| Materiál krytu | Plast (odolný proti nárazům) |
| Hladina hluku | 96 dB (LWA) |
| Emise CO₂ | V souladu s EU Stage V |
| Bezpečnost | Bezpečnostní vypínač na rukojeti, kryt výhozu |
| Údržba | Čištění krytu, ostření nože, výměna oleje |
| Záruka | 2 roky (výrobce) |
Často kladené otázky - Expert 53 BA V Wolf Garten
Dotazy uživatelů ohledně Expert 53 BA V Wolf Garten
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka ve formátu PDF zdarma! Najděte svůj návod Expert 53 BA V - Wolf Garten a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Expert 53 BA V značky Wolf Garten.
NÁVOD K OBSLUZE Expert 53 BA V Wolf Garten

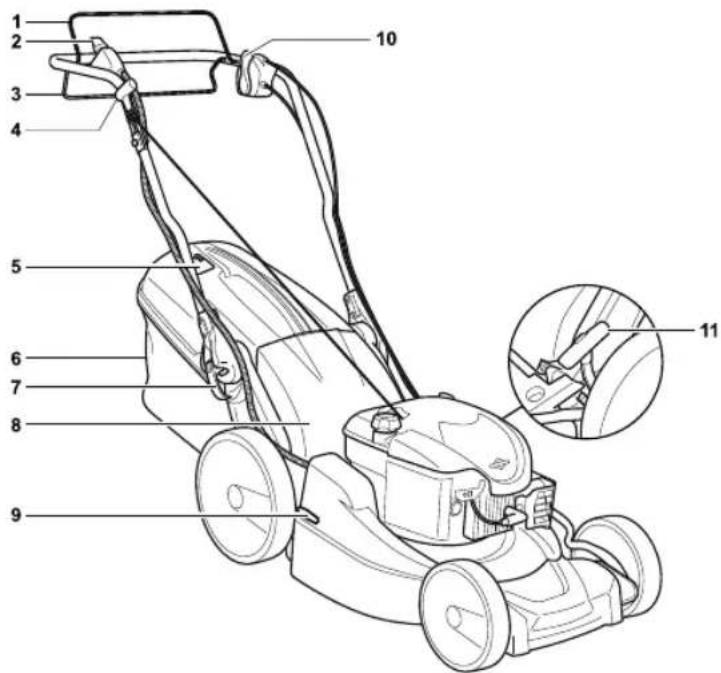

1 Bezpečnostní třmen
2 K I í ček zapalování
3 Hnací třmen
4 Rukojeť lankového startéru
5 Ukazatel výšky hladiny
6 Lapač trávy
7 Uchycení rukojeti
8 Defléktor odházovací
koncovky
9 Zdířka nabíjení
10 Páka pro rýchlostní stupně
11 Páka pro centrální přesta-
vení výšky
(Originální návod k obsluze)
Magyar 85
(Originálny návod na obsluhu)
Slovensko 118
Pro Vaši bezpečnost ..... 77
Montáž 78
Obsluha 78
Tipy k ošetřování trávy ..... 81
Přeprava 81
Údržba/Čistění 81
Odstavení 82
Záruka 83
Informace k motoru 83
Zjištění a odstranění poruch .... 83
Údaje na typovém štítku
Tyto údaje jsou velmi důležité pro pozdějši identifikaci k objednávce náhradních dílů nářadí a pro zákaznický servis. Typový štítek najdete v blízkosti motoru. Zapište všechny údaje na typovém štitku Vašeho nářadí do následujícího pole.
Tyto a další údaje k nářadí najdete v samostatném CE prohlášení o s h o dě, které je sou částí tohot návodu k obsluze.
Grafická znázornění
Odklopte obrázkové strany na začátku návodu k obsluze.
V tomto provozním návodu budou popsány různé modely. Grafická zobrazení se v detailech mohou lišit od zakoupeného nářadí.
Pro Vaši bezpečnost
Správné používání nářadi
Toto nářadí je výhradně určeno
- k použití odpovídajícímu popisům a b e z p e čnostním upozorněním uvedeným v tomto návodu na obsluhu;
- k s e čení travnatých ploch domovních a rekreačních zahrad.
Každé jiné použití neodpovídá určenému účelu.
Použití neodpovídající určenému účelu má za následek zánik záruky a odmítnutí jakékoliv odpovědnosti ze strany výrobce. Uživatel ručí za všechny škody způsobené třetím osobám a jejich vlastnictví.
Svévolně provedené změny na nářadí vylučují ručení výrobce za škody, které z toho vyplývaji.
Pouze pro nářadí s elektrickým startérem:
Dodávaná nabíječka je výhradně určena k nabíjení akumulátorů použitých v nářadí.
Akumulátor se smí nabíjet pouze stouto nabíje čkou.
Dodržování bezpečnostních pokynů a pokynů pro obsluhu
Před prvním použitím si, jako uživatel tohoto nářadi, pečlivě přečtěte tento provozní návod. Postupujte podle návodu a uschovejte jej pro pozdějši použití. Nedovolte nikdy dětem nebo jiným osobám, které neznají tento návod k obsluze, aby nářadí použivaly.
Při změně majitele předejte s nářadím návod k obsluze.
Všeobecná bezpečnostní upozornění
V tomto odstavci najdete všeobecné bezpečnostní pokyny.
Výstražné pokyny, které se speciálně vztahují na jednotlivé díly nářadí, funkce nebo činnosti, najdete na příslušném místě tohoto návodu.
Před prací s nářadím
Osoby, které nářadí používají, nesmí být pod vlivem omamných prostředků jako je např. alkohol, drogy nebo medikamenty.
Osoby, které jsou mladší než 16 let, nesmí nářadí obsluhovat – místní předpisy mohou stanovit minimální stáří uživatele.
Nářadí není určeno k používání osobami (včetně děti) s omezenými fyzickými, senzorickými nebo psychickými schopnostmi nebo nedostatečnými zkušenostmi a/nebo znalostmi,
ledaže jsou pri používání nářadí pod dohledem nebo byly poučeny osobou, která je zodpovědná za jejich bezpečnost.
Na děti se má dohlížet, aby se zajistilo, že si s nářadím nehrají.
Před začátkem práce se seznamte se všemi serízeními a ovládacími prvky a rovněž s jejich funkciemi.
Uskladňujte palivo pouze v nádobách schválených k tomuto účelu a ne v blízkosti tepelných zdrojů (např. kamen nebo zásobníků teplé vody). Tankování nářadí provádějte pouze venku.
Neprovádějte tankování paliva za chodu motoru nebo při horkém motoru.
Vyměňte poškozený výfuk, nádrž nebo víčko uzávěru palivové nádrže.
Před použitím zkontrolujte,
- z d a f u n g u j e l a p a č trávy a spra se uzavirá deflektor odhazovací koncovky.
Poškozené, opotřebované nebo chybějící součásti okamžitě nahradťe. - zda nejsou opotřebované nebo poškozené sekací nástroje, upevňovací čepy a celá sekací jednotka. Opotřebované nebo poškozené součásti nechejte vyměnit v odborné dílně pouze v sadách, aby se zabránilo nevyváženosti.
Náhradní díly a příslušenství musí odpovídat požadavkům stanoveným výrobcem.
Používejte proto pouze originální náhradní díly a originální příslušenství nebo výrobcem schválené náhradní díly a díly příslušenství.
Opravy nechejte provádět výhradně v odborné dílně.
Během práce s nářadím
Při práci s nářadím nebo na nářadí musíte nosit odpovídající pracovní oděv, jako např.:
- ochrannou pracovní obuv,
- dlouhé kalhoty,
- priléhajícíoděv,
- ochranu sluchu,
- ochranné brýle.
Všechna bezpečnostní zařízení musí být vždy namontována na nářadí kompletně a v bezvadném stavu.
Neprovádějte žádné změny na bezpečnostních zařízeních.
Provozujte nářadí pouze v technickém stavu, předepsaném a dodaném výrobcem.
Nikdy neměňte přednastavení motoru ze závodu.
Zabraňte používání otevřeného ohně, tvorbě jisker a nekuřte.
Před všemi pracemi na tomto nářadí
K ochraně před poraněním před veškerými pracemi na tomto nářadí (např. údržbářské a seřizovací práce) a při přepravě (např. zvednuti nebo přenášení)
- zastavte motor,
- v y t á h n ě t e k l í ček zapalování (je-li k dispozici),
- p o čkejte, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru,
- aby se zabránilo neúmyslnému nastartování motoru, vytáhněte na motoru koncovku zapalovacího kabelu,
- dodržujte dodatečná bezpečnostní upozornění v příručce motoru.
Po práci s nářadím
Nikdy neopouštějte nářadí, aniž byste zastavili motor a nevytáhli klíček zapalování – je-li k dispozici.
Bezpečnostní zařízení
⚠️ Nebezpečí
Nikdy nepoužívejte nářadí s poškozenými nebo demontovanými ochrannými bezpečnostními zařizeními.
Bezpečnostní třmen
Bezpečnostní třmen slouží Vaši bezpečnosti, aby v nouzovém případě bylo možno okamžitě zastavit motor a žací ústroji.
Nesmite se pokoušet obejit jeho funkci.
Deflektor odhazovací koncovky
Deflektor odhazovací koncovky Vás chrání před poraněním žacím ústrojím nebo vymrštěnými předměty. Nářadi se smí provozovat pouze s namontovaným deflektorem odhazovací koncovky.

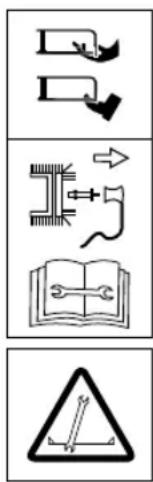

Symboly na nářadí
Na nářadí najdete různé symboly jako nálepky. Dále následuje vysvětlení symbolů:
Pozor!
Před uvedením do provozu si přečtěte návod k obsluze!
Udržujte třetí osoby v dostatečné vzdálenosti od oblasti ohrožení!
Před veškerými pracemi na nářadí a než nářadí opustíte, zastavte motor a vytáhněte klíček zapalování. Dodržujte dodatečné pokyny v kapitole "Pro Vaši bezpečnost".
Před pracemi na žacím ústrojí stáhněte kon-covku zapalovacího kabelu! Mějte prsty a n o h y v d o s t a t e čné vzdálenosti od žacího ústroji!
Před seřizováním nebo čistěním nářadí nebo před jeho zkoušením nářadí vypněte a stáhněte koncovku zapalovacího kabelu.
Udržujte tyto symboly na nářadí stále v čitelném stavu.
Symboly v návodu
V tomto návodu byly použity symboly, které zobrazují nebezpečí nebo charakterizují důležitá upozornění. Zde je vysvětlení symbolů:
⚠️ Nebezpečí
Budete upozorněni na nebezpečí, která souvisejí s popsanou činností a při které vzniká ohrožení osob.
Pozor!
Budete upozorněni na nebezpečí, která souvisejí s popsanou činností, která může způsobit poškození nářadí.
i Upozornění
Označuje důležité informace a tipy k p o u žití.
Montáž
Montáž nářadí bude zobrazena na obrázcích v samostatné příloze.
i Pokyn k likvidaci
Příslušné zbytky obalu, použité nářadí atd. zlikvidujte podle místních předpisů.
Obsluha
Dodržujte také upozornění v příručce motoru
⚠️ Nebezpečí Úraz
- P ř i s e čení nesmí být nikdy v blízkosti é nářadí osoby, děti nebo zvířata. Nebezpečí poranění prostřed- nictvím vymrštěných kamenů nebo jiných předmětů.
Upadnutí
- Ved'te nářadí pouzekrok rychlostí.
- Budte zejména opatmi, kolyž sečete pozpátku a nářadí táhnete k sobě.
-
Pří s e čení na příkrých svazích se může nářadí převrátit a Vy se můžete poranit.
Sečte napřič ke svahu, nikdy směrem nahoru a dolů. Sečení neprovádějte na svazích se sklonem větším než 20%. -
Bud'te zejména opatmí při změně směru jízdy a dbejte vždy na dobrý postoj.
- Při se čení v mezních oblastech hrozí nebezpečí poranění. Sečení v blízkosti okrajů, živých plotů nebo přikrých úbočí je nebezpečné. Při sečení dodržujte bezpečnou vzdálenost.
- Při se čení vlhké trávy může nářadí vlivem snížené přilnavosti půdy sklouznout a Vy můžete upadnout. Sečte pouze tehdy, je-li tráva suchá.
- Pracujte pouze za denního světla nebo při dobrém umělém osvětlení.
Poranění
- D o d r ž u j t e v ž d y b e z p e odstup k rotujícímu nářadí, daný prostřednictvím vodicích madel.
- Pracovní oblast obsluhy se během provozu nachází za vodicím madlem.
- Nikdy nedávejte ruce nebo nohy na rotující dily nebo pod ně.
- Nepouživejtená povětrnostních podmínkách, jako např. nebezpečí deště nebo bouřky.
- Zastavte motor a počkejte, až se žací nástroj zastaví: - předtím než nářadí sklopíte, - k přepravě přes jiné plochy než je tráva.
- Zastavte motor a zabraňte nastartování motoru nedopatřením: Vytáhněte klíček zapalování (je-li k dispozici), nechejte motor vychladnout a stáhněte koncovku zapalovací svičky,
- dříve než odstraníte ucpání ablokování odhazovací koncovky,
- dříve než sekačku trávy přezkoušite, vyčistite, nastavite nebo provedete práce na nářadí,
- bylo-li zasaženo cizi těleso. Zkontrolujte sekačku trávy zda není poškozená a při poškození vyhledejte odbornou dílnu.
- z a čne-li nářadí neobvykle silně vibrovat. Okamžitě nářadí přezkoušejte.
- Nikdy nezvedejte a nenoste nářadi za chodu motoru.
- Zkontrolujte terén, na kterém má být nářadí nasazeno a odstraňte všechny předměty, které mohou být zachycené a odmrštěné.
- Bude-li cizí těleso (např. kámen) zasaženo sekacím nástrojem nebo začne-li nářadí neobvykle vibrovat: Okamžitě zastavte motor.
Před dalším provozem nechejte nářadí přezkoušet v odborné dílně na poškození. - Při se čení srpem se nikdy nesta-vějte před vyhazovací otvory trávy.
Nářadí s lapačem trávy: - Při sundání lapače trávy můžete
být Vy nebo jiné osoby poraněny
vymrštěným posekaným materiálem
čnostní
nebo cizími předměty.
Nevyprazdňujte lapač trávy za chodu motoru. Nářadí vypněte.
Nebezpečí udušení vlivem oxidu uhelnatého
Nechejte běžet spalovací motor pouze venku.
Niebezpečínvýbuchu a požáru
- Benzínové páry jsou výbušné abenzín je velmi hořlavý.
- Dříve než motor nastartujete, naplňte palivo. Za chodu motoru nebo při ještě horkém motoru mějte uzavřenou palivovou nádrž.
- Palivo doplňujte pouze při vypnutém a studeném motoru. Zabraňte používání otevřeného ohně, tvorbě jisker a nekuřte. Tankování nářadí provádějte pouze venku.
- D o j d e - l i k p r e t e čení paliva nestartujte. Odvezte nářadi z plochy znečistěné palivem a počkejte, až vyprchají palivové páry.
- Abyste zabránili nebezpečí požáru, udržujte prosím následující dily čisté od trávy a unikajícího oleje:
- motor,
- výfuk,
- baterie/akumulátory,
- benzínovou nádrž.
Nebezpečí zakopnutí
- Ved'te nářadí pouze krokovou rychlostí.
Pozor!
Poškození nářadí
- Kameny, povalující se větve nebo podobné předměty mohou vést k poškození nářadí a jeho funkčnosti. Před každým nasazením odstraňte z pracovní oblasti pevné předměty.
- Provozujtenářadí pouze je-li v bezvadném stavu. Před každým provozováním provedte optickou kontrolu. Zejména zkontrolujte z hlediska poškození a dotažení bezpečnostní zařízení, ovládací prvky a šroubová spojení. Před provozováním poškozené dily vyměňte.
Provozní doby
Dodržujte národní/komunální předpisy týkající se dob použivání (event. se dotažte u Vašeho příslušného úřadu).
Údaje polohy
Při pozičních údajích na nářadí (např. vlevo, vpravo) vycházíme vždy z pohledu od vodicího madla ve směru práce nářadí.
Před prvním uvedením do provozu
Naplnění motorového oleje
Pozor!
Z přepravních důvodů bude nářadí dodáno bez motorového oleje. a mžotohoto důvodu naplňte před prvním uvedením do provozu motorový olej, viz Přiručka motoru.
Nabíjení akumulátoru
(Nářadí s elektrickým startérem)
Nebezpečí poleptání/otravy
V extrémních připadech se musí počítat s únikem kapalin nebo plynů. Akumulátor se nachází na žacím ústrojí.
Nebezpečí úrazu elektrickým udem
Před každým použitim zkontrolujte nabiječku na vnější poškození. Poškozenou nabiječku nikdy nepoužívejte.
Pozor!
- P ř e s v ě d čte se, že je sit' provozována s 220–230 V a 50 Hz podle údajů na typovém štitku nabiječky.
- Chraňten a bíje čku před vlhk deštěm, sněhem jakož i mrazem.
- Nabíjejte akumulátor pouze v dobře větraných a suchých místnostech. Nepřekročte maximální dobu nabíjení 12 hodin.
- Před uvedením sekačky trávy do provozu odpojte nabíječku z elektrické sitě a od nářadí.
Obrázek A
■ Před prvním použitím nářadí nabíjejte akumulátor nejméně 10 hodin. Používejte pouze nabíječku obsaženou v rozsahu dodávky.
Upozornění
Odpojení nabíječky proved'te v o p a čném pořadí.
Pokyn pro likvidaci nabíječky
Nabíječka podléhá předpisům pro likvidaci elektrických přístrojů. Dodržujte místní předpisy.
Seřizovací práce před každým provozováním
Nebezpečí poranění!
Před všemi pracemi na tomto nářadi
- zastavte motor,
- v y t á h n ě t e k l í ček zapalování (je-li k dispozici),
- p o čkejte, až se všechny pohyblivé díly úplně zastaví; motor musí být vychladnutý,
- stáhněte koncovku zapalovací svíčky na motoru, aby se zabránilo nastartování motoru nedopatřením.
Zavěšení lapače trávy
Obrázek B
■ Nadzvedněte deflektor odhazovací koncovky a zavěste lapač trávy.
Nastavení výšky strniště
Obrázek C
Nastavení výšky strniště trávy podle požadavku.
Možnost nastavení (podle modelu) cca 2,8 cm až maximálně 9,2 cm.
■ Posuňte páku centrálního přestavení výšky směrem dopředu nebo dozadu a v požadované poloze ji nechejte zaskočit.
Naplnění nádrže palivem kostí, a kontrola hladiny oleje
■ Tankujte bezolovnatý benzin (viz Příručka motoru).
■ Naplňte palivovou nádrž nejvýše 2 cm pod spodní hranu plnicího hrdla.
■ Palivovou nádrž pevně uzavřete.
■ Zkontrolujte výšku hladiny oleje, v případě potřeby doplňte (viz příručka motoru).
Nastartování motoru
Nebezpečí
K ochraně před poraněním,
- nestartujte motor, jestliže stojíte před odhazovací koncovkou;
- mějteruce anohy v do vzdálenosti od sekacího ústroji;
- nik d y n e d á v e j t e r u c e, jiné části těla do blízkosti otačejících se dílů. Zdržujte se vždy v dostatečné vzdálenosti od odhazovací koncovky.
Dříve než motor nastartujete, vypněte spojkou všechny sekací nástroje a pohony.
Při startování nářadí nepřevratte. Nářadi odstavte na rovné ploše s pokud možno krátkou trávou nebo téměř bez trávy.
Pokyny k motoru
Dodržujte informace v příručce motoru.
Nářadí bez elektrického startéru
Obrázek D
■ Stůjte za nářadím – stiskněte bezpečnostní třmen a držte jej stisknutý.
Táhněte pomalu za tažnou startovací rukojeť, až je citelný odpor, potom ji rychle a silně protáhněte. Nepouštějte tažnou startovací rukojeť rychle zpátky, nýbrž ji vracejte pomalu.
Nářadí s elektrickým startérem
Obrázek E
■ Odpojte nabíječku z elektrické sítě a od nářadí.
■ Stůjte za nářadím – stiskněte bezpečnostní třmen a držte jej stisknutý.
■ Otočte klíčkem na palubní desce směrem doprava a držte jej, až motor naskoči (startovací pokus max. 5 sekund, před dalším pokusem počkejte 10 sekund).
i Upozornění:
U nářadí s elektrickým startérem lze motor (podle provedení) manuálně nastartovat také s rukojetí lankového startéru.
Zastavení motoru
Obrázek F
■ Uvolněte bezpečnostní třmen.
s tMotor čisékací nástroj se po krátké době zastaví.
(pouze u nářadí s pohonem kol) Obrázek G
Zapnutí pohonu kol
Vypnutí pohonu kol
■ Táhněte a držte páku/třmen.
■ Uvolněte páku/třmen.
i Upozornění
V důsledku konstrukce může dojít k tomu, že při tažení nářadí směrem dozadu se zadní kola zablokují, přip. vykazují zvýšený odpor.
Nejedná se přitom o chybu nářadí, nýbrž o technicky podmíněné chování.
Odstranění: posuňte nářadí bez zataženého hnacího třmenu nejdříve trochu dopředu, hned potom zpátky.
Změna hnací rychlosti pohonu kol
(podle provedení)
Pozor!
Poškození nářadí
Provádějte nastavení pouze za chodu motoru.
Obrázek H
■ Pomocí páky volte mezi rychlostními stupni (/max. a /mín.).
i Upozornění
Z technických důvodů může dojít k tomu, že se u stojícího nářadí nechá jen obtížně změnit rychlost.
Odstranění: zatáhněte hnací třmen azvolte rychlostní stupeň.
Sejmutí a vyprázdnění lapače t r á v y
Obrázek J
Když zůstává posečený materiál ležet na zemi nebo svítí-li ukazatel stavu naplnění (obrázek Kje plný koš:
■ Uvolněte bezpečnostní třmen a p o čkejte, až se zastaví motor.
■ Nadzvedněte deflektor odhazovací koncovky a lapač trávy vyvěste.
■ Vyprázdněte jeho obsah.
Práce bez lapače trávy
Když sundáte lapač trávy, sklopi se deflektor odhazovací koncovky dolů. Při práci bez lapače trávy bude posečená hmota vyhazována přímo směrem dolů.
Přestavení na mulčování
Obrázek L
■ Nadzvedněte deflektor odhazovací koncovky.
■ Sundejte lapač trávy.
■ Nasad'te mulčovací klín.
■ Spustte deflektor odhazovací koncovky.
Po ukončení práce
■ Vytáhněte klíček zapalování (je-li k dispozici).
■ Počkejte, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru.
■ Stáhněte koncovku zapalovacího kabelu na motoru.
■ Vyprázdněte lapač trávy.
Nářadí s elektrickým startérem:
■ Dobíjejte akumulátory 10 hodin.
i Upozornění
Odstavte nářadí do uzavřených místností pouze s vychladnutým motorem.
Tipy k ošetřování trávy
Několik tipů, aby Váš trávník rostl zdravě a rovnoměrně.
Sečení
Trávník je tvořen různými druhy travin. Jestliže jej často sečete, rostou více traviny, které se silně zakořeňují a tvoři pevné drny. Sečete-li jej zřídka, vyvíjejí se více traviny rostoucí do výšky a jiné divoké byliny (např. jetel, sedmikrásky).
Normální výška trávníku se pohybuje kolem cca 4–5 cm.
Posekat se má pouze ^1/_3 celkové výšky; tedy při 7–8 cm posečte na normální výšku.
Trávník se pokud možno nemá sekat kratší než 4 cm, jinak se při suchém počasí poškozuji drny.
Vysoce narostlou trávu (např. po dovolené) sekejte na normální výšku po etapách.
Při sečení nechejte sečené pruhy vždy trochu překrývat.
Mulčování
Při sečení je tráva posekaná na malé kousky (cca 1 cm) a zůstává ležet. Tím zůstane trávníku zachováno mnoho živných látek.
K dosažení optimálního výsledku se musí trávník udržovat stále krátký, viz také odstavec "Sečení".
Při mulčování dodržujte následující upozornění:
- N e s e čte mokrou trávu. - Nesekejte nikdy více než 2 cm celkové délky trávy.
- Jed'te pomalu. - V y u ž i v e j t e m a x i m á l n í - P r a v i d e l n ě čistěte žaci ústro
Přeprava
Krátké vzdálenosti manuálně
⚠️ Nebezpečí
Rotujícím žacím ústrojím mohou být zachyceny a odmrštěny předměty a tím způsobit škody.
Aby se s nářadím mohlo pohybovat i přes jiné plochy než je tráva, zastavte předtím motor.
S vozidlem
⚠️ Nebezpečí
Před každou přepravou zastavte motor a nechejte jej vychladnout.
Stáhněte koncovku zapalovací svíčky. Nepřepravujte nářadí v překlopené poloze.
Při přepravě nářadí na vozidle nebo ve vozidle jej dostatečně zajistěte proti nechtěnému sklouznutí.
Přepravujte nářadí pouze s prázdnou palivovou nádrží. Uzávěr palivové nádrže musí být pevně uzavřen.
Nářadí se sklopnou rukojetí
Obrázek M
■ K lepšimu uložení můžete řidicí rukojeť sklopit dohromady.
Údržba/Čistění
! Nebezpečí
K ochraně před poraněním je nutno před veškerými pracemi na tomto nářadí
- zastavt motor,
- v y t á h n o u t k l í ček zapalování (je-li k dispozici),
- p o čkat, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru,
- aby se zabránilo neúmyslnému nastartováni motoru, vytáhněte na motoru koncovku zapalovacího kabelu,
- dodržovat dodatečná bezpečnostní upozornění v příručce motoru.
⚠️ Nebezpečí
K ochraně před poraněním způsobenýra žacímístrojím je nutno nechat jprovést všechny práce, jako je výměna nebo přebroušení sekacího nože, pouze v odborné dílně (je potřebné speciální nářadí).
Pozor!
Naklánějte nářadí pouze tak, aby zapalovací svíčka směřovala nahoru, čímž nedojde k žádnému poškození motoru vlivem paliva nebo oleje.
Údržba
Pozor!
Dodržujte předpisy pro údržbu v přiručce motoru. Na konci sezony nechejte nářadí v odborné dílně přezkoušet a provést jeho údržbu. Jakékoliv opravy jakož i výměnu vadných akumulátorů, příp. vadných pojistek nechejte provést pouze v odborné dílně.
Pozor
Ohrožení životního prostředí vlivem motorového oleje.
Při výměně oleje odevzdejte příslušný použitý olej ve sběrně použitého oleje nebo u firmy provádějící zneškodňování odpadu.
Ohrožení životního prostředí sobené bateriemi/ mulátory.
Použité baterie/akumulátory nepatří do domovního odpadu. Použité baterie/akumulátory odevzdejte u Vašeho obchodníka nebo firmy provádějící zneškodňování odpadu. Dříve než bude nářadí sešrotováno, vymontujte baterie/akumulátory.
Upozornění
Dodržujte kontrolní intervaly a intervaly údržby v příručce motoru.
Před každým provozem
■ Zkontrolujte hladinu oleje; v prípadě potřeby doplňte.
■ Zkontrolujte pevné usazení šroubových spojení, v případě potřeby pevně utáhněte.
■ Zkontrolujte bezpečnostní zařízení.
Kontrola záběrového bodu spojky:
(pouze u nářadí s pohonem kol)
- Za chodu motoru a vypnutém pohonu kol se nářadí nesmí pohybovat směrem dopředu.
- Za chodu motoru a zapnutém pohonu kol se nářadí má pohybovat směrem dopředu.
Obrázek N
■ V případě potřeby nastavte záběrový bod pomocí rýhovaného kolečka/seřizovací matice na páce pohonu kol nebo seřid’te bovden.
Po prvních 2–5 provozních hodinách
■ Vyměňte olej, viz přiložená příručka motoru.
Po každém sečení nebo každých 8 týdnů
(pouze u nářadí s elektrickým startérem)
■ Dobíjejte akumulátory 10 hodin.
Jednou za sezonu
■ Vyměňte olej, viz přiložená příručka motoru.
■ Namažte kloubové body a zkroucené pružiny na deflektoru odhazovací koncovky.
■ Na konci sezony nechejte nářadí v odborné dílně přezkoušet a provést jeho údržbu.
Čistění
Pozor!
Po každém provozu nářadí očistěte. Nečistění nářadí vede k poškození materiálů a funkčním poruchám. K čistění nepoužívejte vysokotlaký čistič.
Čistění lapače trávy
Nejjednodušší je čistění prováděné přímo po sečení.
■ Sundejte a vyprázdněte lapač trávy.
■ Lapač trávy je možno vyčistit silným proudem vody (zahradní hadicí).
■ Pred dalším používáním nechejte lapač trávy důkladně vyschnout.
Čistění sekačky trávy
Nebezpečí
Při pracích na žacím ústrojí se můžete poranit. Použivejte pro svou ochranu pracovní rukavice.
Pozor!
Naklánějte nářadí pouze tak, aby zapalovací svíčka směřovala nahoru, čímž nedojde k žádnému poškození motoru vlivem paliva nebo oleje.
Neostřikujte nářadí vodou, protože se jinak mohou poškodit elektrické díly. Čistěte nářadí pokud možno vždy přímo po sečení.
■ Sekací prostor a deflektor odhazovací koncovky vyčistěte pomocí kartáče, smetáčku nebo hadru.
■ Postavte nářadí na kola a odstraňte všechny viditelné zbytky trávy a n e čistot.
Čistění sekačky trávy s mycím systémem žacího ústrojí
Obrázek 0
Sekačky trávy s mycím systémem žaciho ústrojí jsou vybaveny připojkou vody. S ním lze opláchnout zbytky trávy ze spodní strany žaciho ústrojí a zabránit tvorbě usazenin korodujících chemikálií.
Po sečení postupujte následovně:
■ Postavte nářadí na rovnou plochu, bez štěrku, kamení atd.
Upozornění
Odhazovací šachta nesmí být nasměrována proti domům, garázím a pod.
■ Namontujte na vodní hadici hadicový adaptér běžně dostupný v prodeji a připojte na připojku vody žacího ústrojí.
■ Pustte vodu.
■ Nastartujte motor, nechejte jej několik minut běžet.
■ Zastavte motor a odpojte vodní hadici od nářadí.
Po ukončení čisticího procesu:
■ Nastartujte motor, nechejte jej několik minut běžet, aby spodní strana žacího ústrojí oschla.
■ Zastavte motor.
Odstavení
Nebezpečí
Nebezpečí výbuchu a požáru
Nikdy neuskladňujte nářadí s palivem (benzinem) v nádrži v prostorech, ve kterých páry paliva mohou přijít do kontaktu s otevřeným ohněm nebo jiskrami.
Pozor
Poškození materiálů na nářadí.
Nářadí uskladňujte (s vychladlým motorem) pouze v čistých a suchých prostorech. Při delším uskladnění, např. v zimě chraňte nářadí proti rzi.
Po sezoně nebo není-li nářadí používáno déle než jeden měsíc:
■ vypustte palivo do vhodné nádoby a motor odstavte, podle popisu v přiručce motoru.
Pozor!
Vypouštějte palivo pouze venku.
■ Vyčistěte nářadí a lapač trávy.
■ K ochraně před korozí potřete všechny kovové díly naolejovaným hadrem (olej neobsahující pryskyřice) nebo je nastříkejte sprejovým olejem.
■ Nabijte akumulátor (je-li k dispozici).
Záruka
V každé zemi platí záruční ustanovení vydané naši společnosti nebo dovozcem. Poruchy na Vašem nářadí odstraníme v rámci záruky bezplatně, pokud je přičinou chyba materiálu nebo výrobní chyba. V případě záruky se prosím obraťte na Vašeho prodavače nebo na nejbližší pobočku.
Informace k motoru
Výrobce motoru ručí za všechny problémy týkající se motoru, s ohledem na výkon, měření výkonu, technické údaje, záruky a servis.
Bližší informace najdete v samostatné přiložené přiručce majitele/obsluhy výrobce motoru.
Zjištění a odstranění poruch
Poruchy v provozu Vaší sekačky trávy mají často jednoduché přičiny, které byste měli znát a částečně je mohli odstranit sami. V případě pochybnosti Vám Váš odborný prodejce rád dále pomůže.
Problém Možná(é) příčina(y) Odstranění
| Startovací táhlo se nedá vytáhnout. | Není stisknutý bezpečnostní třmen. | Stiskněte bezpečnostní třmen proti horní rukojeti. |
| Zablokovaný nůž. Stáhněte koncovku zapalovacího kabelu a odstraňte blokování. | ||
| Porucha motoru. Vyhledejte odbornou dílnu. | ||
| Motor nenaskočí. | Sekačka stojí ve vysoké trávě. | Postavte sekačku na plochu s nizkou trávou. |
| V palivové nádrži není žádné palivo. | Naplňte nádrž čistým, čerstvým palivem. | |
| Není nastrčena koncovka zapalovacího kabelu. | Nasadťe koncovku zapalovacího kabelu. | |
| Staré nebo znečistěné palivo. Nahradťe palivo za nové. | ||
| Znečistěný vzduchový filtr. | Vyčistěte vzduchový filtr. | |
| - U nářadí s elektrickým startérem: | Vybitý akumulátor. Nabijte akumulátor pomocí dodávané nabíječky. | |
| Poškozené el. vedení. Zkontrolujte, zda je elektrické vedení v po řá d ku . | ||
| Vadná pojistka. Vadnou pojistku nechejte vyměnit v odborné dílně. | ||
| Neobvyklé hluky (chrastění, rachocení, klepání). | Uvolnění šroubů, matic nebo jiných upevňovacích mist. | Díly upevněte. Jestliže se hluky neodstraní: vyhledejte odbornou dílnu. |
| Otřesy, vibrace. | Volný nůž. | Upevňovací šroub nože nechejte dotáhnout v odborné dílně. |
| Poškozený nůž. | Nechejte nůž vyměnit v odborné dílně. | |
| Nůž není správně vyvážený. | Nechejte nůž vyměnit nebo vyvážit v odborné dílně. | |
| Uvolněné uchycení motoru. | Nechejte motor upevnit v odborné dílně. | |
| Nečistá rezná plocha nebo pokles otáček. | Tráva je příliš vysoká. | Nastavte větší výšku strniště, v nouzovém případě posekejte dvakrát. |
Problém Možná(é) příčina(y) Odstranění
| Tráva zůstává ležet nebo lapač trávy není plný. | Tráva je příliš vlhká. Nechejte trávník oschnout. | |
| Ucpaná odhazovací koncovka. Zastavte motor, odstraňte ucpání. | ||
| Tupý nůž. Nechejte nůž vyměnit nebo přebrousit v odborné dílně. | ||
| Nedostatečný výkon motoru. | Provádějte sečení častěji, zvolte větší výšku strniště. | |
| Lapač trávy je plný. | Zastavte motor, vyprázdněte lapač trávy. | |
| Lapač trávy je znečistěn. | Zastavte motor, vyčistěte větrací štěrbiny v lapači trávy. | |
| Nefunguje pohon kol. Přetržený klínový řemen nebo porucha převodovky. | Poškozené díly nechejte vyměnit v odborné dílně. | |
Přetržený lankovod/bovden. Poškozené dily nechejte vyměnit v odborné dilně.
Tartalomjegyzék
Pre Vašu bezpečnost ..... 110
Montáž 111
Obsluha 111
Tipy na ošetrovanie trávy ..... 114
Preprava 114
Údržba/Čistenie ..... 114
Odstavenie 116
Záruka 116
Údaje na typovom štítku
Pre Vašu bezpečnost'
Všeobecné bezpečnostné pokyny
Pred použitím skontrolujte,
Nikdy nemeňte prednastavenia motora z výrobného závodu. Zabráňte používaniu otvoreného ohňa, tvorbe iskier a nefajčite.
Deflektor odhadzovacej koncovky
Pred uvedením do pre- vádzky si prečítajte návod na obsluhu!
(náradie s elektrickým štartérom)
Nebezpečenstvo úrazu trickým prúdom
Pred každým použitím skontrolujte nabíjačku z hľadiska vonkajších poškodení. Poškodenú nabíjačku nikdy nepoužívajte.
Pozor
Pokyn k likvidácii nabíjačky
- aby nebolo možné nechcené naštartovanie motora, stiahnuť koncovku zapal’ovacieho kábla na motore.
Zavesenie lapača trávy
Obrázok B
■ Nadvihnite deflektor odhadzovacej koncovky a zaveste lapač trávy.
■ Tiahnite a držte páku/strmeň.
(podl'a vyhotovenia)
Pozor
Poškodenie náradia
Vykonávajte nastavenie len za chodu motora.
Obrázok H
Zloženie a vyprázdnenie lapača trávy
Obrázok J
■ Uvol'nite bezpečnostný strmeň a p o čkajte, až sa zastavi motor.
■ Nadvihnite deflektor odhadzovacej koncovky a lapač trávy vyveste.
■ Vyprázdnite jeho obsah.
Práca bez lapača trávy
Ked' zložíte lapač trávy, sklopí sa deflektor odhadzovacej koncovky nadol. Pri práci bez lapača trávy bude posekaná hmota vyhadzovaná priamo smerom nadol.
Prestavenie na mulčovanie
Obrázok L
■ Nadvihnite deflektor odhadzovacej koncovky.
■ Zložte lapač trávy.
■ Nasad'te mulčovací klin.
■ Spustite deflektor odhadzovacej koncovky.
Po ukončení práce
■ Vytiahnite kl'účik zapal'ovania (ak je k dispozícii).
■ Počkajte, až dôjde k úplnému kludovému stavu všetkých pohyblivých dielov a vychladnutiu motora.
■ Stiahnite koncovku zapal'ovacieho kábla na motore.
■ Vyprázdnite lapač trávy.
Náradie s elektrickým štartérom:
■ Dobíjajte akumulátory 10 hodín.
Upozornenie
Vysoko narastenú trávu (napr. po do- volenke) sekajte na normálnu výšku po etapách.
(iba náradie s elektrickým štartérom)
Čistenie lapača trávy
■ Zložte a vyprázdnite lapač trávy.
■ Lapač trávy je možné vyčistiť silným prúdom vody (záhradnou hadicou).
■ Pred dalšim používaním nechajte lapač trávy dôkladne vyschnúť.
Čistenie kosačky trávy
Nebezpečenstvo
Čistenie kosačky trávy s umývacím systémom sekacieho ústrojenstva
Obrázok O
Po kosení postupujte nasledovne:
Po ukončení čistiaceho procesu:
Nastavitve opravite le kadar motor obratuje.
Slika H
■ Z ročico izberite eno od stopenj hitrosti (med /max. in /min).
Navodila
Tehnično pogojeno je tudi, da je pri zaustavljeni napravi nekoliko težko spremeniti hitrost.
