| Typ produktu | Akumulátorová sekačka na trávu |
| Značka | Wolf Garten |
| Model | BluePower 53 A HW |
| Šířka sečení | 53 cm |
| Typ pohonu | Akumulátor |
| Napětí akumulátoru | 36 V |
| Typ akumulátoru | Lithium-Iontový |
| Nastavení výšky sečení | Středové, 6 stupňů (25-75 mm) |
| Sběrný koš na trávu | 53 l |
| Hmotnost | cca 21 kg |
| Hladina hluku (LpA) | 78 dB(A) |
| Vibrace (ah) | 0,5 m/s² |
| Rám | Ocelový plech |
| Typ nože | Nůž DuoBlade |
| Funkce mulčování | Ano |
| Boční vyhazování | Volitelně |
| Sběrný koš | Měkká pěna |
| Spotřeba energie | 350 W (typicky) |
| Doba nabíjení | cca 60 minut |
| Třída ochrany | IPX1 |
Často kladené otázky - BluePower 53 A HW Wolf Garten
Dotazy uživatelů ohledně BluePower 53 A HW Wolf Garten
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka ve formátu PDF zdarma! Najděte svůj návod BluePower 53 A HW - Wolf Garten a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BluePower 53 A HW značky Wolf Garten.
NÁVOD K OBSLUZE BluePower 53 A HW Wolf Garten
CZ Originální návod k obsluze
SK Originálny návod na obsluhu
RO Instructiuni de functionare originale
(Originální návod k obsluze)
Slovensky 147
(Originálny návod na obsluhu)
Românește.... 156
(Instructiuni de functionare originale)
Slovensko 166
Pro Vaši bezpečnost ..... 138
Montáž 139
Obsluha 140
Tipy k ošetřování trávy ..... 143
Přepravování 143
Údržba/Čistění 143
Odstavení 144
Záruka 145
Informace k motoru 144
Zjištění a odstranění poruch ... 144
Údaje na typovém štítku
Tyto údaje jsou velmi důležité pro pozdější identifikaci k objednávce náhradních dílů nářadí a pro zákaznický servis. Typový štítek najdete v blízkosti motoru. Zapište všechny údaje na typovém štítku Vašeho nářadí do následujícího pole.
Tyto a další údaje k nářadí najdete na samostatném CE prohlášení o shodě, které je součástí tohoto provozního návodu.
Grafická znázornění
Odklopte obrázkové strany na začátku návodu k obsluze.
Pro Vaši bezpečnost
Správné používání nářadí
Toto nářadí je výhradně určeno
- k použití odpovídajícímu popisům a b e z p e čnostním upozorněním uvedeným v tomto návodu na obsluhu;
- k se čení travnatých ploch domovních a rekreačních zahrad.
Každé jiné použití neodpovídá určenému účelu. Použití neodpovídající určenému účelu má za následek zánik záruky a odmítnutí jakékoliv odpovědnosti ze strany výrobce.
Uživatel ručí za všechny škody způsobené třetím osobám a jejich vlastnictví. Svévolně provedené změny na nářadí vylučují ručení výrobce za škody, které z toho vyplývají.
Pouze pro nářadí s elektrickým startérem:
Dodávaná nabiječka je výhradně určena k nabíjení akumulátorů použitých v nářadí. Akumulátor se smí nabijet pouze s touto nabiječkou.
Dodržování bezpečnostních pokynů a pokynů pro obsluhu
Před prvním použitím si, jako uživatel tohoto nářadí, pečlivě přečtěte tento provozní návod. Postupujte podle návodu a uschovejte jej pro pozdější použití. Nedovolte nikdy dětem nebo jiným osobám, které neznají tento návod k obsluze, aby nářadí použivaly. Při změně majitele předejte s nářadím návod k obsluze.
Všeobecná bezpečnostní upozornění
V tomto odstavci najdete všeobecné bezpečnostní pokyny.
Výstražné pokyny, které se speciálně vztahuji na jednotlivé dily nářadi, funkce nebo činnosti, najdete na příslušném místě tohoto návodu.
Před prací s nářadím
Osoby, které nářadí použivají, nesmí být pod vlivem omamných prostředků jako je např. alkohol, drogy nebo medikamenty.
Osoby, které jsou mladší než 16 let, nesmí nářadí obsluhovat – místní předpisy mohou stanovit minimální stáří uživatele.
Nářadí není určeno k používání osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo psychickými schopnostmi nebo nedostatečnými zkušenostmi a/nebo znalostmi, ledaže jsou při používání nářadí pod dohledem nebo byly poučeny osobou, která je zodpovědná za jejich bezpečnost.
Na děti se má dohlížet, aby se zajistilo, že si s nářadím nehrají.
Před začátkem práce se seznamte se všemi serízeními a ovládacími prvky a rovněž s jejich funkcemí.
Uskladňujte palivo pouze v nádobách schválených k tomuto účelu a ne v blízkosti tepelných zdrojů (např. kamen nebo zásobníků teplé vody). Tankování nářadí provádějte pouze venku.
Neprovádějte tankování paliva za chodu motoru nebo při horkém motoru.
Vyměňte poškozený výfuk, nádrž nebo vičko uzávěru palivové nádrže.
Před použitím zkontrolujte,
- z d a f u n g u j e l a p a č trávy a sprá se uzavirá deflektor odhazovací koncovky. Poškozené, opotřebo- vané nebo chybějící součásti okamžitě nahradťte.
- zda nejsou opotřebované nebo poškozené sekací nástroje, upevňovaci čepy a celá sekací jednotka. Opotřebované nebo poškozené součásti nechejte vyměnit v odborné dílně pouze v sadách, aby se zabránilo nevyváženosti.
Náhradní díly a příslušenství musí odpovidat požadavkům stanoveným výrobcem.
Používejte proto pouze originální náhradní díly a originální příslušenství nebo výrobcem schválené náhradní díly a díly příslušenství.
Opravy nechejte provádět výhradně v odborné dílně.
Během práce s nářadím
Při práci s nářadím nebo na nářadí musíte nosit odpovídající pracovní oděv, jako např.:
- ochrannou pracovní obuv,
- dlouhé kalhoty,
- priléhajícíoděv,
- ochranu sluchu,
- ochranné brýle.
Všechna bezpečnostní zařízení musí být vždy namontována na nářadí kompletně a v bezvadném stavu.
Neprovádějte žádné změny na bezpečnostních zařízeních.
Provozujte nářadí pouze v technickém stavu, předepsaném a dodaném výrobcem.
Nikdy neměňte přednastavení motoru ze závodu.
Zabraňte používání otevřeného ohně, tvorbě jisker a nekuřte.
Před všemi pracemi na tomto nářadí
K ochraně před poraněním před veškerými pracemi na tomto nářadí (např. údržbářské a seřizovací práce) a při přepravě (např. zvednutí nebo přenášení)
- zastavit motor,
- v y t á h n o u t k l í ček zapalováni (je-li k dispozici),
- p o čkat, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru,
- aby se zabránilo neúmyslnému nastartování motoru, vytáhnout na motoru koncovku zapalovacího kabelu,
- dodržovat dodatečná bezpečnostní upozornění v příručce motoru.
Po práci s nářadím
Nikdy neopouštějte nářadí, aniž byste zastavili motor a nevytáhli klíček zapalování – je-li k dispozici.
Bezpečnostní zařízení
Obrázek 1
! Nebezpečí
Nikdy nepoužívejte nářadí s poško- zenými nebo demontovanými ochrannými bezpečnostními zařízeními.
Bezpečnostní třmen (1)
Bezpečnostní třmen slouží Vaší bezpečnosti, aby v nouzovém případě bylo možno okamžitě zastavit motor a sekaci ústroji.
Nesmíte se pokoušet obejít jeho funkci.
Deflektor odhazovací koncovky (2) nebo protinárazová ochrana (3)
Deflektor odhazovaci koncovky/ protinárazová ochrana Vás chrání před poraněním způsobeným sekacím ústrojim nebo vymrštěnými pevnými předměty. Nářadí se smí provozovat pouze s deflektorem odhazovací koncovky nebo protinárazovou ochranou.
Symboly na stroji
Na nářadí najdete různé symboly jako nálepky. Dále následuje vysvětlení symbolů:
Pozor! Před uvedením do provozu si přečtěte návod k obsluze!
Udržujte třetí osoby v dostatečné vzdálenosti od oblasti ohrožení!
Před veškerými pracemi na nářadí a než nářadí opustíte, zastavte motor a vytáhněte klíček zapalování. Dodržujte dodatečné pokyny v kapitole "Pro Vaši bezpečnost".
Před pracemi na seka- cím ústrojí stáhněte koncovku zapalovacího kabelu!
Mějte prsty a nohy v dostatečné vzdále- nosti od sekacího ústroji! Před seřizo- váním nebo čistěním nářadí nebo před jeho zkoušením nářadí vypněte a stáhněte koncovku zapalovacího kabelu.

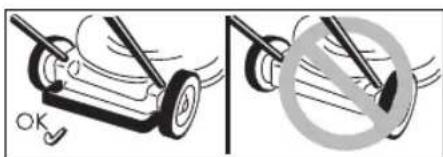

Nebezpeči poranění – pracujte pouze s namontovanou protinárazovou ochranou.
Nebezpečí poranění – pracujte pouze s namontovaným zadním třmenem.

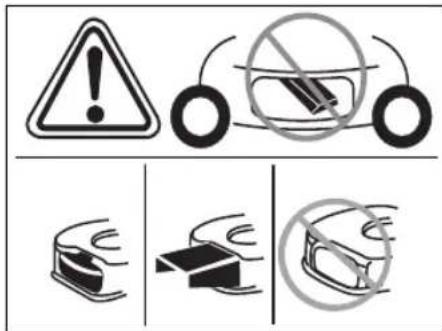

Nebezpečí poranění – pracujte pouze s namontovanou vyhazovací koncovkou.
Udržujte tyto symboly na nářadí stále v čitelném stavu.
Symboly v návodu
V tomto návodu byly použity symboly, které zobrazují nebezpečí nebo charakterizují důležitá upozornění. Zde je vysvětlení symbolů:
⚠️ Nebezpečí
Budete upozorněni na nebezpečí, která souvisejí s popsanou činností a při které vzniká ohrožení osob.
Pozor!
Budete upozorněni na nebezpečí, která souvisejí s popsanou činností, která může způsobit poškození nářadí.
i Upozornění
Označuje důležité informace a tipy k použití.
Montáž
Na konci Provozního návodu nebo jako přiložený list je na obrázcích vyobrazena montáž nářadí.
i Pokyn k likvidaci
Příslušné zbytky obalu, použité nářadí atd. zlikvidujte podle místních předpisů.
Obsluha
Dodržujte také upozornění v příručce motoru
Nebezpečí
Úraz
- P ř i s e čení nesmí být nikdy v blízkosti nářadí osoby, děti nebo zvířata. Nebezpečí poranění prostřednictvím vymrštěných kamenů nebo jiných předmětů.
Upadnutí
- Ved'te nářadí pouze krokovou rychlostí.
- Bud'te zejména opatrní, když sečete pozpátku a nářadí táhnete k sobě.
- P ří s e čení na příkrých svazích se může nářadí převrátit a Vy se můžete poranit. Sečte napříč ke svahu, nikdy směrem nahoru a dolů. Sečení neprovádějte na svazích se sklonem větším než 20%.
- Bud'te zejména opatrní při změně směru jízdy a dbejte vždy na dobrý postoj.
- P ř i s e čení v mezních oblastech hrozí nebezpečí poranění. Sečení v blízkosti okrajů, živých plotů nebo příkrých úbočí je nebezpečné. Při sečení dodržujte bezpečnou vzdálenost.
- P ř i s e čení vlhké trávy může nářadí vlivem snížené přilnavosti půdy sklouznout a vy můžete upadnout. Sečte pouze tehdy, je-li tráva suchá.
- Pracujte pouze za denního světla nebo při dobrém umělém osvětlení.
Poranění
- D o d r ž u j t e v ž d y b e z p e odstup k rotujícímu nářadí, daný prostřednictvím vodicích madel.
- Pracovní oblast obsluhy se během provozu nachází za vodicím madlem.
- Nikdy nedávejte ruce nebo nohy na rotující díly nebo pod ně.
-
Nepoužívejte nářadí při špatných povětrnostních podmínkách, jako např. nebezpečí deště nebo bouřky.
-
Zastavte motor a počkejte, až se sekací nástroj zastaví:
- předtím než nářadí sklopíte,
- k přepravě přes jiné plochy než je tráva,
- Zastavte motor a zabraňte nastartování motoru nedopatřením: Vytáhněte klíček zapalování (je-li k dispozici), nechejte motor vychladnout a stáhněte koncovku zapalovací svíčky,
- dříve než odstraníte ucpání a blokování odhazovací koncovky,
- dříve než sekačku trávy pře- zkoušíte, vyčistíte, nastavíte nebo provedete práce na nářadí,
- bylo-li zasaženo cizí těleso. Zkontrolujte sekačku trávy zda není poškozená a při poškození vyhledejte odbornou dílnu,
- z a čne-li nářadí neobvykle silně vibrovat. Okamžitě nářadí přezkoušejte.
- Nikdy nezvedejte a nenoste nářadí za chodu motoru.
- Zkontrolujte terén, na kterém má být nářadí nasazeno a odstraňte všechny předměty, které mohou být zachycené a odmrštěné.
- Bude-li cizí těleso (např. kámen) zasaženo sekacím nástrojem nebo začne-li nářadí neobvykle vibrovat: Okamžitě zastavte motor. dí Zkontrolujte řezačku trávy zda není poškozená a při poškození vyhledejte odbornou dílnu.
- P ř i s e čení srpem se nikdy nestavejte před vyhazovací otvory trávy. Nářadí s lapačem trávy:
- Při sundání lapače trávy můžete být Vy nebo jiné osoby poraněny vymrštěným posekaným materiá- e chostní lem nebo cizími předměty. Nevyprazdňujte lapač trávy za chodu motoru. Nářadí vypněte.
Nebezpečí udušení vlivem oxidu uhelnatého
Nechejte běžet spalovací motor pouze venku.
Nebezpečí výbuchu a požáru
- Benzínové páry jsou výbušné a benzín je velmi hořlavý.
- Dříve než motor nastartujete, naplňte palivo. Za chodu motoru nebo při ještě horkém motoru mějte uzavřenou palivovou nádrž.
- Palivo doplňujte pouze při vypnutém a studeném motoru. Zabraňte používání otevřeného ohně, tvorbě jisker a nekuřte. Tankování nářadí provádějte pouze venku.
- D o j d e - l i k p ř e t e čení paliva nestartujte. Odvezte nářadí z p l o c h y z n e čistěné palivem a počkejte, až vyprchají palivové páry.
- Abyste zabránili nebezpečí požáru, udržujte prosím následující díly čisté od trávy a unikajícího oleje:
- motor,
- v ý f u k,
- baterie/akumulátory,
- benzínovou nádrž.
Nebezpečí zakopnutí
- Ved'te nářadí pouze krokovou rychlostí.
Pozor!
Poškození nářadí
- Kameny, povalující se větve nebo podobné předměty mohou vést k poškození nářadí a jeho funkčnosti. Před každým nasazením odstraňte z pracovní oblasti pevné předměty.
- Provozujte nářadí pouze tehdy, je-li v bezvadném stavu. Před každým provozováním proved’te optickou kontrolu. Zejména zkontrolujte z hledisk poškození a dotažení bezpečnostní zařízení, ovládací prvky a š r o u b o v á s p o j e n í. Před provozováním poškozené díly vyměňte.
Provozní doby
Dodržujte národní/komunální předpisy týkající se dob používání (event. se dotažte u Vašeho příslušného úřadu).
Údaje polohy
Při pozičních údajích na nářadí (např. vlevo, vpravo) vycházíme vždy z pohledu od vodicího madla ve směru práce nářadí.
Před prvním uvedením do provozu
Naplnění motorového oleje
Pozor!
Z přepravních důvodů bude nářadí dodáno bez motorového oleje.
- Z tohoto důvodu naplňte před prvním uvedením do provozu motorový olej, viz Přiručka motoru.
Nabíjení akumulátoru
(Nářadí s elektrickým startérem)
Nebezpečí poleptání/otravy
V extrémních případech se musí počítat s únikem kapalin nebo plynů. Akumulátor se nachází v přístrojové desce na horním madle (Obrázek 2).
Nebezpečí úrazu elektrickým udem
Před každým použitím zkontrolujte nabíječku na vnější poškození. Poškozenou nabíječku nikdy nepoužívejte.
Pozor!
- P ř e s v ě d čte se, že je síť provozována s 220–230 V a 50 Hz podle údajů na typovém štítku nabíječky.
- Chraňten a bíje čku před deštěm, sněhem jakož i mrazem.
- Nabíjejte akumulátory pouze v suchých prostorech. Nepřekročte maximální dobu nabíjení 12 hodín.
- Před uvedením sekačky trávy do provozu odpojte nabíječku z elektrické sitě a od nářadí.
Obrázek 2
■ Před prvním použitím nářadí nabí- jejte akumulátor nejméně 10 hodin. Používejte pouze nabíječku obsaženou v rozsahu dodávky.
Upozornění
Odpojení nabíječky proved'te v o p a čném pořadí.
Pokyn pro likvidaci nabíječky
Nabíječka podléhá předpisům pro likvidaci elektrických přístrojů. Dodržujte místní předpisy.
Seřizovací práce před každým provozováním
Nebezpečí poranění!
Před všemi pracemi na tomto stroji
- zastavit motor,
- v y t á h n o u t k l í ček zapalování (je-li k dispozici),
- p o čkat, až se všechny pohyblivé díly úplně zastaví; motor musí být vychladnutý,
- stáhnout koncovku zapalovací svíčky na motoru, aby se zabránilo nastartování motoru nedopatřením.
Zavěšení lapače trávy
(pouze u nářadí s lapačem trávy)
Obrázek 11
■ Nadzvedněte deflektor odhazovací koncovky a zavěste lapač trávy.
Nastavení výšky strniště
Obrázek 3
Nastavení výšky strniště trávy podle požadavku.
Možnost nastavení (podle modelu) cca 3 cm až maximálně 9 cm.
Upozornění
U nářadí s nezávislým přestavením kol nastavte všechna kola na stejnou
výšku. vlňkostí Model Á
■ Upevněte kola v požadované poloze.
Model B
■ Táhněte za přiložku a v požadované poloze ji nechejte zaskočit.
Model C
■ Posuňte páku centrálního přestavení výšky směrem dopředu nebo dozadu a v požadované poloze ji nechejte zaskočit.
Zablokování předních kol
(pouze u nářadí s blokovatelnými předními koly)
Obrázek 4
Zablokování kol k jízdě v přímém směru – nastavte kola směrem dopředu a dejte třmen do velkého otvoru.
Kola volně pohyblivá – třmen v malém otvoru.
Naplnění nádrže palivem a kontrola hladiny oleje
■ Natankujte bezolovnatý benzin.
■ Naplňte palivovou nádrž nejvýše 2 cm pod spodní hranu plnicího, hrdla.
■ Palivovou nádrž pevně uzavřete.
■ Zkontrolujte výšku hladiny oleje, v případě potřeby doplňte (viz přiručka motoru).
Nastartování motoru
Obrázek 5
Nebezpečí
K ochraně před poraněním,
- nestartujte motor, jestliže stojíte před odhazovací koncovkou;
- mějte ruce a nohy v dostatečné vzdálenosti od sekacího ústrojí;
- nikdy nedávejte ruce, nohy nebo jiné části těla do blízkosti otáčejících se dílů. Zdržujte se vždy v dostatečné vzdálenosti od odhazovací koncovky.
Dříve než motor nastartujete, vypněte spojkou všechny sekací nástroje a pohony.
Při startování nářadí nepřevratte. Nářadí odstavte na rovné ploše s pokud možno krátkou trávou nebo téměř bez trávy.
Pokyny k motoru
Dodržujte informace v příručce motoru.
- Některé modely nemají p akcelerátoru, otáčky budou nastavovány automaticky. Motor vždy běži v optimálních otáčkách.
- Také u teplého motoru může být eventuálně nutné, stisknout Choke (sytič) případně Primer.
- Některé modely nemají (sytič) a Primer. Motor se nastaví automaticky na příslušný startovací postup.
U studeného motoru:
■ Otevřete benzinový kohoutek (je-li k dispozici).
Nářadí se sytičem (Choke)
■ Nastavte páčku sytiče do polohy N nebo páčku sytiče vytáhněte a páčku akcelerátoru (je-li k dispozici) nastavte na /max. - Obrázek 5A.
nebo
■ Nastavte páčku akcelerátoru do polohy 📍 Obrázek 5B.
Nářadí s Primerem:
■ 1–5x silně stiskněte Primer a páčku akcelerátoru (je-li k dispozici) nastavte na /max. – Obrázek 5C.
U teplého motoru:
■ Otevřete benzinový kohoutek (je-li k dispozici).
■ Páčku akcelerátoru (je-li k dispozici) na /max.
Nářadí bez elektrického startéru:
Obrázek 5E
■ Stůjte za nářadím – stiskněte bezpečnostní třmen a držte jej stisknutý.
Táhněte pomalu za tažnou startovací rukojeť, až je citelný odpor, potom ji rychle a silně protáhněte. Nepouštějte tažnou startovací rukojeť rychle zpátky, nýbrž ji vracejte pomalu.
Nářadí s elektrickým startérem:
Obrázek 5D
■ Odpojte nabíječku z elektrické sitě a od nářadí.
■ Stůjte za nářadím – stiskněte bezpečnostní třmen a držte jej stisknutý.
■ Otočte klíčkem na palubní desce směrem doprava a držte jej, až motor naskočí (startovací pokus max. 5 sekund, před dalším pokusem počkejte 10 sekund).
i Upozornění:
U nářadí s elektrickým startérem lze motor (podle provedení) manuálně nastartovat také s rukojetí lankového startéru.
Když motor běží:
■ Po nastartování motoru (podle provedení):
- n a s t a v t e s y t i č (Choker) (je-li k dispozici) do původního stavu,
- posuňte pá čku akcelerátoru (je-li k dispozici) mezi /max.
a /min., abyste motor nechali krátce za chodu zahřát.
■ K sečení trávy nastavte páčku akcelerátoru (je-li k dispozici) na plný plyn.
i Upozornění
Další informace týkající se obsluhy motoru si můžete převzit z příručky motoru.
Zastavení motoru
Obrázek 7
■ Páčka akcelerátoru (je-li k dispozici) v poloze /min.
■ Uvolněte bezpečnostní třmen.
Motor a sekací nástroj se po krátké době zastaví.
Práce s nářadím
(pouze u nářadi s pohonem kol) Obrázek 6A, B, C
Zapnutí pohonu kol
■ Táhněte a držte páku/třmen.
Vypnutí pohonu kol
■ Uvolněte páku/třmen.
Změna hnací rychlosti pohonu kol
(podle provedení)
Pozor!
Poškození nářadí
Provádějte nastavení pouze za chodu motoru. Obrázek 6D/E
■ Pomocí malé páčky volte mezi různými rychlostními stupni.
Obrázek 6F
■ Pomocí páky volte mezi rychlostními stupni (/max. a /min.).
Sejmutí a vyprázdnění lapače t r á v y
(u nářadí s lapačem trávy) Obrázek 11
Když zůstává posečený materiál ležet na zemi nebo svití-li ukazatel stavu naplnění (doplňkové vybavení, Obrázek 12), je plný koš:
■ Uvolněte bezpečnostní třmen a počkejte, až se zastaví motor.
■ Nadzvedněte deflektor odhazovací koncovky a lapač trávy vyvěste.
■ Vyprázdněte jeho obsah.
Práce bez lapače trávy
Když sundáte lapač trávy, sklopí se deflektor odhazovací koncovky dolů. Při práci bez lapače trávy bude posečená hmota vyhazována přímo směrem dolů.
Přestavení na mulčování
(u nářadí s doplňkovým příslušenstvím k mulčování)
Nářadí se zadním vyhazováním:
Obrázek 8A
■ Nadzvedněte deflektor odhazovací koncovky.
■ Sundejte lapač trávy.
■ Nasad'te mulčovací klín (vždy podle modelu).
■ Spustte deflektor odhazovací koncovky.
i Upozornění
Modely s integrovanou funkci mulčování nepotřebují žádný samostatný mulčovaci klin – tuto funkci přebirá speciálně formovaný deflektor odhazovací koncovky (Obrázek 8B).
Nářadí s bočním vyhazováním:
Obrázek 9
■ Na místě bočního vyhazování namontujte odrazový kryt/mulčovací uzávěr (Obrázek 9A) nebo
■ odstraňte boční vyhazování – odrazový kryt/mulčovací uzávěr se automaticky uzavře (Obrázek 9B).
Přestavení nářadí na boční vyhazování
(podle provedení)
■ Je-li k dispozici: Sundejte lapač trávy a spustte deflektor odhazovaci koncovky.
■ Nadzvedněte odrazový kryt/mulčovací uzávěr a namontujte boční vyhazování (Obrázek 9C).
Po ukončení práce
■ Vytáhněte klíček zapalování (je-li k dispozici).
■ Počkejte, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru.
■ Uzavřete benzinový kohoutek (je-li k dispozici – viz příručka motoru).
■ Stáhněte koncovku zapalovacího kabelu na motoru.
■ Vyprázdněte lapač trávy.
Nářadí s elektrickým startérem:
■ Dobíjejte akumulátory 10 hodin.
i Upozornění
Odstavte nářadí do uzavřených místností pouze s vychladnutým motorem.
Tipy k ošetřování trávy
Několik tipů, aby Váš trávník rostl zdravě a rovnoměrně.
Sečení
Trávník je tvořen různými druhy travin. Jestliže jej často sečete, rostou více traviny, které se silně zakořeňují a tvoří pevné drny. Sečete-li jej zřídka, vyvíjejí se více traviny rostoucí do výšky a jiné divoké byliny (např. jetel, sedmikrásky).
Normální výška trávníku se pohybuje kolem cca 4–5 cm. Posekat se má pouze ^1/_3 celkové výšky; tedy při 7–8 cm posečte na normální výšku. Trávník se pokud možno nemá sekat kratší než 4 cm, jinak se při suchém počasí poškozují drny.
Vysoce narostlou trávu (např. po dovolené) sekejte na normální výšku po etapách.
Při sečení nechejte sečené pruhy vždy trochu překrývat.
Mulčování (s příslušenstvím)
Při sečení je tráva posekaná na malé kousky (cca 1 cm) a zůstává ležet. Tím zůstane trávniku zachováno mnoho živných látek.
K dosažení optimálního výsledku se musí trávník udržovat stále krátký, viz také odstavec "Sečení".
Při mulčování dodržujte následující upozornění:
- N e s e čte mokrou trávu.
- Nesekejte nikdy více než 2 cm celkové délky trávy.
- Jed'te pomalu.
- V y u ž i v e j t e m a x i m á l n í o t á č k y m o t o r u.
- Pravidelně čistěte sekací ústrojí.
Přeprava
Krátké vzdálenosti manuálně
⚠️ Nebezpečí
Rotujícím sekacím ústrojím mohou být zachyceny a odmrštěny předměty a tím způsobit škody.
Aby se s nářadím mohlo pohybovat i přes jiné plochy než je tráva, zastavte předtím motor.
S vozidlem
⚠️ Nebezpečí
Před každou přepravou zastavte motor a nechejte jej vychladnout. Stáhněte koncovku zapalovací svíčky.
Nepřepravujte nářadí v překlopené poloze.
Při přepravě nářadí na vozidle nebo ve vozidle jej dostatečně zajistěte proti nechtěnému sklouznutí.
Přepravujte nářadí pouze s prázdnou palivovou nádrží. Uzávěr palivové nádrže musí být pevně uzavřen.
Nářadí se sklopnou rukojetí:
Obrázek 10
■ K lepšímu uložení můžete řídící rukojeť sklopit dohromady.
Údržba/Čistění
⚠️ Nebezpečí
K ochraně před poraněním je nutno před veškerými pracemi na tomto nářadí
- z a s t a v t e m o t o r,
- v y t á h n ě t e k l í ček zapalován (je-li k dispozici),
- p o čkejte, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru,
- aby se zabránilo neúmyslnému nastartování motoru, vytáhněte na motoru koncovku zapalovacího kabelu,
- dodržujte dodatečná bezpečnostní upozornění v příručce motoru.
⚠️ Nebezpečí
K ochraně před poraněním způsobeným sekacím ústrojím je nutno nechat provést všechny práce, jako je výměna nebo přebroušení sekacího nože, pouze v odborné dílně (je potřebné speciální nářadi).
⚠️ Pozor!
Naklánějte nářadí pouze tak, aby zapalovací svíčka směřovala nahoru, čímž nedojde k žádnému poškození motoru vlivem paliva nebo oleje.
Údržba
Pozor!
Dodržujte předpisy pro údržbu v příručce motoru. Na konci sezony nechejte nářadí v odborné dílně přezkoušet a provést jeho údržbu.
⚠️ Pozor
Ohrožení životního prostředí vlivem motorového oleje.
Při výměně oleje odevzdejte příslušný použitý olej ve sběrně použitého oleje nebo u firmy provádějící zneškodňování odpadu.
⚠ Ohrožení životního prostředí způsobené bateriemi/akumulátory.
Použité baterie/akumulátory nepatří do domovního odpadu.
Použité baterie/akumulátory odevzdejte u Vašeho obchodníka nebo firmy provádějící zneškodňování odpadu. Dříve než bude nářadí sešrotováno, vymontujte baterie/akumulátory.
i Upozornění
Dodržujte kontrolní intervaly a intervaly údržby v příručce motoru.
Podle modelu je Vaše nářadí vybaveno elektronickou indikaci údržby (Obrázek 13). K písemným pokynům pro údržbu navíc dodržujte příslušné indikace údržby. Obsluhu jakož i další informace si prosím zjistěte v samostatném návodu k obsluze, který je přiložen k indikaci údržby.
Před každým provozem
■ Zkontrolujte hladinu oleje; v prípadě potřeby doplňte.
■ Zkontrolujte pevné usazení šroubových spojení, v případě potřeby pevně utáhněte.
■ Zkontrolujte bezpečnostní zařízení.
Kontrola záběrového bodu spojky: (pouze u nářadí s pohonem kol)
- Za chodu motoru a vypnutém pohonu kol se nářadí nesmí pohybovat směrem dopředu.
- Za chodu motoru a zapnutém pohonu kol se nářadí má pohybovat směrem dopředu.
■ V případě potřeby nastavte záběrový bod pomocí rýhovaného kolečka/seřizovací matice na páce pohonu kol nebo seřidťe bovden.
Po prvních 2–5 provozních hodinách
■ Vyměňte olej, viz přiložená příručka motoru.
Po každém sečení nebo každých 8 týdnů
(pouze u nářadí s elektrickým startérem)
■ Dobíjejte akumulátory 10 hodin.
Jednou za sezonu
■ Vyměňte olej, viz přiložená příručka motoru.
■ Namažte kloubové body a zkroucené pružiny na deflektoru odhazovaci koncovky.
■ Na konci sezony nechejte nářadí v odborné dílně přezkoušet a provést jeho údržbu.
Čistění
Pozor!
Po každém provozu nářadí očistěte. Nečistění nářadí vede k poškození materiálů a funkčním poruchám.
K čistění nepoužívejte vysokotlaký čistič.
Čistění lapače trávy
(pouze u nářadí s lapačem trávy) Nejjednodušší je čistění prováděné prímo po sečení.
■ Sundejte a vyprázdněte lapač trávy.
■ Lapač trávy je možno vyčistit silným proudem vody (zahradní hadici).
■ Před dalším používáním nechejte lapač trávy důkladně vyschnout.
Čistění sekačky trávy
⚠️ Nebezpečí
Při pracích na sekacím ústrojí se můžete poranit. Používejte pro svou ochranu pracovní rukavice.
Pozor!
Naklánějte nářadí pouze tak, aby zapalovací svíčka směřovala nahoru, čímž nedojde k žádnému poškození motoru vlivem paliva nebo oleje.
Čistěte nářadí pokud možno vždy přimo po sečení.
■ Sekací prostor a deflektor odhazovací koncovky vyčistěte pomoci kartáče, smetáčku nebo hadru.
■ Postavte nářadí na kola a odstraňte všechny viditelné zbytky trávy a n e čistot.
Odstavení
Nebezpečí
Nebezpečí výbuchu a požáru.
Nikdy neuskladňujte nářadí s palivem (benzinem) v nádrži v prostorech, ve kterých páry paliva mohou přijít do kontaktu s otevřeným ohněm nebo jiskrami.
Pozor
Poškození materiálů na nářadí. Nářadí uskladňujte (s vychladlým motorem) pouze v čistých a suchých prostorech. Při delším uskladnění, např. v zimě chraňte nářadí proti rzi. Po sezoně nebo není-li nářadí používáno déle než jeden měsic:
■ Vypustte palivo do vhodné nádoby a motor odstavte, podle popisu v přiručce motoru.
Pozor!
Vypouštějte palivo pouze venku.
■ Vyčistěte nářadí a lapač trávy.
■ K ochraně před korozí potřete všechny kovové díly naolejovaným hadrem (olej neobsahující pryskyřice) nebo je nastříkejte sprejovým olejem.
■ Nabijte akumulátor (je-li k dispozici).
Záruka
V každé zemi platí záruční ustanovení vydané naší společností nebo dovozcem. Poruchy na Vašem nářadí odstraníme v rámci záruky bezplatně, pokud je přičinou chyba materiálu nebo výrobní chyba. V případě záruky se prosím obratte na Vašeho prodavače nebo na nejbližší pobočku.
Informace k motoru
Výrobce motoru ručí za všechny problémy týkající se motoru, s ohledem na výkon, měření výkonu, technické údaje, záruky a servis. Bližší informace najdete v samostatné přiložené přiručce majitele/obsluhy výrobce motoru.
Zjištění a odstranění poruch
Poruchy v provozu Vaší sekačky trávy mají často jednoduché příčiny, které byste měli znát a částečně je mohli odstranit sami. V případě pochybností Vám Vaš odborný prodejce rád dále pomůže.
Problém Možná(é) příčina(y) Odstranění
| Startovací táhlo se nedá vytáhnout. | Není stisknutý bezpečnostní třmen. | Stiskněte bezpečnostní třmen proti horní rukojeti. |
| Zablokovaný nůž. Stáhněte koncovku zapalovacího kabelu a odstraňte blokování. | ||
| Porucha motoru. Vyhledejte odbornou dílnu. | ||
| Motor nenaskočí. | Není správně nastavená páčka akcelerátoru. | Nastavte páčku akcelerátoru na nebo CHOKE (SYTIČ) (při studeném motoru). |
| Nastavte páčku akcelerátoru na max. nebo START (při teplém motoru). | ||
| Sekačka stojí ve vysoké trávě. | Postavte sekačku na plochu s nízkou trávou. | |
| V palivové nádrži není žádné palivo. | Naplňte nádrž čistým, čerstvým palivem. | |
| Není nastrčena koncovka zapalovacího kabelu. | Nasadťe koncovku zapalovacího kabelu. | |
| Staré nebo znečistěné palivo. Nahradťe palivo za nové. | ||
| Motor nenaskočí. | Znečistěný vzduchový filtr. | Vyčistěte vzduchový filtr. |
| “Přesycený” karburátor. | Vyšroubujte, usušte zapalovací svíčku, páčku akcelerátoru nastavte na minimum, několikrát nastartujte, zašroubujte zapalovací svíčku, motor znovu nastartujte. | |
| Není nastavený sytič (Choke). | Nastavte sytič. | |
| Při startování za studena nebyl stisknutý Primer. | Stiskněte Primer. | |
| - U nářadí s elektrickým startérem: | Vybitý akumulátor. | Nabijte akumulátor pomocí dodávané nabiječky. |
| Poškozené el. vedení. | Zkontrolujte, zda je elektrické vedení v pořádku. | |
| Neobvyklé hluky (chrastění, rachocení, klepání). | Uvolnění šroubů, matic nebo jiných upevňovacích míst. | Dily upevněte. Jestliže se hluky neodstrani: vyhledejte odbornou dílnu. |
| Problém | Možná(é) příčina(y) | Odstranění |
| Otřesy, vibrace Volný nůž. Upevňovací šroub nože nechejtedotáhnout v odborné dílně. | ||
| Nečistá řezná plocha nebo pokles otáček. | Tráva je příliš vysoká. Nastavte větší výšku strniště, v nouzo-vém případě posekejte dvakrát. | |
| Tráva zůstává ležet nebo lapač trávy není plný. | Tráva je příliš vlhká. Nechejte trávník oschnout. | |
| Ucpaná odhazovací koncovka. Zastavte motor, odstraňte ucpání. | ||
| Tupý nůž. Nechejte nůž vyměnit nebo přebrousit v odborné dílně. | ||
| Nedostatečný výkon motoru. | Provádějte sečení častěji, zvolte větší výšku strniště. | |
| Lapač trávy je plný. | Zastavte motor, vyprázdněte lapač trávy. | |
| Lapač trávy je znečistěn. | Zastavte motor, vyčistěte větrací štěrbiny v lapači trávy. | |
| Nefunguje pohon kol. Přetržený klínový řemen nebo porucha převodovky. | Poškozené díly nechejte vyměnit v odborné dílně. | |
Obsah
Pre Vašu bezpečnost ..... 147
Montáž 148
Obsluha 149
Tipy na ošetrovanie trávy ..... 152
Prepravovanie 152
Údržba/Čistenie ..... 152
Odstavenie 153
Záruka 154
Údaje na typovom štítku
Pre Vašu bezpečnost'
Všeobecné bezpečnostné pokyny
V tomto odstavci nájdete všeobecné bezpečnostné pokyny.
Pred použitím skontrolujte,
Nikdy nemeňte prednastavenia motora zvýrobného závodu. Zabráňte používaniu otvoreného ohňa, tvorbe iskier a nefajčite.
Bezpečnostný strmeň (1)
Pozor! Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Pred prácami na sekacom ústrojenstve stiahnite koncovku zapal'ovacieho kábla! Majte prsty a nohy v dostatočnej vzdiale- nosti od sekacích nástrojov!
- Zastavte motor a počkajte, až sa sekací nástroj zastaví:
Nechajte bežat' spal'ovací motor iba vonku.
⚠️ Nebezpečenstvo úrazu elektrickým prúdom
Pred každým použitím skontrolujte nabíjačku z hl'adiska vonkajších poškodení. Poškodenú nabíjačku nikdy nepoužívajte.
! Pozor
i Pokyn k likvidácii nabíjačky
Zavesenie lapača trávy
■ Nadvihnite deflektor odhadzovacej koncovky a zaveste lapač trávy.
Náradie bez elektrického štartéra:
Obrázok 5E
Náradie s elektrickým štartérom:
■ Stojte za náradím – stlačte bezpečnostný strmeň a držte ho stlačený. ■ Otočte klúčikom na palubnej doske smerom doprava a držte ho, až kým j u p a čku motor nenaskoči (štartovací pokus max. 5 sekúnd, pred d'alším pokusom počkajte 10 sekúnd).
i Upozornenie:
■ Tiahnite a držte páku/strmeň.
(podl'a vyhotovenia)
Pozor
Poškodenie náradia
Vykonávajte nastavenie len za chodu motora.
Obrázok 6D/E
Zloženie a vyprázdnenie lapača trávy
(náradie s lapačom trávy)
Obrázok 11
■ Uvol'nite bezpečnostný strmeň a p o čkajte, až sa zastaví motor.
■ Nadvihnite deflektor odhadzovacej koncovky a lapač trávy vyveste.
■ Vyprázdnite jeho obsah.
Práca bez lapača trávy
Ked' zložite lapač trávy, sklopí sa deflektor odhadzovacej koncovky nadol. Pri práci bez lapača trávy bude posekaná hmota vyhadzovaná priamo smerom nadol.
Prestavenie na mulčovanie
■ Nadvihnite deflektor odhadzovacej koncovky.
■ Zložte lapač trávy.
■ Nasad'te mulčovací klin (vždy podl'a modelu).
■ Spustite deflektor odhadzovacej koncovky.
i Upozornenie
(podl'a vyhotovenia)
■ Ak je k dispozícii: Zložte lapač trávy a spustite deflektor odhadzovacej koncovky.
■ Nadvihnite protinárazovú ochranu/mulčovací uzáver a namontujte bočné vyhadzovanie (Obrázok 9C).
Po ukončení práce
Vysoko narastenú trávu (napr. po dovolenke) sekajte na normálnu výšku po etapách.
Podl'a modelu je Vaše náradie vybavené elektronickou indikáciou údržby (Obrázok 13).
(iba náradie s elektrickým štartérom)
Nepoužívajte na čistenie vysokotlakový čistič.
Čistenie lapača trávy
■ Zložte a vyprázdnite lapač trávy.
■ Lapač trávy je možné vyčistiť silným prúdom vody (záhradnou hadicou).
■ Pred dalším používaním nechajte lapač trávy dôkladne vyschnúť.
Čistenie kosačky trávy
Nebezpečenstvo
Varnostna ročica (1)
Varnostna ročica je namenjena za varovanje oseb, će je potrebno v sili motor in rezalnik takoj zaustaviti.
Te funkcije ne smete poizkusiti zaobiti.
Nastavitve opravite le kadar motor obratuje.
Slika 6D/E
