IWH160 - Ohřívač vody N'oveen - Bezplatný návod k obsluze

Typ výrobku	Elektrický ohřívač vody
Model	IWH160
Značka	N'oveen
Kapacita	160 litrů
Rozměry (V x Š x H)	Cca 1200 x 450 x 450 mm
Hmotnost (prázdný)	Cca 45 kg
Napájení	220-240 V ~ 50/60 Hz
Spotřeba energie	2000 W (max)
Třída energetické účinnosti	C (odhad)
Hlavní funkce	Ohřev vody, nastavení teploty, regulace termostatu, bezpečnostní vypnutí
Typ ovládání	Mechanický otočný termostat
Materiál	Ocelová nádrž se smaltovaným povlakem
Izolace	Polyuretanová pěna
Tepelné ztráty v pohotovostním režimu	Cca 1,5 kWh/24h
Bezpečnostní prvky	Ochrana proti přehřátí, pojistný ventil, protimrazová funkce (nad 0 °C)
Instalace	Nástěnné nebo stojací (vertikální)
Údržba	Roční odvápnění, kontrola anodové tyče, test pojistného ventilu
Dostupnost náhradních dílů	Termostat, topné těleso, anodová tyč, pojistný ventil, těsnění
Index opravitelnosti	7,5 / 10 (na základě hodnocení uživatelů)
Součásti balení	Pojistný ventil, montážní držák, uživatelská příručka
Certifikace	CE, RoHS
Záruka	2 roky (podrobnosti v návodu)

Často kladené otázky - IWH160 N'oveen

Jaká je kapacita ohřívače vody N'oveen IWH160?

N'oveen IWH160 má kapacitu 160 litrů, vhodný pro domácnosti se 3-4 osobami.

Jak nastavit teplotu vody?

Otočte knoflíkem termostatu na přední straně jednotky. Doporučená teplota je mezi 50 °C a 60 °C, aby nedošlo k opaření a plýtvání energií.

Proč můj ohřívač vody vydává hluk?

Hluk může být způsoben usazeninami nebo rozpínáním/smršťováním během ohřevu. Proveďte roční odvápnění pro snížení hluku.

Jak často mám provádět údržbu ohřívače vody?

Doporučujeme roční údržbu včetně kontroly anodové tyče, propláchnutí nádrže a testování pojistného ventilu.

Mohu si nainstalovat IWH160 sám?

Instalaci by měl provést kvalifikovaný odborník, aby byly zajištěny správné elektrické a vodovodní přípojky a soulad s místními předpisy.

Jaké bezpečnostní prvky má IWH160?

Zahrnuje ochranu proti přehřátí, pojistný ventil a protimrazovou funkci pro zabránění poškození v chladných podmínkách.

Jak resetuji ohřívač vody po přehřátí?

Najděte tlačítko reset poblíž termostatu. Stiskněte jej pevně po vychladnutí jednotky. Pokud se znovu spustí, obraťte se na technika.

Voda se správně neohřívá. Co by mohlo být špatně?

Zkontrolujte jistič, nastavení termostatu a topné těleso. Vadné těleso může vyžadovat výměnu. Další informace o odstraňování problémů naleznete v návodu.

Jak mohu ušetřit energii s tímto ohřívačem vody?

Nastavte termostat na 55 °C, izolujte odkryté trubky a použijte časovač pro ohřev vody pouze v případě potřeby. Snižte ztráty v pohotovostním režimu dodatečnou izolací nádrže.

Kde najdu náhradní díly pro IWH160?

Kontaktujte zákaznický servis N'oveen nebo autorizované prodejce. Běžné díly jako termostaty a topná tělesa jsou k dispozici online.

NÁVOD K OBSLUZE IWH160 N'oveen

Ďakujeme za nákup prietokového ohrievača vody N'OVEEN.

Děkujeme za nákup průtokového ohřívače vody N'OVEEN.

Před použitím se důkladně seznamte s návodem k obsluze a zachovejte ho pro budoucnost.

1 Umývadlo
2 Perlátor
3 Plášť
4 Rúčka nastavenia vody
5 Napájací kábel
6 Spojovacia matica
7 Kovová elastická hadica

Model IWH850:

2. Používanie vody so sprchovým slúchadlom

Ked' chcete používat' slúchadlo, v sprchovej batérii potiahnite adaptér (obr. 3), voda z batérie sa presmeruje do slúchadla. Ked' chcete vodu zastavit', stlačte adaptér.

3. Displej teploty

Pamatuj si! Zařízení musí být namontováno svisle a vodorovně ** (v závislosti na modelu)

* Během teplot pod bodem mrazu v místnosti, zejména na sezónních místech, jako jsou letní domy, zahrádkářské provozy, odpojte zařízení od napájení. Zařízení nemůže pracovat při mrazu.

** Vzhledem k rychlému ohřevu ohřívače na teplotu nad 500 ° C je velmi důležité instalovat zařízení podle pokynů (svisle a vodorovně - v závislosti na modelu), aby byl ohřívač zcela ponořen do tekoucí voda.

• Výrobek je vhodný k použití pouze uvnitř místnosti.
- Při prvním použití nejdříve napustte vodu, a následně připojte elektrické napájení.
- Teplota výstupní vody musí být nižší než 60 stupňů Celsia.
- Výtok vody z koncové trubice nemůže být připojený k žádné jiné koncovce jiného kohoutku nebo škrticí klapky!
- Perlátor musí být pravidelně čištěný, elektrické napájení během čistění musí být odpojené a zachovaná příslušná opatrnost.
- Pro vyhnutí se nebezpečí, není možné elektrickou baterii mýt pod tekoucí vodou, používejte pouze lehce navlhčený hadřík.
- Zařízení musí být vždy odpojeno od elektrické sítě v místnostech, kde je nebezpečí zamrznutí vody v instalaci.
- Přesvědčte se, že ohřívač je připojený k zásuvce s uzemněním, v opačném případě spotřebič nepoužívejte. Nepoužívejte prodlužovací kabely k připojení baterie.
- Ohřívač vyžaduje tlak vody 0,04MPa-0,6MPa.
- Nastavte ovládací kolečko do zóny studené vody na 5 sekund po každém použití, pro vyhnutí se opaření rukou při následném použití, může to rovněž účinně ovlivnit prodloužení trvanlivosti výhřevného elementu.

• Jestliže je napájecí kabel poškozený, vyměňte poškozený vodič kvalifikovaným personálem nebo v specializovaném servisu.
• Během používání elektrického ohřívače nepoužívejte jiné elektrické spotřebiče velkého výkonu (např. klimatizace, indukční vařič, elektrický čajník apod.) připojené v tom samém elektrickém obvodu. Zásuvka nemůže být připojená k žádnému jinému silně zatíženému přípoji.
• Tento spotřebič není určený k používání osobami (v tom dětmi) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi, ledaže jim byl poskytnut dozor nebo návod týkající se používání spotřebiče osobou odpovídající za jejich bezpečnost.
• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát se spotřebičem.

Příprava k montáži

Protože výkon baterie je velký, zkontrolujte pojistku. Maximální zatížení pojistky musí splňovat požadavky na jmenovitý proud baterie.

Přesvědčte se, že v elektrické zásuvce se nachází zemnicí vodič.

Před použitím zkontrolujte, zda skutečné napětí odpovídá napětí označenému na baterii.

Jestliže máte pochybnosti ohledně tohoto parametru, zkontaktujte se s osobou mající elektrické oprávnění, za účelem verifikace elektrické instalace.

Metody instalace

1. Způsob nástěnné montáže je uvedený na výkresu 1:

1

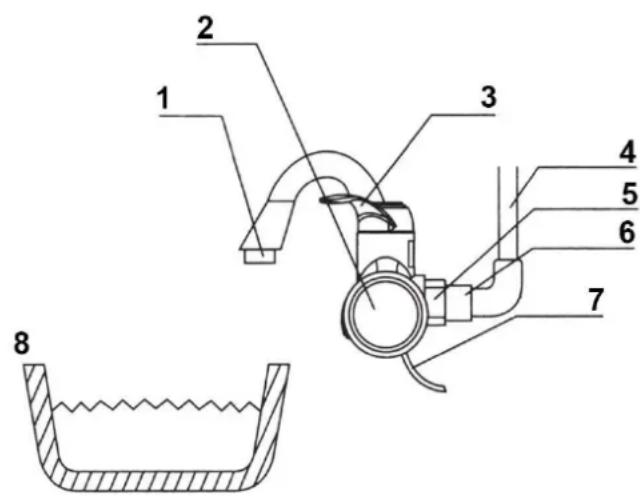

1. Perlátor
2. Plášť
3. Úchyt regulace vody
4. Přívod vody
5. Spojovací matice
6. Spojovací šrouby
7. Napájecí kabel

8. Umyvadlo

9. Způsob podlahové montáže

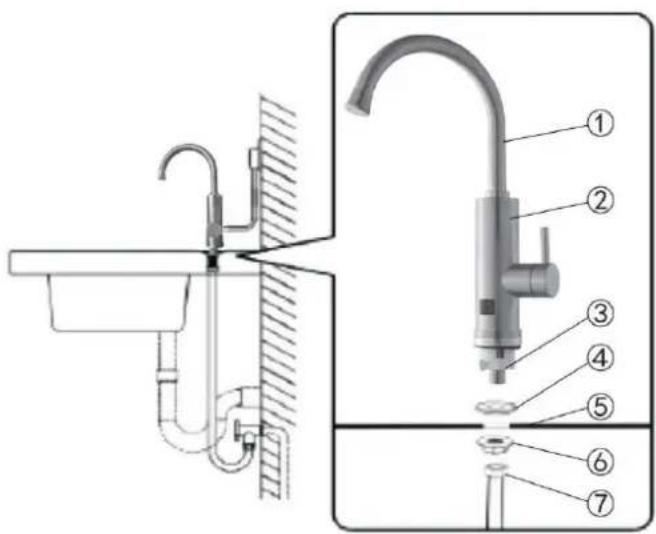

1. Umyvadlo
2. Perlátor
3. Plášť
4. Úchyt regulace vody
5. Napájecí kabel
6. Spojovací matice
7. Kovová, elastická hadice

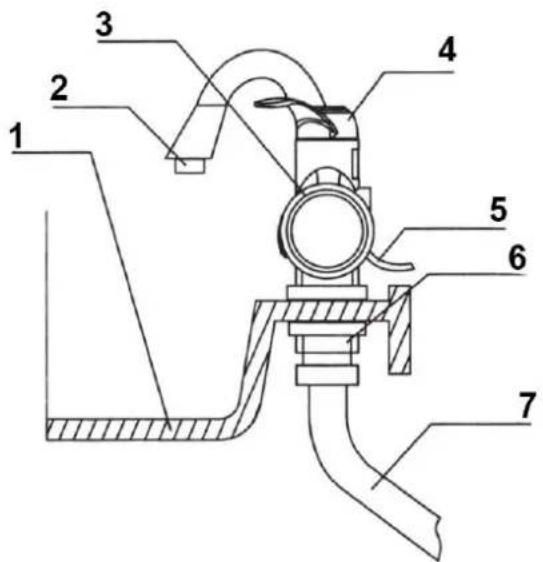

1 Koncová trubice
2 Hlavní těleso
3 Dolní zátka přítoku
4 Gumový kroužek
5 Umyvadlo
6 Zajišťovací matice
7 Přítok vody

1. Způsob montáže vanové baterie se sluchátkem - výkres 3:

3

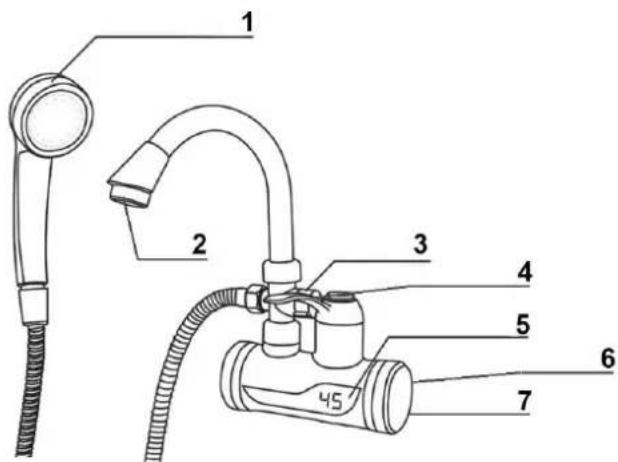

1. Sprchová hlavice
2. Perlátor
3. Adaptér
4. Ovládací páka teploty
5. Displej LED
6. Napájecí kabel
7. Přítok vody

Montáž baterie krok za krokem:

1. Zkontrolujte, zda je ve vodovodní instalaci pojistný ventil, který se musí nacházet před baterií, jestliže nemáte jistotu, zkontaktujte servis nebo osobu s odpovídajícími oprávněními.
2. Jestliže baterie vyžaduje připevnění (výkr. 2 i 3) zamontujte ji v souladu s výkresem.

Přesvědčte se, že je nehybně připevněná.

1. Zkontrolujte, zda jsou všechny spoje došroubované.
2. Otočte úchyt ovládání a vypustte vodu, zkontrolujte elementy z hlediska průsaků. Jestliže nejsou průsaky, přejděte do dalšího kroku - instalaci obvodu.
3. Připojte ohřívač k napájení, připevněte kabel ke stěně pomocí svorek na kabely (nepoškodťe napájecí linii).
4. Otočte úchyt ovládání na zónu horké vody, digitální displej ukáže teplotu – začíná se ohřev vody. Otočte úchyt ovládání do zóny studené vody, displej zhasne – voda není ohřívaná.
5. Jestliže máte jakékoliv pochybnosti, zkontaktujte servis.

POZOR!

Aby byla zajištěna správná hladina vody v komoře s ohřívačem, musí být zařízení instalováno vodorovně.

TECHNICKÉ ÚDAJE

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
NAPĚTÍ	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 W / 50 Hz
PŘÍKON	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
PRŮTOK	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min
PRACOVNÍ TLAK	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
ROZMĚRY VÝROBKU	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
ROZMĚRY BALENÍ	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
HMOTNOST VÝROBKU	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1.6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Způsob používání

1. Úchyt ovládání teploty vody

Jak je uvedené na výkresu, páka má rozsah otáčení 150°, zóna teplé vody to 60°, zóna studené vody to 60°, zóna střední 30° je bez vody.

Baterie funguje na zásadě ohřivání protékající vody, čím větší je průtok vody tím je její teplota nižší. Stačí jemně přesunout páku na zónu horké vody a baterie se zapne, protékající voda bude ohřátá.

2. Aplikace vody sprchovou hlavicí

Pro použití hlavice sprchové baterie odtáhněte adaptér (výkr. 3), voda z baterie bude nasměrovaná na hlavici. Pro zastavení vody vtlačte adaptér.

3. Displej teploty

Displej ukazuje teplotu ohřívání vody, a stav práce baterie – ohřívání / bez ohřívání. Teplota samé vody se může různit od ukazované na displeji. Přesunutí páky do zóny studené vody vypíná displej.

4. Čistění perlátoru

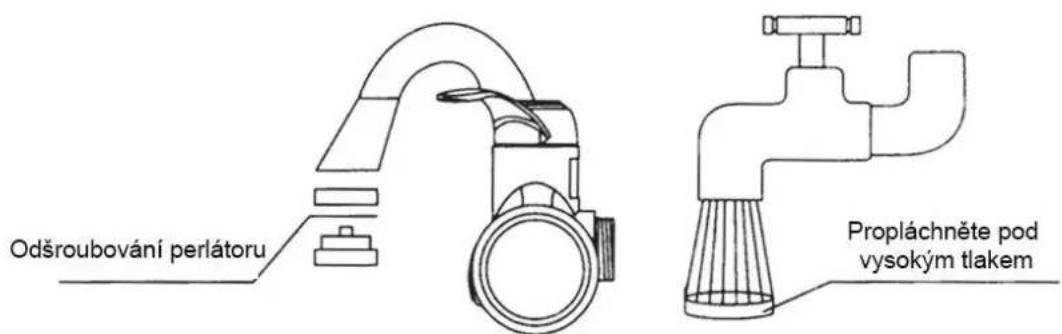

Odšroubujte perlátor, propláchněte vodou pod vysokým tlakem, jestliže není možné vyčistit vnitřek perlátoru, použijte jehlu.

5. Čistění otopné trubky

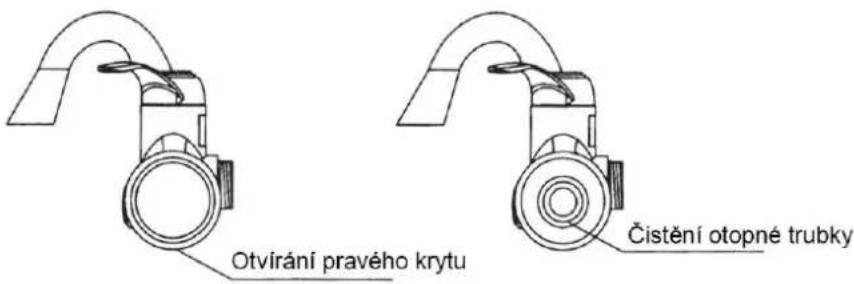

Otevřete víko, opatrně promyjte trubku pomocí např. kartáčku na zuby, a následně ji propláchněte vodou, jak je uvedené na výkresu níže. Pamatujte, aby před čistěním odpojit napájení!

1. Věnujte pozornost správnému horizontálnímu nastavení elektrického ohřívače. Baterie musí být zamontovaná rovnoběžně k desce jak pro deskový, tak i nástěnný model.

Problém	Příčina	Řešení
Voda se neohřívá.	Chybí napájení nebo tlak vody je příliš nízký.	Zkontrolujte napájení, minimální tlak nemůže být menší než 0,04MPa.
Teplota vody příliš nízká.	Tlak vody jest příliš vysoký nebo napětí příliš nízké.	Snižte výtok vody, zkontrolujte napětí.
Vysoká teplota vody, malý tlak vody výtoku.	Blokáda vtoku nebo nízký tlak vody.	Zkontrolujte a odstraňte zašpinění na vtokovém filtru, pokud problém se nadále vyskytuje, znamená to příliš nízký tlak vody.
Displej teploty se nesvítí.	Příliš nízký tlak vody, porucha obvodu nebo porucha kohoutku.	Nastavte správný tlak vody, zkontrolujte obvod, kontaktujte servis.
Během ohřevu se proudová pojistka vypíná.	Přetížený elektrický obvod, ke kterému je připojený ohřívač	Kontaktujte se s elektrikářem
