NÁVOD K OBSLUZE EKK54951OX ELECTROLUX

CS Sporák Návod k použití 2

SK Sporák Návod na používanie 38

OBSAH

1. BEZPEČNOSTNÍ INFORMACE.... 3
2. BEZPEČNOSTNÍ POKYNY 5
3. POPIS SPOTŘEBIČE......8
4. PŘED PRVNÍM POUŽITÍM....9
5. VARNÁ DESKA – DENNÍ POUŽÍVÁNÍ......10
6. VARNÁ DESKA - TIPY A RADY....11
7. VARNÁ DESKA – ČIŠTĚNÍ A ÚDRŽBA.... 11
8. TROUBA – DENNÍ POUŽÍVÁNÍ 12
9. TROUBA - FUNKCE HODIN.... 14
10. TROUBA - POUŽITÍ PŘÍSLUŠENSTVÍ...... 15
11. TROUBA - TIPY A RADY.... 18
12. TROUBA – ČIŠTĚNÍ A ÚDRŽBA....26
13. ODSTRAŇOVÁNÍ ZÁVAD....29
14. INSTALACE....30
15. ENERGETICKÁ ÚČINNOST.... 36

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků.

Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací: www.electrolux.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis: www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič: www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.

Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo.

Tyto informace jsou uvedeny na typovém štítku.

⚠ Upozornění / Důležité bezpečnostní informace

i Všeobecné informace a rady

Poznámky k ochraně životního prostředí

Změny vyhrazeny.

1. ▲BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

VAROVÁNÍ!

Hrozí nebezpečí udušení, úrazu nebo jiných trvalých následků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
  • Nenechte děti hrát si se spotřebičem.
  • Všechny obaly uschovejte z dosahu dětí a řádně je zlikvidujte.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.
• Tento spotřebič je určen k použití do nadmořské výšky 2 000 m.

• Tento spotřebič není určen k použití na lodích a plavidlech.

• Neinstalujte spotřebič za ozdobnými dvířky, aby nedošlo k jeho přehřátí.

• Spotřebič neumíst'ujte na podstavec.
• Spotřebič nepoužívejte spolu s externím časovačem nebo samostatným dálkovým ovládáním.
  • VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.
• Oheň se NIKDY nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.
• POZOR: U vaření je vždy nutné vykonávat dohled. U krátkodobého vaření je nutné vykonávat dohled nepřetržitě.
  • VAROVÁNÍ: Nebezpečí požáru: Nepokládejte věci na varnou desku.
  • K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky k čistění skleněných dvířek nebo skla vík se závěsy, mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.
• Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
• Před otevřením víka vždy odstraňte z jeho povrchu rozlité tekutiny. Před zavřením víka nechte povrch varné desky vychladnout.
  • VAROVÁNÍ: Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků. Děti mladší osmi let bez stálého dozoru držte z dosahu spotřebiče.
• Při vkládání či vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.
• Před údržbou odpojte spotřebič od napájení.

- Před výměnou žárovky se nejprve přesvědčte, že je spotřebič vypnutý, abyste předešli riziku úrazu elektrickým proudem.

- Jestliže je poškozený napájecí kabel, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

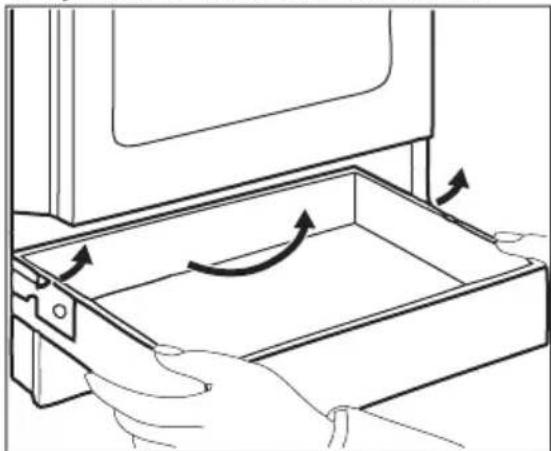

- Při manipulaci s odkládací zásuvkou bud'te opatrní. Může být horká.

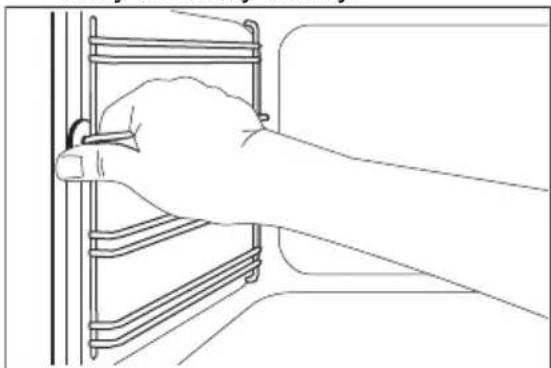

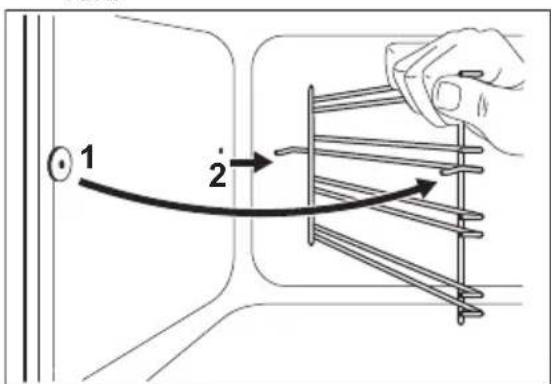

• K odstranění drážek na rošty nejprve odtáhněte přední a poté zadní konec drážek na rošty od stěny trouby. Drážky roštů instalujte stejným postupem v opačném pořadí.

• VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce varného spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Netahejte spotřebič za držadlo.
• Kuchyňská skříňka a výklenek musí mít vhodné rozměry.

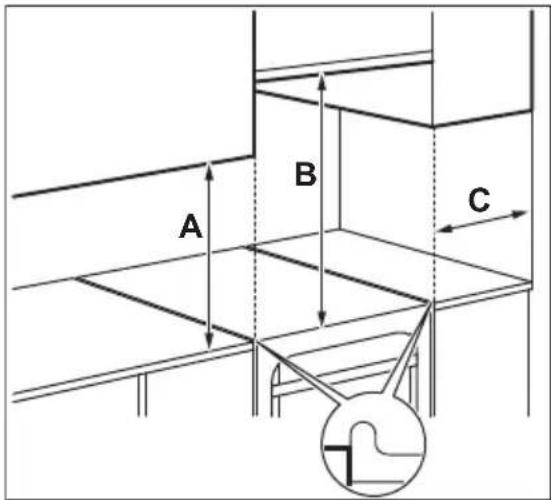

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Ujistěte se, že je spotřebič namontován pod bezpečnou

konstrukcí a vedle bezpečných konstrukcí.

• Některé části spotřebiče jsou pod proudem. Uzavřete spotřebič pomocí nábytku, abyste zabránili kontaktu s nebezpečnými částmi.
• Strany spotřebiče musí být umístěny vedle spotřebičů nebo kuchyňského nábytku stejné výšky.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

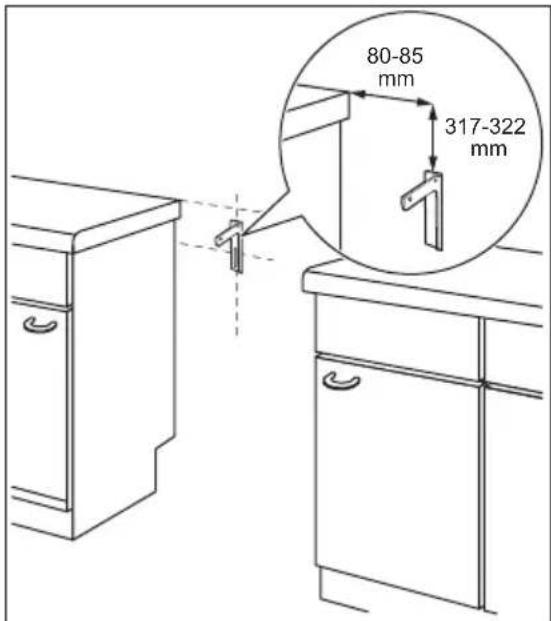

• Zajistěte instalaci stabilizačního prvku, který bude bránit převržení spotřebiče. Řid’te se pokyny v části „Instalace“.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

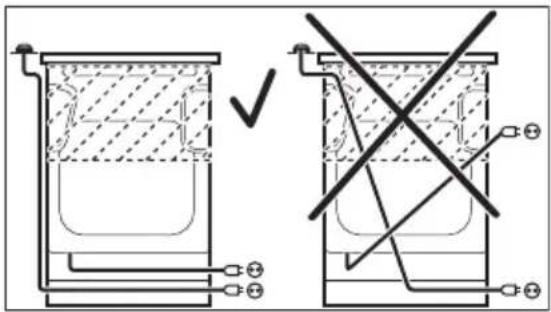

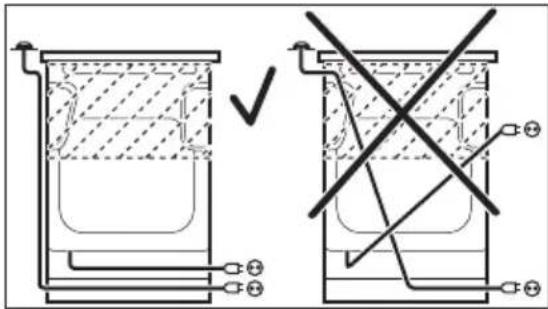

• Sít'ové kabely se nesmí dotýkat nebo se nacházet v blízkosti dvířek spotřebiče, obzvláště, jsou-li dvířka horká.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do sít'ové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Před zapojením sít'ové zástrčky do sít'ové zásuvky zcela zavřete dvířka spotřebiče.

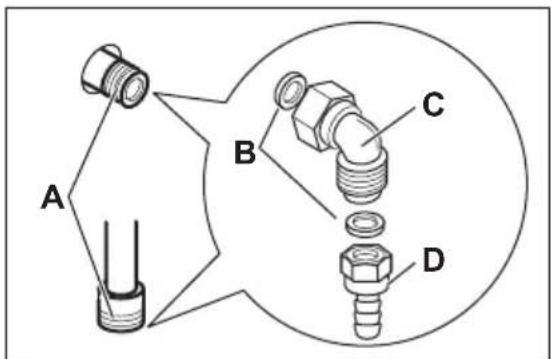

2.3 Připojení plynu

- Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.

• Před instalací je nutné zajistit, aby seřízení spotřebiče odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu).
• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.
• Informace ohledně přívodu plynu naleznete na typovém štítku.
• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.4 Použití spotřebiče

VAROVÁNÍ!

Nebezpečí úrazu a popálení. Nebezpečí úrazu elektrickým proudem.

• Tento spotřebič je určen pouze k domácímu použití.
• Neměňte technické parametry tohoto spotřebiče.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Spotřebič po každém použití vypněte.
• Pokud je spotřebič v provozu, budte při otevírání jeho dvířek opatrní. Může dojít k uvolnění horkého vzduchu.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo výbuchu

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumístujte hořlavé

předměty nebo předměty obsahující hořlavé látky.

• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.
• Dvířka spotřebiče otevírejte opatrně. Používáte-li při přípravě jídla přísady obsahující alkohol, může vzniknout směs vzduchu s alkoholem.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

- Jak zabránit poškození nebo změně barvy smaltovaného povrchu:

– Nepokládejte nádobí či jiné předměty přímo na dno spotřebiče.
– Nenalévejte vodu přímo do horkého spotřebiče.
– Po dokončení pečení nenechávejte vlhká jídla ve spotřebiči.
– Při vkládání nebo vyjímání příslušenství bud’te opatrní.

• Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.
• Při pečení vlhkých koláčů používejte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.
• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.
• Na spotřebič nebo přímo na dno spotřebiče nepokládejte hliníkovou fólii.
• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání. Tyto předměty při přesouvání na varné desce vždy zdvihněte.
• V místě instalace spotřebiče zařid'te dobrou ventilaci.

• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků.

• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

• Používejte pouze příslušenství dodávané se spotřebičem.
• Na hořáky neinstalujte rozptylovač plamene.
• Tento spotřebič je určen výhradně pro připravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

2.5 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před prováděním údržby spotřebič vypněte. Vytáhněte zástrčku ze zásuvky.
• Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.
• Poškozené skleněné panely okamžitě vyměňte. Kontaktujte autorizované servisní středisko.
• Zbytky tuků či jídel ve spotřebiči mohou způsobit požár.
• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte žádné prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Použijete-li sprej do trouby, řídte se bezpečnostními pokyny uvedenými na jeho balení.
• Katalytický smalt (je-li součástí výbavy) nečistěte žádným druhem čisticího prostředku.
  • Hořáky nemyjte v myčce nádobí.

2.6 Víko

• Neměňte technické parametry víka.
  • Víko čistěte pravidelně.
• Víko neotvírejte, když jsou na povrchu rozlité zbytky potravin.

• Před zavřením víka vypněte všechny hořáky.

• Víko nezavírejte, dokud varná deska a trouba zcela nevychladly.

• Skleněné víko se může roztríštit, když se zahřeje (je-li součástí spotřebiče).

2.7 Vnitřní osvětlení

• V tomto spotřebiči se používají speciální či halogenové žárovky pouze pro použití v domácích spotřebičích. Nepoužívejte je pro osvětlení domácnosti.

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem!

• Před výměnou žárovky spotřebič odpojte od napájení.
• Používejte pouze žárovky se stejnými vlastnostmi..

3. POPIS SPOTŘEBIČE

3.1 Celkový pohled

2.8 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
- Odpojte spotřebič od elektrické sítě.
- Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.
- Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.
• Vnější plynové potrubí slisujte.

2.9 Obsluha

• Pro opravu spotřebiče se obrat'te na autorizované servisní středisko.
• Používejte výhradně originální náhradní díly.

1 Ovladače varné desky
2 Elektronický programátor
3 Ovladač teploty
4 Ukazatel / symbol teploty
5 Tlačítko S párou
6 Ovladač funkcí trouby
7 Topný článek
8 Osvětlení
9 Ventilátor
10 Drážky na rošty, vyjímatelné
11 Vlis vnitřku trouby
12 Polohy polic

3.2 Uspořádání varné desky

3.3 Příslušenství

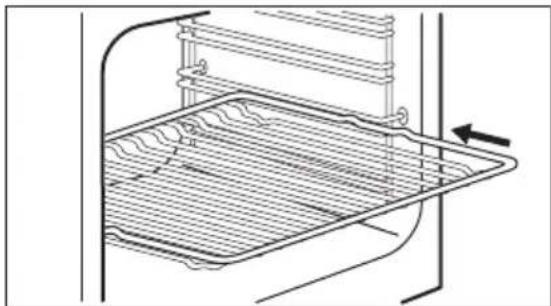

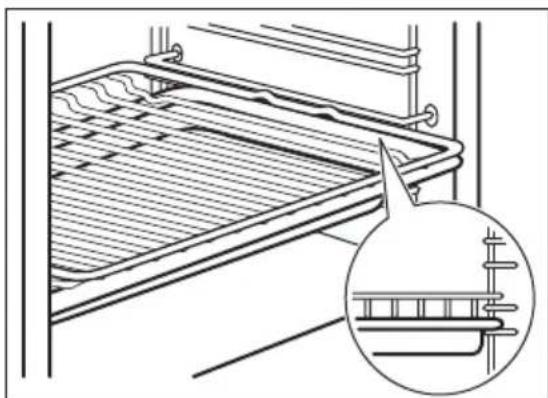

• Tvarovaný rošt
Pro nádoby na pečení, dortové a koláčové formy, pečeně.
- Plech na pečení
Na koláče a sušenky.
• Hluboký pekáč / plech

4. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

4.1 První čištění

Z trouby odstraňte veškeré příslušenství a vyjímatelné drážky na rošty.

Viz část „Čištění a údržba“.

Před prvním použitím troubu i příslušenství vyčistěte.

Příslušenství a vyjímatelné drážky vložte zpět do jejich původní polohy.

4.2 Nastavení času

Před použitím trouby musíte nastavit čas.

Po připojení spotřebiče k elektrické síti nebo po výpadku elektrického proudu displej automaticky bliká.

1. Opakovaně stiskněte tlačítko volby

1 Pomocný hořák
2 Výstup páry - počet a poloha závisí na modelu
3 Středně rychlý hořák
4 Středně rychlý hořák
5 Rychlý hořák

Pro pečení moučných jídel a masa, nebo k zachycování tuku.

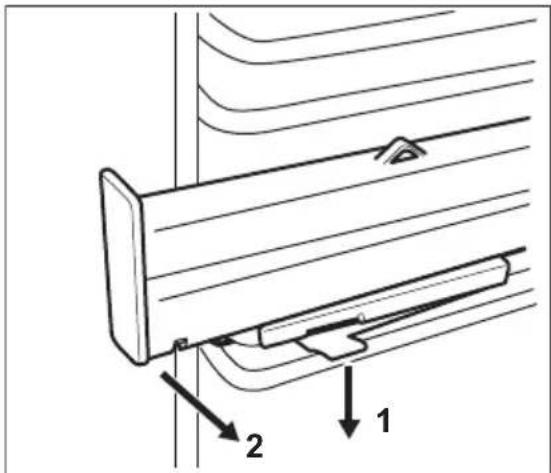

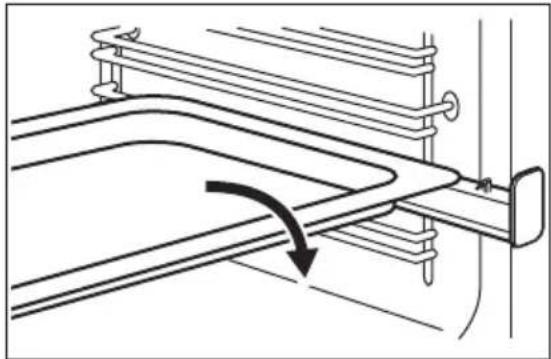

• Teleskopické výsuvy
  Pro rošty a plechy na pečení.

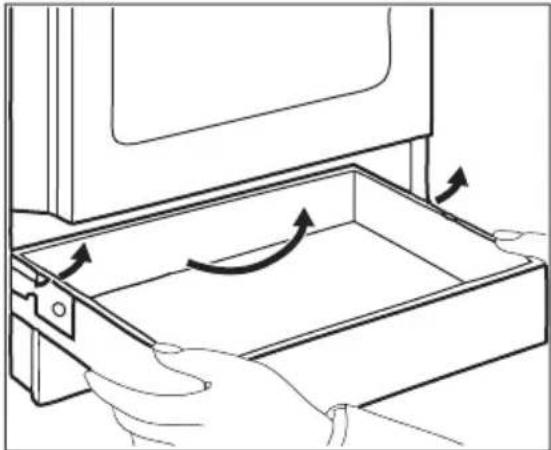

• Zásuvka

Zásuvka je umístěna pod vnitřkem trouby.

Rozsvítí se symbol zapnutého časovače.

1. Pomocí tlačítka nebo nastavte správný denní čas.

Asi po pěti sekundách blikání přestane a na displeji se zobrazí nastavený denní čas.

Ke změně času zapněte spotřebič a současně stiskněte + na nebo.

Když bliká dvojtečka mezi hodinami a minutami, stisknutím + nebo - nastavíte nový čas.

4.3 Předehřátí

Před prvním použitím prázdnou troubu předehřejte.

Ohledně funkce: PlusSteam viz „Zapnutí funkce: PlusSteam“.

1. Zvolte funkci a maximální teplotu.

2. Nechte troubu pracovat jednu hodinu.

3. Zvolte funkci amastavte maximální teplotu. Maximální teplota při této funkci je 210 °C.
4. Nechte troubu pracovat 15 minut.

5. Zvolte funkci, stiskněte tlačítko S párou a nastavte maximální teplotu.

6. Nechte troubu pracovat 15 minut.

7. Troubu vypněte a nechte ji vychladnout.

Příslušenství se může zahřát více než obvykle. Z trouby může vycházet zápach a kouř. Zajistěte v místnosti dostatečné větrání.

5. VARNÁ DESKA – DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Zapálení hořáku varné desky

Hořák vždy zapalte předtím než na něj postavíte nádobu.

VAROVÁNÍ!

Při používání otevřeného ohně v kuchyni bud'te velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

1. Otočte ovladačem funkcí varné desky proti směru hodinových ručiček do polohy maximálního průtoku plynu na zatlačte na něj pro zapálení hořáku.
2. Držte ovladač varné desky zatlačený po dobu 10 nebo méně sekund, aby se termočlánek zahřál. V opačném případě se přeruší přívod plynu.
3. Když se plamen ustálí, nastavte jeho intenzitu.

VAROVÁNÍ!

Ovladač stiskněte na maximálně 15 sekund. Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je korunka a její víčko ve správné poloze.

V případě výpadku elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, stiskněte odpovídající ovladač a otočte jím do polohy na maximum. Držte ovladač zatlačený po dobu 10 nebo méně sekund, aby se termočlánek zahřál.

Jestliže z nějakého důvodu plamen zhasne, otočte ovladačem do polohy vypnuto, počkejte nejméně jednu minutu a pokuste se hořák znovu zapálit.

Generátor jisker se může automaticky spouštět, když zapnete elektřinu, po instalaci nebo po výpadku proudu. Nejde o závadu.

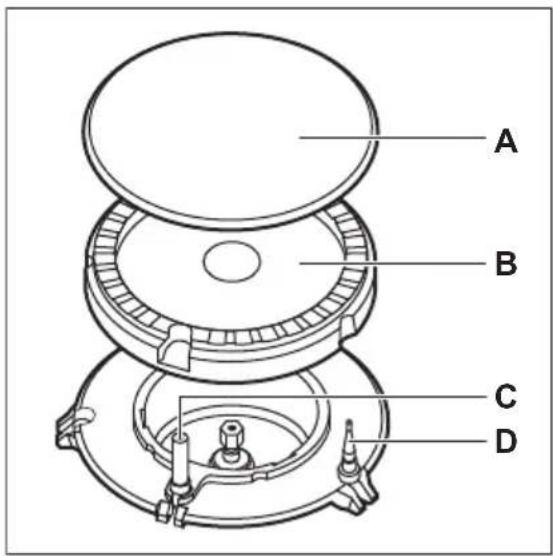

5.2 Přehled hořáku

A. Víčko hořáku
B. Korunka hořáku
C. Zapalovací svíčka
D. Termočlánek

5.3 Vypnutí hořáku

Chcete-li plamen zhasnout, otočte ovladačem do polohy vypnuto 0

VAROVÁNÍ!

Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

6. VARNÁ DESKA - TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Nádobí

VAROVÁNÍ!

Nedávejte stejnou pánev na dva hořáky.

VAROVÁNÍ!

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořák nestabilní nebo poškozené nádoby.

POZOR!

Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem varné desky.

POZOR!

Ujistěte se, že jsou hrnce umístěné na středu hořáku, čímž získají maximální stabilitu a sníží se spotřeba plynu.

6.2 Průměry nádobí

VAROVÁNÍ!

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák Průměr nádoby(mm)

Rychlý 160 - 220

Středně rychlý 140 - 220

Pomocný 120 - 180

7. VARNÁ DESKA – ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Všeobecné informace

• Varnou desku po každém použití očistěte.
• Nádoby používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.
• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.

7.2 Čištění varné desky

• Okamžitě odstraňte: roztavený plast, plastovou folii, cukr nebo jídlo obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit. Vyvarujte se popálení.
• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.
• Smaltované části, kryt a korunku hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

7.3 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v korunkách hořáků.

7.4 Mřížky pod nádoby

Mřížky pod nádoby nejsou odolné pro mytí v myčce nádobí. Musí se mýt ručně.

1. Mřížky pod nádoby pro pohodlnější čištění vyjměte.

Při snímání mřížek pod nádoby bud’te velmi opatrní, aby nedošlo k poškození varné desky.

1. Při ručním mytí mřížek pod nádoby buděte opatrní při jejich osušování, protože smaltování může mít někdy drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.
2. Po vyčištění mřížek pod nádoby se ujistěte, že jsou umístěné ve správné poloze.
3. Má-li hořák správně fungovat, musí být ramena mřížek pod nádoby ve středu hořáku.

7.5 Pravidelná údržba

Pravidelně si v autorizovaném servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

8. TROUBA – DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Zapnutí a vypnutí trouby

1. Otočte ovladačem funkcí trouby na požadovanou funkci.
2. Otočte ovladačem teploty na požadovanou teplotu.
3. Jestliže chcete troubu vypnout, otočte ovladači funkcí trouby a teploty do polohy vypnuto.

Kontrolka se rozsvítí, když je trouba v provozu.

8.2 Bezpečnostní termostat

Nesprávná obsluha spotřebiče nebo vadné součásti mohou způsobit nebezpečné přehřátí. Aby se tomu zabránilo, je tato trouba vybavena bezpečnostním termostatem, který přeruší napájení. Po poklesu teploty se trouba opět automaticky zapne.

8.3 Funkce trouby

Symbol Funkce trouby Použití
[06W7]	Poloha Vypnuto Spotřebič je vypnutý.
[A242]	Osvětlení trouby Zapne osvětlení bez pečicí funkce.
[7327]	PlusSteam K dodání vlhkosti během přípravy. K získání správné barvy a krupavé kůrky při pečení. K za-jištění větší šťavnatosti při ohřevu. K zavařování ovoce a zeleniny.
+
[0064]	Teplovzdušný ohřev K přípravě měkkých a šťavnatých pečení nebo k sušení ovoce a zeleniny.
[0078]	Spodní ohřev K pečení koláčů s krupavým spodkem.
[KY8K]	Horní/spodní ohřev K pečení moučných jídel a masa na jedné úrov-ni trouby.
[08KK]	Velkoplošný gril Ke grilování plochých kusů ve velkém množství a opékání chleba.
[78A4]	Turbo gril K pečení větších kusů masa nebo drůbeže s kostmi na jedné úrovni. Také k zapékání a pe-čení dozlatova.
[87H0]	Horkovzdušné pečení K pečení masa nebo moučných jídel při stejné teplotě na několika roštech bez mísení vůní.
[0682]	Mírné pečení K pečení ve formách a k sušení potravin na jed- né úrovni trouby při nízké teplotě.
[4774]	Pravý horký vzduch K pečení jídel na dvou úrovních současně a k sušení potravin.Nastavte teplotu trouby o 20 - 40 °C nižší než při použití funkce Konvenční ohřev.
	Rozmrazování Tuto funkci lze použít k rozmrazování zmraže-ných potravin jako je zelenina a ovoce. Doba rozmrazování závisí na množství a velikosti zmražených potravin.

8.4 Zapnutí funkce: PlusSteam

Tato funkce umožňuje zlepšení vlhkosti během přípravy jídla.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

Vlhkost může způsobit popálení:

• Neotvírejte dvířka spotřebiče, používáte-li funkci: PlusSteam.
• Po použití funkce PlusSteam otvírejte dvířka spotřebiče opatrně.

Viz část „Tipy a rady“.

1. Otevřete dvířka trouby.
2. Naplňte vlis vnitřku trouby vodou z kohoutku. Maximální objem vlisu vnitřku trouby je 250 ml. Naplňte vlis vnitřku trouby vodou pouze tehdy, když je trouba chladná.
3. Nastavte funkci: PlusSteam
4. Stiskněte tlačítko S párou 🚙️. Tlačítko S párou funguje pouze s funkcí: PlusSteam.
   Kontrolka se rozsvítí.
5. Otočte ovladačem teploty na požadovanou teplotu.

9. TROUBA - FUNKCE HODIN

9.1 Displej

1. Vložte jídlo do spotřebiče a zavřete dvířka trouby.

POZOR!

Neplňte vlis vnitřku trouby vodou během přípravy jídla nebo když je trouba horká.

1. Spotřebič vypnete stisknutím tlačítka S párou 🚫 otočením ovladače funkcí a teploty trouby do polohy vypnuto.
   Kontrolka tlačítka S párou zhasne.
2. Odstraňte vodu z vlisu vnitřku trouby.

VAROVÁNÍ!

Před odstraněním vody z vlisu vnitřku trouby se ujistěte, že je spotřebič vychladlý.

9.2 Tlačítka

Tlačítko Funkce Popis
—	MÍNUS Slouží k nastavení času.
➊	HODINY Slouží k nastavení funkce hodin.
+	PLUS Slouží k nastavení času.
	S párou Zapnutí funkce: PlusSteam.

9.3 Tabulka funkcí hodin

Funkce	Použitíhodin
	Minutka Slouží k nastavení odpočítávání (1 min - 23 h 59 min). Ta-to funkce nemá žádný vliv na provoz spotřebiče.
dur	Trvání Slouží k nastavení doby přípravy v troubě (1 min - 10 h).
Ukon-čení	Ukončení Slouží k nastavení doby vypnutí trouby (1 min - 10 h).

Pokud chcete, aby se spotřebič automaticky zapnul a poté vypnul, můžete současně použít funkci Trvání a Ukončení: nejprve nastavte funkci Trvání a poté Ukončení.

9.4 Nastavení funkcí hodin

U funkce Trvání (dur) a Ukončení (End) nastavte funkci trouby a teplotu přípravy jídla. Toto není nutné u funkce Minutka ♀.

1. Opakovaně stiskněte, dokud nezačne blikat ukazatel požadované funkce hodin.
2. Pomocí nebo nastavte potřebnou funkci hodin.
   Funkce hodin se zapne. Na displeji se zobrazí ukazatel nastavené funkce hodin. U funkce Ukončení a Trvání se na displeji zobrazí také symbol A.
3. Po uplynutí nastaveného času ukazatel funkce hodin zabliká a na sedm minut zazní zvukový signál. Chcete-li signál vypnout, stiskněte libovolné tlačítko.

U zapnutých funkcí Trvání a Ukončení se spotřebič vypne automaticky.

9.5 Zrušení funkce hodin

1. Opakovaně stiskněte , dokud nezačne blikat ukazatel požadované funkce.
2. Současně stiskněte a podržte tlačítka -_a+
   Funkce hodin by měla zhasnout během několika sekund.

9.6 Změna zvukového signálu

1. Aktuální zvukový signál přehrajete stisknutím a podržením tlačítka.

2. Změnu signálu provedete opakovaným stisknutím .

3. Uvolněte tlačítko .— Poslední tón se nastaví jako nový zvukový signál.

4. Počkejte pět sekund na automatické potvrzení nastavení.

Když je spotřebič odpojen od elektrické sítě nebo po výpadku elektrického proudu, tón zvukového signálu se nastaví zpět na výchozí hodnotu.

10. TROUBA - POUŽITÍ PŘÍSLUŠENSTVÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

10.1 Vložení příslušenství

Tvarovaný rošt:

Zasuňte rošt mezi drážky zvolené úrovně roštu.

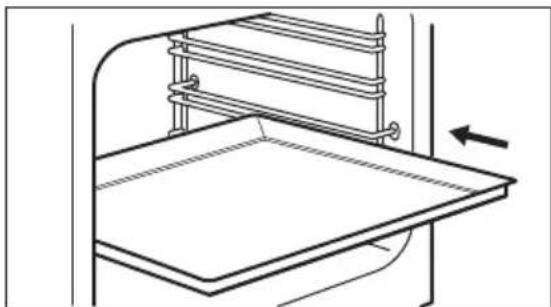

Plech na pečení:

Plech na pečení nezasunujte zcela dozadu k zadní stěně vnitřku trouby. Zabránili byste tak cirkulaci tepla kolem plechu. Jídlo by se mohlo připálit, obzvláště pak v zadní části plechu.

Hluboký pekáč nebo plech na pečení zasuňte mezi vodicí lišty drážek roštů. Ujistěte se, že se nedotýká zadní stěny trouby.

Společně vložení tvarovaného roštu a hlubokého pekáče / plechu:

Hluboký pekáč / plech zasuňte mezi drážky zvolené úrovně roštu a tvarovaný rošt v drážkách nad nimi.

10.2 Teleskopické výsuvy

Teleskopické výsuvy můžete instalovat na různé polohy roštů, kromě polohy 4.

Instalace teleskopických výsuv

1. Otočte teleskopickou výsuvu o přibližně 90°.
2. Vysuňte západku na zadním konci teleskopické výsuvy na kolejničku na rošt. Výsuvu musíte vložit na správnou stranu trouby.

1. Otočte výsuvou do správné polohy. Zarážka, nacházející se na jednom konci teleskopické výsuvy, musí směřovat nahoru.

2. Zasuňte výsuvu úplně do zadní stěny trouby.

3. Vytáhněte přední konec teleskopické výsuvy proti kolejničce na rošt. Pokud západka na předním konci správně zapadne, ozve se cvaknutí.

4. Stejnými kroky nasuňte druhou teleskopickou výsuvu. Dejte pozor, aby byly obě teleskopické výsuvy umístěné na stejné úrovni.

Vyjmutí teleskopických výsuv

1. Stiskněte a podržte západku na přední straně teleskopické výsuvy.

1. Vytáhněte přední konec výsuvy z drážky roštu.
2. Otočte teleskopickou výsuvu o přibližně 90°.
3. Vyjměte zadní konec výsuvy z drážky roštu.
4. Stejnými kroky vyjměte druhou teleskopickou výsuvu.

10.3 Teleskopické výsuvy - vložení příslušenství

Teleskopické výsuvy usnadňují vkládání nebo vytahování roštů.

POZOR!

Teleskopické výsuvy nemyjte v myčce nádobí. Teleskopické výsuvy ničím nemažte.

POZOR!

Před tím, než zavřete dvířka trouby, se ujistěte, že jste teleskopické výsuvy zcela zasunuli do trouby.

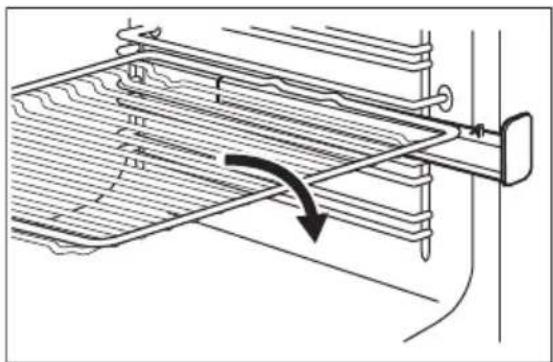

Tvarovaný rošt:

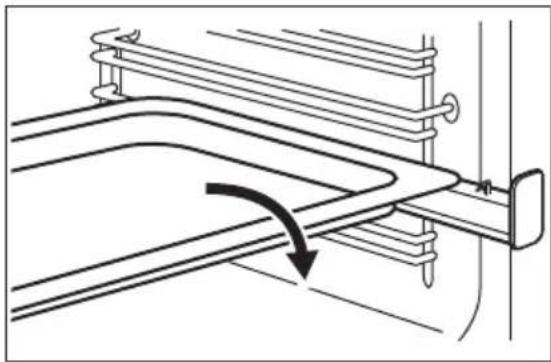

Hluboký pekáč / plech:

Vložte hluboký pekáč / plech do teleskopických výsuvů.

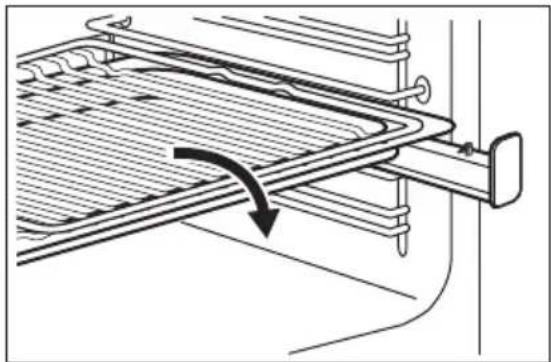

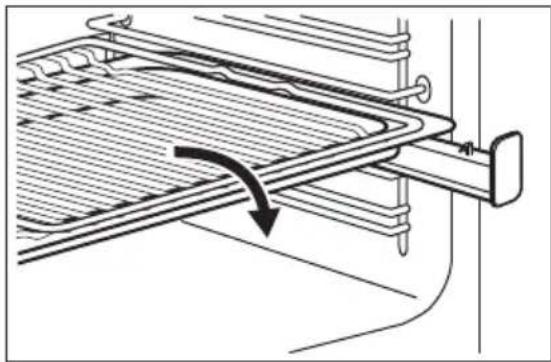

Společně vložení tvarovaného roštu a hlubokého pekáče / plechu:

Tvarovaný rošt a hluboký pekáč / plech vložte společně do teleskopických výsuvů.

Viz kapitoly o bezpečnosti.

Teploty a časy pečení v tabulkách jsou pouze orientační. Závisí na receptu, kvalitě a množství použitých přísad.

11.1 Všeobecné informace

• Spotřebič má čtyři úrovně roštů. Polohy roštů ve spotřebiči se počítají zdola.
• Tento spotřebič je vybaven speciálním systémem, který zajišťuje oběh vzduchu a stálou recyklaci páry. Tento systém umožňuje pečení a vaření v páře, także jídla jsou uvnitř měkká a na povrchu mají kůrčičku. Doba pečení a spotřeba energie jsou sníženy na minimum.
• Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost. To je normální jev. Při otvírání dvířek spotřebiče během přípravy jídla vždy odstupte. Kondenzaci snížíte, když spotřebič vždy před přípravou jídla na 10 minut předehřejte.
• Po každém použití spotřebiče setřete vlhkost.
• Při přípravě jídel na dno spotřebiče nestavte žádné předměty a žádnou část spotřebiče nezakrývejte hliníkovou fólií. Mohlo by to ovlivnit výsledky pečení a poškodit smalt.

11.2 Pečení moučných jídel

• Použijte vždy nejprve nižší teplotu.
• Pokud pečete koláče na několika polohách roštů, můžete dobu pečení prodloužit o 10–15 minut.
• Různě vysoké moučníky a pečivo mohou zhnědnout nerovnoměrně. Je-li zhnědnutí nerovnoměrné, není nutné měnit nastavení teploty. Rozdíly se během pečení vyrovnají.

- Plechy v troubě se mohou během pečení zkroutit. Po ochlazení se opět vyrovnají.

11.3 Pečení moučníků

• Neotvírejte dvířka, dokud neuplynou 3/4 času nutného k pečení.
• Jestliže do trouby vložíte dva plechy na pečení, musí být mezi plechy jedna úroveň drážek volná.

11.4 Pečení masa a ryb

• Při pečení velmi tučného jídla použijte hluboký pekáč / plech, aby se v troubě nevytvořily skvrny, které by již nemusely jít odstranit.
• Před podáváním nechte maso odpočívat asi 15 minut, a teprve potom ho krájejte, aby nevytekla šťáva.
• Do hlubokého pekáče / plechu nalijte trochu vody, aby se při pečení tolik nekouřilo. Kondenzaci kouře zabráníte dolitím vody pokaždé, když se odpaří.

11.5 Doby přípravy

Doba přípravy záleží na druhu potravin, jejich konzistenci a množství.

Nejprve sledujte průběh pečení a jeho výsledek. Postupně si najděte nejlepší nastavení (nastavení teploty, dobu pečení, apod.) pro nádobí, recepty a množství potravin, které s tímto spotřebičem používáte.

11.6 PlusSteam 🐘 🐘 + 🐘

Před předehřátím trouby naplňte vlis vnitřku trouby vodou pouze tehdy, když je trouba chladná.

Viz „Zapnutí funkce: PlusSteam“

Pekárna

Jídlo Množství vo- dy ve vlisu (ml)	Teplota (°C)	Čas (min) Poloha roštu	Příslušenství
Bílý chléb1)	100 180 35 - 40 2 Použijte plech na		pečení.
Bagety/ kaiserky1)	100 200 20 - 25 2 Použijte plech na		pečení.
Domácí piz- za1)	100 230 10 - 20 1 Použijte plech na		pečení.
Italský chléb Fo- caccia1)	100 190 - 210 20 - 25 1 Použijte plech na		pečení.
Sušenky, čajové ko- láčky, crois- santy1)	100 150 - 180 10 - 20 2 Použijte plech na		pečení.
Švestkový koláč, ja- blečný ko- láč, skořicové rolky1)	100 180 20 2 Použijte koláčo-		vou formu.

1) Před přípravou předehřejte v prázdné troubě pět minut.

Příprava zmrazených potravin

Jídlo Množství vo- dy ve vlisu (ml)	Teplota (°C)	Čas (min) Poloha roštu	Příslušenství
Mražená pizza1)	150 200 - 210 10 - 20 2 Použijte tvarova-		ný rošt.
Mražený croissant1)	150 160 - 170 25 - 30 2 Použijte plech na		pečení.

1) Před přípravou předehřejte v prázdné troubě 10 minut.

Ohřev jídla

Jídlo Množstvívody ve vli-su (ml)	Teplota(°C)	Čas (min) Poloharoštu	Příslušenství
Bílý chléb 100 110 15 - 25	2 Použijte plech na			pečení.
Bagety/kaiserky	100 110 10 - 20 2 Použijte plech na			pečení.
Domácí piz-za	100 110 15 - 25 2 Použijte plech na			pečení.
Italskýchléb Fo-caccia	100 110 10 - 20 2 Použijte plech na			pečení.
Zelenina 100 110 15 - 25 2 Použijte plech na				pečení.
Rýže 100 110 15 - 25 2 Použijte plech na				pečení.
Těstoviny 100 110 15 - 25 2 Použijte plech na				pečení.
Maso 100 110 15 - 25 2 Použijte plech na				pečení.

Pečení masa

Jídlo Množstvívody ve vli-su (ml)	Teplota(°C)	Čas (min) Poloharoštu	Příslušenství
Vepřovápečeně	200 180 65 - 80 2 Použijte tvarova-		ný rošt a plechna pečení.
Hovězí pe-čeně	200 200 50 - 60 2 Použijte tvarova-		ný rošt a plechna pečení.
Kuře 200 210 60 - 80 2 Použijte tvarova-			ný rošt a plechna pečení.
Krůtí peče-ně	200 200 70 - 90 2 Použijte tvarova-		ný rošt a plechna pečení.

11.7 Zavařování

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

- Pro zavařování používejte pouze zavařovací sklenice, které jsou na trhu dostupné ve stejné velikosti.

• Na plech na pečení nedávejte více než šest půllitrových zavařovacích sklenic.
• Sklenice plňte rovnoměrně a nahoře nechte 1 cm vzduchu. Víčka položte na sklenice, ale neuzavírejte je hermeticky.
• Sklenice se nesmí navzájem dotýkat.
• Nalijte 1/2 litru vody do plechu na pečení a 1/4 litru vody do vlisu uvnitř

trouby, aby v troubě bylo dostatečné vlhko.

- Zvolte funkci PlusSteam a nastavte správnou teplotu podle údajů v níže uvedené tabulce.

- Sklenice lze hermeticky uzavřít pouze tehdy, když je funkce vypnutá.

Měkké ovoce

Jídlo Teplota (°C) Čas (min) Poloha	roštu	Příslušenství
Jahody / Borůvky / Maliny 160 25 - 30 1 Použijte		plech na pečení.

Peckoviny

Jídlo Teplota (°C) Čas (min) Poloha	roštu	Příslušenství
Hrušky / Kdoule / Švestky 160 35 - 40 1 Použijte		plech na pe-čení.

Měkká zelenina

Jídlo Teplota (°C) Čas (min) Poloha		roštu	Příslušenst ví
Cuketa / Lilek / Cibule / Rajčata	160 30 - 35 1 Použijte		plech na pe-čení.

Nakládaná zelenina

Jídlo Teplota (°C) Čas (min) Poloha		roštu	Příslušenst ví
Mrkev / Okurky / Tuřín / Celer	160 35 - 45 1 Použijte		plech na pe-čení.

11.8 Teplovzdušný ohřev

Sušení

Jídlo Teplota (°C) Čas (hod)		Poloha roštu
			Jedna poloha	Dvě polohy
Zelenina
Fazole	60 - 70 7 - 9	2	1 / 3
Nakrájená pa-prika	60 - 70 10 - 12 2		1 / 3
Zelenina do po-lévky	60 - 70 9 - 11	2	1 / 3

Jídlo Teplota (°C) Čas (hod) Poloha roštu
	Jedna poloha Dvě polohy
Nakrájené hou- 50 - 60 13 - 15 2 1 / 3 by
Byliny 40 - 50 3 - 5 2 1 / 3
Ovoce
Švestky napůl 60 - 70 11 - 13 2 1 / 3
Meruňky napůl 60 - 70 9 - 11 2 1 / 3
Jablečné plátky 60 - 70 6 - 8 2 1 / 3
Hruškové plát- 60 - 70 7 - 10 2 1 / 3 ky

Nízkoteplotní pečení

Jídlo Množství	(kg)	Osmah-nout na obou stra-nách (min)	Teplota (°C)	Poloha roštu	Čas (min)
Hovězí
Filet, středně propečený	1.0 - 1.5	2	80 - 100	2	60 - 90
Hovězí pečeně, středně prope-čená	1.5 - 2.0	4	80 - 100	2	160 - 200
Telecí
Růžový filet	1.0 - 1.5	2	80 - 100	2	50 - 90
Hřbet, vcelku	1.5 - 2.0	4	80 - 100	2	100 - 160
Telecí pečeně, středně prope-čená	1.5 - 2.0	4	80 - 100	2	100 - 160
Vepřové
Růžový filet	1.0 - 1.5	2	80 - 100	2	60 - 100
Hřbet, vcelku	1.5 - 2.0	4	80 - 100	2	100 - 160
Vepřová peče- ně, středně pro- pečená	1.5 - 2.0	4	80 - 100	2	100 - 160

11.9 Horní/spodní ohřev

Pečení moučných jídel

Jídlo Teplota (°C) Čas (min) Poloha roštu
Plochý koláč 160 - 170 25 - 35 2
Kynutý koláč s jablky 170 - 190 45 - 55 3
Koblihy 170 - 180 35 - 45 2
Drobenkový koláč 170 - 190 50 - 60 3
Tvarohový koláč 170 - 190 60 - 70 2
Venkovský chléb 190 - 210 50 - 60 2
Rumunský piškot 165 - 175 35 - 45 2
Rumunský piškot – tradiční 165 - 175 35 - 45 2
Sladké pečivo 180 - 200 15 - 25 2
Roláda 150 - 170 15 - 25 2
Piškotový koláč 160 - 170 25 - 35 2
Slaný lotrinský koláč	215 - 225 45 - 55 2

Pečení masa

Jídlo Teplota (°C) Čas (min) Poloha roštu
Půlka kuřete	210 - 230 35 - 50 2
Vepřová kotleta	190 - 210 30 - 35 3
Ryba, celá	200 - 220 40 - 70 2

11.10 Velkoplošný gril

Jídlo	Teplota (°C)	Čas (min)	Poloha roštu
Půlka kuřete	230	50 - 60	2
Vepřová kotleta 230	40 - 50	3
Grilovaná slanina	250	17 - 25	2
Klobásy	250	20 - 30	2
Hovězí steak: středně prope-čený	230	25 - 35	2

11.11 Turbo gril

Jídlo	Teplota (°C) Čas (min) Poloha roštu
Půlka kuřete	200	50 - 60	2

Jídlo Teplota (°C) Čas (min) Poloha roštu
Kuře 250 55 - 60 2
Kuřecí křídla 230 30 - 40 2
Vepřová kotleta 230 40 - 50 2
Hovězí steak: dobře prope- čený	250 35 - 40 2

11.12 Horkovzdušné pečení

Pečení moučných jídel

Jídlo Teplota (°C) Čas (min) Poloha roštu
Plněné kynuté koláče 150 - 160 20 - 30 2
Piškotový dort 170 - 190 30 - 40 2
Švýcarský jablečný ko-láč z lineckého těsta	180 - 200 35 - 45 2
Jemná bábovka 150 - 160 40 - 50 2
Linecký koláč 170 - 190 50 - 60 2
Pusinky	110 - 120 30 - 40 2
Zapečené brambory	180 - 200 40 - 50 2
Lasagne	170 - 190 30 - 50 2
Makarony	170 - 190 50 - 60 2
Pizza	190 - 200 25 - 35 2

Pečení masa

Jídlo Teplota (°C) Čas (min) Poloha roštu
Celé kuře	200 - 220 55 - 65 2
Vepřová pečeně	170 - 180 45 - 50 2

11.13 Mírné pečení

Pečení moučných jídel

Jídlo	Teplota (°C)	Čas (min)	Poloha roštu
Plochý koláč	160 - 170	35 - 40	2
Roláda	160 - 170	20 - 30	2
Pusinky	110 - 120	50 - 60	2
Piškotový koláč	160 - 170	25 - 30	2
Máslový koláč	160 - 170	25 - 30	2

Jídlo Teplota (°C) Čas (min) Poloha roštu

Pizza 200 - 210 30 - 40 2

Pečení masa

Jídlo Teplota (°C) Čas (min) Poloha roštu

Celé kuře 220 - 230 45 - 55 2

11.14 Pravý horký vzduch

Pečení moučných jídel

Jídlo Teplota (°C) Čas (min) Poloha roštu

Plochý koláč 140 - 160 40 - 50 1 + 3

Sladké pečivo 190 - 210 10 - 20 1 + 3

Pusinky 100 - 120 55 - 65 1 + 3

Máslový koláč 150 - 170 20 - 30 1 + 3

Pizza 200 - 220 35 - 45 1 + 3

11.15 Informace pro zkušebny

Jídlo	Funkce Teplota(°C)		Příslušenství	Poloharoštu	Čas(min)
Malé koláčky (16 kousků na plech)	Horní/spodní ohřev	170	plech na peče-ní	3	20 - 30
Malé koláčky (16 kousků na plech)	Horkovzdušné pečení	160	plech na peče-ní	2	25 - 35
Malé koláčky (16 kousků na plech)	Pravý horký vzduch	160	plech na peče-ní	1 + 3	30 - 40
Jablečný koláč (2 formy, ∅ 20 cm, položené úhlopříčně)	Horní/spodní ohřev	185	tvarovaný rošt	2	70 - 80
Jablečný koláč (2 formy, ∅ 20 cm, položené úhlopříčně)	Horkovzdušné pečení	175	tvarovaný rošt	2	60 - 70
Piškotová buchta bez tuku	Horní/spodní ohřev	175	tvarovaný rošt	2	20 - 30
Piškotová buchta bez tuku	Horkovzdušné pečení	165	tvarovaný rošt	2	25 - 35
Piškotová buchta bez tuku	Pravý horký vzduch	170	tvarovaný rošt	1 + 3	35 - 50

Jídlo Funkce Teplota		(°C)	Příslušenství Poloha roštu	Čas (min)
Máslové sušenky / Proužky těsta	Horkovzdušné pečení	150 plech na peče-ní	3 25 - 35
Máslové sušenky / Proužky těsta	Pravý horký vzduch	150 plech na peče-ní	1 + 3 25 - 45
Máslové sušenky / Proužky těsta	Horní/spodní ohřev	150 plech na peče-ní	3 25 - 35
Topinky Velkoplošný gril		250 tvarovaný rošt 3 4 - 6
Hovězí hamburger Turbo gril 250 tvarovaný rošt			3 14 - 16
			nebo grilovací pánev / plech na pečení	první strana; 12 - 15 druhá strana

12. TROUBA – ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

12.1 Poznámky k čištění

• Přední stranu trouby otřete měkkým hadříkem namočeným v roztoku teplé vody a slabého mycího prostředku.
• K čištění kovových ploch používejte speciální čisticí prostředek.
• Vnitřek trouby čistěte po každém použití. Hromadění mastnoty či zbytků jídel může způsobit požár. Riziko je vyšší u grilovacího pekáče.
• Odolné nečistoty odstraňte pomocí speciálního prostředku k čištění trouby.
• Vyčistěte všechno příslušenství po každém použití a nechte jej vysušit. Použijte měkký hadr a vlažnou vodu s mycím prostředkem.
• Máte-li nepřilnavé příslušenství, nečistěte je agresivními čisticími prostředky, ostrými předměty, ani je nemyjte v myčce nádobí. Mohlo by dojít k poškození nepřilnavého povrchu.

12.2 Spotřebiče z nerezové oceli nebo hliníku

Dvířka trouby čistěte pouze vlhkým hadříkem nebo houbou. Osušte je měkkým hadříkem. Nikdy nepoužívejte ocelové drátěnky, kyseliny nebo abrazivní (pískové) prostředky, protože by mohly poškodit povrch trouby. Ovládací panel vyčistěte se stejnou opatrností.

12.3 Čištění vlisu vnitřku trouby

Tímto čisticím postupem se odstraní zbytkový vodní kámen z vlisu vnitřku trouby po přípravě jídel pomocí páry.

Doporučujeme tento čisticí postup provádět alespoň po každém pátém až desátém použití funkce: PlusSteam.

1. Do vlisu na dně vnitřku trouby nalijte 250 ml bílého octa. Použijte maximálně 6% ocet bez bylinek.

2. Nechte ocet rozpustit zbytkový vodní kámen při pokojové teplotě po dobu 30 minut

3. Vnitřek trouby umyjte vlažnou vodou a měkkým hadrem.

12.4 Vyjmutí drážek na rošty

Chcete-li troubu vyčistit, odstraňte drážky na rošty.

POZOR!

Při odstraňování drážek na rošty bud'te opatrní.

1. Odtáhněte přední část drážek na rošty od stěny trouby.

1. Odtáhněte zadní konec drážek na rošty od stěny trouby a vytáhněte je ven.

Vyjmuté příslušenství instalujte stejným postupem v opačném pořadí.

12.5 Katalytické čištění

Vnitřek trouby s katalytickým povlakem má samočisticí schopnost. Absorbuje tuky.

Než zapnete katalytické čištění:

• vyjměte všechno příslušenství a vyjímatelné drážky.
• očistěte dno trouby teplou vodou a jemným mycím prostředkem.

- vnitřní sklo dvířek trouby umyjte teplou vodou a měkkým hadrem.

1. Nastavte funkci .☐
2. Nastavte maximální teplotu a nechte troubu jednu hodinu pracovat.
3. Vypněte troubu.
4. Jakmile trouba vychladne, vyčistěte její vnitřek pomocí vlhkého měkkého hadříku.

Skvrny nebo změna zbarvení katalytické vrstvy nemá na katalytické čištění vliv.

12.6 Odstranění a instalace skleněných panelů trouby

Skleněné panely lze při čištění vyjmout. Počet jednotlivých skleněných panelů se liší dle modelu.

VAROVÁNÍ!

Při čištění nechte dvířka trouby lehce otevřená. Když jsou plně otevřená, může jejich náhodné zavření něco poškodit.

VAROVÁNÍ!

Spotřebič bez skleněných panelů nepoužívejte.

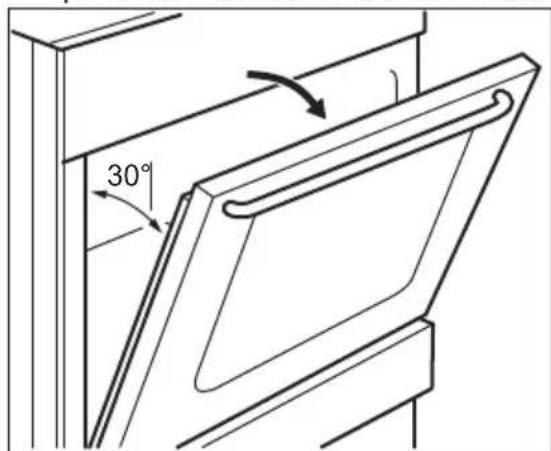

1. Otevírejte dvířka, dokud nedosáhnou úhlu přibližně 30°. Dvířka zůstanou při lehkém otevření na svém místě.

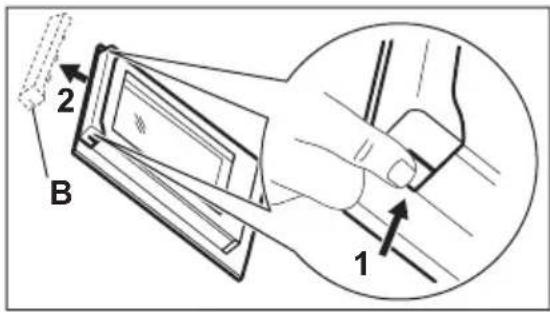

1. Uchopte okrajovou lištu na horní straně dvířek (B) na obou stranách a zatlačením směrem dovnitř uvolněte svorku těsnění.

1. Vytáhněte lištu dopředu a odstraňte ji.

VAROVÁNÍ!

Při vyjímání skleněných panelů se mohou dvířka zavírat.

1. Uchopte horní okraj skleněných panelů dvířek a vytáhněte je jeden po druhém nahoru.
2. Skleněný panel omyjte vodou se saponátem. Skleněný panel pečlivě osušte.

Po vyčištění skleněné panely a dvířka trouby opět nasadte. Provedte výše uvedené kroky v opačném pořadí.

Nejprve vraťte menší a potom větší panel.

POZOR!

Oblast potisku vnitřního skleněného panelu musí směřovat k vnitřní straně dvířek.

POZOR!

Po instalaci se dále ujistěte, že povrch rámu skleněného panelu s potiskem skla není na dotek drsný.

POZOR!

Dávejte pozor, abyste vnitřní skleněný panel nainstalovali správně do jeho umístění.

12.7 Vysazení zásuvky

VAROVÁNÍ!

V zásuvce neskladujte hořlavé věci a materiály (jako např. čisticí prostředky, plastové sáčky, textilní chňapky, papír nebo čisticí spreje). Při použití trouby se může zásuvka značně zahřát. Hrozí nebezpečí požáru.

Zásuvku pod troubou lze pri čištění vyjmout.

1. Vytáhněte zásuvku až na doraz.

1. Pomalu zásuvku zdvihněte.
2. Zásuvku zcela vytáhněte.

Zásuvku vložíte stejným postupem jako výše, ale v opačném pořadí.

12.8 Výměna žárovky

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem! Žárovka může být horká.

1. Vypněte troubu.
   Vyčkejte, dokud trouba nevychladne.
2. Odpojte troubu od elektrické sítě.
3. Na dno vnitřku trouby položte utěrku.

Zadní žárovka

1. Skleněným krytem otočte a sejměte jej.
2. Škleněný kryt vyčistěte.
3. Žárovku vyměňte za vhodnou žárovku odolnou proti teplotě 300 °C.
4. Nasad'te skleněný kryt.

13. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

13.1 Co dělat, když...

Problém Možná příčina Řešení
Po zapnutí generátoru jisker se neobjevují žádné jiskry.	Varná deska není zapojena do elektrické sítě nebo není připojena správně.	Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě. Víz schéma zapojení.
Je spálená pojistka. Zkontrolujte, zda příčinou		závady není pojistka. Pokud se pojistka spaluje opakovaně, obraťte se na autorizovaného elektrikáře.
Víčko a korunka hořáku a jsou nasazeny nesprávně.		Umístěte správně víčko a korunku hořáku.
Plamen zhasíná ihned po zapálení.	Termočlánek není dosta-tečně zahřátý.	Po zapálení plamene ne-chte generátor jisker za-pnutý ještě 10 nebo méně sekund.
Kroužek plamene je nerov-noměrný.	Korunka hořáku je ucpaná zbytky jídla.	Ujistěte se, že není tryska zanesená a korunka hořáku je čistá.
Hořáky nefungují. Je přerušena dodávka ply-nu.		Zkontrolujte přívod plynu.
Plamen je oranžový nebo žlutý.	V některých místech	hořáku může mít plamen oranžovou či žlutou barvu. To je normální jev.
Trouba nehřeje. Trouba je vypnutá. Zapněte troubu.
Nejsou provedena nutná nastavení.		Zkontrolujte, zda jsou na-stavení správná.
Hodiny nejsou nastavené. Nastavte hodiny.
Osvětlení nefunguje. Vadná žárovka. Vyměňte žárovku.
Na jídle a uvnitř trouby se usazuje pára a kondenzát.	Nechali jste jídlo v troubě příliš dlouho.	Po dokončení přípravy ne-nechávejte jídla v troubě déle než 15 - 20 minut.
Dokončení jídel trvá příliš dlouho nebo se jídla připraví příliš rychle.	Teplota je příliš vysoká ne-bo nízká.	Nastavte teplotu podle potřeby. Řid’te se pokyny v návodu k použití.
Na displeji trouby se objeví „0.00“ a „LED“.	Došlo k přerušení dodávky elektrického proudu.	Nastavte znovu čas.
Pečení pomocí funkce PlusSteam nevede k dobrému výsledku..	Nezapnuli jste funkci Plus- Steam.	Viz „Zapnutí funkce: Plus- Steam“.
Vlis vnitřku trouby jste ne- naplnili vodou.		Viz „Zapnutí funkce: Plus- Steam“.
Funkci PlusSteam jste ne- zapnuli správně pomocí tlačítka S párou.		Viz „Zapnutí funkce: Plus- Steam“.
Chcete zapnout funkci Te- plovzdušný ohřev, ale svítí kontrolka tlačítka S párou.	Funkce PlusSteam je spu- štěna.	Funkci PlusSteam vypnete stisknutím tlačítka S párou [IMAGE].
Voda ve vlisu vnitřku trou- by se nevaří.	Teplota je příliš nízká. Nastavte teplotu na ale- spoň 110 °C. Viz kapitola „Tipy a rady“.
Z vlisu vnitřku trouby vyté- ká voda.	Ve vlisu vnitřku trouby je příliš mnoho vody.	Vypněte troubu a ujistěte se, že je spotřebič již chladný. Vodu vytřete hou- bou nebo hadříkem. Do vli- su vnitřku trouby přilijte správné množství vody. Rid’te se specifickým po- stupem.

13.2 Servisní údaje

Pokud problém nemůžete vyřešit sami, obrat'te se prosím na autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek

se nachází na předním rámu vnitřní části spotřebiče. Nesundávejte typový štítek z vnitřní části spotřebiče.

Doporučujeme, abyste si údaje napsali zde:

Model (MOD.) ....

Výrobní číslo (PNC) ....

Sériové číslo (S.N.) ....

14. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

14.1 Umístění spotřebiče

Tento volně stojící spotřebič můžete umístit s kuchyňskou skříňkou po jedné nebo po obou stranách nebo v rohu.

Mezi spotřebičem a zdí za ním musí být vzdálenost alespoň 1 cm, aby šlo otevírat víko.

Pro minimální vzdálenosti při instalaci viz tabulka.

Minimální vzdálenosti

Rozměry mm

A 400

B 650

C 150

14.2 Technické údaje

Napětí 230 V

Frekvence 50 Hz

Třída spotřebiče 1

Rozměry mm

Výška 855

Šířka 500

Hloubka 600

14.3 Ostatní technické údaje

Kategorie spotřebiče: II2H3B/P

Původní plyn: G20 (2H) 20 mbar

Nový plyn: G30/G31 (3B/P) 30/30 mbar

14.4 Průměr obtoku

HOŘÁK	OBTOKU1) 1/100 mm
Pomocný 29 / 30
Středně rychlý 32
Rychlý 42

1) Typ obtoku závisí na modelu.

14.5 Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK NORMÁLNÍ VÝ-KON kW1)	SNÍŽENÝ VÝKON kW1)	ZNAČKA PRO TRYSKU 1/100 mm
Rychlý 3,0 0,72 / 0,75 119
Středně rychlý 2,0 / 1,9 0,43 / 0,45 96
Pomocný 1,0 0,35 70

1) Typ obtoku závisí na modelu.

14.6 Plynové hořáky pro LPG G30 30 mbar

HOŘÁK NORMÁLNÍVÝKON kW	SNÍŽENÝ VÝ-KON kW	ZNAČKA PROTRYSKU 1/100mm	JMENOVITÝ PRŮ-TOK PLYNU g/h
Rychlý 3,0 0,72 88 218
Středně ry-chlý	2,0 0,43 71 145
Pomocný 1,0 0,35 50 73

14.7 Plynové hořáky pro LPG G31 30 mbar

HOŘÁK NORMÁLNÍVÝKON kW1)		SNÍŽENÝ VÝ-KON kW1)	ZNAČKA PRO TRYSKU 1/100 mm	JMENOVITÝ PRŮTOK PLYNU g/h
Rychlý	2,6	0,63	88	186
Středně ry-chlý	1,7	0,38	71	121
Pomocný	0,85	0,31	50	61

1) Typ obtoku závisí na modelu.

14.8 Připojení plynu

Použijte pevné přípojky nebo ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté.

Trubka plynové přípojky se nesmí dotýkat části spotřebiče zobrazené na obrázku.

14.9 Připojení pružných nekovových hadic

Pokud je k připojení snadný přístup, můžete použít pružnou hadici. Pružné hadice musí být pevně připevněny pomocí svěrek.

Při instalaci vždy použijte držák hadice a těsnění. Pružnou hadici lze použít za následujících podmínek:

• nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C,
• nesmí být delší než 1 500 mm,
• není v žádném místě zúžená,
• nesmí být zkroucená nebo příliš napnutá,

- nesmí být v kontaktu s ostrými okraji nebo rohy,

- lze snadno kontrolovat její stav.

Při kontrole pružné hadice se ujistěte, že:

- nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření,

- materiál není ztvrdlý, ale má svou normální pružnost,

- spojovací svorky nejsou rezavé,

- doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

VAROVÁNÍ!

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku a nedochází k úniku. Pro kontrolu těsnění použijte mýdlový roztok, nikoliv plamen.

Přívod plynu je umístěn na zadní straně ovládacího panelu.

VAROVÁNÍ!

Před připojením plynu odpojte spotřebič od elektrické sítě nebo vypněte pojistku v pojistkové skříni.Zavřete hlavní kohout přívodu plynu.

14.10 Přizpůsobení pro různé druhy plynu

Přizpůsobení pro různé druhy plynu smí provádět pouze oprávněná osoba.

Je-li spotřebič nastaven na zemní plyn, můžete pomocí správných trysek přejít na kapalný plyn.

Průtok plynu se upraví podle potřeby.

VAROVÁNÍ!

Před výměnou vstřikovacích trysek se ujistěte, že jsou ovladače plynových hořáků v poloze Vypnuto. Spotřebič odpojte od elektrické sítě. Nechte spotřebič vychladnout. Hrozí nebezpečí úrazu.

Spotřebič je nastaven na výchozí typ plynu. Při změně nastavení vždy použijte těsnění.

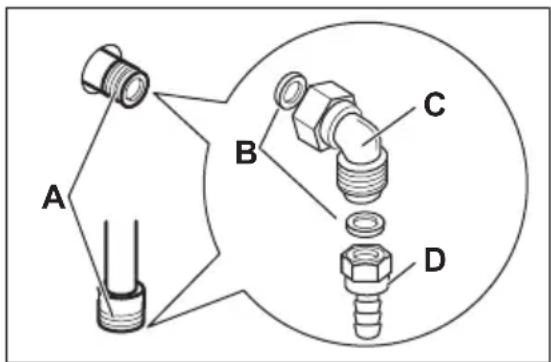

A. Přípojka plynu (spotřebič má pouze jednu přípojku)
B. Těsnění
C. Nastavitelná přípojka
D. Držák trubky pro LPG

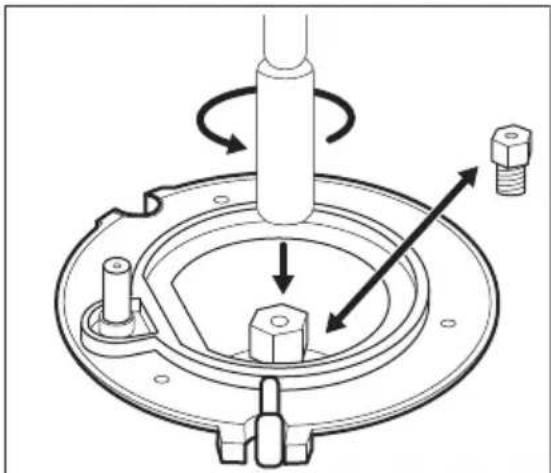

14.11 Výměna trysek varné desky

Při změně druhu plynu vyměňte trysky.

1. Sundejte mřížky určené pod nádoby.
2. Odstraňte víčka a korunky hořáku.
3. Demontujte vstřikovací trysky pomocí nástrčného klíče č. 7.
4. Nahrad'te je tryskami potřebnými pro používaný druh plynu.

1. Vyměňte typový štítek (nachází se v blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu.

Tento štítek můžete najít v sáčku dodávaném se spotřebičem.

Pokud je přívodní tlak plynu jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí regulátor tlaku.

14.12 Nastavení minimální úrovně plynového hořáku varné desky

1. Odpojte spotřebič od sítě.
2. Odmontujte ovladač varné desky. Pokud se nelze dostat k obtokovému šroubu, před provedením nastavení sejměte ovládací panel.

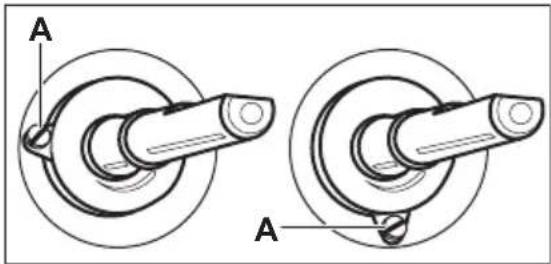

3. Úzkým plochým šroubovákem seřid'te obtokový šroub A. Poloha obtokového šroubu závisí na daném modelu A.

Změna ze zemního plynu na zkapalněný plyn

1. Plně utáhněte obtokový šroub.
2. Vrat'te ovladač zpět.

Změna ze zkapalněného plynu na zemní plyn

1. Obtokový šroub v poloze A vyšroubujte o cca jednu otáčku.
2. Namontujte zpět ovladač varné desky.
3. Znovu připojte spotřebič k elektrické síti.

VAROVÁNÍ!

Zástrčku zapojte do zásuvky až po namontování všech součástí na svá původní místa. Hrozí nebezpečí úrazu.

1. Zapalte hořák. Viz část „Varná deska - Denní používání“.
2. Otočte ovladačem varné desky do minimální polohy.
3. Znovu odmontujte ovladač varné desky.
4. Obtokový šroub pomalu šroubujte dovnitř, dokud nedosáhnete minimální a stabilního plamene.
5. Namontujte zpět ovladač varné desky.

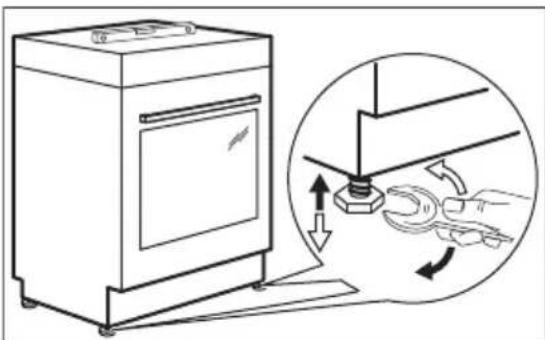

14.13 Vyrovnání spotřebiče

Pomocí seřiditelných nožiček na spodku spotřebiče nastavte výšku horní pracovní plochy do stejné úrovně s ostatními povrchy.

14.14 Ochrana proti překlopení

Nastavte správnou výšku a umístění spotřebiče, než připojíte ochranu proti překlopení.

POZOR!

Ujistěte se, že jste ochranu proti překlopení nainstalovali ve správné výšce.

Přesvědčte se, že je plocha za spotřebičem hladká.

Je nutné nainstalovat ochranu proti překlopení. Pokud ji nenainstalujete, spotřebič se může překlopit.

Na vašem spotřebiči se nachází symbol zobrazený na obrázku (dle modelu), který vás upozorňuje na instalaci ochrany proti překlopení.

1. Nainstalujte ochranu proti překlopení ve výšce 317 - 322 mm pod úrovní horní pracovní plochy a 80 - 85 mm od strany spotřebiče skrze kruhový otvor na konzole. Přišroubujte jej do pevného materiálu nebo použijte vhodnou oporu (zed').

1. Tento otvor naleznete na levé straně zadní části spotřebiče. Nadzdvihněte přední stranu spotřebiče a umístěte ji doprostřed prostoru v kuchyňské lince. Jestliže je prostor mezi pracovními plochami kuchyňské linky větší, než je šířka spotřebiče, pak musíte pro vystředění spotřebiče upravit postranní rozměr.

Pokud jste změnili rozměry sporáku, je nutné správně vyrovnat zařízení proti překlopení.

POZOR!

Jestliže je prostor mezi pracovními plochami kuchyňské linky větší, než je šířka spotřebiče, pak musíte pro vystředění spotřebiče upravit postranní rozměr.

14.15 Elektrická instalace

VAROVÁNÍ!

Výrobce nenese odpovědnost za úrazy či škody způsobené nedodržením bezpečnostních pokynů uvedených v kapitolách o bezpečnosti.

Spotřebič se dodává se sít'ovou zástrčkou a napájecím kabelem.

VAROVÁNÍ!

Napájecí kabel se nesmí dotýkat části spotřebiče zobrazené na obrázku stínovaně.

15.1 Produktové informace pro varnou desku dle směrnice komise EU 66/2014

Označení modelu	EKK54951OX
Typ varné desky	Varná deska na volně stojícím sporáku
Počet plynových hořáků	4
Energetická účinnost plynových hořáků (EE gas burner)	Levý zadní - pomocný nelze použít
	Pravý zadní - středně rychlý 55,0 %
	Pravý přední - středně rychlý 55,0 %
	Levý přední - rychlý 53,0 %
Energetická účinnost plynové varné desky (EE gas hob) 54,3 %

EN 30-2-1: Varné spotřebiče na plynná paliva pro domácnost - část 2-1 : Hospodárné využití energie - Všeobecně

15.2 Varná deska - úspora energie

Během každodenního pečení můžete ušetřit energii, budete-li se řídit níže uvedenými radami.

• Při ohřevu vody používejte pouze takové množství, které potřebujete.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Před použitím zkontrolujte, zda jsou hořáky a mřížky pod nádoby správně nasazeny.

• Dno varné nádoby by mělo mít správné rozměry odpovídající velikosti hořáku.
  • Varnou nádobu položte přímo na hořák do jeho středu.
• Když začnou tekutiny vřít, ztlumte plamen, aby jen mírně perlily.
• Je-li to možné, použijte tlakový hrnec. Viz příslušná uživatelská příručka.

15.3 Produktový list a informace o troubách dle směrnice komise EU 65-66/2014

Název dodavatele Electrolux

Označení modelu EKK54951OX
Index energetické účinnosti 96,2
Třída energetické účinnosti A
Spotřeba energie se standardním zatížením, kon-venční režim	0,84 kWh/cyklus
Spotřeba energie se standardním zatížením, in-tenzivní horkovzdušný režim	0,76 kWh/cyklus
Počet pečicích prostorů 1
Tepelný zdroj Elektrická energie
Objem 58 l
Typ trouby Trouba ve volně stojícím sporá-ku
Hmotnost 44.0 kg

EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost - část 1: Sporáky, trouby, parní trouby a grily - Metody měření funkce.

15.4 Trouba - Úspora energie

Trouba je vybavena funkcemi, které vám pomohou ušetřit energii při každodenním vaření.

Všeobecné rady

Při provozu spotřebiče se přesvědčte, že jsou dvířka trouby řádně zavřená. Během přípravy jídla neotvírejte dvířka příliš často. Těsnění dvířek udržujte čisté a kontrolujte, zda je řádně uchyceno ve své poloze.

Pro účinnější úsporu energie používejte kovové nádobí.

Je-li to možné, nepředehřívejte troubu, než do ní vložíte jídlo.

Je-li doba pečení delší než 30 minut, snižte teplotu trouby na minimum 3 - 10 minut před koncem pečení (v závislosti na době pečení). Pečení nadále zajistí zbytkové teplo uvnitř trouby.

Zbytkové teplo můžete využít k ohřevu jiného jídla.

Když připravujete několik jídel najednou, snažte se, aby prodlevy při pečení byly co nejkratší.

Horkovzdušné pečení

Je-li to možné, pro úsporu energie používejte funkce s ventilátorem.

Uchování teploty jídla

Chcete-li využít zbytkové teplo k uchování teploty pokrmu, zvolte nejnižší možné nastavení teploty.

16. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené

symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE....39
2. BEZPEČNOSTNÉ POKYNY 41
3. POPIS VÝROBKU 44
4. PRED PRVÝM POUŽITÍM......45
5. VARNÝ PANEL – KAŽDODENNÉ POUŽÍVANIE.... 46
6. HORÁK - RADY A TIPY 47
7. VARNÝ PANEL – OŠETROVANIE A ČISTENIE....48
8. RÚRA – KAŽDODENNÉ POUŽÍVANIE 49
9. RÚRA - ČASOVÉ FUNKCIE....51
10. RÚRA - POUŽÍVANIE PRÍSLUŠENSTVA....52
11. RÚRA - RADY A TIPY 54
12. RÚRA – OŠETROVANIE A ČISTENIE....62
13. RIEŠENIE PROBLÉMOV 65
14. INSTALÁCIA....67
15. ENERGETICKÁ ÚČINNOST 72

MYSLÍME NA VÁS

1.2 Všeobecné bezpečnostné pokyny

- Ak je poškodený elektrický napájací kábel, musíte ho dat’ vymenit’ u výrobcu, v autorizovanom servisnom stredisku alebo u kvalifikovanej osoby, aby sa predišlo nebezpečenstvu.

- Neinštalujte ani nepoužívajte poškodený spotrebič.

- Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.

- Vždy dávajte pozor, ak presúvate spotrebič, pretože je t'ažký. Vždy používajte ochranné rukavice a uzavretú obuv.

- Spotrebič net'ahajte za rukovät'.

- Nepoužívajte viaczásuvkové adapté a predlžovacie káble.

- Spotrebič neodpájajte potiahnutím za siet'ové káble. Vždy t'ahajte za zástrčku.

Hrozí nebezpečenstvo úrazu elektrickým prúdom.

- Nemeňte technické charakteristiky tohto spotrebiča.

- Počas činnosti nenechávajte spotrebič bez dozoru.

- Po každom použití spotrebič vypnite.

- Spotrebič nepoužívajte, ked' máte mokré ruky, ani ked' je v kontakte s vodou.

Hrozí nebezpečenstvo zásahu elektrickým prúdom.

3. POPIS VÝROBKU

3.1 Celkový prehľad

Na kuchynský riad, formy na koláče, pečené pokrmy.

- Plech na pečenie

Ked' spotrebič pripojíte k elektrickému napájaniu alebo po výpadku napájacieho napätia, začne displej automaticky blikat'.

1. Stlačte tlačidlo volby .

Pred prvým použitím prázdnu rúru predhrejte.

Pred položením kuchynského riadu horák vždy zapálte.

VAROVANIE!

5.3 Vypínanie horáka

Plameň sa zhasína otočením ovládača do vypnutej polohy 0

VAROVANIE!

Pred odstraňovaním hrncov z horáka vždy znížte plameň na minimum alebo ho vypnite.

6. HORÁK - RADY A TIPY

6.2 Priemery kuchynského riadu

VAROVANIE!

Horák Priemer kuchyn- ského riadu (mm)

Horák Priemer kuchyn- ského riadu (mm)

Rýchly 160 - 220

7. VARNÝ PANEL – OŠETROVANIE A ČISTENIE

VAROVANIE!

7.4 Podstavce na varné nádoby

7.5 Pravidelná údržba

Pravidelne žiadajte svoje miestne autorizované servisné stredisko o

8.2 Bezpečnostný termostat

Hrozí nebezpečenstvo popálenín a poškodenia spotrebiča.

1. Opakovane stláčajte tlačidlo, až kým nezačne blikat' ukazovatel požadovanej funkcie.
2. Naraz stlačte a podržte tlačidlá a +

9.6 Zmena zvukového signálu

10.2 Teleskopické lišty

Teleskopické lišty neumývajte v umývačke riadu. Teleskopické lišty nemažte.

UPOZORNENIE!

Hlboký pekáč položte na teleskopické lišty.

Drôtený rošt a hlboký pekáč položte spolu na teleskopické lišty.

Mohlo by to zmenit' výsledky pečenia a poškodit' smalt.

Pokrm Voda	v priehlbine dutiny (v ml)	Teplota (°C)	Čas (min) Úroveň v rúre	Príslušenstvo
Mrazená pizza1)	150 200 - 210	10 - 20 2	Použite drôtený	rošt.
Mrazený croissant1)	150 160 - 170	25 - 30 2	Použite plech na pečenie.

Hrozí nebezpečenstvo popálenín a poškodenia spotrebiča.

• Používajte len zaváracie poháre rovnakej veľkosti dostupné na trhu.
• Na plech na pečenie nedávajte viac než šest' pollitrových zaváracích pohárov.
• Poháre plňte rovnomerne, nechajte 1 cm vzduchu na vrchu každého

pohára. Viečka nechajte na vrchu bez hermetického zatvorenia.

Pokrm Teplota (°C) Čas (min) Úroveň v rú-
	re
Plochý koláč 160 - 170 35 - 40 2
Piškótová roláda 160 - 170 20 - 30 2
Snehové pusinky 110 - 120 50 - 60 2
Piškótový koláč 160 - 170 25 - 30 2
Maslový koláč 160 - 170 25 - 30 2
Pizza	200 - 210 30 - 40 2

Pečenie mäsa

Pokrm Teplota (°C) Čas (min) Úroveň v rú-re
Celé kura	220 - 230 45 - 55 2

1. Rám dvierok vyberte potiahnutím dopredu.

VAROVANIE!

Zásuvka na riad pod rúrou sa dá pri čistení vybrat'.

1. Vytiahnite zásuvku až na doraz.

Ak problém nedokážete odstránit' sami, zavolajte predajcu alebo autorizované servisné stredisko.

Odporúčame, aby ste si sem zapísali tieto údaje:

Model (MOD.) ....

Číslo výrobku (PNC) ....

Sériové číslo (S.N.) ....

14. INŠTALÁCIA

VAROVANIE!

Trieda spotrebiča 1

Rozmer mm

Výška 855

Šírka 500

Híbka 600

14.3 Ostatné technické údaje

1) Typ obtoku závisí od modelu.

14.5 Plynové horáky pre ZEMNÝ PLYN G20 20 mbar

HORÁK NORMÁLNY VÝ-KON kW1)		ZNÍŽENÝ VÝKON kW1)	ZNAČKA DÝZY 1/100 mm
Rýchly	3.0	0.72 / 0.75	119
Stredne rýchly	2.0 / 1.9	0.43 / 0.45	96
Pomocný	1.0	0.35 70

1) Typ obtoku závisí od modelu.

1) Typ obtoku závisí od modelu.

14.8 Prívod plynu

Spotrebič je nastavený na štandardný plyn. Pri zmene nastavení vždy použite tesnenie.

14.11 Výmena dýz horáka

Tento štítok nájdete vo vrecku priloženom k spotrebiču.

Uistite sa, že je povrch za spotrebičom hladký.

Napájací kábel sa nesmie dotýkat' časti spotrebiča zatienenej na obrázku.

EN 60350-1 - Elektrické varné spotrebiče pre domácnost'. Čast' 1: Sporáky, rúry,

V záujem vyššej úspory energie použite kovový riad.

Ak je to možné, rúru pred vložením jedla dovnútra nepredhrievajte.

Materiály označené symbolom

spotrebiče označené symbolom spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obrátte na obecný alebo mestský úrad.

CE
