AMR 217R - Autorádio Audiomedia - Bezplatný návod k obsluze

Typ produktu	Autorádio s AM/FM tunerem, CD přehrávačem, USB, AUX vstupem
Napájení	12V DC (záporné uzemnění), kompatibilní s většinou vozidel
Rozměry (přibl.)	1 DIN (178 x 50 mm panel), hloubka 150 mm
Hmotnost (přibl.)	1,2 kg
Hlavní funkce	AM/FM rádio s RDS, přehrávání CD/MP3/WMA, USB port, AUX vstup, Bluetooth pro hands-free volání a streamování audia, dálkové ovládání v ceně
Výstupní výkon	4 x 50W peak (4 x 20W RMS)
Ekvalizér	Přednastavené EQ režimy (Rock, Pop, Classic, Flat atd.)
Připojení	Přední USB, AUX 3,5 mm, ISO konektory pro napájení a reproduktory, anténní vstup
Displej	LCD displej s bílým podsvícením, nastavitelný jas
Údržba a čištění	Otírejte měkkým suchým hadříkem; nepoužívejte rozpouštědla. V případě potřeby vyčistěte CD čočku čističem.
Bezpečnost	Odnímatelný přední panel pro ochranu proti krádeži; vestavěná pojistka
Náhradní díly a opravitelnost	Kontaktujte servisní středisko Audiomedia pro náhradní díly; pojistka vyměnitelná uživatelem
Obecné informace	Kompatibilní s dálkovým ovládáním na volantu (může být vyžadován adaptér); podporuje ID3 tagy u MP3 souborů

Často kladené otázky - AMR 217R Audiomedia

Jak nastavit hodiny na mém Audiomedia AMR 217R?

Stiskněte a podržte tlačítko DISP, dokud nezačne blikat hodina, poté otáčejte knoflíkem hlasitosti pro nastavení. Znovu stiskněte DISP pro přepnutí na minuty, nastavte a stiskněte DISP pro uložení.

Mohu přehrávat hudbu z mého smartphonu přes Bluetooth?

Ano, AMR 217R podporuje Bluetooth streamování audia. Spárujte telefon výběrem 'AMR 217R' v nastavení Bluetooth. Pomocí tlačítka BT přepněte na zdroj Bluetooth.

Proč z reproduktorů nevychází žádný zvuk?

Zkontrolujte úroveň hlasitosti a ujistěte se, že zařízení není ztlumeno. Ověřte připojení kabeláže reproduktorů u ISO konektoru. Také zkontrolujte pojistku na zadní straně zařízení.

Jak odstranit přední panel?

Stiskněte tlačítko RELEASE (obvykle vpravo nahoře) a jemně panel přitáhněte k sobě. Pokud jej nepoužíváte, uložte jej do přiloženého pouzdra.

Jaké formáty CD jsou podporovány?

Přehrávač podporuje disky CD, CD-R a CD-RW s audio soubory ve formátech MP3 a WMA.

Jak resetovat rádio?

Pomocí špičatého předmětu (například pera) stiskněte tlačítko RESET umístěné na předním panelu. Tím obnovíte tovární nastavení.

Mohu připojit externí zesilovač?

Ano, zařízení má RCA předzesilovací výstupy (přední/zadní) pro připojení externích zesilovačů. Pokud je k dispozici, použijte výstup pro subwoofer.

Proč rádio nechytá stanice?

Ujistěte se, že anténa je správně připojena. V oblastech se slabým signálem zkuste manuální ladění. Aktivujte funkci LOCAL pro silnější stanice.

Jak vyčistit CD čočku?

Použijte komerčně dostupný čisticí disk na CD čočky. Vložte jej a postupujte podle pokynů na disku. Nepoužívejte přímo kapaliny.

Jaká je maximální podporovaná velikost USB disku?

Jsou podporovány USB disky do 32 GB naformátované jako FAT32. Větší disky nemusí fungovat. Použijte USB 2.0 disk.

NÁVOD K OBSLUZE AMR 217R Audiomedia

Demontáž přístroje 26

ZAPOJENÍ 27

OBSLUHA 28

Umístční tlačítek AMR 116 28

Umístění tlačítek AMR 117R 29

Umístění tlačítek AMR 217 / AMR 217R 30

Zapnutí a vypnutí přístroje.... 31

Nastavení zvuku 31

Displej LCD 31

Pomocný vstup 31

USB a SD rozhraní 31

POSLECH ROZHLASU 31

Přepnutí do režimu rádia....31

Nastavení frekvenčního pásma 31

Výběr stanice....31

Automatické ukládání do paměti a programování stanic.... 32

Procházení vyhledanými stanicemi 32

Uložení stanice 32

PŘEHRÁVÁNÍ ZE ZAŘÍZENÍ USB 32

Výběr stop v jednom kroku 32

Výběr předchozí/následující složky.... 32

Pozastavení přehrávání 32

Přehrání ukázek všech souborů 32

Opakované přchrávání 32

Přehrávání v náhodném pořadí 32

Prohledávání souboru 32

POUŽITÍ PAMĚTOVÝCH KARET SD/MMC 33

UPOZORNĚNÍ: 33

TECHNICKÉ ÚDAJE 34

ŘEŠENÍ POTÍŽÍ......34

VYSVĚTLENÍ VÝKRESY 35

INSTALACE

Poznámky:

• Přístroj nainstalujte na takovém místě, kde nebude bránit řidiči v řádném řízení vozidla.
• Před dokončením instalace přístroje provedte jeho dočasné zapojení a zkontrolujte, zda jsou řádně provedena všechna zapojení a zda zařízení a systém pracují správně.
• Řádná instalace vyžaduje, aby byly použity pouze díly dodané s přístrojem. Použití neschválených dílů může způsobit nesprávnou funkci.
• Pokud instalace vyžaduje vyvrtání otvorů nebo provedení jiných úprav vozidla, obraťte se na nejbližšího prodejce.
• Přístroj instalujte na místech, kde nebude překážet výhledu řidiče. Dbejte, aby přístroj nemohl zranit spolujezdce, pokud vozidlo náhle zastaví, například prudce zabrzdí.
  • V případě, že instalační úhel překročí 30° od svislé osy, nemusí zařízení pracovat optimálně.

- Nainstalujte přístroj na místech, kde bude vystaven vysokým teplotám, například na přímém slunci, v dosahu horkého vzduchu z topných těles nebo na místech, kde by byl vystaven prachu, nečistotám či nadměrným vibracím.

ČELNÍ MONTÁŽ DIN

Instalační otvor

- Tento přístroj je možné instalovat do libovolné přístrojové desky s otvorem, který je znázorněn níže:

Instalace prístroje

• Nejdříve zkontrolujte všechna zapojení. Poté instalaci jednotky dokončete pomocí následujících kroků.
• Zkontrolujte, zda je vypnuto zapalování, a poté odpojte kabel od záporné (-) svorky akumulátoru vozidla.
• Odpojte kabelový svazek a anténu.
• Namontujte objímku vložením do otvoru v přístrojové desce. Šroubovákem ohněte jazýčky okolo objímky a tím ji v otvoru upevněte. Správného kontaktu nebude možné dosáhnout u všech jazýčků. Vyzkoušejte, které z jazýčků zajistí nejúčinnější upevnění. Ohnutím vhodných jazýčků za přístrojovou deskou zajistíte objímku na místě.

1. Zapojte kabelový svazek a anténu. Dávejte pozor, aby nedošlo ke skřípnutí jakýchkoli vodičů nebo kabelů.
2. Zasunujte přístroj do objímky, dokud se nezamkne na místě.

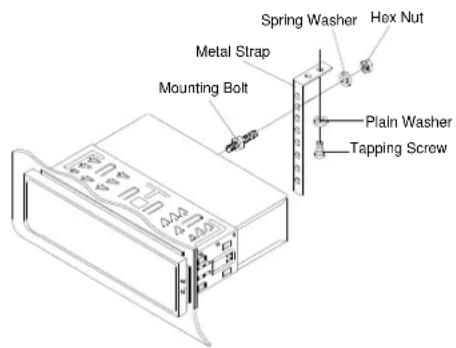

3. K dalšímu upevnění přístroje použijte dodanou kovovou konzolu, kterou se uchycuje zadní strana přístroje. K upevnění jednoho konce konzoly k montážnímu šroubu na zadní straně přístroje použijte dodaný montážní materiál (šestihrannou matici (M5 mm) a pružinovou podložku. V případě potřeby kovovou konzolu ohněte tak, aby odpovídala montážnímu prostoru vozidla. Poté použijte dodané montážní prvky (samořezný šroub (5x25 mm) a plochou podložku) k upevnění druhého konce kovové konzoly k pevnému kovovému dílu vozidla pod přístrojovou deskou. Tato konzola rovněž pomáhá při zajištění řádné elektrického uzemnění přístroje. Nezapomeňte nainstalovat krátkou část montážního šroubu k zadní straně přístroje a dlouhou část k přístrojové desce.

1. Znovu připojte kabel k záporné (-) svorce akumulátoru vozidla. Poté nasad'te zpět vnější rámeček.

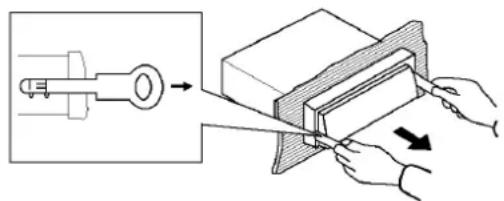

Demontáž přístroje

1. Zkontrolujte, zda je vypnuto zapalování, a poté odpojte kabel od záporné (-) svorky akumulátoru vozidla.
2. Odpojte kovovou konzolu připojenou k zadní straně přístroje (pokud je připojena).
3. Zvedněte horní okraj vnějšího rámečku a vytáhněte jej směrem ven.
4. Zasuňte oba dodané klíče do otvorů uprostřed na pravé a levé straně přístroje a vytáhněte jej z přístrojové desky vozidla.

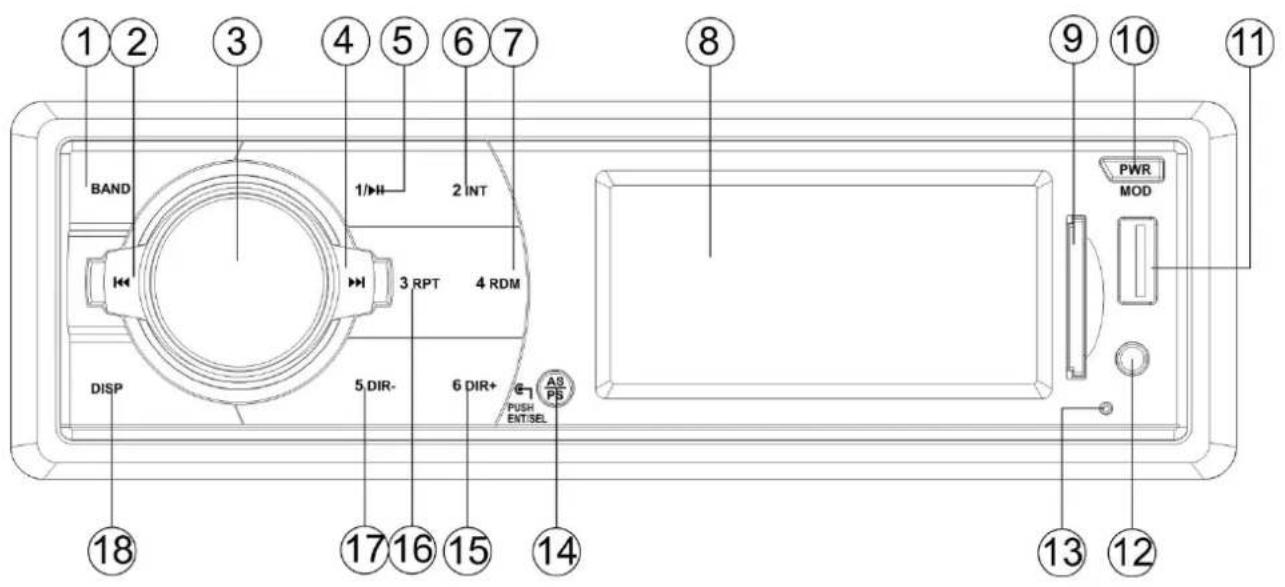

Umístění tlačítek AMR 116

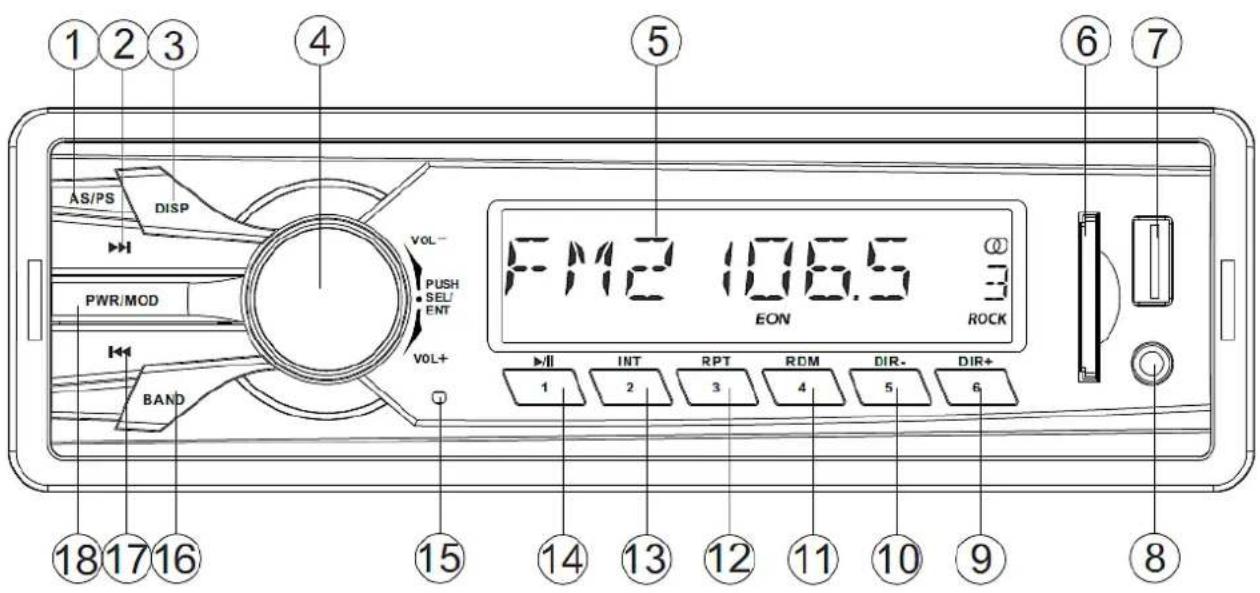

Umístění tlačítek AMR 117R

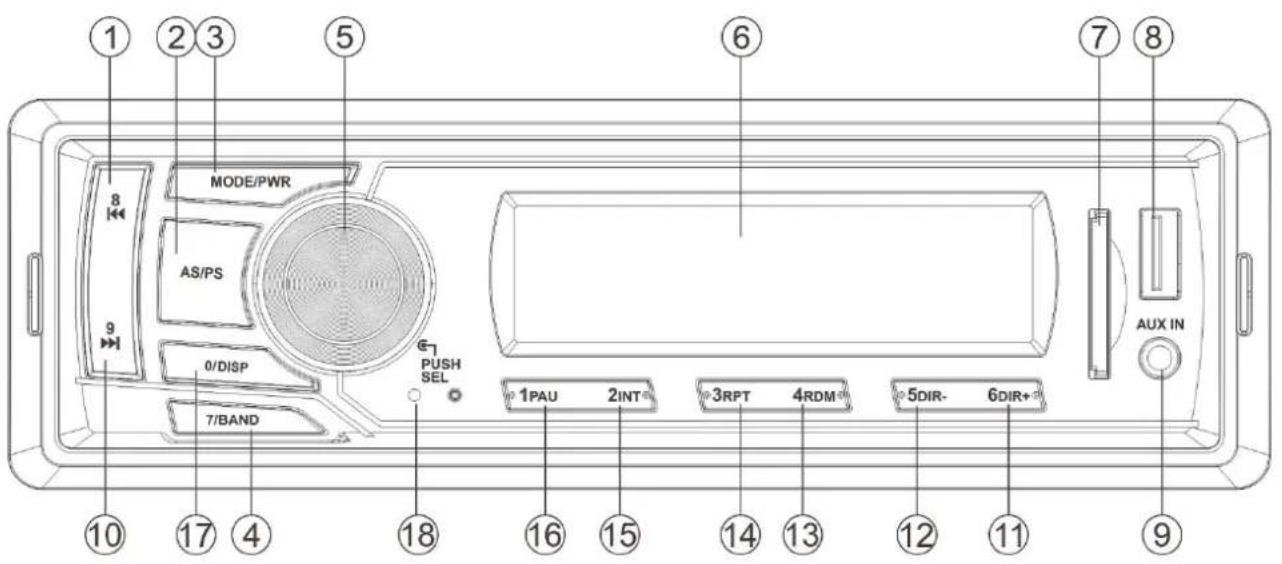

Umístění tlačítek AMR 217 / AMR 217R

Stisknutím tlačítka PWR zapněte přístroj. Když je systém zapnutý, stisknutím a přidržením tlačítka PWR jej můžete vypnout.

Nastavení zvuku

Krátkým stiskem tlačítka SEL vyberte požadovaný parametr nastavení. Režim nastavení se bude měnit v následujícím pořadí:

BAS-TRE-BAL-FAD-LOUD-EQ-DX-STEREO-VOL

√ BAS: basy
√ TRE: výšky
√ BAL: vyvážení
√ FAD: ztišování
√ LOUD: zesílení basů
√ EQ: ekvalizér
√ DX: vzdálenost
√ LOC: lokální
√ VOL: hlasitost

Otáčením voliče pro nastavení zvuku ve směru nebo proti směru hodinových ručiček je možné nastavit požadovanou kvalitu zvuku.

Stiskněte a na 2 sekundy přidržte tlačítko SEL. Otáčením voliče můžete vybrat oblast. K dispozici jsou nastavení USA a EVROPA.

Displej LCD

Na displeji se zobrazuje aktuální frekvence a aktivní funkce.

Pomocný vstup

K přístroji je možné prostřednictvím konektoru AUX IN připojit prénosný audiopřehrávač.

USB a SD rozhraní

Na předním panelu jednotky tam jsou USB port a slot pro SD kartu, pro připojení přenosného paměťového média.

POSLECH ROZHLASU

Přepnutí do režimu rádia

Krátkým stisknutím tlačítka MODE vyberte režim poslechu rozhlasového vysílání. Na displeji se zobrazí režim rádia spolu s číslem paměťové pozice a frekvencí.

Nastavení frekvenčního pásma

V režimu rádia krátkým stisknutím tlačítka BND vyberte požadované frekvenční pásmo.

Frekvenční pásmo se bude měnit v následujícím pořadí: FM1, FM2, FM3.

Výběr stanice

Krátkým stisknutím tlačítka ▶▶ nebo tlačítka ◀◀ zapnete funkci automatického vyhledávání.

Stisknete-li tlačítko na několik sekund, aktivuje se režim ručního ladění. Pokud obě tlačítka nebyla stisknuta několik sekund, znovu se aktivuje režim automatického vyhledávání.

Automatické ukládání do paměti a programování stanic

Stisknete-li na několik sekund tlačítko AS/PS, rádio začne vyhledávat od aktuální frekvence a kontroluje intenzitu signálu, dokud není dokončen jeden cyklus vyhledávání. Pod příslušná číselná tlačítka předvoleb se uloží stanice s nejsilnějším signálem.

Procházení vyhledanými stanicemi

Krátkým stisknutím tlačítka AS/PS lze procházet přednastaveným stanicemi.

Uložení stanice

Stisknutím jednoho z tlačítek předvoleb (M1 až M6) vyberte stanici, která byla uložena do paměti. Pokud toto tlačítko stisknetena několik sekund, aktuální stanice se uloží pod daným číslem předvolby.

PŘEHRÁVÁNÍ ZE ZAŘÍZENÍ USB

Na čelním panelu přístroje se nachází rozhraní USB. Když k připojíte USB paměti, začne na něm vyhledávat soubory MP3 nebo WMA a automaticky zahájí jejich přehrávání.

Pokud se přístroj nachází v jiném režimu, lze režim USB zvolit rovněž stisknutím tlačítka MODE.

Výběr stop v jednom kroku

Stiskem tlačítka ◀◀ nebo tlačítka ▶▶ se přesunete na předchozí resp. následující skladbu.

Výběr předchozí/následující složky

Stisknutím a přidržením tlačítka 5/DIR- nebo tlačítka 6/DIR+ lze vybrat předchozí resp. následující složku.

Pozastavení přehrávání

Přehrávání je možné pozastavit stisknutím tlačítka 1 ▶II / PAU. Dalším stiskem tohoto tlačítka se přehrávání obnoví.

Přehrání ukázek všech souborů

Stisknutím tlačítka 2/INT lze přehrát ukázku (INTRO) každého souboru. Dalším stisknutím tohoto tlačítka se přehrávání ukázky ukončí a začne normální přehrávání.

Opakované přehrávání

Stisknutím tlačítka 3/RPT se neomezeně opakuje přehrávání stejného souboru. Další stisknutím se opakuje přehrávání všech souborů.

Přehrávání v náhodném pořadí

Chcete-li přehrávat všechny soubory v náhodném pořadí, stiskněte tlačitko 4/RDM. Dalším stisknutím tohoto tlačitka funkci zrušíte.

Prohledávání souboru

Stiskněte tlačítko AS/PS. Na displeji se zobrazí „---“. Zadejte číslice 0\~9. Zadání potvrd'te tlačítkem SEL. Přehraje se vybraná skladba.

√ (1\~6, BAND=7, ◀◀=8, ▶▶=9, DSP=0, SEL = potvrzení)

POUŽITÍ PAMĚTOVÝCH KARET SD/MMC

Na čelním panelu přístroje se nachází rozhraní pro paměťové karty SD/MMC. Když do rozhraní pro paměťové karty SD/MMC vložíte paměťovou kartu, začne na ní přístroj vyhledávat soubory MP3 nebo WMA a automaticky zahájí jejich přehrávání.

Pokud se přístroj nachází v jiném režimu, lze režim SD/MMC zvolit rovněž stisknutím tlačítka MODE.

Funkce je stejná jako v případě přehrávání ze zařízení USB, jak bylo popsáno výše.

UPOZORNĚNÍ:

Máte-li na zařízení USB nebo paměťové kartě SD uloženy důležité soubory, nepřipojujte je k přístroji, protože při nesprávné funkci by mohlo dojít ke ztrátě souborů. Za tyto případy naše společnost nepřebírá odpovědnost.

TECHNICKÉ ÚDAJE

VŠEOBECNÉ

Požadavky na napájení: 12 V ss, negativní uzemnění

Rozměry základny: 178 (Š) x 97 (H) x 50 (V)

Ovládání zvuku

√ Basy (100 Hz): ±10 dB
√ Výšky (10 kHz): ±10 dB

Maximální výkon: 4 x 20 W

Odběr proudu: 5 A (max.)

RÁDIO FM

Frekvenční rozsah: 87,5 až 108 MHz

IF: 10,7 MHz

Citlivost (S/N=30 dB): 4 μV

Odstup stereo: > 25 dB

ŘEŠENÍ POTÍŽÍ

Dříve, než začnete procházet kontrolním seznamem, zkontrolujte zapojení přístroje. Pokud potíže přetrvávají i po provedení kontrol podle seznamu, obraťte se na nejbližšího prodejce.

Příznak	Příčina	Řešení
Není napájení.	Zapalování vozu není zapnuto.	Pokud je napájení správně připojeno k elektrickému systému vozidla, ale motor neběží, zapněte spínač zapalování.
	Je spálená pojistka.	Vyměňte pojistku.
Není zvuk	Je nastavena minimální hlasitost.	Nastavte hlasitost na požadovanou úroveň.
	Není správně provedeno zapojení.	Zkontrolujte zapojení.
Ovládací tlačítka nefungují.	Vestavěný mikropočítač nefunguje kvůli rušení.	Stiskněte tlačítko Reset.
Rádio nefunguje. Nefunguje automatický výběr rozhlasové stanice.	Není připojen kabel antény.	Zapojte pevně kabel antény.
	Signál je příliš slabý.	Naladťte stanici manuálně.

VYSVĚTLENÍ VÝKRESY

Figure 1	EN	CZ
	Dashboard	Přístrojová deska
	Tabs	Jazýčky
	Screwdriver	Šroubovák
	Sleeve	Objímka
Figure 2	Hex Nut	Šestihranná matice
	Spring Washer	Pružinová podložka
	Metal Strap	Kovová konzola
	Mounting Bolt	Montážní šroub
	Plain Washer	Plochá podložka
	Tapping Screw	Samořezný šroub
Figure 3	PartB	Část B
	PartA	Část A
	FUSE(5A)	POJISTKA (5 A)
	AntennaSocket	Zásuvka pro anténu
	L-chWHITE	L kanál, BÍLÝ
	LINEOUT	LINKOVÝ VÝSTUP
	R-chRED	P kanál, ČERVENÝ
	4-SPEAKERSYSTEM	SYSTÉM SE 4 REPRODUKTORY
	RearLeft Speaker	Levý zadní reproduktor
	FrontLeft Speaker	Levý přední reproduktor
	FrontRight Speaker	Pravý přední reproduktor
	RearRight Speaker	Pravý zadní reproduktor
	(GREEN/BLACK)	(ZELENÝ/ČERNÝ)
	(GREEN)	(BÍLÝ)
	(WHITE/BLACK)	(BÍLÝ/ČERNÝ)
	(WHITE)	(BÍLÝ)
	(GRAY/BLACK)	(ŠEDÝ/ČERNÝ)
	(GRAY)	(ŠEDÝ)
	(VIOLET/BLACK)	(FIALOVÝ/ČERNÝ)
	(VIOLET)	(FIALOVÝ)
	GroundWire(Black)	Uzemňovací vodič (černý)
	+12VAccessory/Switch(Red)	+12 VA, příslušenství/spínač (červený)
	PowerAntenna/AmplifierTurnOn(Blue)	Zapnutí antény/zesilovače (modrý)
	+12VConstantPowerSupply(Yellow)	+12 V, stálé napájení (žlutý)

OBSAH

INŠTALÁCIA....37

Poznámky: 37

MONTÁŽ V PALUBNEJ DOSKE....37

Výber skladieb v jedinom kroku.... 44

1. Opät' pripojte kábel k zápornému (-) terminálu batérie vozidla. Potom znova nasad'te vonkajší rámček.

Stlačením tlačidla PWR zapnite jednotku. Ked' je systém zapnutý, stlačením a podržaním tlačidla PWR vypnete jednotku.

Nastavenie zvuku

Krátkym sltačením tlačidla MODE vyberte režim rádia. Režim rádia sa zobrazí na displeji spolu s pamätovým rozsahom a frekvenciou.

Výber skladieb v jedinom kroku

Stlačte tlačidlo AS/PS. Zobrazia sa znaky „---“. Zadávajte číslice od 0 do 9. Zadanie potvrďte stlačením tlačidla SEL. Vybratá skladba sa prehrá.

√ 1\~6, BAND=7, ◀◀=8, ▶▶=9, DSP=0, SEL = potvrdenie

POUŽÍVANIE SD/MMC KARIET
