РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Brill 46 XLRA AL-KO

BG: Ръководство за експлоатация .....260

RO: Instructiuni 271

■ Моля, прочетете това ръководство преди пускането на машината в експлоатация. Това е предпоставка за сигурността по време на работа и за избягване на повреди при употреба. Преди употреба се запознайте с елементите за управление и начина на използване на машината.
Спазвайте препоръките и предупрежденията за безопасност в тази документация, както и тези върху машината.
Запазете ръководството за употреба и го предайте на следващия купувач.

Легенда

Внимание!

Точното спазване на тези указания може да предотврати евентуални телесни повреди или материални щети.

Специални указания за повече яснота и правилна употреба.

Символът на камера препраща към фигурите.

Съдържание

За това ръководство.... 260

Обезопасителните и защитни елементи ...... 260

Указания за безопасност.... 262

Монтаж.... 263

Зареждане с гориво.... 263

Пускане в експлоатация.... 264

Техническо обслужване и поддръжка....267

Съхраняване 268

Ремонт 268

Изхвърляне 268

Помощ при повреди.... 269

ЕО Декларация за съответствие....270

Гаранция....270

В тази документация се описват различни модели бензинови косачки за трева. Някои модели са оборудвани с кош за трева и/или допълнителен комплект за мулчиране.

Идентифицирайте Вашия модел въз основа на изображенията на продукта и описанието на различните опции.

Употреба по предназначение

Тази машина е предназначена за косене на тревни терени в частни имоти и трябва да се употребява само за сухи тревни площи.

Употребата за други цели се смята за употреба не по предназначение.

Възможна неправилна употреба

■ Тази косачка за трева не е годна за употреба за обществени тревни площи, паркове, спортни площадки и в селското и горското стопанство
■ Обезопасителните приспособления не трябва да се демонтират или шунтират
■ Машината не трябва да се използва при дъжд или върху мокри тревни площи
■ Машината не е предвидена за професионална употреба

Обезопасителните и защитни елементи

Внимание – опасност от нараняване!

Да не се изключват обезопасителните и защитни елементи!

Обезопасителна вилка

Машината е оборудвана с обезопасителна вилка. В момент на опасност отпуснете обезопасителната вилка.

Машини без съединител за ножа:

■ Ножът се спира
■ Моторът се спира

Машини със съединител за ножа:

■ Ножът се спира
■ Моторът продължава да работи

Отражателна клапа

Отражателната клапа предпазва от изхвърчащи части.

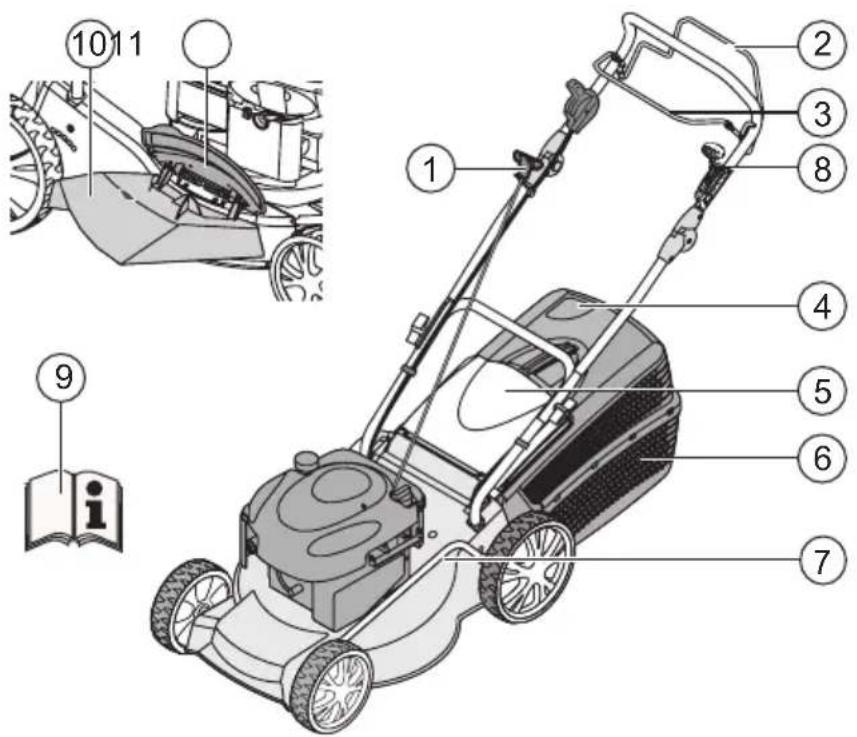

1 Стартерно въже 7 Регулиране височината на косене*
2 Колесен механизмъм* 8 Предавателен механизмъм "Варио"*
3 Обезопасителна вилка 9 Ръководство за експлоатация
4 Индикатор за нивото на напълване* 10 Приспособление за изхвърляне*
5 Отражателна клапа* 11 Затваряща клапа*
6 Кош за събиране на трева* 12 Комплект за мулчиране*
		* според модела

Символи върху машината

	Внимание!Бъдете особено предпазливи при работа.		Преди работи по режециямеханизъм издърпайте щекерите назапалителните свещи.
	Преди да пуснете машината в експлоатация,прочетете инструкциите за употреба!		Освободете моторната спирачка.
	Трети лица да се държат на разстояние отопасната зона!		Включване на колесния механизмъм.
	Ръцете и краката да се държат далеч отрежещия механизмъм!
	Стойте на разстояние от опасната зона.

Допълнителни символи при машини с електрическо стартиране

Внимание! Опасност от токов удар.

Дръжте захранващия кабел далеч от ножовете.

Винаги изключвайте машината от електрическата мрежа при работи по техническото обслужване или при наличие на повреден кабел.

Указания за безопасност

Внимание!

Използвайте машината само в изправно състояние в техническо отношение!

Внимание – опасност от нараняване!

Да не се изключват обезопасителните и защитни елементи!

Внимание – опасност от пожар!

Не дръжте заредена с гориво машина в сгради, където бензиновите изпарения могат да влязат в контакт с огън или искри!

Почиствайте областта около мотора, ауспуха, акумулаторната кутия и горивния резервоар от окосена трева, бензин и масло.

■ Трети лица да се държат на разстояние от опасната зона
Водачът на машината или ползвателят носят отговорност за злополуки с други хора или тяхната собственост
■ Деца или други лица, които не са запознати с ръководството за експлоатация, не трябва да ползват машината
Спазвайте местните разпоредби за минимално допустимата възраст на лицата, работещи с машината
■ Не използвайте машината под въздействие на алкохол, наркотици или медикаменти
■ Носете практично работно облекло

дълъг панталон
■ здрави обувки, които не се хлъзгат
антифони

■ При работа на склонове

винаги осигурявайте стабилна поза
винаги косете напречно на склона, никога нагоре или надолу

не косете на склонове с наклон повече от 20°
бъдете особено внимателни при обръщане

Работете само на достатъчна дневна светлина или на изкуствено осветление
■ Дръжте тялото, крайниците и облеклото далече от режещия механизмъм
Спазвайте местните разпоредби за времето, през което се позволява работа с машината
■ Не оставяйте готовата за работа машина без надзор
■ Косете само с наточен нож
Никога не използвайте машината с повредени защитни елементи/предпазни решетки
■ Никога не използвайте машината без напълно монтирани защитни елементи (напр.: отражателна клапа, кош за събиране на трева)
■ Преди всяка употреба проверявайте машината за повреди, сменяйте повредените части
■ Спрете мотора, изчакайте машината да спре и издърпайте щекерите на запалителните свещи

при отдалечаване от машината
след поява на повреди
■ преди освобождаване на блокировки
■ преди отстраняване на задръствания
■ след контакт с чужди тела

ако по уреда се появят повреди и необичай- ни вибрации

Преди да стартирате отново и да работите с косачката за трева, проверете за повреди по косачката и извършете необходимите ремонти.

■ Поставете щекерите на запалителните свещи и стартирайте мотора

след отстраняване на повреда (виж Таблица на повредите) и проверка на машината
след почистване на машината

■ Проверете старателно целия терен, който ще се коси и отстранете всички чужди тела
Бъдете особено внимателни при обръщане на косачката или при приближаване на косачката към себе си
■ Не косете през препятствия (напр. клони, корени на дървета)
■ Отстранявайте окосената трева само при спрял мотор

Изключвайте мотора/ножа, когато пресичате площи, извън площа за косене
Никога не повдигайте и не носете машината с работец мотор
■ При зареждане с бензин или моторно масло не се хранете и не пийте
■ Не вдишвайте бензиновите изпарения
■ Придвижвайте уреда със скоростта на ходене
■ Преди употреба се уверете, че гайките, винтовете и болтовете са добре затегнати.

Монтаж

Спазвайте приложената инструкция за монтаж.

Внимание!

Използвайте машината само след пълно сглобяване.

Зареждане с гориво

Преди пускане в експлоатация трябва да заредите косачката за трева с гориво.

Бензинът и маслото са силно запалими!

Винаги спазвайте инструкцията за работа, предоставена от производителя на мотора.

Гориво-смазочни материали

	Бензин Моторно	масло
Вид обикновен	бензин/безоловенбензин	вижуказанията напроизводителяна мотора
Количество за пълнене	вижуказанията напроизводителяна мотора	около 0,6 l

Безопасност

Предупреждение!

Никога не оставяйте мотора да работи в затворени помещения. Опасност от отравяне!

Съхранявайте бензина и маслото само в предназначени за целта съдове
■ Наливайте или източвайте бензина и маслото само при студен мотор на открито
■ Не наливайте бензин или масло при работещ мотор
■ Не препълвайте резервоара (бензинът се разширява)
■ Не пушете по време на зареждане с гориво
■ Не отваряйте капачката на резервоара при работещ или загрят мотор
■ Сменяйте повредените резервоар или капачка

Винаги затваряйте здраво капачката на резервоара

■ При изтичане на бензин:
■ не стартирайте мотора
избягвайте опити за запалване
почистете машината

■ При изтичане на моторно масло:

не стартирайте мотора
■ попийте изтеклото моторно масло със свързващо вещество или парцал и го изхвърлете според правилата
почистете машината

Не изхвърляйте/изливайте старото масло

■ с отпадъците
■ в канала или на земята

Препоръчваме Ви да предадете старото отработено масло в затворен съд в център за рециклиране или сервис.

Наливане на бензин

1. Развийте капачката на резервоара и я оставете на чисто място.
2. Налейте бензин с фуния.
3. Затворете здраво и почистете отвора за пълнене на резервоара.

Наливане на моторно масло

1. Развийте капачката на отвора за наливане на масло и я оставете на чисто място.
2. Налейте масло с фуния.
3. Затворете здраво и почистете отвора за наливане на масло.

Машината не трябва да се използва с разхлабен, повреден или износен режещ механизъм или елементи за закрепване! Преди всяко пускане в експлоатация извършвайте визуален контрол.

Символът на камера на следващите страници препраща към фигурите, страница 4–7.

Настройка на височината на косене

Внимание – опасност от нараняване!

Настройвайте височината на косене само при изключен мотор и спрял нож.

• Винаги настройвайте всички колела на една и съща височина на косене.
• Настройката на височината на косене зависи от модела.

1. Натиснете настрани и задръжте ръчката за освобождаване.
2. Преместете ръчката наляво или надясно на желаната височина на косене.
3. Оставете ръчката да се фиксира.
4. Внимавайте всички колела да се фиксират в една и съща позиция.

Бърза настройка на отделно колело или осова настройка (3)

1. Натиснете настрани и задръжте ръчката за освобождаване.
2. Преместете ръчката наляво или надясно на желаната височина на косене.
3. Оставете ръчката да се фиксира.
4. Внимавайте всички колела да се фиксират в една и съща позиция.

Централна осова настройка (4)

1. Поставете двата палеца в краищата на оста.
2. Поставете пръстите под корпуса на косачката.
3. Издърпайте оста с двата палеца от досегашния жлеб за височината на косене.
4. Дръпнете оста с двата палеца пред желания жлеб за височината на косене и я оставете да се фиксира.
5. Внимавайте всички колела да се фиксират в една и съща позиция.

Косене с кош за събиране на трева

Внимание – опасност от нараняване!

Сваляйте и поставяйте коша за събиране на трева само при изключен мотор и спрял нож.

1. Повдигнете отражателната клапа и окачете коша за събиране на трева в държачите (6).

Внимание!

Само подходящо окачена и изправна събирателна кутия осигурява достатъчна защита срещу хвърчащи части!

Индикатор за нивото на напълване

Индикаторът за нивото на напълване се изтласква нагоре от въздушния поток при косенето (5a).

Когато кошът за събиране на трева е пълен, индикаторът за нивото на напълване опира на коша (5b). Кошът за събиране на трева трябва да се изпразни.

Изпразване на коша за събiranе на трева

1. Повдигнете отражателната клапа.
2. Откачете коша за събиране на трева и го свалете назад (6).
3. Изпразнете коша за събиране на трева.
4. Повдигнете отражателната клапа и окачете отново коша за събиране на трева в държачите (6).

Косене без кош за събiranе на трева

Внимание!

Без кош за събиране на трева косете само при функционираща торзионна пружина на отражателната клапа.

Благодарение на силата на натягане на пружината отражателната клапа приляга към корпуса на косачката за трева. По този начин окосената трева се изхвърля назад.

Мулчиране с комплект за мулчиране (опция)

При мулчирането окосената трева не се събира, а остава върху тревната площ. Мулчирането предпазва почвата от изсъхване и я снабдява с хранителни вещества.

Най-добrite резултати се постигат чрез редовно подрязване с около 2 см. Само млада трева с мека листна тъкан изгнива бързо.

■ Височина на тревата преди мулчирането: Максимум 8 см
■ Височина на тревата след мулчирането: Минимум 4 cm

При мулчирането се движете с пешеходна скорост, не се движете много бързо.

Използване на комплекта за мулчиране

Внимание – опасност от нараняване!

Поставяйте или отстранявайте комплекта за мулчиране само при изключен мотор и спрял нож.

1. Свалете коша за събиране на трева ( 6).
2. Повдигнете отражателната клапа и поставете комплекта за мулчиране в канала за изхвърляне (7).

Блокировката трябва да се фиксира.

Ако комплектът за мулчиране не се фиксира, е възможно да се повредят комплектът за мулчиране и ножът.

Отстраняване на комплекта за мулчиране

1. Повдигнете отражателната клапа.
2. Освободете блокировката на комплекта за мулчиране (8/1).
3. Издърпайте комплекта за мулчиране ( 8/2).

Косене със странично изхвърляне (опция)

Внимание - Опасност от нараняване!

Приспособлението за странично изхвърляне на трева трябва да се прикрепя или отделя само при изключен мотор и когато режещият нож е в покой.

Монтаж на приспособлението за странично изхвърляне

1. Отстранете кутията за събиране на тревата и поставете комплект за мулчиране.
2. Натиснете лоста за освобождаване на капака на приспособлението за странично изхвърляне (9/1).
3. Отворете капака на приспособлението за странично изхвърляне и го фиксирайте (9/2).
4. Монтирайте канал за странично изхвърляне (9/3).
5. Затворете бавно капака. Капакът предпазва канала за странично изхвър- ляне от падане.

Сваляне на приспособлението за странично изхвърляне

1. Отворете капака на приспособлението за странично изхвърляне и го задръжте (9/2).
2. Свалете приспособлението за странично изхвърляне и затворете капака (9/3).

Внимание – опасност от отравяне!

Никога не оставяйте мотора да работи в затворени помещения.

Внимание – опасност от нараняване!

При стартиране не накланяйте машината.

• Стартирайте мотора само при монтиран нож (ножът служи за инерционна маса)
• При стартиране на загрят мотор НЕ използвайте въздушната клапа или бутона на запалителя
• Не променяйте настройките на регулатора на мотора

■ Не стартирайте машината, ако каналът за изхвърляне не е покрит с някоя от следните части:

кош за събиране на трева
отражателна клапа
комплект за мулчиране

■ Задействайте пускателя с особено внимание, в съответствие с указанията на производителя
Внимавайте краката да са на достатъчно разстояние от режещия инструмент
■ Стартирайте машината в ниска трева

Ръчно стартиране

без дистанционно управление на газта, със запалител (10)

1. Натиснете 3 пъти бутона на запалителя, на интервал от около 2 секунди (☐ 10). При температури под 10 °C натискайте бутона на запалителя 5 пъти.
2. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (11) – обезопасителната вилка не се фиксира.
3. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (12).

Моторът е с фиксирано подаване на газ. Регулиране на оборотите е невъзможно.

без дистанционно управление на газта, без запалител/въздушна клапа

1. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (☐ 11) – обезопасителната вилка не се фиксира.
2. Издърпайте бързо стартерното въже и след това го оставете да се навие бавно обратно (12).

Моторът е с фиксирано подаване на газ. Регулиране на оборотите е невъзможно.

Електрическо стартиране без запалител/ въздушна клапа

1. Дръпнете обезопасителната вилка към горната дръжка и я задръжте (11) – обезопасителната вилка не се фиксира.
2. Завъртете контактния ключ в контактната ключалка докрай надясно (13).
3. Щом заработи двигателят, отпуснете контактния ключ (връща се на позиция „0“).

Изключване на мотора

1. Отпуснете обезопасителната вилка ( 7).
2. Моторът изключва.

Внимание – опасно нараняване от порязване!

Моторът може да работи по инерция. След изключване се уверявайте, че моторът е спрял.

Колесен механизмъм (опция) (4)

Внимание!

Включвайте предавателния механизмъм само при работещ мотор.

Включване на колесния механизмъм

1. Натиснете вилката за превключване на предавателния механизмъм към горната дръжка и я задръжте (14) – вилката за превключване на предавателния механизмъм не се фиксира.
2. Колесният механизмъм се включва.

Изключване на колесния механизмъм

1. Отпуснете вилката за превключване на предавателния механизмъм (16).
2. Колесният механизмъм се изключва.

Предавателен механизмъм "Варио" (Speed Control) (опция)

Предавателен механизъм
"Варио"
Бързо Бавно

С предавателния механизмъм "Варио" скоростта на движение на косачката за трева може да се променя плавно.

Внимание!

Задействайте лоста само при работещ мотор. Включване при спрял мотор може да повреди задвижващия механизъм.

■ За по-висока скорост дръпнете лоста (15) в посока (15/2)
■ За по-ниска скорост дръпнете лосте (15) в посока (15/1)

Винаги съобразявайте скоростта с актуалното състояние на терена и тревната площ.

Техническо обслужване и поддръжка

Внимание – опасност от нараняване!

• Преди всички работи по техническото обслужване и поддръжката винаги изключвайте мотора и издърпвайте щекерите на запалителните свещи.
• Моторът може да работи по инерция. След изключване се уверявайте, че моторът е спрял.
• При работи по техническото обслужване и поддръжката на ножа използвайте работни ръкавици!

■ Редовно проверявайте функционирането и износването на коша за събиране на трева
■ Почиствайте машината след всяка употреба
■ Не пръскайте машината с вода. Прониквашата вода може да доведе до повреди (запалителна система, карбуратор)
■ Проверявайте редовно ножа за повреди
■ Винаги сменяйте повредените шумозаглушители

Накланяне на косачката

В зависимост от производителя на мотора трябва:

■ karбураторът/въздушният филтър да сочат нагоре (18)
■ запалителните свещи да сочат нагоре (19)

Спазвайте инструкцията за работа на производителя на мотора!

Допълнително наточване/смяна на ножа

■ Тъпите или повредени ножове трябва да се наточват/сменят само от сервис или оторизирана специализирана фирма
■ Допълнително наточените ножове трябва да се балансират

Внимание!

Небалансираните ножове водят до силни вибрации и повреждат косачката.

■ Проверка от специалист е необходима винаги:
при сбльсък с препятствие
при внезапно спиране на мотора
при повреди на предавателния механизмъм
при дефектен клинов ремък
при изкривяване на ножа
при изкривяване на моторния вал

Зареждане на акумулаторната батерия на стартера (опция)

■ Спазвайте указанията на производителя на мотора.

Внимание!

Използвайте само доставеното с машината оригинално зарядно устройство.

• Зареждайте батерията на стартера само в сухи, добре проветрени помещения.
• Не пускайте косачката за трева по време на зареждането.

Поддръжка на мотора

Смяна на моторното масло

1. За събиране на маслото подгответе подходящ съд.
2. Източвайте или изсмуквайте напълно маслото през отвора за наливане на масло.

Изхвърляйте употребеното масло съгласно изискванията за опазване на околната среда! Препоръчваме Ви да предадете старото отработено масло в затворен съд в център за рециклиране или в сервис.

Не изхвърляйте/изливайте старото масло

▪ с отпадъците
в канализацията
- на земята

Смяна на въздушния филтър

■ Спазвайте указанията на производителя на мотора.

Смяна на запалителна свещ

■ Спазвайте указанията на производителя на мотора.

Колесен механизмъм (опция)

Регулиране на жилото

Ако при работещ мотор колесният механизмъм не може да се включва или изключва, съответното жило трябва да се регулира допълнително.

Внимание!

Регулирайте жилото само при изключен мотор.

1. Въртете регулиращия елемент на жилото по посока на стрелката (20).
2. За проверка на настройката стартирайте мотора и включете колесния механизмъм.
3. Ако колесният механизмъм не функционира отново, косачката трябва да се занесе в сервис или оторизирана специализирана фирма.

Смазване на водещото зъбно колело

От време на време смазвайте с маслен спрей водещото зъбно колело на вала на предавателния механизмъм

Колесният механизмъм не се нуждае от поддръжка.

Съхраняване

Внимание – опасност от експлозия!

Не съхранявайте машината в близост до открит огън или до източници на топлина.

■ Оставяйте мотора да изстине
Съхранявайте машината на сухо и недостъпно за деца и външни лица място
Съхранявайте батерията на стартера на защитено от замръзване място
■ От време на време зареждайте допълнително батерията на стартера
Изпразвайте горивния резервоар
■ Спазвайте указанията на производителя на мотора
Издърпвайте щекерите на запалителните свещи

Ремонт

Ремонтните работи трябва да се извършват само от сервис или оторизирана специализирана фирма.

Изхвърляне

Излезлите от употреба машини, течащите или повредени батерии на стартера да не се изхвърлят с битовите отпадъци!

Опаковката, машината и аксесоарите са произведени от подлежащи на рециклиране материали и трябва да се изхвърлят като такива.

Помощ при повреди

Внимание!

Ножът и валът на мотора не трябва да се регулират.

Повреда Решение
Моторът не пали▪ Заредете бензин▪ Поставете лоста за газта на "Старт"▪ Включете въздушната клапа▪ Издърпайте дръжката на моторната спирачка нагоре към горната дръжка▪ Проверете състоянието на запалителните свещи, при нужда ги сменете▪ Почистете въздушния филтър▪ Развъртете на празен ход ножа▪ Заредете батерията на стартера▪ Стартирайте косачката върху окосена площ
Мощността на мотора намалява	▪ Коригирайте височината на косене▪ Наточете допълнително/сменете ножа▪ Почистете изхвърлящия канал/корпуса▪ Почистете въздушния филтър▪ Понижете скоростта на работа
Неравномерно косене▪	Наточете допълнително/сменете ножа▪ Коригирайте височината на косене
Кошът за трева не се напълва достатьчно	▪ Коригирайте височината на косене▪ Оставете тревата да изсъхне▪ Наточете допълнително/сменете ножа▪ Почистете решетката на коша за събиране на трева▪ Почистете изхвърлящия канал/корпуса
Колесният механизъм не функционира	▪ Настройте жилото▪ Дефектен клинов ремък▪ Обърнете се към сервизна работилница▪ Замърсяване в колесния механизмъм, отстранете зъбния ремък и предавателния механизмъм▪ На празен ход смажете с маслен спрей (водещото зъбно колело на вала на предавателния механизмъм)
Колелата не се въртят при включен предавателен механизмъм	▪ Затегнете болтовете на колелата▪ Дефектна главина на колелото▪ Дефектен клинов ремък▪ Обърнете се към сервисна работилница
Машината вибрира необичайно силно	▪ Проверете ножа на косачката

При повреди, които не се посочени в тази таблица или които не можете да отстраните сами, се обърнете към съответния наш сервис.

ЕО Декларация за съответствие

■ виж Ръководство за монтаж

Гаранция

Евентуалните повреди на машината вследствие на дефектни материали или производствени грешки се отстраняват от нас по избор чрез ремонт или подмяна в рамките на законния давностен срок за предявяване на искове за отстраняване на недостатьци. Давностният срок се определя според законодателството на страната, в която е закупена машината.

Нашето съгласие за поемане на гаранция важи само при:

■ компетентна работа с машината
■ спазване на инструкцията за работа
■ използване на оригинални резервни части

Гаранцията не важи при:

■ опити за ремонт на машината
■ технически изменения по машината
■ употреба не по предназначени(капр. за професионални цели или комунални нужди)

Гаранцията не покрива:

■ повреди на боята, които са резултат на нормално износване
■ бързоизносващи се части, обозначени в картата на резервните части с рамка XXXXXX(X)
- двигатели с вътрешно горене – за тях важат отделни гаранционни условия, определени от съответния производител на двигателя

При възникване на гаранционно събитие се обърнете с настоящата гаранция и касова бележка към Вашия дилър или най-близкия оторизиран сервис. Това съгласие за поемане на гаранция не изключва законните претенции на купувача спрямо продавача за отстраняване на недостатъци.

Despre acest manual

■ При работа на коси терени
